Hướng Dẫn Toàn Diện Về Van Bình Hơi: Phân Loại, Nguyên Lý và Tiêu Chí Lựa Chọn

Trong hệ thống công nghiệp và dân dụng, các bình hơi hay bình chứa khí nén luôn phải làm việc trong điều kiện áp suất cao ngất ngưởng. Chính vì vậy, việc trang bị hệ thống các thiết bị điều phối đóng ngắt, xả đáy, bảo vệ và kiểm soát môi chất là điều kiện bắt buộc để đảm bảo an toàn tuyệt đối. Tuy nhiên, một chiếc van không phù hợp có thể nhanh chóng gây rò rỉ khí nén, khó vận hành hoặc hoàn toàn không đáp ứng nổi ngưỡng áp suất thực tế của hệ thống.

Đó là lý do tại sao việc xác định đúng chức năng của van bình hơi đóng vai trò quyết định không kém gì việc lựa chọn kích thước đường ống. Khi tìm kiếm các dòng sản phẩm này, kỹ sư hoặc nhà quản lý cần phải làm rõ mục đích sử dụng cụ thể: bạn đang cần van khóa cô lập, van xả áp, van an toàn hay van một chiều trên bình chứa.

Kiến thức nền

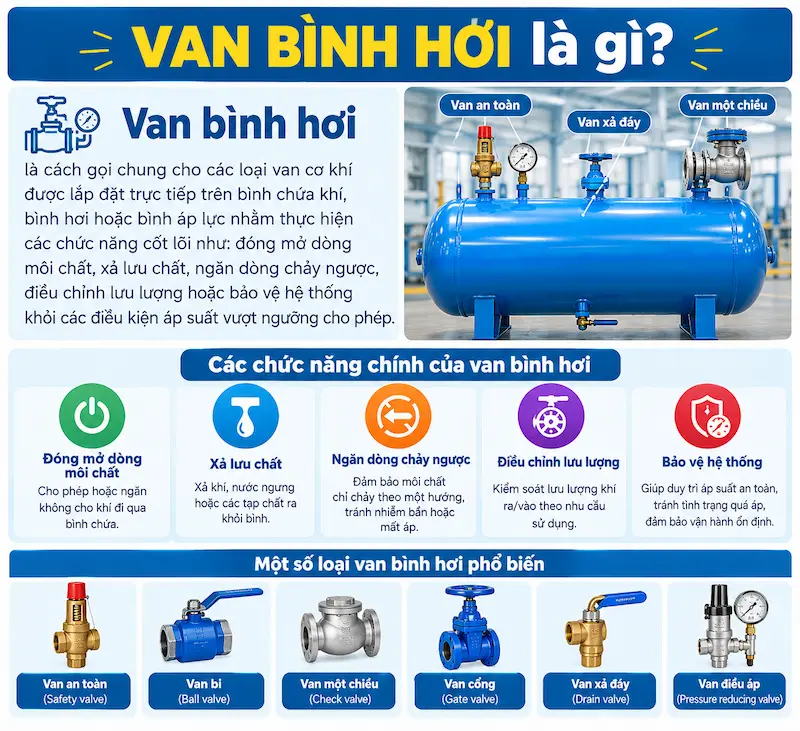

Van bình hơi là gì?

Van bình hơi là cách gọi chung cho các loại van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi hoặc bình áp lực nhằm thực hiện các chức năng cốt lõi như: đóng mở dòng môi chất, xả lưu chất, ngăn dòng chảy ngược, điều chỉnh lưu lượng hoặc bảo vệ hệ thống khỏi các điều kiện áp suất vượt ngưỡng cho phép.

Cần phải khẳng định rằng, đây không phải là tên định danh của một chủng loại van đơn lẻ cố định. Trong thực tế, một bình chứa áp lực có thể tích hợp đồng thời nhiều loại van khác nhau với các nhiệm vụ riêng biệt. Việc lựa chọn thiết bị nào phụ thuộc hoàn toàn vào môi chất sử dụng, mức áp suất, nhiệt độ vận hành, lưu lượng và chức năng chuyên biệt mà hệ thống yêu cầu.

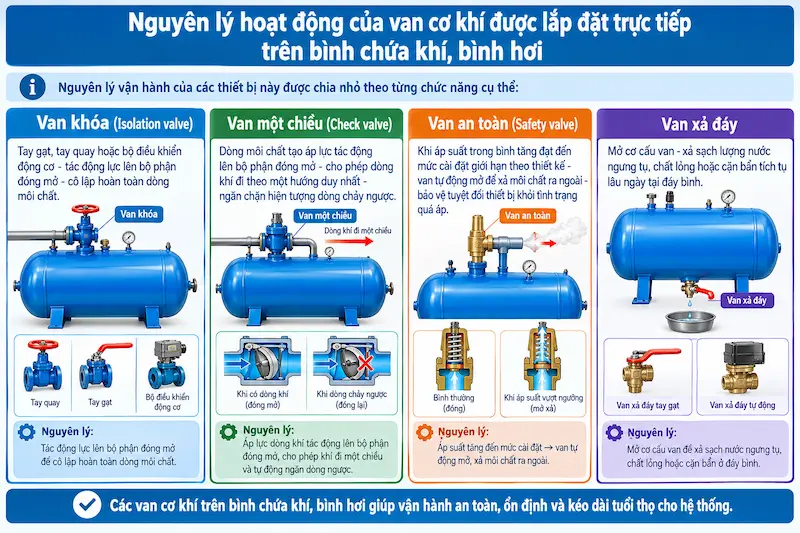

Nguyên lý hoạt động của van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi

Nguyên lý vận hành của các thiết bị này được chia nhỏ theo từng chức năng cụ thể:

• Đối với van khóa (Isolation valve):

  Tay gạt, tay quay hoặc bộ điều khiển động cơ - tác động lực lên bộ phận đóng mở - cô lập hoàn toàn dòng môi chất.

• Đối với van một chiều (Check valve):

  Dòng môi chất tạo áp lực tác động lên bộ phận đóng mở - cho phép dòng khí đi theo một hướng duy nhất - ngăn chặn hiện tượng dòng chảy ngược.

• Đối với van an toàn (Safety valve):

  Khi áp suất trong bình tăng đạt đến mức cài đặt giới hạn theo thiết kế - van tự động mở để xả môi chất ra ngoài - bảo vệ tuyệt đối thiết bị khỏi tình trạng quá áp.

• Đối vơi van xả đáy:

  Mở cơ cấu van - xả sạch lượng nước ngưng tụ, chất lỏng hoặc cặn bẩn tích tụ lâu ngày tại đáy bình.

Phân tích chuyên sâu

Các loại van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi phổ biến

Để đáp ứng các tiêu chuẩn khắt khe của hệ thống áp lực, thị trường hiện quy hoạch các dòng van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi thành những nhóm chính sau:

Việc nắm bắt chính xác cấu hình từng loại giúp kỹ thuật viên tránh khỏi những nhầm lẫn tai hại trong quá trình lắp đặt vận hành.

Cấu tạo van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi gồm những bộ phận nào?

• Thân van: Bộ phận chịu áp lực chính, chứa đựng toàn bộ các linh kiện cơ khí bên trong.

• Bộ phận đóng/mở: Gồm dạng viên bi, đĩa van, cửa cổng, piston hoặc nấm van tùy chỉnh.

• Trục van (Stem): Truyền chuyển động lực từ cơ cấu vận hành bên ngoài xuống bộ phận làm kín bên trong.

• Gioăng làm kín: Linh kiện quan trọng giúp ngăn ngừa tuyệt đối tình trạng rò rỉ khí nén.

• Nắp van (Bonnet): Bảo vệ các chi tiết bên trong và hỗ trợ định tâm trục van.

• Lò xo / Cơ cấu cảm biến áp suất: Thường xuất hiện trên cấu tạo chuyên biệt của van an toàn.

Tại sao cấu tạo lại quan trọng? Bình hơi làm việc dưới áp suất và nhiệt độ rất cao, do đó vật liệu chế tạo thân van, độ bền của gioăng làm kín và độ chính xác của cơ cấu van an toàn đóng vai trò bảo vệ tính mạng con người và tài sản của doanh nghiệp.

Thông số kỹ thuật cần quan tâm khi chọn van bình hơi

• Áp suất làm việc (Working Pressure & Design Pressure): Đây là thông số quan trọng nhất. Cần phân biệt rõ giữa áp suất thiết kế, áp suất làm việc thông thường, cấp áp suất của van và đặc biệt là áp suất cài đặt (Set pressure) đối với van an toàn.

• Nhiệt độ môi chất: Cần lưu ý đặc biệt đối với hệ thống hơi nóng hoặc các dây chuyền có biên độ nhiệt lớn.

• Kích thước DN / Cỡ ren kết nối: Đảm bảo tương thích hoàn toàn với đường kính ống và cổ bình chứa.

• Vật liệu chế tạo: Gang cầu, thép carbon chất lượng cao, inox (304/316) hoặc đồng thau tùy thuộc vào môi chất khí nén hay hơi bão hòa.

• Kiểu kết nối: Kiểu nối ren tiêu chuẩn, mặt bích chịu lực hoặc kết nối hàn chắc chắn.

• Đặc tính môi chất: Xác định rõ ràng hệ thống chứa khí nén khô, hơi nước nóng hay có lẫn hơi dầu, nước ngưng tụ.

So sánh các loại van thường dùng cho bình hơi

Insight chuyên gia: Không bao giờ được chọn van chỉ vì nó chịu được áp suất cao. Bạn cần xác định rõ chiếc van đó thực hiện nhiệm vụ gì trên bình hơi, sau đó mới tiến hành lựa chọn kiểu dáng cơ khí và thông số tương ứng.

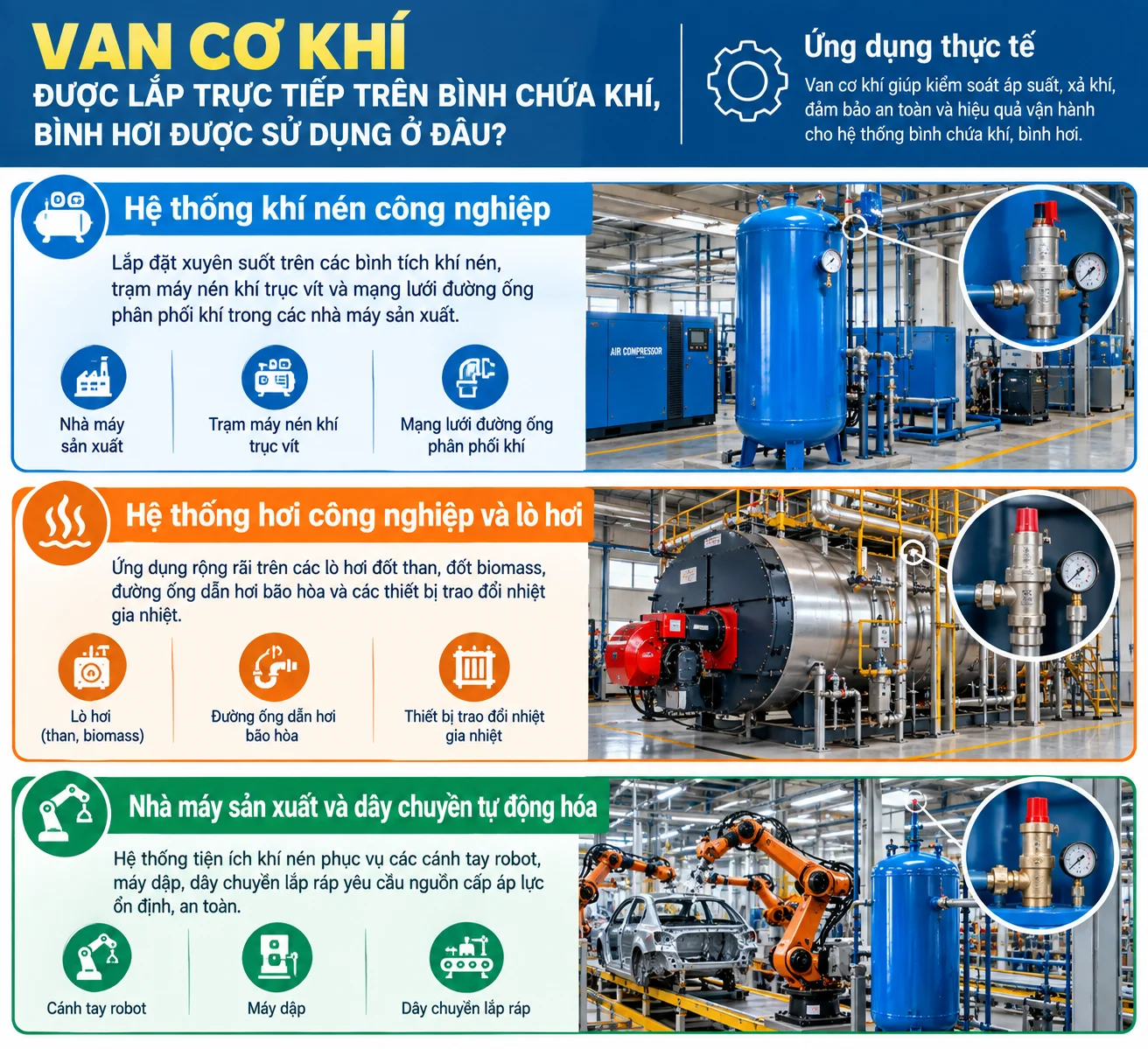

Ứng dụng thực tế

Van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi được sử dụng ở đâu?

Hệ thống khí nén công nghiệp

Lắp đặt xuyên suốt trên các bình tích khí nén, trạm máy nén khí trục vít và mạng lưới đường ống phân phối khí trong các nhà máy sản xuất.

Hệ thống hơi công nghiệp và lò hơi

Ứng dụng rộng rãi trên các lò hơi đốt than, đốt biomass, đường ống dẫn hơi bão hòa và các thiết bị trao đổi nhiệt gia nhiệt.

Nhà máy sản xuất và dây chuyền tự động hóa

Hệ thống tiện ích khí nén phục vụ các cánh tay robot, máy dập, dây chuyền lắp ráp yêu cầu nguồn cấp áp lực ổn định, an toàn.

Những sai lầm thường gặp khi chọn van bình hơi

1. Chỉ chọn van theo kích thước DN mà hoàn toàn bỏ qua thông số áp suất chịu đựng.

2. Nhầm lẫn chức năng giữa van khóa thông thường và van an toàn chịu áp.

3. Lựa chọn vật liệu thân van không tương thích với môi trường hơi nóng hoặc hóa chất ăn mòn.

4. Lắp đặt ngược hướng dòng chảy đối với các dòng van một chiều.

5. Tự ý thay đổi hoặc điều chỉnh thông số áp suất cài đặt của thiết bị bảo vệ (van an toàn) mà không tuân theo quy chuẩn kỹ thuật an toàn thiết bị áp lực.

Hướng dẫn / Checklist

Cách chọn van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi phù hợp

• Bước 1: Xác định loại thiết bị (Bình tích khí nén, lò hơi hay bình chứa môi chất đặc thù).

• Bước 2: Xác định rõ chức năng van (Khóa cô lập, xả đáy, chống dòng ngược hay bảo vệ quá áp).

• Bước 3: Xác định chủng loại môi chất (Hơi nóng, khí nén khô, nước ngưng hay khí công nghiệp).

• Bước 4: Kiểm tra thông số áp suất (Đối chiếu áp suất thiết kế và áp suất làm việc thực tế).

• Bước 5: Kiểm tra nhiệt độ làm việc của hệ thống hơi.

• Bước 6: Lựa chọn kích thước DN và kiểu kết nối (Ren, mặt bích hay hàn).

• Bước 7: Chọn vật liệu cấu thành phù hợp với môi trường vận hành.

• Bước 8: Đối chiếu tài liệu kỹ thuật và hướng dẫn từ nhà sản xuất chính hãng.

FAQ – Câu hỏi thường gặp

Van bình hơi là gì?

Đây là cách gọi chung cho các thiết bị van lắp trên bình chứa khí hoặc hơi nhằm đóng mở, xả cặn, chống dòng ngược hoặc bảo vệ hệ thống trước các biến động áp suất.

Van cơ khí được lắp đặt trực tiếp trên bình chứa khí, bình hơi có phải là van an toàn không?

Không hẳn. Van an toàn chỉ là một trong số các loại van được lắp trên bình. Bên cạnh đó còn có van khóa, van một chiều và van xả đáy.

Chọn van bình hơi cần quan tâm thông số nào?

Các thông số cốt lõi gồm chủng loại môi chất, giới hạn áp suất, nhiệt độ vận hành, kích thước DN, vật liệu chế tạo và chức năng kỹ thuật của van.

Khi nào cần tiến hành thay thế van bình hơi?

Khi phát hiện hiện tượng rò rỉ khí, van đóng mở bất thường, gioăng làm kín bị lão hóa, thân van bị ăn mòn rỗ hoặc thông số không còn đáp ứng quy chuẩn an toàn của hệ thống.

Van bình hơi – Chọn đúng chức năng, đúng thông số

Việc trang bị hệ thống van bình hơi chuẩn xác đóng vai trò then chốt trong việc duy trì vận hành an toàn và ổn định cho toàn bộ dây chuyền sản xuất áp lực. Hãy luôn ghi nhớ rằng đây là một nhóm thiết bị đa dạng chức năng chứ không phải một cấu tạo đơn lẻ. Việc xác định rõ nhiệm vụ của van kết hợp cùng các thông số kỹ thuật khắt khe về áp suất, nhiệt độ và vật liệu sẽ giúp doanh nghiệp tối ưu hóa hiệu suất hoạt động.
