Van an toàn thủy lực là gì? Vai trò, nguyên lý và hướng dẫn chọn mua chuẩn xác

Trong quá trình vận hành các dây chuyền cơ giới, bơm thủy lực vẫn liên tục tạo ra áp suất lớn nhưng cơ cấu chấp hành đột ngột bị kẹt hoặc dừng đột ngột. Hậu quả là áp suất trong mạch tăng vọt vượt quá giới hạn thiết kế, đặt toàn bộ đường ống, bơm và các thiết bị đắt tiền trước nguy cơ nứt vỡ hoặc hư hỏng nặng nề. Đây chính là lúc van an toàn nước thủy lực phát huy vai trò thiết yếu như một lớp khiên bảo vệ toàn bộ hệ thống. Tuy nhiên, việc lựa chọn sai dòng van hoặc cài đặt áp suất không chuẩn xác cũng có thể khiến hệ thống hoạt động chập chờn, kém ổn định và tiêu hao năng lượng lãng phí.

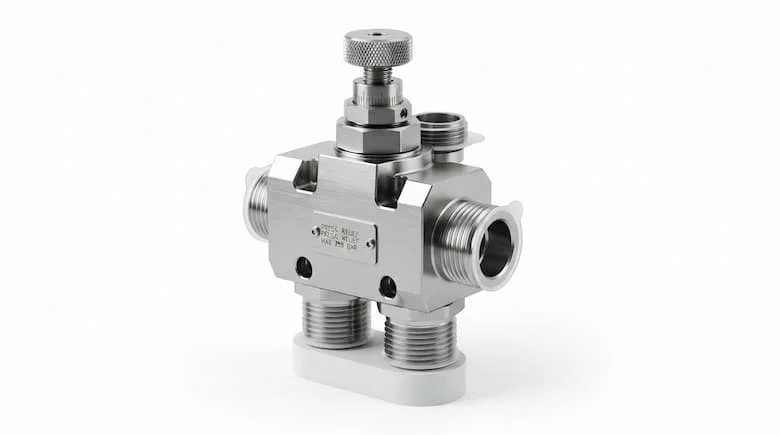

Van an toàn thủy lực là gì?

Van an toàn thủy lực là thiết bị tự động dùng để bảo vệ mạch thủy lực khỏi tình trạng quá áp nguy hiểm bằng cách mở đường xả dòng dầu khi áp suất trong hệ thống đạt hoặc vượt ngưỡng giá trị cài đặt sẵn.

• Vai trò cốt lõi: Thiết bị này đóng vai trò điều áp và xả tải an toàn, giúp giới hạn áp suất tối đa của toàn bộ mạch thủy lực, ngăn chặn triệt để tình trạng vỡ ống, cháy bơm hoặc phá hỏng các bộ phận chấp hành.

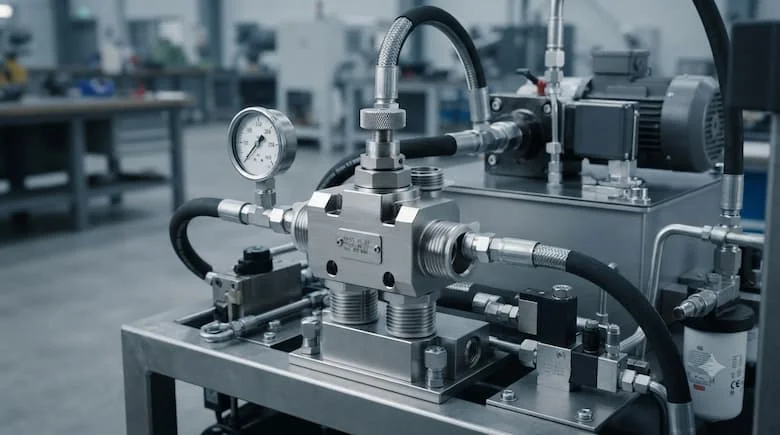

• Vị trí lắp đặt: Thường được bố trí ngay sau bơm thủy lực hoặc tại các nhánh mạch cần kiểm soát áp lực khắt khe.

• Mối quan hệ áp suất: Áp suất cài đặt trên van phải luôn cao hơn áp suất làm việc bình thường của hệ thống nhưng thấp hơn áp suất chịu tải cực đại của các thiết bị trong mạch.

Nguyên lý hoạt động của van an toàn nước thủy lực

Cơ chế vận hành của thiết bị dựa trên sự cân bằng lực giữa áp suất dầu thủy lực và lực nén của lò xo đối kháng bên trong thân van.

• Trạng thái bình thường: Lực lò xo giữ chặt cơ cấu đóng mở (poppet hoặc con trượt) bịt kín đường xả, toàn bộ lưu lượng dầu đi vào mạch làm việc.

• Khi áp suất tăng đến ngưỡng cài đặt: Lực đẩy của dòng dầu thắng lực cản của lò xo, đẩy cơ cấu đóng mở dịch chuyển, mở ra đường cho dầu thủy lực xả trực tiếp về bể chứa hoặc đường hồi.

• Khi áp suất giảm xuống: Lực lò xo đẩy cơ cấu trở về vị trí ban đầu, van đóng lại để hệ thống tiếp tục chu trình làm việc. Việc cài đặt đúng thông số áp suất giúp van phản ứng nhạy bén, tránh tình trạng dao động áp suất gây rung giật đường ống.

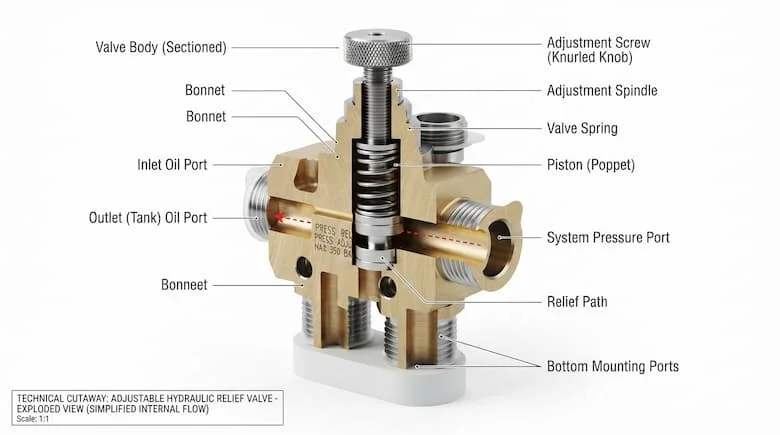

Cấu tạo van an toàn nước thủy lực gồm những bộ phận nào?

• Thân van: Bộ phận khung chính chứa toàn bộ các chi tiết bên trong, được đúc nguyên khối chịu áp lực cao và tích hợp các cổng kết nối với hệ thống.

• Cơ cấu đóng mở: Gồm poppet, piston hoặc con trượt (spool) chịu trách nhiệm đóng/mở dòng chảy chính xác.

• Lò xo và cơ cấu điều chỉnh: Lò xo tạo lực đối kháng trực tiếp quyết định mức áp suất cài đặt, kết hợp với vít chỉnh hoặc núm xoay bên ngoài cho phép kỹ thuật viên tinh chỉnh dễ dàng.

• Các cổng dầu: Bao gồm cổng vào (inlet) nhận dầu từ bơm và cổng xả/hồi (drain/tank) đưa dầu về két chứa.

Các loại van an toàn nước thủy lực phổ biến

Thông số kỹ thuật quan trọng khi chọn van an toàn nước thủy lực

• Áp suất cài đặt và áp suất làm việc tối đa: Xác định giới hạn chịu tải của mạch để chọn van có dải điều chỉnh phù hợp, tránh chọn van có áp suất tối đa thấp hơn hệ thống vì sẽ gây rò rỉ hoặc không xả được áp.

• Lưu lượng định mức: Van phải đáp ứng được toàn bộ lưu lượng do bơm cung cấp khi xả tải; nếu lưu lượng quá nhỏ, van sẽ bị nghẽn và không hạ được áp suất kịp thời.

• Kích thước và kiểu lắp đặt: Cần xem xét kích thước cổng kết nối ren hoặc mặt bích, loại môi chất (dầu thủy lực ISO VG 32, 46, 68), vật liệu thân van và nhiệt độ làm việc để đảm bảo độ bền tối ưu.

Van an toàn nước thủy lực khác gì van tràn và van giảm áp?

Tên gọi và thông số kỹ thuật của các dòng pressure relief valve có thể thay đổi linh hoạt tùy theo tài liệu thiết kế mạch của từng hãng sản xuất.

Van an toàn nước thủy lực được sử dụng ở đâu?

• Máy ép thủy lực: Lắp đặt tại nguồn bơm để bảo vệ toàn bộ xi lanh chính khi khuôn ép gặp vật cản hoặc chịu tải trọng vượt mức cho phép.

• Máy công trình và xe nâng: Bảo vệ hệ thống nâng hạ, cơ cấu lật gàu trên máy xúc, xe cẩu trước áp lực va đập cơ học lớn.

• Dây chuyền sản xuất tự động: Đảm bảo an toàn cho các trạm nguồn thủy lực cấp dầu liên tục cho các cơ cấu kẹp phôi, dập chi tiết.

Những sai lầm phổ biến khi sử dụng bao gồm việc tự ý tăng áp suất cài đặt lên quá cao để cố "tăng công suất" cho máy, chọn sai lưu lượng dầu, lắp ngược cổng vào/ra, hoặc bỏ qua việc vệ sinh lọc dầu định kỳ khiến tạp chất kẹt ở đế van.

Cách chọn van an toàn nước thủy lực phù hợp

• Bước 1: Xác định chính xác áp suất làm việc định mức và áp suất tối đa cho phép của toàn mạch thủy lực.

• Bước 2: Tính toán lưu lượng tối đa mà bơm cung cấp để chọn van có khả năng đáp ứng lưu lượng xả tương ứng.

• Bước 3: Lựa chọn kiểu cấu trúc van phù hợp (tác động trực tiếp hay van pilot gián tiếp).

• Bước 4: Kiểm tra kích thước cổng kết nối ren hoặc mặt bích tương thích với đường ống.

• Bước 5: Đối chiếu loại dầu thủy lực, điều kiện nhiệt độ vận hành và tham khảo kỹ catalogue của nhà sản xuất trước khi đưa vào lắp đặt.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng: Luôn lắp đúng sơ đồ mạch, làm sạch kỹ đường ống trước khi kết nối để tránh mạt kim loại lọt vào khe hở của van. Sử dụng đồng hồ đo áp suất chuẩn xác khi hiệu chỉnh, không tự ý tháo lò xo hay thay đổi kết cấu van khi chưa rõ nguyên nhân sự cố. Giá thành của thiết bị phụ thuộc lớn vào thương hiệu, lưu lượng xả, dải áp suất và kiểu kết nối kỹ thuật.

Câu hỏi thường gặp

1. Van an toàn thủy lực có tác dụng gì?

Thiết bị này có chức năng chính là bảo vệ mạch thủy lực và các thiết bị chấp hành khỏi tình trạng quá áp bằng cách tự động xả dầu về bể khi áp suất vượt mức giới hạn.

2. Van an toàn nước thủy lực hoạt động như thế nào?

Khi áp suất trong hệ thống tăng chạm ngưỡng cài đặt, lực ép của dòng dầu sẽ thắng lực lò xo, đẩy cơ cấu van mở ra để xả bớt dầu và hạ áp suất về mức an toàn.

3. Nên cài đặt van an toàn nước thủy lực ở áp suất bao nhiêu?

Giá trị cài đặt cần căn cứ vào thiết kế mạch, áp suất làm việc thực tế của bơm và giới hạn chịu tải của thiết bị, thường cao hơn khoảng 10% đến 20% so với áp suất làm việc định mức.

4. Van an toàn khác van giảm áp như thế nào?

Van an toàn tập trung vào nhiệm vụ bảo vệ quá áp cho toàn hệ thống, trong khi van giảm áp làm nhiệm vụ duy trì áp suất ổn định ở mức thấp hơn cho một nhánh làm việc độc lập.

5. Làm sao chọn đúng van an toàn thủy lực?

Bạn cần nắm rõ các thông số tối thiểu gồm áp suất hệ thống, lưu lượng dòng chảy, kích thước kết nối, loại môi chất và tiêu chuẩn kỹ thuật của nhà sản xuất.

Kết Luận

Việc trang bị và cài đặt chuẩn xác van an toàn thủy lực là yếu tố quyết định sự sống còn và độ bền bỉ của toàn bộ dây chuyền tự động hóa. Đừng chỉ chọn mua thiết bị theo cảm tính hay giá rẻ mà hãy dựa trên các thông số kỹ thuật cốt lõi về áp suất, lưu lượng và chủng loại mạch.
