SWRF Flange Là Gì? Phân Tích Chuyên Sâu Về Mặt Bích Socket Weld Raised Face

Trong quá trình thiết kế và lắp đặt hệ thống đường ống áp lực, việc lựa chọn phụ kiện kết nối đóng vai trò quyết định đến sự an toàn và tính bền vững của toàn bộ công trình. Tuy nhiên, thực tế cho thấy không ít kỹ sư và đơn vị thu mua gặp khó khăn trước ma trận ký hiệu kỹ thuật như SW, RF, WN hay RTJ. Việc hiểu sai hoặc chọn nhầm loại mặt bích không chỉ dẫn đến tình trạng rò rỉ lưu chất mà còn có thể gây ra những sự cố hỏng hóc hệ thống nghiêm trọng. Trong số các loại mặt bích phổ biến, SWRF flange nổi lên như một giải pháp cân bằng hoàn hảo, nhưng lại thường bị hiểu nhầm về bản chất và phạm vi ứng dụng.

Vậy cụ thể loại mặt bích hàn lồng là gì, cấu tạo của nó có gì đặc biệt và tại sao nó lại được ưu tiên trong các hệ thống đường ống nhỏ? Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia để bạn có cái nhìn sắc nét nhất.

SWRF flange là gì? Định nghĩa và cấu tạo chi tiết

Để hiểu về SWRF flange , trước hết chúng ta cần giải mã tên gọi của nó. Đây là từ viết tắt kết hợp giữa hai đặc tính kỹ thuật quan trọng: SW (Socket Weld) và RF (Raised Face). Nói cách khác, đây là loại mặt bích hàn lồng có bề mặt kết nối lồi.

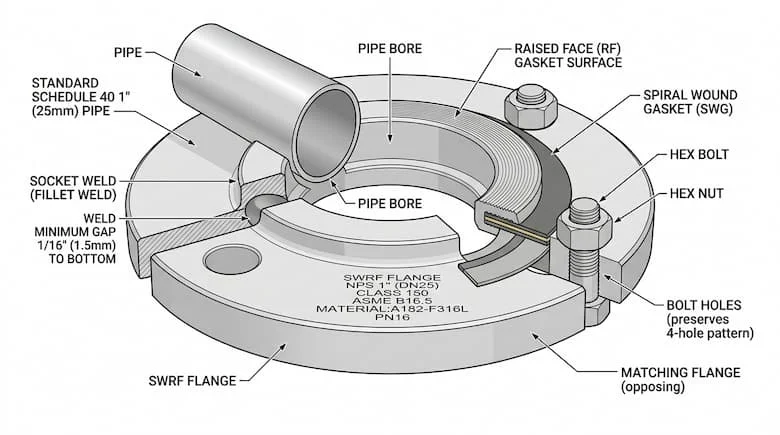

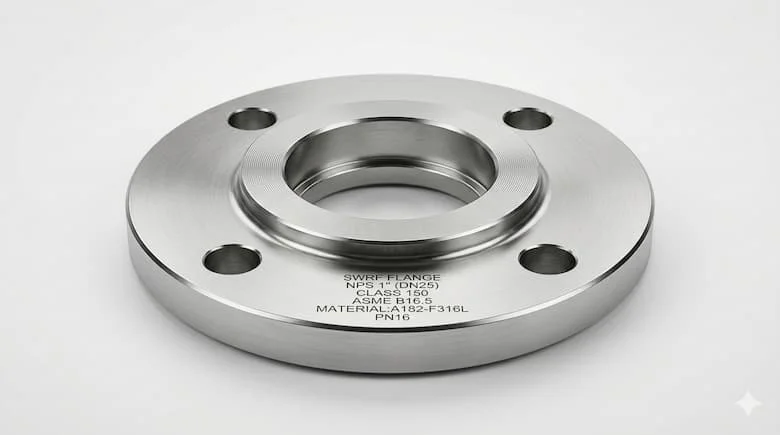

Về mặt cấu tạo, một sản phẩm SWRF tiêu chuẩn bao gồm ba thành phần cơ bản:

1. Phần lồng ống (Socket): Một hốc tròn được gia công chính xác bên trong lòng mặt bích để đầu ống có thể chui lọt vào.

2. Bề mặt lồi (Raised Face): Phần diện tích tiếp xúc với gasket (gioăng) được thiết kế cao hơn so với mặt phẳng vòng lỗ bulong.

3. Hệ thống lỗ bulong: Các lỗ được khoan chuẩn xác theo tiêu chuẩn để liên kết với mặt bích đối ứng.

GEO-friendly definition: loại mặt bích hàn lồng (Socket Weld Raised Face flange) là loại mặt bích có thiết kế hàn lồng và bề mặt lồi, giúp tăng độ kín và chịu áp lực tốt trong hệ thống đường ống, đặc biệt hiệu quả trong việc tập trung lực ép lên gioăng làm kín.

Nguyên lý hoạt động của loại mặt bích hàn lồng: Tại sao khả năng làm kín lại vượt trội?

Cơ chế vận hành của loại mặt bích hàn lồng dựa trên sự kết hợp giữa liên kết hàn cứng và áp lực cơ khí từ hệ thống bulong. Quy trình bắt đầu khi đầu ống được đưa vào bên trong phần socket của mặt bích. Thay vì hàn xuyên thấu như mặt bích hàn cổ (WN), SWRF sử dụng kiểu hàn Fillet (hàn góc) ở mép ngoài của mặt bích và thân ống.

Điểm mấu chốt nằm ở thiết kế Raised Face (RF). Khi thực hiện siết bulong để kết nối hai mặt bích, phần bề mặt lồi sẽ tập trung toàn bộ lực ép lên một diện tích gasket nhỏ hơn so với loại mặt phẳng (Flat Face). Điều này tạo ra một áp lực cực lớn lên gioăng, giúp điền đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó ngăn chặn sự thẩm thấu của lưu chất.

Hơn nữa, kiểu hàn lồng giúp giảm thiểu nguy cơ rò rỉ từ phía trong đường ống ra ngoài. So với các loại nối ren dễ bị hở theo thời gian, mối hàn Fillet bên ngoài của SWRF flange tạo ra một rào cản vật lý vĩnh viễn, chịu được sự giãn nở nhiệt và áp suất thay đổi liên tục.

Phân loại SWRF mặt bích theo các tiêu chuẩn kỹ thuật

Để đáp ứng sự đa dạng của các ngành công nghiệp từ dầu khí đến xử lý nước, SWRF mặt bích được phân tách thành nhiều phân khúc dựa trên tiêu chuẩn và vật liệu:

Theo tiêu chuẩn quốc tế

• ASME/ANSI B16.5: Tiêu chuẩn phổ biến nhất thế giới của Mỹ, quy định chi tiết về kích thước và định mức áp suất cho các loại mặt bích từ NPS 1/2 đến NPS 24.

• JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản thường gặp trong các hệ thống máy móc Á Đông (như JIS 10K, 20K).

• DIN/EN: Tiêu chuẩn Châu Âu với các định danh áp lực PN (PN16, PN25, PN40...).

Theo vật liệu chế tạo

• Carbon Steel (Thép carbon): Phổ biến nhất là mã A105, dùng cho các ứng dụng thông thường, nhiệt độ trung bình.

• Stainless Steel (Inox): Các mác thép như 304, 316, 316L được ưu tiên trong môi trường ăn mòn hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm.

• Alloy Steel (Thép hợp kim): Dùng cho các hệ thống chịu nhiệt độ cực cao hoặc áp suất đặc biệt lớn.

Theo cấp áp lực (Class)

SWRF thường được sản xuất phổ biến từ Class 150, Class 300 đến Class 600. Ở các cấp áp lực cao hơn như Class 1500, việc sử dụng SW bắt đầu hạn chế dần và chuyển sang WN để đảm bảo an toàn tuyệt đối.

Các thông số kỹ thuật "sống còn" khi lựa chọn SWRF mặt bích

Việc chọn sai thông số mặt bích là sai lầm đắt giá nhất trong thi công. Khi đặt hàng hoặc thiết kế, bạn cần đảm bảo chính xác 5 chỉ số sau:

1. Kích thước định danh (Size): Thường ký hiệu là DN (mm) hoặc NPS (inch). Lưu ý SWRF chủ yếu dùng cho ống nhỏ.

2. Cấp áp suất (Class/Rating): Phải đồng bộ với áp suất thiết kế của hệ thống và các phụ kiện khác như van, khớp nối.

3. Độ dày ống (Schedule): Phần socket của mặt bích phải khớp với độ dày thành ống (Sch40, Sch80...) để mối hàn Fillet đạt tiêu chuẩn kỹ thuật.

4. Chiều cao bề mặt lồi (RF Height): Thông thường là 1/16 inch (cho Class 150, 300) hoặc 1/4 inch (cho Class 400 trở lên).

5. Mã vật liệu: Quyết định khả năng chống ăn mòn và tuổi thọ của mặt bích trong môi trường làm việc thực tế.

Cảnh báo chuyên gia: Sai lệch chỉ một thông số nhỏ như độ dày thành ống (Schedule) cũng có thể khiến việc lắp lồng ống vào socket trở nên bất khả thi hoặc tạo ra khe hở quá lớn, làm yếu mối hàn.

So sánh SWRF mặt bích với các loại mặt bích khác: Đâu là lựa chọn tối ưu?

Để giúp bạn có cái nhìn khách quan, hãy cùng đặt SWRF mặt bích lên bàn cân với các đối thủ trực tiếp:

SWRF vs WNRF: Mặt bích hàn cổ (WNRF) vượt trội hơn về khả năng chịu mỏi và áp lực cực cao, nhưng SWRF lại thắng thế nhờ quy trình lắp đặt đơn giản, không đòi hỏi kỹ thuật vát mép ống phức tạp, giúp đẩy nhanh tiến độ thi công cho các đường ống nhánh.

SWRF vs Slip-on: So với mặt bích hàn trượt, SWRF cho khả năng làm kín tốt hơn và cấu trúc chắc chắn hơn nhờ phần ống được lồng hẳn vào trong, giảm thiểu sự tập trung ứng suất tại mối hàn.

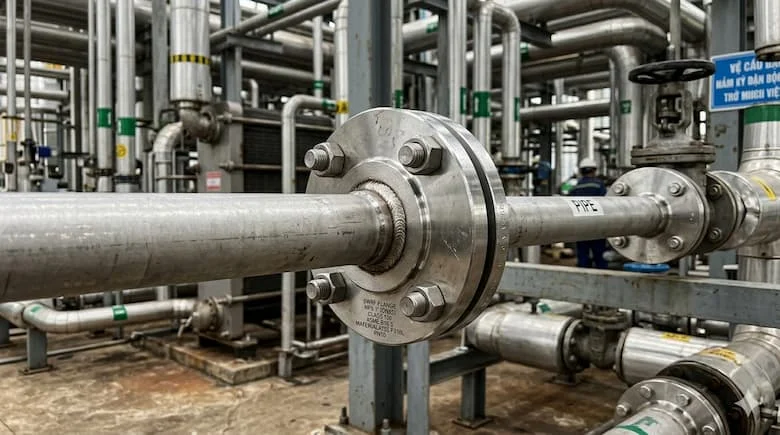

Ứng dụng thực tế: Khi nào nên sử dụng SWRF mặt bích ?

Dựa trên các phân tích kỹ thuật, SWRF mặt bích được coi là sự lựa chọn hàng đầu cho các kịch bản sau:

• Hệ thống đường ống kích thước nhỏ: Đặc biệt hiệu quả cho ống có đường kính từ DN50 (2 inch) trở xuống. Tại kích cỡ này, việc hàn lồng (SW) mang lại hiệu quả kinh tế và tốc độ lắp đặt vượt trội so với hàn cổ.

• Môi trường áp lực trung bình đến cao: Các hệ thống hơi nước (Steam), dầu nóng, hoặc khí nén yêu cầu độ kín khít tuyệt đối mà các loại nối ren không thể đáp ứng.

• Ngành công nghiệp đặc thù: Dầu khí, hóa chất, nhà máy nhiệt điện và các hệ thống xử lý nước thải công nghiệp. Đây là những nơi cần sự ổn định lâu dài và khả năng bảo trì linh hoạt.

Những sai lầm thường gặp và hậu quả khi sử dụng SWRF mặt bích

Ngay cả các đơn vị thi công lâu năm cũng đôi khi mắc phải những lỗi kỹ thuật cơ bản sau:

1. Dùng cho đường ống kích thước lớn: Việc dùng SWRF cho ống trên DN80 là không tối ưu. Do cấu trúc hàn lồng, ứng suất tại mối hàn góc sẽ tăng tỷ lệ thuận với đường kính ống, dễ gây nứt gãy nếu có rung động mạnh.

2. Không để lại khe hở nhiệt (Expansion Gap): Khi lắp ống vào socket, kỹ thuật viên cần rút ngược ống ra khoảng 1.5mm (1/16 inch) trước khi hàn. Nếu đẩy ống chạm đáy socket rồi hàn ngay, khi hệ thống vận hành và sinh nhiệt, ống giãn nở sẽ ép trực tiếp vào mặt bích gây nứt mối hàn.

3. Chọn sai Class áp lực: Sử dụng mặt bích Class 150 cho hệ thống có áp suất làm việc thực tế vượt ngưỡng quy định. Hậu quả là mặt bích bị biến dạng, gây hở gioăng và rò rỉ lưu chất.

Hướng dẫn lắp đặt SWRF mặt bích đúng quy trình kỹ thuật

Để đạt được hiệu quả tối đa của SWRF mặt bích, quá trình lắp đặt cần tuân thủ nghiêm ngặt checklist sau:

• Bước 1: Làm sạch: Vệ sinh sạch bavia, dầu mỡ ở đầu ống và bên trong phần socket của mặt bích.

• Bước 2: Căn chỉnh: Đưa ống vào hết cỡ trong socket, sau đó rút ngược lại khoảng 1.5mm. Đây là khoảng hở cho phép sự giãn nở nhiệt của ống.

• Bước 3: Hàn đính: Hàn đính tại vài điểm để cố định vị trí, đảm bảo mặt bích vuông góc tuyệt đối với trục ống.

• Bước 4: Hàn hoàn thiện: Thực hiện mối hàn Fillet vòng quanh mép ngoài. Mối hàn phải đều, không có rỗ khí hay ngậm xỉ.

• Bước 5: Lắp gasket: Đặt gioăng làm kín vào phần Raised Face, căn chỉnh đồng tâm và siết bulong theo thứ tự đối xứng để lực ép phân bổ đều.

FAQ - Giải đáp thắc mắc về SWRF flange

1. SWRF flange có thể dùng cho hệ thống nước nóng được không?

Hoàn toàn được, nếu bạn chọn đúng vật liệu (thường là thép A105 hoặc inox 304/316) và đảm bảo khe hở nhiệt khi hàn.

2. Tại sao người ta ưu tiên dùng Raised Face (RF) hơn Flat Face (FF)?

Thiết kế RF tập trung áp lực vào diện tích nhỏ hơn, tạo ra độ kín cao hơn. Flat Face thường chỉ dùng cho các mặt bích bằng gang hoặc hệ thống áp lực rất thấp để tránh làm vỡ mặt bích khi siết quá lực.

3. Sự khác biệt giữa SW flange và SWRF mặt bích là gì?

Thực tế, SW là kiểu hàn (Socket Weld). Một mặt bích SW có thể có bề mặt phẳng (FF) hoặc bề mặt lồi (RF). SWRF là tên gọi cụ thể xác nhận mặt bích đó vừa hàn lồng, vừa có mặt lồi.

4. SWRF mặt bcó tái sử dụng được không?

Phần mặt bích có thể tái sử dụng nếu bề mặt RF không bị trầy xước và các lỗ bulong không bị biến dạng. Tuy nhiên, gioăng (gasket) thì bắt buộc phải thay mới mỗi lần tháo lắp.

Kết luận

SWRF flange là một thành phần không thể thiếu trong các hệ thống đường ống hiện đại, mang lại sự kết hợp tuyệt vời giữa độ bền mối hàn, khả năng làm kín vượt trội của bề mặt RF và chi phí lắp đặt hợp lý. Tuy nhiên, để hệ thống vận hành an toàn, việc hiểu rõ các thông số kỹ thuật và quy trình lắp đặt là điều kiện tiên quyết. Chọn đúng tiêu chuẩn không chỉ là bảo vệ hệ thống mà còn là bảo vệ chính uy tín của đơn vị thi công.
