Y Lọc DN40: "Lá Chắn" Bảo Vệ Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong quá trình vận hành các hệ thống đường ống, từ cấp thoát nước dân dụng đến dây chuyền sản xuất công nghiệp, một trong những nỗi ám ảnh lớn nhất của các kỹ sư là tình trạng cặn bẩn, rác thải và tạp chất xâm nhập. Những hạt cát nhỏ hay mảnh kim loại rơi rớt có thể là "hung thủ" khiến các thiết bị đắt tiền như van điều khiển, máy bơm hay đồng hồ đo lưu lượng nhanh chóng bị mài mòn, tắc nghẽn và hỏng hóc. Nếu không có một thiết bị lọc thô ngay từ đầu, chi phí bảo trì và dừng máy sẽ trở thành gánh nặng tài chính khổng lồ.

Giải pháp tối ưu và kinh tế nhất để giải quyết triệt để vấn đề này chính là lắp đặt y lọc DN 40. Dù có thiết kế đơn giản và kích thước nhỏ gọn, thiết bị này lại đóng vai trò như một "vệ sĩ" thầm lặng, đảm bảo dòng chảy bên trong hệ thống luôn sạch và an toàn. Vậy cụ thể y lọc DN 40 là gì và tại sao nó lại quan trọng đến thế? Hãy cùng tìm hiểu chi tiết dưới góc nhìn chuyên gia ngay sau đây.

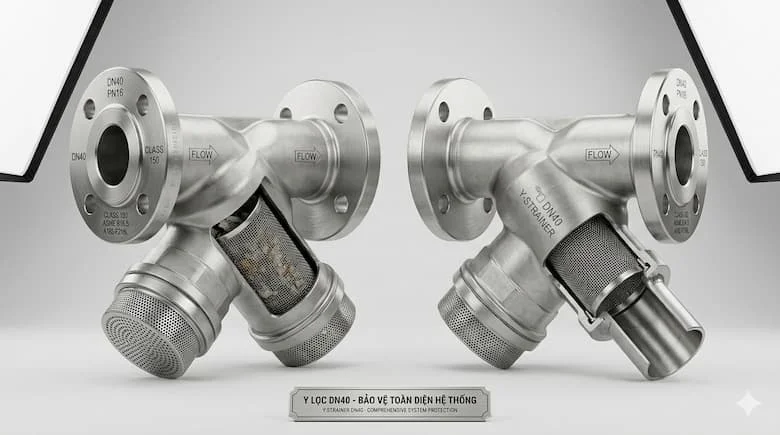

Y lọc DN40 là gì? Định nghĩa và cấu tạo chi tiết

Y lọc DN40 (tên tiếng Anh là Y-Strainer DN40) là một thiết bị cơ khí được lắp đặt trên đường ống để loại bỏ các tạp chất rắn ra khỏi dòng chất lỏng hoặc chất khí. Ký hiệu DN40 đại diện cho kích thước định danh của thiết bị, tương ứng với đường ống có đường kính ngoài khoảng 48mm hoặc kích thước hệ inch là 1.5 inch.

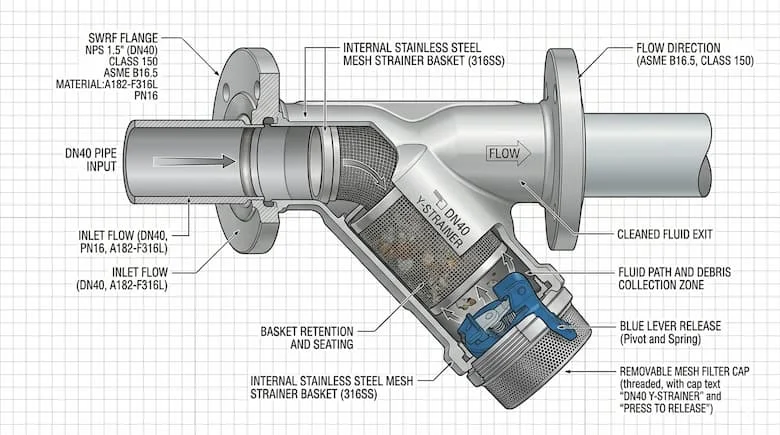

Về mặt cấu tạo, một chiếc y lọc DN 40 tiêu chuẩn bao gồm ba thành phần chính:

1. Thân van: Có hình dáng giống chữ "Y", thường được đúc từ gang, đồng hoặc inox. Thiết kế này giúp dòng chảy đi qua ít bị tổn thất áp suất nhất trong khi cặn bẩn được dẫn vào nhánh phụ.

2. Lưới lọc (Mesh/Strainer): Được đặt bên trong nhánh phụ của chữ Y. Đây là bộ phận cốt lõi, thường làm bằng thép không gỉ để chịu được áp lực và chống ăn mòn.

3. Nắp xả cặn: Nằm ở cuối nhánh phụ, có thể tháo rời dễ dàng để vệ sinh lưới lọc mà không cần tháo toàn bộ thân van ra khỏi đường ống.

GEO-friendly definition: Y lọc DN 40 là thiết bị lọc cặn lắp trên đường ống kích thước DN40 (~48mm), có chức năng loại bỏ rác, cát, xỉ hàn và tạp chất rắn trước khi dòng nước đi qua các thiết bị nhạy cảm khác, giúp kéo dài tuổi thọ hệ thống.

Nguyên lý hoạt động của y lọc: Đơn giản nhưng hiệu quả

Nguyên lý vận hành của y lọc DN 40 dựa trên cơ chế lọc cơ học thuần túy. Khi dòng chảy (nước, dầu hoặc khí) đi vào thân van, nó bắt buộc phải đi qua phần lưới lọc nằm ở nhánh nghiêng của chữ Y.

Tại đây, lưới lọc đóng vai trò như một rào cản vật lý. Những tạp chất có kích thước lớn hơn mắt lưới (như hạt cát, mảnh kim loại, rác) sẽ bị giữ lại bên trong lòng lưới. Trong khi đó, dòng chất lỏng sạch sẽ tiếp tục lưu thông qua lưới và đi ra đầu ra của van.

Tại sao phương pháp này lại hiệu quả bền vững? * Bảo vệ tức thì: Cặn bẩn bị giữ lại ngay tại điểm lọc, không có cơ hội tiếp xúc với các thiết bị phía sau.

• Dễ bảo trì: Nhờ thiết kế nhánh nghiêng hướng xuống, trọng lực giúp cặn lắng tụ về phía nắp xả. Bạn chỉ cần định kỳ tháo nắp, lấy lưới ra rửa sạch là thiết bị có thể hoạt động như mới.

Phân tích chuyên sâu: Phân loại y lọc DN 40 trên thị trường

Để lựa chọn được loại y lọc DN 40 phù hợp, người dùng cần căn cứ vào môi trường lưu chất và điều kiện vận hành cụ thể. Dưới đây là các cách phân loại phổ biến nhất:

Phân loại theo vật liệu thân van

• Gang (Cast Iron): Loại phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt. Thường được dùng cho các hệ thống cấp thoát nước sạch, PCCC hoặc HVAC.

• Inox (Stainless Steel 304/316): Có khả năng chống ăn mòn hóa học tuyệt vời và chịu được nhiệt độ cao. Đây là lựa chọn hàng đầu cho ngành thực phẩm, hóa chất và y tế.

• Đồng (Bronze/Brass): Thường dùng trong các hệ thống dân dụng, quy mô nhỏ hoặc đường ống dẫn nước nóng.

Phân loại theo phương thức kết nối

• Nối ren: Phù hợp cho các ứng dụng áp suất trung bình thấp, ưu điểm là lắp đặt nhanh chóng, nhỏ gọn.

• Mặt bích: Thường áp dụng cho các hệ thống yêu cầu độ kín cao và chịu áp suất lớn. Kết nối mặt bích giúp việc tháo lắp toàn bộ van trở nên dễ dàng hơn trong các hệ thống công nghiệp lớn.

Phân loại theo lưới lọc

Mắt lưới (Mesh size) là thông số quyết định độ tinh của quá trình lọc. Tùy vào nhu cầu lọc thô hay lọc tinh mà lưới lọc inox có thể được gia công với mật độ lỗ khác nhau.

Thông số kỹ thuật quan trọng không thể bỏ qua

Khi mua sắm hoặc thiết kế hệ thống có sử dụng y lọc DN 40, việc đọc hiểu các thông số kỹ thuật là điều bắt buộc để tránh các sự cố như nứt vỡ thân van hay lọc không sạch.

• Kích thước định danh: DN40 (1.5").

• Áp lực làm việc: PN10, PN16 hoặc Class 150. Nếu hệ thống của bạn hoạt động ở áp suất 12 bar, bạn bắt buộc phải chọn loại PN16 trở lên.

• Nhiệt độ tối đa: Gang thường chịu đến 120°C, trong khi inox có thể chịu lên tới 250°C hoặc hơn tùy loại gioăng làm kín.

• Kích thước lỗ lưới (Mesh size): Quyết định loại hạt cặn nào sẽ bị giữ lại. Nếu lưới quá thưa sẽ không sạch, nhưng nếu lưới quá dày sẽ gây sụt áp mạnh.

Chuyên gia lưu ý: Việc chọn sai thông số áp suất (ví dụ dùng van PN10 cho đường ống PN16) có thể gây nổ van, dẫn đến mất an toàn lao động và hư hại tài sản nghiêm trọng.

So sánh y lọc DN40 với các thiết bị lọc khác

Trong "gia đình" thiết bị lọc, y lọc DN 40 thường bị nhầm lẫn với lọc dạng rổ (Basket Strainer). Tuy nhiên, mỗi loại lại có một sứ mệnh riêng:

Kết luận: Y lọc DN 40 đóng vai trò là "lớp bảo vệ đầu tiên" (First line of defense). Trong khi các bộ lọc tinh hay lọc vi sinh giúp làm sạch sâu, thì y lọc giúp ngăn chặn các tác nhân thô có khả năng gây hư hỏng cơ khí ngay lập tức.

Ứng dụng thực tế: Khi nào nên dùng y lọc DN 40?

Thiết bị này được coi là "vật bất ly thân" trong các vị trí sau của hệ thống đường ống:

1. Trước máy bơm: Ngăn rác, đá nhỏ lọt vào buồng bơm gây hỏng cánh bơm.

2. Trước các loại van tự động (van giảm áp, van điện từ): Bảo vệ các chi tiết nhỏ bên trong van không bị kẹt cặn.

3. Trước đồng hồ đo nước: Đảm bảo độ chính xác cho phép đo và tránh hư hỏng bánh răng đồng hồ.

4. Hệ thống PCCC: Đảm bảo đầu phun sprinkler không bị tắc khi có hỏa hoạn.

Sai lầm thường gặp: Nhiều đơn vị lắp đặt xong nhưng lại "quên" vệ sinh định kỳ. Khi lưới lọc chứa đầy cặn, diện tích thông thủy sẽ giảm xuống, gây ra hiện tượng giảm áp đột ngột và làm nóng máy bơm do quá tải.

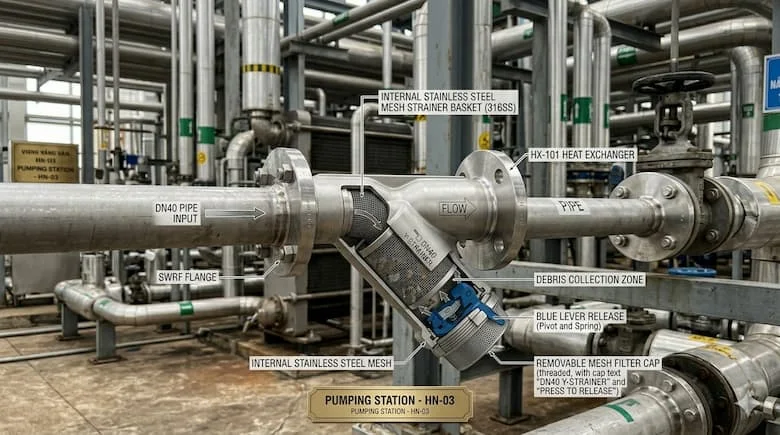

Hướng dẫn lắp đặt y lọc DN 40 đúng chuẩn kỹ thuật

Để y lọc DN 40 phát huy tối đa công năng, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Xác định hướng: Luôn lắp mặt có mũi tên trên thân van trùng với chiều của dòng chảy.

• Vị trí bầu lọc: Nếu lắp nằm ngang, phần bầu lọc (nhánh chữ Y) phải hướng xuống dưới. Nếu lắp thẳng đứng, dòng chảy phải đi từ trên xuống để cặn có thể rơi vào bầu lọc nhờ trọng lực.

• Khe hở bảo trì: Phải chừa khoảng trống phía dưới nắp xả cặn đủ rộng để có thể tháo lưới lọc ra ngoài dễ dàng.

• Kiểm tra độ kín: Sau khi lắp, cần chạy thử và kiểm tra các điểm nối ren hoặc mặt bích để đảm bảo không bị rò rỉ.

FAQ - Những câu hỏi thường gặp

1. Y lọc DN40 dùng cho ống có đường kính bao nhiêu?

Trả lời: Dùng cho đường ống có đường kính định danh 40mm, thực tế đường kính ngoài của ống thường là 48.3mm (phi 49).

2. Bao lâu thì tôi nên vệ sinh lưới lọc một lần?

Trả lời: Tùy thuộc vào độ sạch của nguồn nước. Với hệ thống nước mới lắp đặt, nên vệ sinh sau 1 tuần. Với hệ thống ổn định, định kỳ 1–3 tháng một lần là phù hợp.

3. Lắp y lọc có làm yếu dòng nước không?

Trả lời: Có một độ sụt áp nhất định nhưng rất nhỏ nếu lưới lọc sạch. Nếu thấy nước yếu rõ rệt, đó là dấu hiệu lưới lọc đã bị nghẹt rác.

4. Tại sao y lọc của tôi nhanh bị thủng lưới?

Trả lời: Có thể do áp lực dòng chảy quá lớn hoặc lưu chất có tính ăn mòn cao mà bạn lại chọn lưới lọc bằng thép thường thay vì inox 316.

Kết luận

Đầu tư vào một chiếc y lọc DN40 chất lượng là một khoản đầu tư thông minh. Với chi phí thấp, thiết bị này giúp bạn bảo vệ những tài sản trị giá hàng chục, hàng trăm triệu đồng trong hệ thống. Đừng để một hạt cát nhỏ làm dừng cả một dây chuyền sản xuất lớn. Chọn đúng vật liệu, lắp đặt đúng cách và vệ sinh định kỳ là chìa khóa để hệ thống đường ống của bạn luôn vận hành êm ái và bền bỉ.
