DN 25 32 Flange: Phân Biệt Chi Tiết Và Hướng Dẫn Lựa Chọn Chính Xác

Nhầm DN25 và DN32 – Lỗi nhỏ nhưng hậu quả lớn

Trong thi công hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn phụ kiện kết nối như mặt bích (flange) đóng vai trò then chốt. Tuy nhiên, một tình huống "dở khóc dở cười" thường xuyên xảy ra là sự nhầm lẫn giữa dn 25 32 flange . Do kích thước của hai loại mặt bích này nhìn qua khá tương đồng, nhiều kỹ thuật viên hoặc bộ phận thu mua thường chủ quan, dẫn đến việc đặt hàng nhầm lẫn.

Vấn đề nằm ở chỗ, dù độ chênh lệch về đường kính nhìn bằng mắt thường không quá lớn, nhưng chúng thuộc hai cấp kích thước hoàn toàn khác nhau. Khi mang ra công trường, mặt bích DN25 không bao giờ lắp khớp được vào ống DN32 và ngược lại. Hệ quả là toàn bộ dây chuyền phải tạm dừng thi công, tốn kém thời gian đổi trả vật tư và phát sinh chi phí vận chuyển không đáng có. Hiểu rõ sự khác biệt giữa dn 25 32 flange không chỉ là kiến thức cơ bản mà còn là cách để tối ưu hóa hiệu quả làm việc cho mọi dự án.

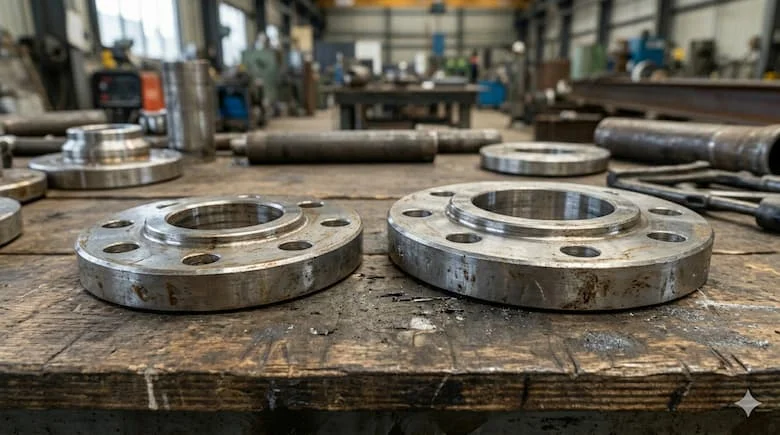

DN 25 32 flange là gì?

Mặt bích (Flange) DN25 và DN32 là những phụ kiện dùng để kết nối ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống có kích thước nhỏ và trung bình. Ký hiệu "DN" (Diameter Nominal) biểu thị đường kính danh nghĩa của ống theo tiêu chuẩn quốc tế.

Để dễ hình dung trong giao dịch thực tế, chúng ta thường quy đổi sang đơn vị Inch:

• DN25 Flange: Tương đương với ống 1 inch (1").

• DN32 Flange: Tương đương với ống 1-1/4 inch (1-1/4").

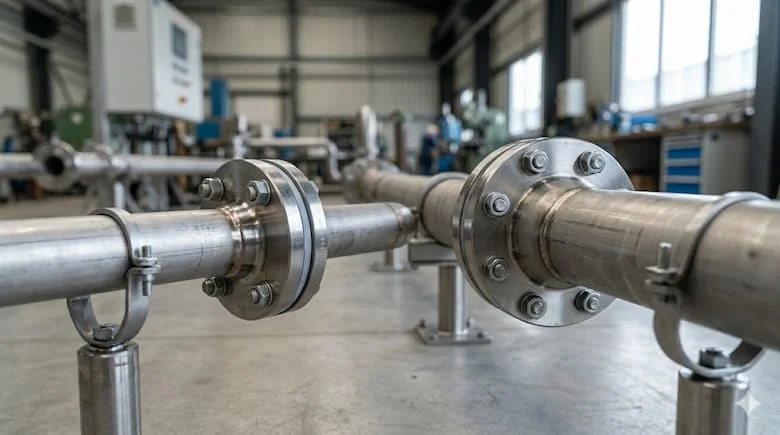

Nguyên lý kết nối và thành phần cấu tạo

Một bộ kết nối bằng mặt bích hoàn chỉnh bao gồm: hai mặt bích, một vòng đệm (gioăng/gasket), bu lông và đai ốc.

Nguyên lý hoạt động rất đơn giản nhưng hiệu quả: Khi ta siết các bu lông, hai mặt bích sẽ ép chặt vào nhau, nén vòng đệm ở giữa lại. Lực ép này tạo ra sự kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài.

Ưu điểm lớn nhất củDN25 32 flange chính là tính linh hoạt. Khác với mối nối hàn cố định, hệ thống dùng mặt bích cho phép tháo lắp nhanh chóng để bảo trì, vệ sinh đường ống hoặc thay thế thiết bị mà không cần cắt ống.

Phân tích chuyên sâu: So sánh DN25 và DN32 flange

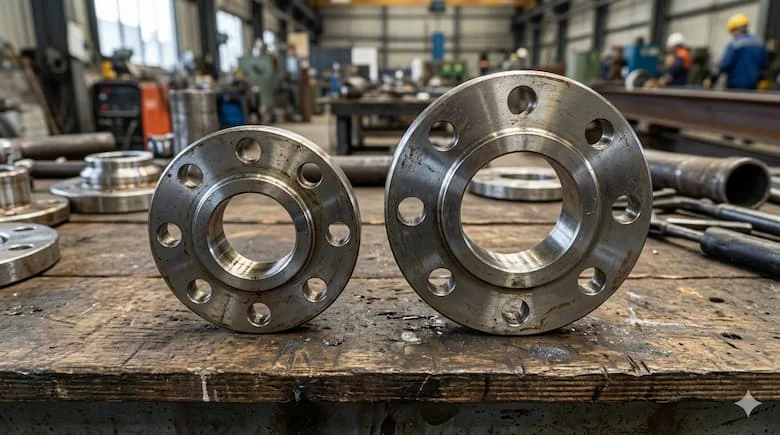

Mặc dù cả hai đều là dòng mặt bích nhỏ, nhưng sự khác biệt về thông số kỹ thuật là rào cản khiến chúng không thể thay thế cho nhau.

Bảng so sánh thông số cơ bản

Phân loại flange DN25 & DN32 phổ biến

Dựa vào phương thức kết nối và yêu cầu kỹ thuậtDN25 32 flange được chia thành các loại chính:

• Slip-on (Mặt bích rỗng): Ống được xỏ vào trong lòng bích rồi hàn kín. Dễ lắp đặt, giá thành rẻ.

• Weld Neck (Mặt bích hàn cổ): Có phần cổ dài, hàn đối đầu với ống. Chịu áp suất cao và chống rung cực tốt.

• Threaded (Mặt bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho hệ thống khí hoặc nơi cấm lửa.

• Blind (Mặt bích mù): Dùng để bịt đầu ống hoặc chờ mở rộng hệ thống sau này.

Thông số kỹ thuật cần quan tâm (Theo tiêu chuẩn JIS 10K)

Để xác định chính xác bạn đang cầm trên tay loại nào, hãy chú ý đến các số liệu sau:

• OD (Outer Diameter): Đường kính ngoài của toàn bộ mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để lắp khớp.

• Số lỗ bu lông: Thông thường DN25 và DN32 chuẩn JIS 10K đều có 4 lỗ bu lông, nhưng kích thước lỗ và PCD hoàn toàn khác nhau.

• Độ dày: Tùy thuộc vào áp lực làm việc (PN10, PN16, 10K, Class 150).

Lưu ý chuyên gia: Sai lệch PCD dù chỉ 2-3mm cũng khiến bạn không thể xỏ bu lông qua mặt bích đối diện. Đừng bao giờ cố gắng đục rộng lỗ bu lông vì sẽ làm mất an toàn hệ thống.

Ứng dụng thực tế của DN25 và DN32 flange

Kích thước dn25 32 flange cực kỳ phổ biến trong đời sống và sản xuất công nghiệp nhẹ:

1. Hệ thống nước sinh hoạt: Dùng trong các trạm bơm tăng áp, kết nối đồng hồ nước và bồn chứa tại các chung cư, nhà cao tầng.

2. Hệ thống HVAC: Kết nối các đường ống dẫn nước lạnh (chilled water) cho dàn lạnh điều hòa trung tâm.

3. Hệ thống PCCC: Dùng cho các nhánh ống chữa cháy nhỏ, kết nối đầu phun hoặc tủ chữa cháy vách tường.

4. Công nghiệp thực phẩm: Kết nối các bồn chứa inox trong quy trình sản xuất nước giải khát, bia rượu.

Những sai lầm thường gặp khi mua và lắp đặt

• Nhầm lẫn kích thước: Nghĩ rằng ống 1-1/4" (DN32) có thể dùng bích 1" (DN25) vì "trông nó cũng xêm xêm".

• Sai tiêu chuẩn: Lắp bích DN25 chuẩn JIS (Nhật) vào thiết bị chuẩn ANSI (Mỹ). Dù cùng là 1 inch nhưng số lỗ và khoảng cách lỗ khác nhau hoàn toàn.

• Bỏ qua vật liệu: Dùng mặt bích thép carbon cho môi trường hóa chất dẫn đến gỉ sét nhanh chóng.

Hướng dẫn Checklist chọn đúng flange DN25 / DN32

Để đảm bảo mua đúng, dùng trúng, hãy tuân thủ checklist sau:

• Xác định chính xác DN: Kiểm tra bản vẽ kỹ thuật hoặc đo đường kính ngoài của ống hiện có.

• Xác định tiêu chuẩn: Hệ thống của bạn đang dùng chuẩn gì? (JIS 10K, ANSI Class 150, hay DIN PN16).

• Đo PCD: Nếu không có nhãn mác, hãy đo khoảng cách tâm giữa 2 lỗ bu lông đối diện.

• Chọn vật liệu phù hợp: Thép đen (A105), thép mạ kẽm hay Inox 304/316 tùy môi trường lưu chất.

Lưu ý sống còn khi lắp đặt

1. Siết bu lông đều lực: Hãy siết theo hình sao (đối xứng) để mặt bích ép đều vào gioăng, tránh hiện tượng vênh bích gây rò rỉ.

2. Sử dụng gioăng đúng size: Gioăng phải phù hợp với đường kính trong của bích để không cản trở dòng chảy.

3. Kiểm tra rò rỉ: Luôn thực hiện thử áp trước khi đưa vào vận hành chính thức.

FAQ: Câu hỏi thường gặp về dn25 32 flange

1. DN 25 32 Flange khác nhau bao nhiêu mm?

Đường kính trong của chúng chênh nhau khoảng 7-8mm, nhưng đường kính ngoài và khoảng cách lỗ bu lông (PCD) của mặt bích chênh lệch khá nhiều tùy theo tiêu chuẩn.

2. Có thể dùng mặt bích DN32 cho ống DN25 không?

Tuyệt đối không. Ống sẽ bị lỏng, không thể hàn kín và tâm lỗ bu lông sẽ không khớp với thiết bị đầu cuối.

3. Mặt bích DN25 có bao nhiêu lỗ bu lông?

Hầu hết các tiêu chuẩn thông dụng (JIS, DIN, ANSI) cho size DN25 đều sử dụng cấu hình 4 lỗ bu lông.

4. Tại sao bích Inox 304 DN25 đắt hơn bích thép?

Vì Inox 304 có khả năng chống ăn mòn, chịu được hóa chất và đảm bảo vệ sinh thực phẩm cao hơn nhiều so với thép carbon thông thường.

5. Giá mặt bích DN25 và DN32 hiện nay bao nhiêu?

Giá dao động từ vài chục ngàn đến vài trăm ngàn đồng tùy vào vật liệu, tiêu chuẩn và xuất xứ.

Kết luận

Việc thấu hiểu về dn 25 32 flange không chỉ giúp bạn tránh được những sai sót kỹ thuật sơ đẳng mà còn đảm bảo sự vận hành trơn tru cho toàn bộ hệ thống đường ống. Sự chênh lệch nhỏ về kích thước giữa DN25 và DN32 có thể dẫn đến rủi ro rò rỉ lớn nếu không được kiểm tra kỹ lưỡng ngay từ khâu đặt hàng.
