Tối ưu hóa hệ thống nước với Pump Grundfos Catalogue: Hướng dẫn chuyên sâu từ chuyên gia

Bạn đang đứng trước nhiệm vụ thiết kế một hệ thống HVAC cho tòa nhà cao tầng hay đơn giản là nâng cấp trạm bơm cấp nước cho nhà máy? Tình huống phổ biến nhất mà các kỹ sư và chủ đầu tư thường gặp phải là lạc giữa "ma trận" hàng nghìn model bơm với các thông số tương tự nhau. Việc chọn đại một chiếc bơm dựa trên cảm tính hoặc chỉ nhìn vào công suất motor là một sai lầm đắt giá. Chọn sai thiết bị không chỉ gây lãng phí điện năng mà còn dẫn đến tình trạng rung lắc, xâm thực và giảm tuổi thọ hệ thống nhanh chóng.

Đó là lý do pump Grundfos catalogue trở thành "kim chỉ nam" không thể thiếu. Đây không chỉ là một tệp tài liệu quảng cáo; nó là công cụ kỹ thuật giúp bạn xem xét toàn bộ dải sản phẩm, so sánh hiệu suất và đưa ra quyết định chính xác nhất dựa trên nhu cầu thực tế. Bài viết này sẽ phân tích sâu cách khai thác catalogue Grundfos để tối ưu hóa chi phí và vận hành bền bỉ.

Catalogue bơm Grundfos là gì?

Về cốt lõi, catalogue bơm Grundfos là một hệ thống dữ liệu kỹ thuật toàn diện được chuẩn hóa toàn cầu. Nó không đơn thuần là danh mục sản phẩm mà là một "bản đồ năng lượng". Tài liệu này bao gồm danh sách các dòng bơm, thông số vật liệu, hướng dẫn lắp đặt và quan trọng nhất là các biểu đồ đặc tính (pump curves).

Trong mỗi trang catalogue, bạn sẽ tìm thấy:

• Technical Specs: Chi tiết về điện áp, tần số, cấp bảo vệ và vật liệu cấu tạo (inox, gang, composite).

• Installation Guidelines: Các yêu cầu về không gian và kỹ thuật lắp đặt để đảm bảo bơm vận hành đúng thiết kế.

• Dữ liệu thủy động lực học: Giúp người dùng hình dung rõ khả năng chịu tải của thiết bị trong các điều kiện khắc nghiệt.

Nguyên lý và bản chất của catalogue bơm

Bản chất của một bộ catalogue bơm chuyên nghiệp là cầu nối giữa nhu cầu thực tế và hiệu suất thiết bị. Nếu bạn chỉ nhìn bơm như một thiết bị quay, bạn sẽ bỏ lỡ 80% giá trị của nó. Catalogue giúp kỹ sư thực hiện việc "mapping" (ánh xạ) các biến số phức tạp của hệ thống vào biểu đồ năng lực của máy bơm.

Cốt lõi của việc đọc hiểu tài liệu này nằm ở ba thông số then chốt:

1. Flow (Lưu lượng - Q): Lượng chất lỏng bơm được trong một đơn vị thời gian.

2. Head (Cột áp - H): Khả năng đẩy nước lên cao hoặc thắng sức cản (ma sát) của đường ống.

3. Efficiency (Hiệu suất): Tỷ lệ chuyển hóa điện năng thành thủy năng.

Hiểu rõ catalogue bơm Grundfos đồng nghĩa với việc bạn hiểu cách dòng chảy tương tác với bánh công tác (impeller), từ đó dự đoán được mức tiêu thụ điện và độ ồn của hệ thống khi vận hành.

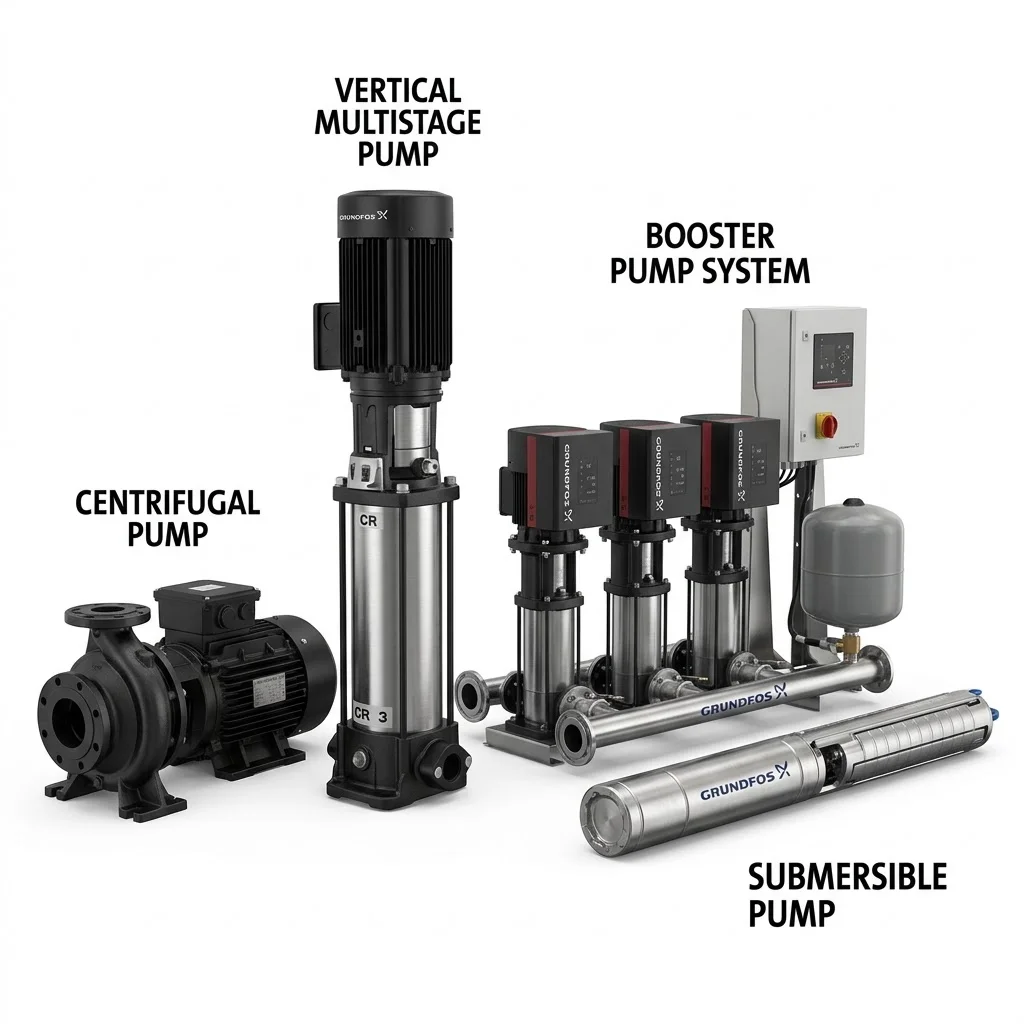

Phân tích các dòng sản phẩm trong Pump Grundfos Catalogue

Sự đa dạng của Grundfos là một lợi thế, nhưng cũng là thách thức nếu bạn không nắm rõ phân loại. Trong catalogue, sản phẩm thường được chia theo mục đích sử dụng và đặc tính thủy lực:

• Bơm ly tâm trục đứng (CR/CRI/CRN): Đây là "linh hồn" của Grundfos trong công nghiệp. Dòng CR nổi tiếng với khả năng chịu áp suất cực cao và độ bền vượt trội, thường dùng trong hệ thống lọc RO hoặc cấp nước nồi hơi.

• Bơm ly tâm trục ngang (CM/CME): Thiết kế nhỏ gọn, phù hợp cho các ứng dụng dân dụng hoặc tăng áp cục bộ trong các dây chuyền sản xuất nhỏ.

• Bơm tuần hoàn (UPS/MAGNA): Chuyên dụng cho hệ thống điều hòa trung tâm (HVAC) và nước nóng, ưu tiên khả năng vận hành êm ái và tiết kiệm điện.

• Bơm chìm giếng khoan (SP/SQ): Được chế tạo hoàn toàn bằng thép không gỉ để hoạt động sâu dưới lòng đất, chống ăn mòn và cát.

Mỗi dòng bơm được thiết kế với một triết lý riêng. Chẳng hạn, dòng SP tập trung vào độ bền vật liệu trong môi trường ngập nước, trong khi dòng CR lại ưu tiên khả năng module hóa để thay thế linh kiện dễ dàng.

Các thông số kỹ thuật "vàng" cần lưu ý

Khi lật mở catalogue bơm Grundfos, có 5 thông số bạn tuyệt đối không được lướt qua:

1. Flow rate (Q): Cần xác định chính xác nhu cầu sử dụng tại thời điểm cao điểm.

2. Head (H): Phải tính toán kỹ tổn thất áp suất trên toàn tuyến ống, không chỉ là chiều cao thẳng đứng.

3. Power (P): Công suất trục và công suất motor. Một sai lầm phổ biến là chọn bơm chỉ dựa vào HP (mã lực).

4. Efficiency Curve (Đường hiệu suất): Luôn chọn bơm có điểm vận hành (Duty Point) nằm gần vùng BEP (Best Efficiency Point). Đây là vùng bơm hoạt động bền nhất và ít tốn điện nhất.

5. NPSH (Net Positive Suction Head): Thông số cực kỳ quan trọng để tránh hiện tượng cavitation (xâm thực) – kẻ thù số một làm rỗ cánh bơm và gây tiếng ồn như tiếng đá ném vào vỏ bơm.

Insight chuyên gia: Đừng bao giờ chọn bơm có công suất quá dư thừa. Một chiếc bơm quá lớn so với hệ thống sẽ chạy ở vùng hiệu suất thấp, gây lãng phí điện năng và nhanh hỏng phớt cơ khí.

So sánh các dòng bơm Grundfos phổ biến

Việc so sánh này giúp bạn nhanh chóng khoanh vùng sản phẩm trước khi đi sâu vào chi tiết kỹ thuật bên trong catalogue.

Ứng dụng thực tế: Khi nào bạn cần đến Catalogue?

Catalogue không chỉ dùng khi mua mới. Bạn sẽ cần đến nó trong suốt vòng đời của hệ thống:

• Giai đoạn thiết kế: Lập toán, chọn model để đưa vào bản vẽ kỹ thuật.

• Giai đoạn thay thế: Khi bơm cũ hỏng, bạn cần tra cứu catalogue để tìm model tương đương hoặc phiên bản nâng cấp có kích thước lắp đặt tương đồng (Retrofit).

• Tối ưu hóa năng lượng: Kiểm tra xem bơm hiện tại có đang chạy sai vùng hiệu suất hay không để điều chỉnh bằng biến tần (VFD).

Sai lầm thường gặp khiến bạn mất tiền tỷ

Nhiều đơn vị mua hàng thường mắc sai lầm là chỉ chọn theo giá và công suất (kW). Họ bỏ qua hoàn toàn Pump Curve. Kết quả là bơm mua về không đẩy đủ nước lên tầng mái, hoặc bơm chạy quá tải gây cháy motor liên tục. Việc bỏ qua thông số nhiệt độ môi trường và nhiệt độ chất lỏng cũng khiến các chi tiết cao su, phớt chặn trong bơm bị biến dạng chỉ sau vài tuần sử dụng.

Hướng dẫn cách đọc Pump Grundfos Catalogue chuẩn xác

Để chọn được thiết bị hoàn hảo, hãy tuân thủ quy trình 4 bước sau:

1. Xác định nhu cầu (Input): Bạn cần bao nhiêu $m^3/h$ và cột áp bao nhiêu mét?

2. Chọn dòng bơm (Series): Dựa vào đặc tính chất lỏng (nước sạch, nước thải, hóa chất) để chọn dòng CR, CM hay SP.

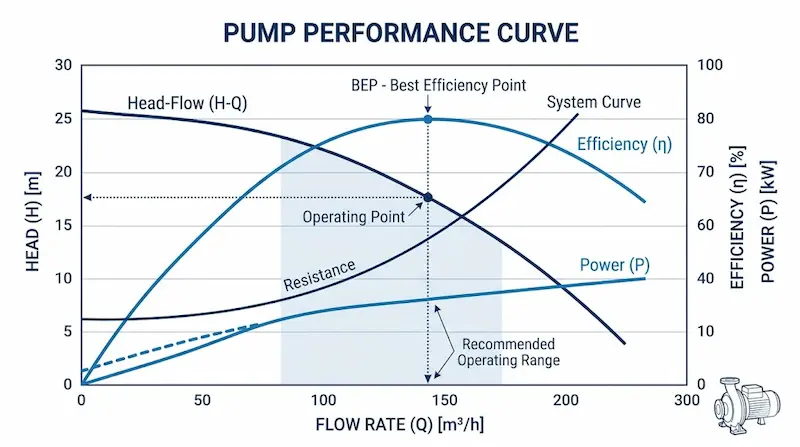

3. Phân tích Pump Curve: Dóng hàng ngang từ cột áp (H) và hàng dọc từ lưu lượng (Q). Điểm giao nhau chính là điểm vận hành. Điểm này phải nằm trong dải làm việc khuyến cáo của nhà sản xuất (vùng tô đậm trên biểu đồ).

4. Kiểm tra điều kiện biên: Xem xét điện áp (1 pha hay 3 pha), vật liệu đầu bơm (gang hay inox 316) có phù hợp với môi trường thực tế không.

Checklist nhanh trước khi đặt hàng:

• Đã xác định đúng Q và H thực tế chưa?

• Điểm vận hành có nằm gần vùng hiệu suất cao (BEP) không?

• Chỉ số NPSH của hệ thống có lớn hơn NPSH của bơm không?

• Vật liệu bơm có chịu được tính chất hóa học của chất lỏng không?

FAQ – Giải đáp thắc mắc về Pump Grundfos Catalogue

Câu hỏi: Tôi có thể tải Pump Grundfos catalogue ở đâu chính xác nhất?

Bạn nên tải trực tiếp từ website chính thức của Grundfos toàn cầu hoặc thông qua công cụ Grundfos Product Center. Tránh dùng các bản catalogue cũ trôi nổi trên mạng vì thông số có thể đã thay đổi.

Câu hỏi: Catalogue có được cập nhật thường xuyên không?

Có, Grundfos thường xuyên cập nhật catalogue khi có dòng sản phẩm mới hoặc cải tiến về hiệu suất động cơ (ví dụ từ tiêu chuẩn IE2 lên IE3, IE4, IE5).

Câu hỏi: Làm sao để đọc pump curve nếu tôi không phải kỹ sư?

Bạn chỉ cần nhớ: Trục ngang là lưu lượng, trục đứng là áp suất. Bơm tốt nhất là bơm có điểm giao nhau nằm ở giữa biểu đồ, không nằm quá sát hai đầu mút của đường cong.

Câu hỏi: Có cần thuê chuyên gia tư vấn khi đã có catalogue không?

Mặc dù catalogue rất chi tiết, nhưng với các hệ thống phức tạp, bạn vẫn nên tham vấn ý kiến kỹ sư từ các nhà phân phối ủy quyền để đảm bảo các yếu tố về thủy lực và bảo hành.

Kết luận: Catalogue là chìa khóa của hiệu suất

Catalogue bơm Grundfos không đơn thuần là một cuốn tài liệu giới thiệu sản phẩm. Nó là công cụ ra quyết định chiến lược, giúp bạn bảo vệ khoản đầu tư của mình. Việc hiểu và sử dụng catalogue đúng cách chính là giải pháp hữu hiệu nhất để tiết kiệm chi phí điện năng, giảm thiểu sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện.

Đừng để những sai lầm nhỏ trong khâu chọn lựa dẫn đến hậu quả lớn về vận hành. Hãy bắt đầu bằng việc nghiên cứu kỹ các biểu đồ hiệu suất và thông số kỹ thuật ngay hôm nay.
