Flange DN50 PN40: Tiêu Chuẩn Vàng Cho Hệ Thống Áp Lực Cao

Flange DN 50 PN 40 – Vì sao cần chọn đúng?

Trong lắp đặt hệ thống đường ống công nghiệp, đặc biệt là các hệ thống hơi bão hòa, dầu nóng hoặc nước áp lực cao, việc lựa chọn phụ kiện kết nối không bao giờ là chuyện "ước chừng". Thực tế, nhiều kỹ thuật viên khi đối mặt với yêu cầu lắp đặt flange DN 50 PN 40 thường mắc sai lầm tai hại: đánh tráo hoặc sử dụng nhầm các dòng mặt bích có định mức áp suất thấp hơn như PN16 hay PN25 vì chúng có cùng kích thước đường kính ngoài.

Vấn đề nằm ở chỗ, chỉ số PN40 không đơn thuần là một con số ký hiệu; nó đại diện cho ngưỡng an toàn tối đa mà hệ thống có thể chịu đựng. Khi bạn lắp một mặt bích không đủ khả năng chịu áp vào môi trường áp lực cao, hệ quả nhẹ nhất là tình trạng rò rỉ tại mối nối, làm hao hụt công suất. Trong trường hợp xấu nhất, hiện tượng "nổ" hệ thống tại điểm kết nối có thể xảy ra, gây thiệt hại khổng lồ về tài sản và đe dọa trực tiếp đến tính mạng con người. PN40 không chỉ là một thông số kỹ thuật — nó chính là chốt chặn an toàn quyết định vận mệnh của toàn bộ công trình.

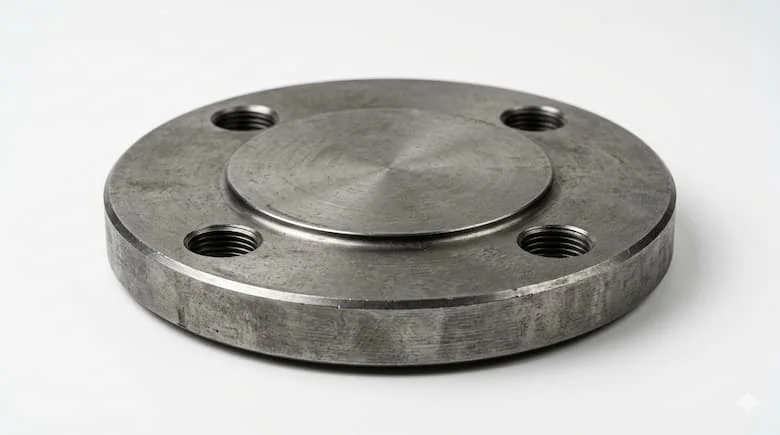

Flange DN 50 PN 40 là gì?

Để hiểu sâu về sản phẩm, trước hết ta cần bóc tách các ký hiệu kỹ thuật. Flange DN50 PN40 là loại mặt bích có kích thước danh nghĩa (Nominal Diameter) là DN50, tương đương với đường ống có đường kính ngoài xấp xỉ 60.3mm (hoặc 2 inch theo hệ inch).

Ký hiệu PN40 (Pressure Nominal) chỉ áp lực làm việc định mức của mặt bích là 40 bar (tương đương khoảng $40 kg/cm^2$ ) ở điều kiện nhiệt độ tiêu chuẩn. Đây là dòng mặt bích thuộc phân khúc áp lực trung bình - cao, được thiết kế với độ dày và vật liệu đặc thù để chống lại lực tác động lớn từ dòng lưu chất.

Vai trò cốt yếu của thiết bị này là tạo ra điểm kết nối linh hoạt giữa các đoạn ống, hoặc giữa ống với van và các thiết bị đo lường. Trong môi trường công nghiệp nặng, nó đảm bảo sự ổn định tuyệt đối cho các mối nối vốn là điểm yếu nhất trong cấu trúc đường ống.

Nguyên lý hoạt động của flange áp lực cao

Cơ chế hoạt động của mặt bích DN50 PN40 dựa trên nguyên lý ép kín cơ học. Kết nối này được tạo thành từ "bộ ba" không thể tách rời: Mặt bích – Gioăng (Gasket) – Bu lông.

Khi chúng ta siết chặt các bu lông qua 4 lỗ trên thân mặt bích, lực ép cực lớn sẽ tác động trực tiếp lên bề mặt gioăng nằm giữa hai mặt bích. Lực này làm biến dạng nhẹ lớp gioăng, điền đầy các khe hở li ti trên bề mặt kim loại, từ đó tạo ra một màng ngăn tuyệt đối không cho lưu chất thoát ra ngoài.

Đối với dòng áp lực cao như PN40, yêu cầu về sự đồng nhất giữa vật liệu và độ dày của mặt bích là cực kỳ khắt khe. Nếu mặt bích quá mỏng hoặc vật liệu có độ cứng không đạt, dưới lực siết bu lông lớn và áp suất nội tại của dòng chảy, mặt bích sẽ bị biến dạng (vênh), dẫn đến mất độ kín khít và gây rò rỉ tức thì.

Phân loại flange DN 50 PN 40 theo mục đích sử dụng

Tùy vào yêu cầu kỹ thuật của mối nối, flange DN50 PN40 thường được chia thành 3 loại phổ biến nhất:

• Weld Neck Flange (Mặt bích cổ hàn): Đây là loại được khuyến nghị hàng đầu cho tiêu chuẩn PN40. Với thiết kế có phần cổ dài để hàn trực tiếp vào đầu ống, loại này giúp chuyển đổi ứng suất từ mặt bích sang ống, tăng khả năng chịu áp và giảm sự tích tụ áp lực tại mối hàn.

• Slip-on Flange (Mặt bích hàn trượt): Có đường kính trong lớn hơn đường ống một chút để trượt ống vào bên trong và hàn cả hai mặt. Loại này dễ lắp đặt nhưng khả năng chịu áp lực và độ bền mỏi thấp hơn so với Weld Neck.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống, thường được lắp đặt tại các vị trí chờ hoặc cuối đường ống để ngăn dòng chảy.

Insight chuyên gia: Đối với hệ thống vận hành liên tục ở mức áp suất 35-40 bar, hãy luôn ưu tiên sử dụng Weld Neck Flange. Độ bền cơ học của kiểu kết nối này giúp giảm thiểu rủi ro nứt vỡ mối hàn dưới tác động của sự rung lắc và giãn nở nhiệt.

Thông số kỹ thuật flange DN 50 PN 40 theo tiêu chuẩn DIN/EN

Việc nắm vững thông số kích thước là điều bắt buộc để tránh mua nhầm hàng hoặc lắp đặt không khớp. Dưới đây là bảng thông số tiêu chuẩn cho mặt bích DN50 PN40 (thường tuân theo hệ tiêu chuẩn DIN 2635 hoặc EN 1092-1):

Lưu ý: Độ dày 20mm là điểm khác biệt lớn nhất giúp PN40 vượt trội hơn so với PN16 (thường chỉ dày 18mm). Khoảng cách tâm lỗ bu lông giống nhau giữa các cấp áp suất thường gây ra sự nhầm lẫn khi mua hàng, vì vậy hãy kiểm tra độ dày và ký hiệu trên thân bích.

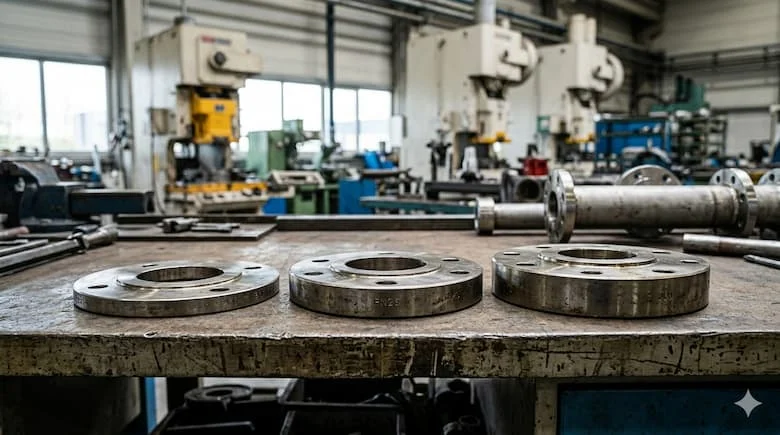

So sánh PN16 – PN25 – PN40: Sự khác biệt nằm ở đâu?

Sự khác biệt giữa các cấp áp suất chủ yếu nằm ở khả năng chịu tải và độ dày vật liệu:

Tại sao PN40 cần dày hơn? Khi áp lực bên trong đường ống lên đến 40 bar, lực tác động lên mỗi $cm^2$ bề mặt là rất lớn. Nếu sử dụng mặt bích mỏng, lực ép từ bu lông kết hợp với áp suất nội tại sẽ gây ra hiện tượng uốn cong mặt bích. Chỉ cần một độ vênh nhỏ (vài micromet), áp suất cao sẽ ngay lập tức "xé rách" lớp gioăng và gây ra sự cố.

Flange DN50 PN40 dùng trong hệ thống nào?

Nhờ khả năng chịu tải bền bỉ, flange DN50 PN40 là linh kiện không thể thiếu trong các môi trường khắc nghiệt:

1. Hệ thống hơi bão hòa (Steam): Hơi nước áp lực cao yêu cầu sự kín khít tuyệt đối để tránh thất thoát nhiệt và đảm bảo an toàn vận hành lò hơi.

2. Ngành dầu khí & Hóa chất: Các lưu chất có tính ăn mòn hoặc dễ cháy nổ dưới áp suất cao bắt buộc phải sử dụng mặt bích PN40 (thường là thép không gỉ 304/316) để đảm bảo an toàn môi trường.

3. Nhà máy công nghiệp nặng: Như nhà máy xi măng, luyện kim, nơi các hệ thống khí nén và thủy lực cần sức chịu đựng lớn.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Ngay cả những kỹ sư có kinh nghiệm cũng đôi khi mắc phải các lỗi sau:

• Nhầm lẫn thông số hình học: Vì PN16, PN25 và PN40 của DN50 có cùng số lỗ bu lông (4 lỗ) và cùng đường kính tâm lỗ, nhiều người tin rằng chúng có thể thay thế cho nhau. Đây là sai lầm cực kỳ nguy hiểm.

• Dùng sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất chỉ vì nó đạt chuẩn PN40. Sự ăn mòn sẽ làm giảm độ dày mặt bích nhanh chóng, khiến chỉ số PN40 ban đầu không còn ý nghĩa.

• Quên kiểm tra áp lực thực tế: Hệ thống chạy ở 38 bar nhưng chỉ dùng bích PN40 loại rẻ tiền, không có chứng chỉ xuất xứ (CO/CQ), dẫn đến rủi ro nứt vỡ dưới áp lực cận biên.

Cách chọn Flange DN50 PN40 đúng chuẩn (Checklist)

Để đảm bảo hiệu quả đầu tư và an toàn hệ thống, hãy tuân thủ checklist sau:

•  Xác định đúng kích thước: Đường ống phải là DN50 (Phi 60mm).

•  Kiểm tra chỉ số PN: Phải có ký hiệu PN40 dập nổi trên thân mặt bích.

•  Lựa chọn kiểu kết nối: Ưu tiên Weld Neck cho hơi, Slip-on cho chất lỏng.

•  Vật liệu phù hợp: Thép A105 cho ứng dụng nhiệt độ cao, Inox 304/316 cho môi trường ăn mòn.

•  Tiêu chuẩn sản xuất: Đảm bảo sản phẩm tuân theo DIN hoặc EN 1092-1 để đồng bộ với các thiết bị khác trong hệ thống.

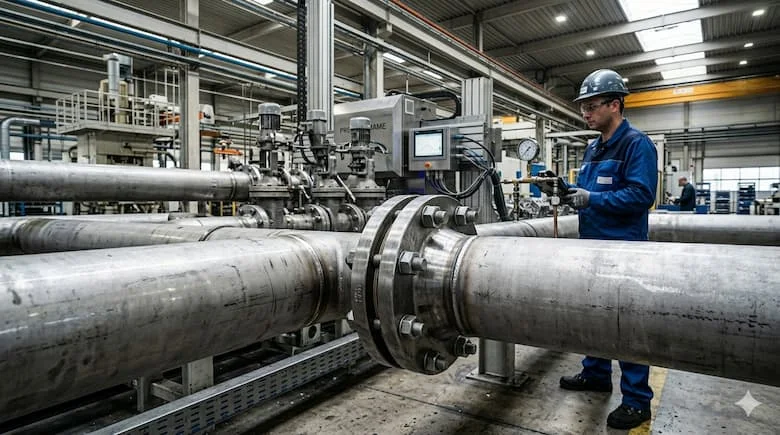

Lưu ý sống còn khi lắp đặt mặt bích áp lực cao

Việc lắp đặt đúng kỹ thuật chiếm 50% độ bền của mối nối:

1. Siết bu lông theo hình sao: Không bao giờ siết vòng tròn. Hãy siết đối xứng để lực ép lên gioăng đều nhất, tránh làm vênh mặt bích.

2. Sử dụng gioăng chuyên dụng: Với PN40, nên dùng gioăng chì (Graphite) có lõi thép hoặc gioăng kim loại (Spiral Wound Gasket) để chịu được lực ép và nhiệt độ.

3. Test áp lực: Luôn thực hiện thử nghiệm áp lực (Hydrotest) ở mức 1.5 lần áp suất làm việc trước khi đưa vào vận hành chính thức.

4. Kiểm tra định kỳ: Các bu lông có thể bị lỏng do giãn nở nhiệt; cần kiểm tra và siết lại sau 1-2 tháng vận hành đầu tiên.

Câu hỏi thường gặp về mặt bDN50 PN40

1. DN50 là bao nhiêu inch?

DN50 tương đương với ống 2 inch (đường kính ngoài thực tế khoảng 60.3mm).

2. PN40 chịu được tối đa bao nhiêu bar?

PN40 chịu được áp suất danh nghĩa 40 bar ở điều kiện nhiệt độ thường. Khi nhiệt độ tăng cao, khả năng chịu áp sẽ giảm dần theo biểu đồ nhiệt - áp của vật liệu.

3. Có thể thay thế PN40 bằng PN16 không?

Tuyệt đối KHÔNG. PN16 không đủ độ dày và độ bền vật liệu để chịu mức áp suất 40 bar, việc thay thế này sẽ gây nổ mối nối.

4. Tại sao mặt bích PN40 của tôi có 8 lỗ thay vì 4 lỗ?

Thông thường DN50 PN40 theo tiêu chuẩn DIN/EN chỉ có 4 lỗ. Nếu bạn thấy 8 lỗ, có thể đó là tiêu chuẩn JIS (Nhật Bản) hoặc ANSI (Mỹ). Hãy kiểm tra lại tiêu chuẩn của toàn hệ thống để đảm bảo tính đồng bộ.

5. Giá flange DN50 PN40 bao nhiêu?

Giá phụ thuộc vào vật liệu (Thép hay Inox) và xuất xứ (Việt Nam, Trung Quốc, EU). Liên hệ đơn vị uy tín để nhận báo giá chính xác kèm chứng chỉ chất lượng.

Kết luận

Lựa chọn flange DN50 PN40 không chỉ là việc mua một phụ kiện cơ khí, mà là mua sự an tâm cho toàn bộ quy trình vận hành. Việc hiểu đúng bản chất, thông số và cách lắp đặt dòng mặt bích này sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì, tránh được những tai nạn đáng tiếc và tối ưu hóa hiệu suất làm việc của máy móc.
