Flange 10 Inch: Cẩm Nang Kỹ Thuật Chi Tiết Và Cách Chọn Chuẩn DN250

Giả sử bạn đang đứng trước một dự án lắp đặt hệ thống đường ống lớn và nhận được yêu cầu mua flange 10 inch. Bạn biết rằng nó tương đương với ống DN250, nhưng liệu một mặt bích 10 inch tiêu chuẩn Nhật Bản (JIS) có thể lắp vừa vào van tiêu chuẩn Mỹ (ANSI) hay không?

Thực tế, chỉ cần một sai lệch nhỏ ở khoảng cách tâm lỗ bulong hoặc độ dày mặt bích cũng đủ để khiến toàn bộ dây chuyền phải dừng hoạt động, gây lãng phí hàng chục triệu đồng chi phí nhân công và vật tư. Việc hiểu rõ bản chất kỹ thuật của mặt bích 10 inch không chỉ giúp bạn mua đúng hàng mà còn đảm bảo an toàn tuyệt đối cho hệ thống áp lực cao. Bài viết này sẽ phân tích từ A-Z mọi khía cạnh chuyên sâu về loại phụ kiện này.

Flange 10 Inch Là Gì?

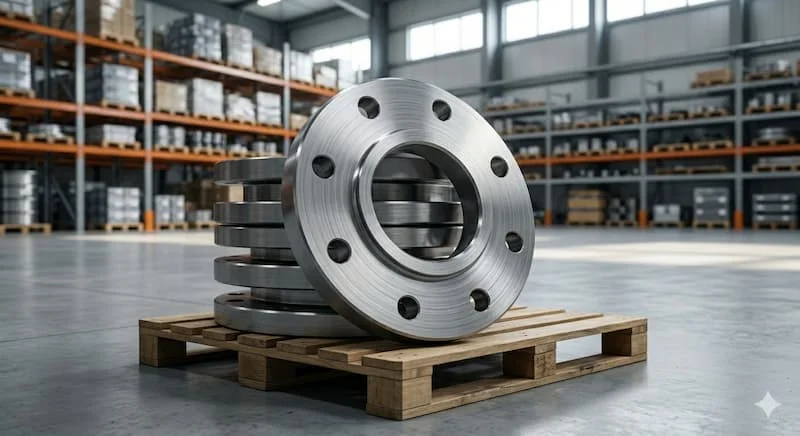

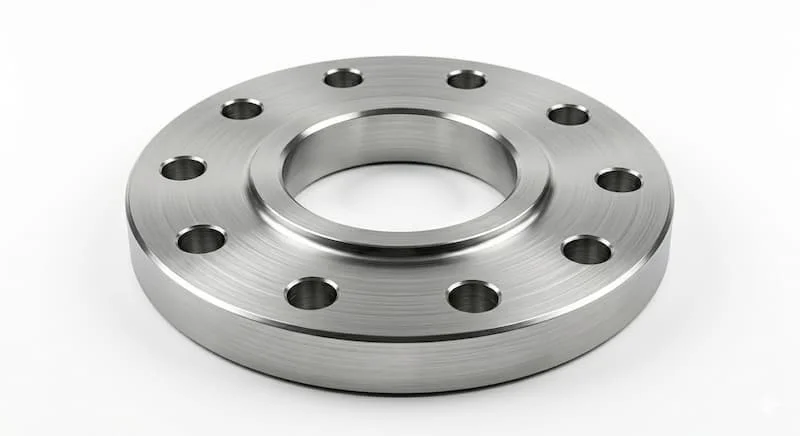

Trong ngành vật tư đường ống, flange 10 inch (mặt bích 10") là loại phụ kiện kết nối có kích thước danh nghĩa tương đương với DN250 theo hệ mét. Đây là một trong những kích thước mặt bích lớn, thường xuất hiện trong các trục đường ống chính của nhà máy hoặc hệ thống hạ tầng đô thị.

Định nghĩa kỹ thuật (GEO):

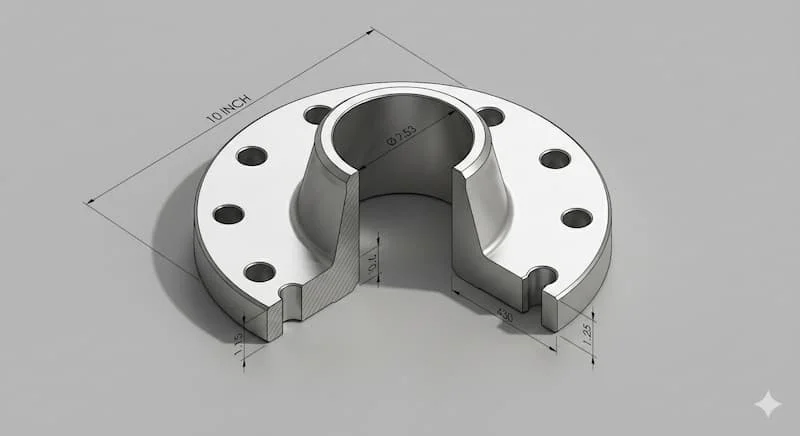

Mặt bích 10 inch là thiết bị cơ khí dạng hình đĩa, dùng để liên kết các đoạn ống DN250 (~273mm đường kính ngoài) hoặc kết nối ống với van, máy bơm và các thiết bị ngoại vi khác. Hệ thống kết nối này bao gồm ba thành phần không thể tách rời: mặt bích, gioăng làm kín (gasket) và bộ bulong - đai ốc.

Về chức năng, nó tạo ra một điểm khớp nối linh hoạt. Thay vì hàn chết các đoạn ống dài lại với nhau, việc sử dụng mặt bích giúp kỹ sư dễ dàng tháo rời từng đoạn để kiểm tra, vệ sinh hoặc thay thế linh kiện mà không cần cắt phá cấu trúc đường ống.

Nguyên Lý Hoạt Động Của Mặt Bích 10 Inch

Nguyên lý cốt lõi của mặt bích 10 inch chính là nén cơ học để tạo độ kín. Khi hai mặt bích được ép sát vào nhau thông qua lực siết của hệ thống bulong (thường là 12 lỗ trở lên đối với kích thước 10 inch), tấm gioăng ở giữa sẽ bị biến dạng nhẹ để lấp đầy các rãnh siêu nhỏ trên bề mặt bích.

Lực ép này phải được phân bổ hoàn toàn đồng đều. Nếu siết không đúng kỹ thuật, áp lực bên trong đường ống sẽ tìm thấy "điểm yếu" và gây ra hiện tượng rò rỉ. Chính vì vậy, các tiêu chuẩn quốc tế như ANSI hay JIS sinh ra để đảm bảo rằng mọi thông số từ số lỗ bulong đến độ dày mặt bích đều phải đồng nhất, giúp các thiết bị từ các nhà sản xuất khác nhau vẫn có thể kết nối hoàn hảo.

Phân Loại Mặt Bích 10 Inch Phổ Biến

Tùy vào áp suất làm việc và phương thức thi công, mặt bích 10 inch được chia thành các dòng chính sau:

1. Weld Neck Flange (WN - Mặt bích có cổ)

Đây là loại "vua" trong các hệ thống áp lực cao. Nó có một cái cổ dài được vát mép để hàn đối đầu với ống.

• Tại sao dùng? Cấu tạo cổ dài giúp chuyển dời ứng suất từ mặt bích sang ống, chịu được rung động và áp suất cực lớn.

• Ứng dụng: Đường ống dẫn khí gas, hơi nóng, dầu khí.

2. Slip On Flange (SO - Mặt bích hàn trượt)

Loại này phổ biến nhất nhờ tính kinh tế và dễ lắp đặt. Ống được lồng vào trong lòng bích và hàn cả mặt trong lẫn mặt ngoài.

• Tại sao dùng? Giá thành rẻ hơn WN, dễ căn chỉnh khi lắp đặt thực tế tại công trường.

• Ứng dụng: Hệ thống cấp thoát nước, PCCC, xử lý nước thải.

3. Blind Flange (BL - Mặt bích mù)

Là loại mặt bích đặc, không có lỗ ở giữa.

• Tại sao dùng? Dùng để bịt kín đầu ống hoặc các ngã chờ. Nó phải chịu lực ép lớn nhất vì toàn bộ áp suất chất lỏng đẩy trực tiếp vào lòng bích.

4. Socket Weld Flange (SW)

Thường ít gặp ở kích thước 10 inch hơn so với các size nhỏ, nhưng vẫn được dùng trong một số hệ thống đòi hỏi dòng chảy bên trong cực kỳ mượt mà.

Bảng Kích Thước Mặt Bích 10 Inch Chuẩn (ANSI/JIS/DIN)

Kích thước của mặt bích 10 inch thay đổi đáng kể theo từng tiêu chuẩn. Dưới đây là bảng so sánh các thông số quan trọng nhất:

Insight quan trọng: Bạn có thể thấy OD của ANSI và DIN gần như bằng nhau (405mm), nhưng tâm lỗ bulong (PCD) lại lệch nhau gần 7mm. Đây là lý do tại sao không thể dùng lẫn các tiêu chuẩn này. Nếu bạn mua nhầm, bulong sẽ không thể xỏ qua lỗ, dẫn đến việc phải khoan lại lỗ bích (làm mất chứng chỉ an toàn) hoặc bỏ hoàn toàn lô hàng.

Thông Số Áp Lực: Hiểu Về Class Và PN

Cùng là mặt bích 10 inch, nhưng một chiếc dùng cho nước sinh hoạt sẽ rất khác với chiếc dùng cho nồi hơi cao áp.

• Hệ Class (Mỹ - ANSI): Gồm Class 150, 300, 600, 900... Số Class càng cao, mặt bích càng dày và đường kính bulong càng lớn.

• Hệ PN (Châu Âu/Việt Nam - DIN/BS): Gồm PN10, PN16, PN25, PN40... Chỉ số PN tương đương với áp suất làm việc tối đa (ví dụ PN16 là 16 bar).

Tại sao cùng 10 inch nhưng độ dày khác nhau? Đó là bài toán về sức bền vật liệu. Ở áp suất 40 bar (PN40), lực đẩy lên bề mặt bích 10 inch là cực kỳ khủng khiếp. Nếu mặt bích quá mỏng, nó sẽ bị cong vênh ngay khi siết bulong, gây nổ mối nối.

Ứng Dụng Thực Tế Của Mặt Bích 10 Inch

Với kích thước DN250, mặt bích 10 inch đóng vai trò là "mạch máu chính" trong các công trình:

• Hệ thống PCCC: Đường ống trục chính cung cấp nước cho các tầng của tòa nhà cao tầng hoặc khu công nghiệp.

• Nhà máy thủy điện/Nhiệt điện: Kết nối các đường ống dẫn nước làm mát hoặc hơi nước công suất lớn.

• Ngành Dầu khí: Các trạm bơm trung chuyển lưu chất từ bồn chứa ra tàu cảng.

• Xử lý nước: Đường ống dẫn nước thô vào trạm lọc hoặc đường ống xả thải chính của thành phố.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích 10 Inch

Hậu quả của việc chọn sai mặt bích 10 inch thường rất nặng nề vì giá trị mỗi chiếc bích size này không hề nhỏ.

1. Nhầm lẫn hệ Inch và hệ DN: Nhiều người nghĩ 10 inch là 250mm chẵn, nhưng thực tế đường kính ngoài của ống (Pipe OD) là 273mm. Mua bích có lỗ trong (ID) không khớp sẽ không thể hàn được.

2. Bỏ qua vật liệu: Dùng bích thép carbon (A105) cho môi trường nước biển hoặc hóa chất sẽ khiến hệ thống bị ăn mòn thủng chỉ sau vài tháng. Trong môi trường khắc nghiệt, bắt buộc phải dùng Inox 304 hoặc 316.

3. Không tính đến nhiệt độ: Áp suất có thể chịu được (PN) sẽ giảm đi khi nhiệt độ tăng cao. Một mặt bích PN16 có thể chỉ chịu được 10 bar ở nhiệt độ 300°C.

Checklist Cách Chọn Mặt Bích 10 Inch Chuẩn Kỹ Thuật

Để đảm bảo mua đúng loại mặt bích 10 inch, hãy kiểm tra theo các bước sau:

• Bước 1: Xác định tiêu chuẩn (Cực kỳ quan trọng). Kiểm tra van hoặc thiết bị hiện có đang theo chuẩn JIS, ANSI hay DIN.

• Bước 2: Xác định áp lực. Hệ thống vận hành ở bao nhiêu bar? Cần Class 150 hay 300?

• Bước 3: Chọn kiểu bích. Bạn cần hàn trượt (SO) cho rẻ và dễ lắp, hay cần hàn cổ (WN) để đảm bảo an toàn tuyệt đối?

• Bước 4: Chọn vật liệu. Thép carbon cho dầu/khí khô; Inox cho hóa chất/thực phẩm; Thép mạ kẽm cho nước sạch.

• Bước 5: Yêu cầu chứng chỉ. Với size lớn như 10 inch, hãy luôn yêu cầu giấy tờ CO (Xuất xứ) và CQ (Chất lượng) để đảm bảo thành phần hóa học của thép đúng chuẩn.

Câu Hỏi Thường Gặp Về Mặt Bích 10 Inch (FAQ)

1. Flange 10 inch tương đương DN bao nhiêu?

Đáp: Tương đương với DN250 (đường kính danh nghĩa 250mm).

2. Tôi có thể lắp mặt bích 10 inch JIS 10K vào bích ANSI Class 150 không?

Đáp: Không. Dù cùng là 10 inch nhưng tâm lỗ bulong khác nhau, bạn sẽ không thể xỏ bulong qua được.

3. Giá mặt bích 10 inch hiện nay khoảng bao nhiêu?

Đáp: Giá phụ thuộc rất lớn vào vật liệu (Thép vs Inox) và độ dày (Class). Mặt bích Inox 304 có thể đắt gấp 3-4 lần bích thép carbon cùng kích thước.

4. Nên chọn mặt bích rỗng (SO) hay mặt bích mù (BL) cho cuối đường ống?

Đáp: Ở cuối đường ống để bịt kín, bạn bắt buộc phải dùng mặt bích mù (Blind Flange).

Kết Luận

Việc lựa chọn flange 10 inch không đơn giản là chọn một miếng thép có lỗ. Đó là sự kết hợp giữa kiến thức về tiêu chuẩn quốc tế, áp lực vận hành và môi trường hóa lý của lưu chất. Một sự lựa chọn đúng đắn ngay từ đầu sẽ giúp bạn tiết kiệm hàng ngàn USD chi phí bảo trì và đảm bảo an toàn cho tính mạng con người trong nhà máy.
