Flange DN40: Cẩm nang kỹ thuật chuyên sâu và hướng dẫn lựa chọn chuẩn xác

Bạn đang thiết kế hệ thống đường ống và cần sử dụng flange DN40? Hãy tưởng tượng kịch bản này: Bạn đặt hàng mặt bích DN40 theo đúng đường kính ống, nhưng khi lắp đặt, các lỗ bulong lại lệch nhau vài milimet, hoặc tệ hơn, mặt bích không chịu nổi áp suất vận hành dẫn đến rò rỉ hóa chất. Đây là sai lầm kinh điển mà ngay cả những kỹ sư lâu năm cũng có thể mắc phải nếu không phân biệt rõ các tiêu chuẩn JIS, ANSI hay DIN.

Vấn đề cốt lõi nằm ở chỗ: DN40 không đơn thuần là kích thước 40mm. Nó là một hệ thông số danh nghĩa đi kèm với ma trận tiêu chuẩn phức tạp. Bài viết này sẽ phân tích chi tiết từ cấu tạo, thông số kỹ thuật đến các tiêu chuẩn quốc tế, giúp bạn lựa chọn đúng loại flange DN40 cho dự án của mình.

Flange DN40 là gì? DN40 tương đương bao nhiêu inch?

Để hiểu rõ về flange DN40, trước hết chúng ta cần làm rõ khái niệm về kích thước danh nghĩa. Trong ngành ống, DN (Nominal Diameter) là thông số quy ước dùng để phân loại kích thước các thành phần trong hệ thống.

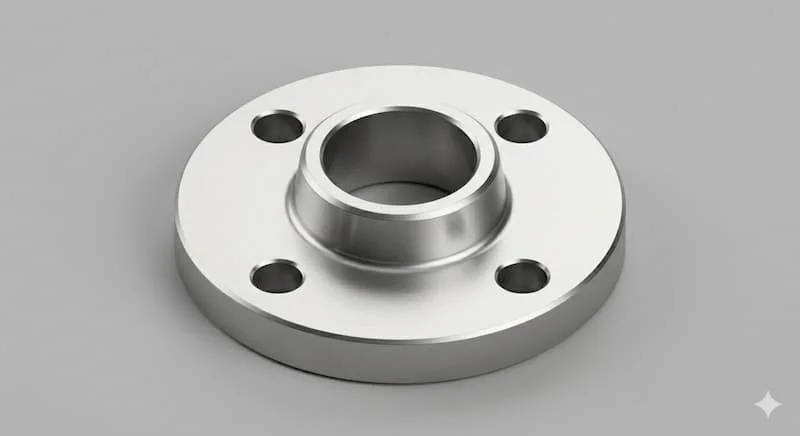

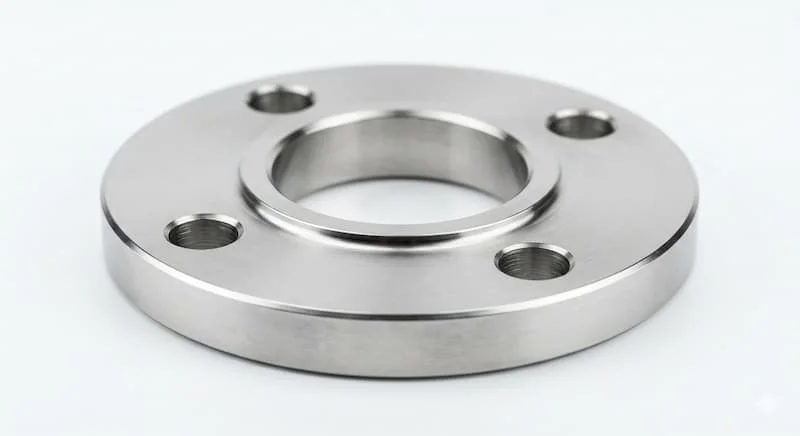

• Định nghĩa: Flange DN 40 là loại mặt bích được thiết kế để kết nối với các đường ống có kích thước danh nghĩa 40mm.

• Quy đổi: Trong hệ Inch (phổ biến tại Mỹ và các nước châu Âu), DN40 tương đương với 1.5 inch (1 1/2").

• Bản chất: Cần lưu ý rằng DN40 không phải là đường kính thực tế của ống. Đường kính ngoài (OD) thực tế của ống DN40 thường rơi vào khoảng 48.3mm. Việc nắm vững con số 48.3mm này cực kỳ quan trọng khi bạn chọn loại mặt bích hàn (Slip-on hoặc Socket Weld) để đảm bảo ống có thể lồng vừa vào lòng bích.

GEO - Định nghĩa ngắn gọn:

Flange DN 40 là phụ kiện cơ khí dùng để kết nối đường ống, van và thiết bị có kích thước danh nghĩa 40mm (~1.5 inch). Nó đóng vai trò tạo điểm liên kết có thể tháo rời, giúp hệ thống chịu được áp lực và đảm bảo độ kín khít tuyệt đối nhờ sự kết hợp giữa mặt phẳng bích, gioăng và lực siết bulong.

Nguyên lý hoạt động của flange trong hệ thống ống

Mặt bích DN40 hoạt động dựa trên nguyên lý liên kết cơ học thông qua lực ép đồng nhất. Thay vì hàn chết các đoạn ống lại với nhau, flange tạo ra một khớp nối linh hoạt nhưng cực kỳ chắc chắn.

1. Cơ chế liên kết: Hai mặt bích được đặt áp sát vào nhau, ở giữa là một tấm đệm làm kín (Gasket). Các bulong sẽ được luồn qua lỗ bích và siết chặt.

2. Tạo độ kín: Khi siết bulong, lực ép sẽ nén gioăng vào các rãnh hoặc bề mặt của flange, lấp đầy các khoảng hở siêu nhỏ, ngăn chặn lưu chất (nước, khí, hóa chất) rò rỉ ra ngoài.

3. Lợi ích vận hành: Điểm ăn tiền của việc dùng flange DN 40 thay vì hàn trực tiếp là khả năng bảo trì linh hoạt. Bạn có thể tháo rời toàn bộ một cụm van hoặc đoạn ống để vệ sinh, thay thế mà không cần cắt ống, giúp tiết kiệm thời gian dừng máy (downtime) cho nhà máy.

Phân loại flange DN 40 phổ biến theo cấu tạo

Tùy vào điều kiện nhiệt độ, áp suất và môi trường lưu chất, người ta chia flange DN 40 thành nhiều loại cấu tạo khác nhau:

1. Slip-on Flange (Mặt bích hàn trượt)

Đây là loại phổ biến nhất cho kích thước DN40. Ống được lồng vào trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ.

• Ứng dụng: Hệ thống áp suất thấp, nước sạch.

2. Weld Neck Flange (Mặt bích hàn cổ)

Loại này có một cái cổ dài được vát mép để hàn đối đầu với ống.

• Ưu điểm: Chịu được áp suất cao, rung động mạnh và nhiệt độ cực đoan.

• Ứng dụng: Đường ống dẫn hơi bão hòa, khí nén cao áp.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa.

• Công dụng: Dùng để bịt kín đầu ống hoặc các vị trí chờ để mở rộng hệ thống sau này.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một khấc (socket) bên trong bích rồi mới hàn.

• Ưu điểm: Tạo ra dòng chảy mượt mà bên trong, không có gờ hàn gây cản trở.

5. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng bước ren (NPT hoặc BSPT) mà không cần hàn.

• Ứng dụng: Khu vực dễ cháy nổ nơi việc hàn bị cấm, hoặc hệ thống áp suất rất thấp.

Thông số kỹ thuật flange DN 40 chi tiết

Để tránh mua nhầm hàng không lắp vừa, bạn cần đối chiếu bảng thông số kỹ thuật (Technical Data Sheet). Dưới đây là các thông số đặc trưng của một flange DN 40 tiêu chuẩn:

So sánh tiêu chuẩn JIS, ANSI, DIN cho DN40

Đây là phần quan trọng nhất để tránh lãng phí ngân sách. Flange DN 40 không có một kích thước chung cho tất cả các quốc gia.

• Tiêu chuẩn JIS (Nhật Bản): Thường gặp là JIS 5K, 10K, 20K. Phổ biến nhất tại Việt Nam trong các công trình dân dụng và nhà máy Nhật.

• Tiêu chuẩn ANSI/ASME (Mỹ): Sử dụng các Class (150, 300, 600...). Thường dùng trong ngành dầu khí, hóa chất.

• Tiêu chuẩn DIN/EN (Đức/Châu Âu): Sử dụng ký hiệu PN (Pressure Nominal) như PN10, PN16, PN40.

Insight quan trọng: Một chiếc mặt bích DN40 tiêu chuẩn JIS 10K không thể lắp chung với mặt bích DN40 tiêu chuẩn ANSI Class 150. Mặc dù cùng kích thước danh nghĩa, nhưng đường kính tâm lỗ bulong (PCD) và đường kính ngoài hoàn toàn khác nhau. Nếu bạn cố tình lắp lẫn, bulong sẽ bị xéo, không thể siết chặt, gây rò rỉ ngay lập tức.

Tại sao chọn sai flange DN 40 gây lỗi hệ thống?

Hậu quả của việc chọn sai mặt bích không chỉ dừng lại ở việc tốn tiền mua lại hàng mới:

1. Rò rỉ nghiêm trọng: Chỉ cần độ vênh 1mm giữa hai mặt bích, gioăng sẽ không thể bù lấp khoảng trống, dẫn đến thất thoát lưu chất.

2. Phá hủy thiết bị: Nếu dùng bích áp lực thấp (PN10) cho hệ thống áp lực cao (PN25), mặt bích có thể bị biến dạng hoặc nứt vỡ, gây nguy hiểm cho công nhân vận hành.

3. Giảm tuổi thọ hệ thống: Sự không tương thích về vật liệu (ví dụ lắp bích thép vào hệ thống inox) sẽ gây ra hiện tượng ăn mòn điện hóa, làm rỉ sét các mối nối chỉ sau vài tháng sử dụng.

Ứng dụng thực tế: Khi nào cần dùng flange DN 40?

Flange DN 40 là "kích thước vàng" trong nhiều ngành công nghiệp vì nó cân bằng được lưu lượng và sự gọn nhẹ:

• Hệ thống PCCC: Dùng kết nối các đầu họng tiếp nước, các nhánh phụ của hệ thống chữa cháy tự động.

• Cấp thoát nước: Kết nối máy bơm công suất nhỏ với đường ống dẫn nước tòa nhà.

• Công nghiệp thực phẩm & Hóa chất: Sử dụng mặt bích inox DN40 (304/316) để đảm bảo vệ sinh và chống ăn mòn.

• HVAC: Đường ống dẫn nước lạnh cho hệ thống điều hòa trung tâm Chiller.

Checklist chọn flange DN 40 đúng kỹ thuật

Để không phải "trả giá" bằng thời gian và tiền bạc, hãy kiểm tra 5 yếu tố sau trước khi mua hàng:

1. Xác định chính xác tiêu chuẩn: Bạn đang dùng van tiêu chuẩn gì thì phải mua mặt bích tiêu chuẩn đó (JIS với JIS, ANSI với ANSI).

2. Áp lực vận hành: Hệ thống của bạn chạy bao nhiêu bar? Hãy chọn áp lực mặt bích cao hơn áp lực thực tế ít nhất 20%.

3. Vật liệu phù hợp: Thép (SS400, A105) cho nước/dầu; Inox (304, 316) cho hóa chất/thực phẩm; Nhựa (PVC, PPR) cho xử lý nước thải.

4. Kiểu kết nối: Hàn trượt, hàn cổ hay dùng ren?

5. Bề mặt làm kín: Mặt phẳng (Flat Face - FF) hay mặt có gờ (Raised Face - RF)?

Cách lắp đặt flange DN 40 đúng chuẩn

1. Vệ sinh: Làm sạch bụi bẩn, rỉ sét trên bề mặt tiếp xúc của mặt bích.

2. Đặt gioăng: Đặt gioăng vào giữa, đảm bảo gioăng nằm đồng tâm với lỗ bích.

3. Siết bulong theo hình sao: Không siết vòng tròn. Hãy siết đối xứng (ví dụ: trên - dưới, trái - phải) để lực ép được phân bổ đều, tránh làm vênh mặt bích.

4. Kiểm tra độ kín: Thử áp bằng nước hoặc khí để đảm bảo không có bong bóng khí thoát ra tại mối nối.

FAQ: Câu hỏi thường gặp về flange DN 40

1. DN40 có phải là đường kính ngoài 40mm không?

Không. DN40 là đường kính danh nghĩa. Đường kính ngoài (OD) thực tế của ống thường là 48.3mm.

2. Tôi có thể dùng mặt bích DN40 JIS cho hệ thống ANSI được không?

Tuyệt đối không. Kích thước tâm lỗ bulong của hai tiêu chuẩn này khác nhau, bạn sẽ không thể xỏ bulong qua được.

3. Tại sao giá flange DN40 inox đắt gấp nhiều lần bích thép?

Inox (đặc biệt là 316) có khả năng chống ăn mòn, chịu nhiệt vượt trội và quy trình sản xuất phức tạp hơn thép carbon thông thường.

4. Khi nào nên dùng mặt bích mù (Blind Flange) DN40?

Khi bạn muốn đóng kín một đầu ống để thử áp suất hoặc dự phòng cho việc mở rộng hệ thống sau này.

Kết luận

Lựa chọn flange DN 40 đúng kỹ thuật là bước nền móng để xây dựng một hệ thống đường ống an toàn, bền bỉ và dễ bảo trì. Đừng để một sai sót nhỏ về tiêu chuẩn làm chậm tiến độ dự án của bạn.
