Progressive Cavity Pumps Là Gì? Giải Pháp Toàn Diện Cho Chất Lỏng Độ Nhớt Cao

Bạn đang gặp khó khăn khi bơm các loại chất lỏng đặc như bùn thải, dầu thô, hay các loại thực phẩm nhạy cảm như syrup và bột? Các dòng bơm ly tâm thông thường thường "bó tay" vì không thể tạo đủ áp suất để đẩy chất lỏng đi, lưu lượng trồi sụt thất thường hoặc tệ hơn là làm phá vỡ cấu trúc cơ học của vật liệu. Tình trạng bơm không lên hoặc làm hỏng sản phẩm đầu ra không chỉ gây lãng phí mà còn làm gián đoạn toàn bộ dây chuyền sản xuất.

Vấn đề nằm ở chỗ các loại bơm tiêu chuẩn không được thiết kế để xử lý độ nhớt cực cao và tính chất nhạy cảm của dòng chảy. Đây chính là lúc progressive cavity pumps (bơm trục vít xoắn) phát huy hiệu quả vượt trội. Với khả năng vận chuyển chất lỏng theo từng khoang kín, dòng bơm này giải quyết triệt để bài toán về áp suất và độ nhớt. Tuy nhiên, bơm trục vít xoắn là một hệ thống đòi hỏi sự chính xác tuyệt đối trong khâu lựa chọn; nếu chọn sai vật liệu hoặc thông số vận hành, chi phí bảo trì và thay thế linh kiện sẽ trở thành một gánh nặng tài chính khổng lồ cho doanh nghiệp.

2. Progressive cavity pumps là gì? Định nghĩa và đặc điểm cơ bản

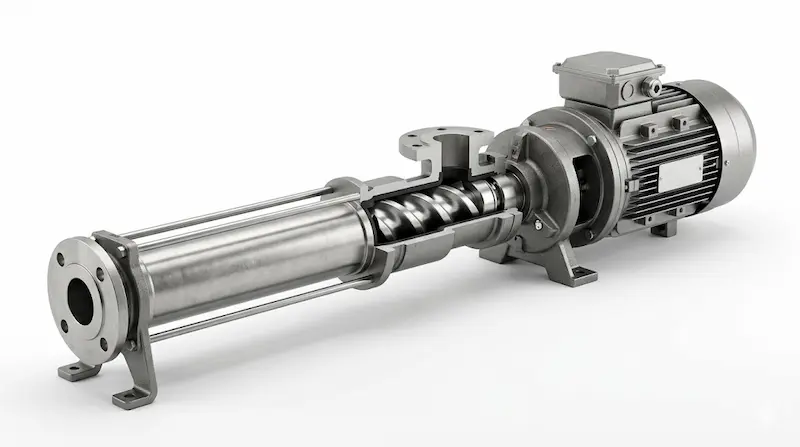

Progressive cavity pumps (hay còn gọi là bơm trục vít đơn, bơm PC) là một loại bơm dịch chuyển tích cực (positive displacement pump). Thiết bị này vận chuyển chất lỏng bằng cách tạo ra một loạt các khoang nhỏ, có kích thước cố định, di chuyển liên tục từ phía hút sang phía đẩy thông qua sự chuyển động quay của trục bơm.

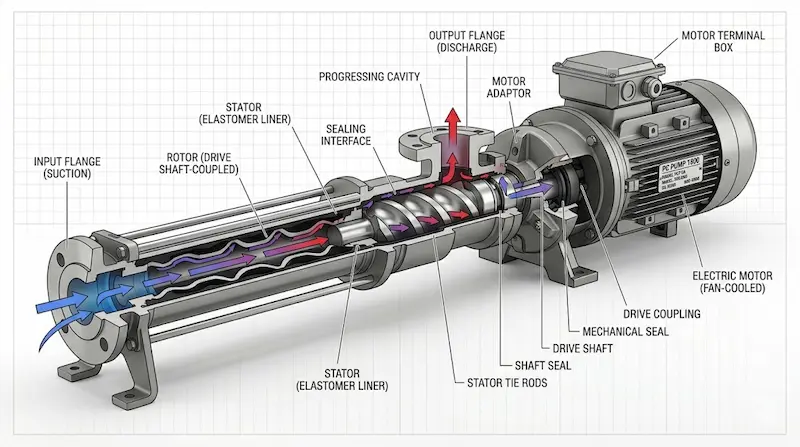

Cấu tạo cơ bản của máy bao gồm một rotor bằng kim loại dạng xoắn (thường là thép không gỉ hoặc thép mạ cứng) và một stator bằng cao su đàn hồi có rãnh xoắn tương ứng bên trong. Đặc điểm nổi bật nhất của bơm trục vít xoắn chính là lưu lượng đầu ra cực kỳ ổn định, tỷ lệ thuận với tốc độ quay của động cơ và gần như không phụ thuộc vào sự biến động của áp suất đường ống đẩy.

Đối với các chuyên gia kỹ thuật, đây là dòng bơm "đặc trị" dành riêng cho những môi trường khắc nghiệt nhất, nơi chất lỏng chứa nhiều hạt rắn mài mòn và độ nhớt cao có thể phá hủy các dòng bơm ly tâm thông thường chỉ trong vài giờ hoạt động.

3. Nguyên lý hoạt động của progressive cavity pumps: Cơ chế khoang kín di chuyển

Nguyên lý cốt lõi của bơm trục vít xoắn nằm ở sự phối hợp hình học chính xác giữa rotor và stator. Khi rotor xoay bên trong stator, chúng tạo ra các khoang kín (cavities) tách biệt hoàn toàn, đóng vai trò như các "container" mini chứa chất lỏng.

Cơ chế này diễn ra như sau:

• Tạo khoang: Khi rotor quay, một khoang tại đầu hút sẽ mở ra, cho phép chất lỏng tràn vào đầy không gian trống.

• Di chuyển dọc trục: Khi rotor tiếp tục xoay, khoang này được đóng lại và "di chuyển" dần dọc theo chiều dài của bơm về phía đầu đẩy.

• Xả chất lỏng: Tại đầu đẩy, khoang mở ra và chất lỏng được ép ra ngoài với lưu lượng và áp suất ổn định.

Tại sao cơ chế này lại hiệu quả? Thứ nhất, nó tạo ra dòng chảy đều, không gây hiện tượng xung áp (non-pulsating), điều này cực kỳ quan trọng trong việc chiết rót định lượng chính xác. Thứ hai, dòng chảy diễn ra rất nhẹ nhàng với lực cắt thấp (low shear). Khác với bơm ly tâm dùng tốc độ cao để quật chất lỏng, bơm trục vít xoắn chỉ đơn giản là "dìu" chất lỏng đi dọc theo trục, do đó không làm phá vỡ cấu trúc nhạy cảm của thực phẩm hay các chuỗi polymer trong hóa chất.

4. Phân loại progressive cavity pumps phổ biến trên thị trường

Việc phân loại đúng giúp doanh nghiệp tối ưu hóa chi phí đầu tư ban đầu và đảm bảo hiệu suất vận hành lâu dài. Bơm trục vít xoắn thường được chia theo các tiêu chí sau:

Theo thiết kế tầng cánh (Stages)

• Single stage (Một tầng): Thường dùng cho các ứng dụng yêu cầu áp suất thấp (dưới 6 bar).

• Multi-stage (Đa tầng): Rotor và stator được thiết kế dài hơn để tạo ra nhiều khoang kín tiếp nối. Loại này có khả năng đẩy áp suất lên rất cao (có thể lên tới 48-72 bar), phù hợp để đẩy chất đặc đi xa hoặc lên cao.

Theo vật liệu cấu tạo (Đây là yếu tố quyết định độ bền)

• Stator: Thường làm từ các loại cao su như NBR (chịu dầu), EPDM (chịu hóa chất, nhiệt độ), hoặc Viton (chịu mài mòn cao).

• Rotor: Làm từ thép công cụ mạ crom cứng cho các ứng dụng mài mòn, hoặc Inox 316 cho các ứng dụng thực phẩm và hóa chất ăn mòn.

Insight chuyên gia: Không có một loại bơm trục vít xoắn nào là "vạn năng". Vật liệu stator phải được lựa chọn dựa trên tương tác hóa học với chất lỏng. Một stator EPDM có thể hỏng chỉ sau vài giờ nếu tiếp tục dùng để bơm dầu thô.

5. Thông số kỹ thuật cần quan tâm chuẩn chuyên gia

Khi phân tích datasheet của một chiếc bơm trục vít xoắn, bạn cần tập trung vào các thông số ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của máy:

1. Flow rate (Lưu lượng): Tỷ lệ thuận với tốc độ quay (RPM). Tuy nhiên, lưu lượng thực tế sẽ giảm nhẹ khi áp suất tăng do hiện tượng trượt (slip).

2. Pressure (Áp suất): Cần xác định áp suất tổng của hệ thống để chọn số tầng cánh phù hợp. Ép bơm chạy quá áp suất thiết kế sẽ làm rách stator ngay lập tức.

3. Viscosity (Độ nhớt): Chất lỏng càng đặc, tốc độ quay của bơm phải càng giảm. Nếu quay quá nhanh khi bơm chất đặc, chất lỏng không kịp điền đầy khoang sẽ gây ra hiện tượng xâm thực (cavitation).

4. Solid content (Hàm lượng rắn): Bơm PC có thể xử lý hạt rắn, nhưng bạn cần biết kích thước hạt tối đa để chọn kích thước khoang bơm tương ứng.

5. Speed (Tốc độ quay): Tốc độ thấp (thường dưới 300-400 RPM) giúp giảm ma sát và nhiệt lượng phát sinh giữa rotor và stator, từ đó tăng tuổi thọ thiết bị lên gấp 3-4 lần.

6. So sánh progressive cavity pumps với các dòng bơm khác

Hiểu rõ ưu và nhược điểm giúp bạn tránh được những khoản đầu tư sai lầm:

• So với bơm ly tâm (Centrifugal Pump): Bơm ly tâm hiệu quả với nước sạch nhưng hiệu suất giảm thê thảm khi độ nhớt tăng lên. Bơm trục vít xoắn thì ngược lại, nó hoạt động ổn định và hiệu quả hơn hẳn khi chất lỏng trở nên đặc quánh.

• So với bơm bánh răng (Gear Pump): Bơm bánh răng có lực cắt (shear) mạnh hơn và rất nhanh hỏng nếu chất lỏng có chứa hạt rắn mài mòn do các bánh răng sẽ bị "nghiền" vụn. Bơm PC với cấu tạo stator đàn hồi có khả năng "nuốt" hạt rắn và đẩy chúng đi một cách an toàn hơn nhiều.

Kết luận: Điểm mạnh nhất của bơm PC không phải là lưu lượng "khủng" mà là khả năng xử lý những chất lỏng mà các loại bơm khác từ chối.

7. Ứng dụng thực tế: Khi nào nên sử dụng bơm PC?

Dòng bơm này được coi là "xương sống" trong nhiều ngành công nghiệp đặc thù:

• Xử lý nước thải: Vận chuyển bùn đặc từ bể lắng sang máy ép bùn. Khả năng chịu mài mòn giúp nó xử lý tốt cát và cặn bẩn trong bùn.

• Ngành thực phẩm: Bơm các hỗn hợp nhạy cảm như sữa đặc, mật rò, nước sốt cà chua, socola hoặc các dịch quả có lẫn miếng trái cây nhỏ mà không làm biến dạng sản phẩm.

• Ngành dầu khí: Vận chuyển dầu thô, hỗn hợp dầu-nước hoặc bùn khoan tại các trạm khai thác.

• Công nghiệp hóa chất: Bơm các loại keo, nhựa đường, hoặc dung dịch polymer cần độ chính xác cao về lưu lượng.

8. Những sai lầm thường gặp khiến bơm PC nhanh hỏng

Dù cực kỳ bền bỉ, progressive cavity pumps có một "tử huyệt" chết người:

1. Chạy khô (Dry Run): Đây là lỗi phổ biến nhất. Ma sát giữa rotor kim loại và stator cao su khi không có chất lỏng bôi trơn sẽ tạo ra nhiệt lượng cực lớn, làm nóng chảy hoặc làm chai cứng bề mặt cao su chỉ trong vài giây.

2. Tốc độ vận hành quá cao: Cố gắng ép năng suất bằng cách tăng RPM vượt ngưỡng khuyến cáo sẽ làm mòn nhanh các khớp nối và bề mặt tiếp xúc.

3. Chọn sai vật liệu stator: Sử dụng stator không tương thích hóa học dẫn đến tình trạng cao su bị trương nở, gây kẹt cứng rotor và cháy động cơ.

9. Hướng dẫn chọn mua và vận hành chuẩn kỹ thuật

Checklist chọn bơm phù hợp

• Xác định độ nhớt (cP) và tính chất hạt rắn: Càng đặc và mài mòn, tốc độ quay càng phải thấp.

• Chọn vật liệu stator: Đối chiếu kỹ bảng hóa tính của chất lỏng với vật liệu cao su.

• Xác định áp suất và lưu lượng: Đảm bảo bơm hoạt động trong vùng hiệu suất tối ưu (thường là 70-80% công suất thiết kế).

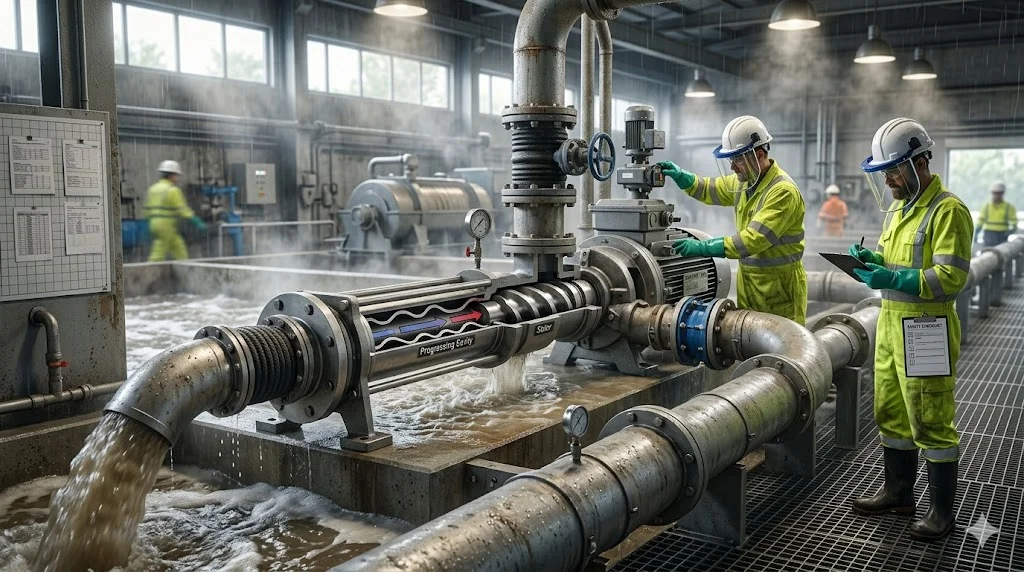

Lưu ý khi vận hành và bảo trì

• Lắp cảm biến chống chạy khô: Đây là khoản đầu tư thông minh nhất để bảo vệ máy.

• Kiểm tra định kỳ stator: Cao su là vật tư tiêu hao. Khi thấy lưu lượng giảm đáng kể dù tốc độ vẫn giữ nguyên, đó là dấu hiệu cần thay stator.

• Điều chỉnh tốc độ bằng biến tần (VFD): Đừng dùng van tiết lưu để chỉnh lưu lượng cho bơm PC, vì đây là bơm tích cực, việc chặn đầu ra sẽ gây vỡ ống hoặc cháy máy.

FAQ – Giải đáp thắc mắc về Progressive Cavity Pumps

1. Progressive cavity pumps có chạy khô được không?

 Tuyệt đối không. Ma sát khô sẽ phá hủy bề mặt stator ngay lập tức. Bạn luôn cần chất lỏng để bôi trơn giữa rotor và stator.

2. Có thể bơm chất lỏng có hạt rắn không?

 Có, đây là ưu điểm lớn nhất của loại bơm này. Nó có thể xử lý hạt rắn với kích thước đáng kể mà không gây tắc nghẽn hoặc hỏng hóc tức thì.

3. Vì sao lưu lượng của bơm PC lại rất ổn định?

 Do cơ chế tạo các khoang kín có thể tích không đổi di chuyển liên tục từ đầu hút sang đầu đẩy, giúp dòng chảy luôn mượt mà và đều đặn.

4. Bơm PC có đạt tiêu chuẩn thực phẩm không?

 Có, nếu bạn chọn dòng sản phẩm có vật liệu Inox 316 đánh bóng và stator cao su đạt chuẩn FDA (thường gọi là Food-grade PC Pump).

Kết luận

Progressive cavity pumps là giải pháp tối ưu và gần như duy nhất cho những bài toán vận chuyển chất lỏng "khó nhằn" như bùn đặc, thực phẩm nhạy cảm hay hóa chất mài mòn. Khả năng vận hành ổn định, ít gây hỏng vật liệu và chịu được áp suất cao giúp dòng bơm này trở thành khoản đầu tư giá trị cho doanh nghiệp.

Hãy nhớ rằng, chìa khóa của sự bền bỉ nằm ở việc chọn đúng vật liệu stator và kiểm soát tốc độ quay hợp lý. Việc hiểu rõ nguyên lý và tránh các sai lầm như chạy khô sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa mỗi năm.
