Bơm Piston Tự Điều Chỉnh Lưu Lượng: Giải Pháp Tối Ưu Hiệu Suất Thủy Lực

Trong các hệ thống thủy lực công nghiệp, hiện tượng dao động lưu lượng và áp suất không ổn định là "kẻ thù" số một làm giảm tuổi thọ thiết bị. Vấn đề nằm ở chỗ các dòng bơm truyền thống thường có lưu lượng cố định, không thể tự thích nghi với sự thay đổi của tải trọng. Đây chính là lúc bơm piston tự điều chỉnh lưu lượng trở thành giải pháp cứu cánh. Vậy dòng bơm này hoạt động ra sao và khi nào doanh nghiệp nên đầu tư để tối ưu chi phí vận hành?

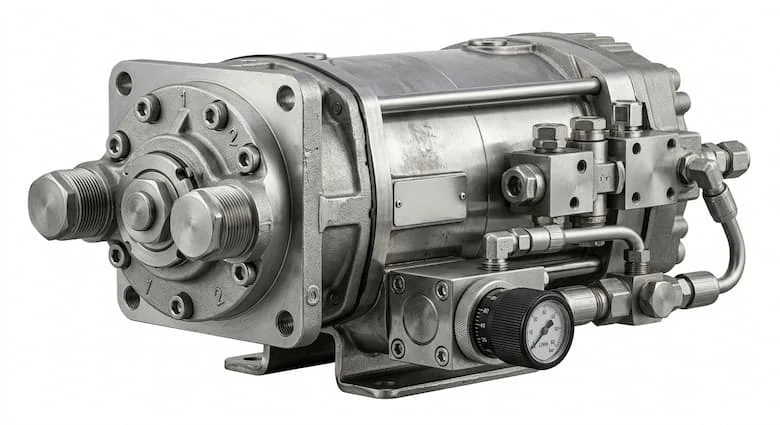

Bơm piston tự điều chỉnh lưu lượng là gì?

Bơm piston tự điều chỉnh lưu lượng hay còn được gọi là (bơm piston biến thiên) loại bơm thủy lực có khả năng thay đổi lưu lượng đầu ra dựa trên phản hồi về tải hoặc áp suất của hệ thống mà không cần sự can thiệp thủ công từ người vận hành. Khác với các dòng bơm lưu lượng cố định (fixed displacement), dòng bơm này sở hữu cơ chế thông minh để cắt giảm hoặc tăng cường lượng dầu cung cấp ngay lập tức.

Đặc điểm nổi bật nhất của dòng bơm này là khả năng tự động điều chỉnh. Khi hệ thống đạt đến mức áp suất cài đặt, bơm sẽ tự động giảm lưu lượng về mức tối thiểu để duy trì áp suất đó mà không làm lãng phí năng lượng. Chính nhờ đặc tính này, thiết bị không chỉ giúp tiết kiệm điện năng đáng kể mà còn đảm bảo độ chính xác cao cho các chuyển động cơ khí phức tạp. Đây là thiết bị không thể thiếu trong các hệ thống yêu cầu sự tinh vi và hiệu suất làm việc liên tục.

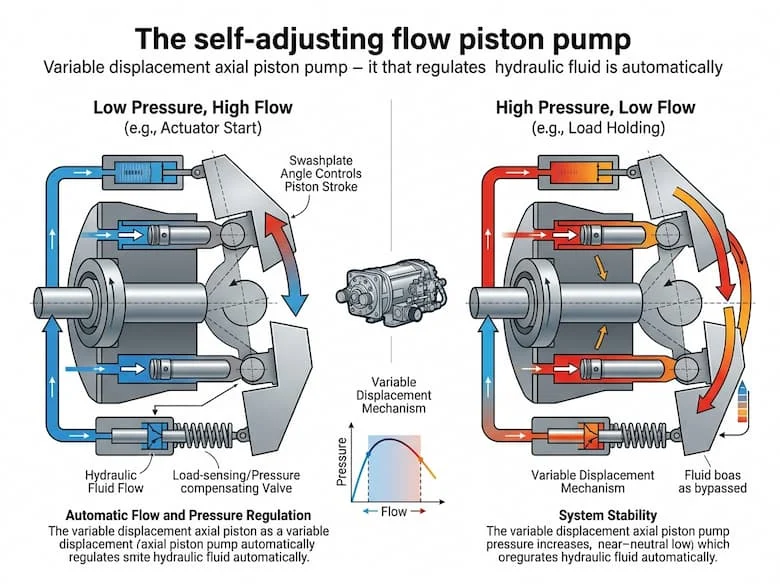

Nguyên lý hoạt động của bơm piston tự điều chỉnh

Về cơ bản, nguyên lý hoạt động của dòng bơm này dựa trên chuyển động tịnh tiến của piston bên trong khối xi lanh. Tuy nhiên, điểm mấu chốt tạo nên sự khác biệt chính là bộ phận đĩa nghiêng (swash plate).

• Cơ chế thay đổi lưu lượng: Lưu lượng của bơm tỷ lệ thuận với hành trình của piston. Hành trình này lại được quyết định bởi góc nghiêng của đĩa nghiêng.

• Cách thức điều chỉnh: * Theo áp suất (Pressure Compensated): Khi áp suất hệ thống tăng lên đến một ngưỡng nhất định, một bộ van điều khiển sẽ đẩy đĩa nghiêng về góc phẳng hơn, làm giảm hành trình piston, từ đó giảm lưu lượng.

  • Theo tải (Load Sensing): Bơm sẽ cảm nhận chênh lệch áp suất trước và sau van điều hướng để duy trì một lưu lượng vừa đủ đáp ứng nhu cầu thực tế của tải trọng.

Tại sao cơ chế này lại quan trọng? Hãy tưởng tượng khi hệ thống của bạn dừng hoạt động (tải bằng 0) nhưng bơm vẫn chạy. Nếu là bơm cố định, dầu sẽ bị tống qua van an toàn gây nóng dầu và lãng phí điện. Với bơm piston biến thiên, đĩa nghiêng sẽ đưa về góc gần bằng 0, bơm chỉ duy trì một lượng dầu rất nhỏ để bù đắp rò rỉ, giúp hệ thống tối ưu hóa năng lượng tuyệt đối.

Phân loại bơm piston biến thiên

Để lựa chọn đúng loại bơm cho ứng dụng, chúng ta cần phân loại dựa trên hai tiêu chí chính là cơ chế điều khiển và kết cấu cơ khí:

Theo cơ chế điều khiển

1. Bơm điều chỉnh áp suất (Pressure Compensated): Thường dùng để duy trì một mức áp suất cố định trong hệ thống. Rất phổ biến trong các máy ép thủy lực.

2. Bơm Load Sensing: Đây là dòng cao cấp hơn, giúp hệ thống chỉ cung cấp đúng lưu lượng và áp suất mà tải đang yêu cầu, triệt tiêu gần như hoàn toàn năng lượng dư thừa.

3. Bơm điều chỉnh công suất (Constant Power): Giúp kiểm soát để tích số giữa áp suất và lưu lượng không vượt quá công suất định mức của động cơ kéo, tránh gây quá tải motor.

Theo kết cấu

• Bơm piston trục thẳng (Axial Piston Pump): Các piston được bố trí song song với trục bơm. Loại này có ưu điểm là kích thước nhỏ gọn, dễ dàng tích hợp các bộ điều khiển đĩa nghiêng đa dạng.

• Bơm piston hướng tâm (Radial Piston Pump): Các piston đặt vuông góc với trục. Dòng này thường chịu được áp suất cực cao và có độ bền cơ học ấn tượng trong môi trường khắc nghiệt.

Thông số kỹ thuật quan trọng cần biết

Khi tìm mua hoặc thay thế bơm piston biến thiên, việc đọc hiểu thông số là yếu tố sống còn để đảm bảo hệ thống vận hành ổn định:

• Lưu lượng danh định (L/min hoặc cm³/vòng): Khả năng cung cấp dầu tối đa của bơm trong một đơn vị thời gian hoặc một vòng quay.

• Áp suất làm việc (bar/PSI): Ngưỡng áp suất mà bơm có thể chịu đựng liên tục. Thông thường các dòng bơm piston có thể chịu tới 350 - 450 bar.

• Tốc độ quay (vòng/phút): Giới hạn tốc độ của động cơ điện hoặc động cơ nổ truyền động cho bơm.

• Công suất (kW/HP): Năng lượng cần thiết để vận hành bơm ở mức tải tối đa.

Insight từ chuyên gia: Một sai lầm phổ biến của kỹ thuật viên là chỉ chọn bơm dựa trên công suất động cơ có sẵn mà bỏ qua đặc tính tải. Nếu tải của bạn yêu cầu thay đổi liên tục nhưng bạn chọn một bộ điều chỉnh áp suất phản ứng chậm, hệ thống sẽ bị sốc áp, dẫn đến vỡ đường ống hoặc hỏng phớt.

So sánh với các loại bơm khác

Để thấy rõ giá trị của việc đầu tư, hãy cùng làm một bảng so sánh nhỏ giữa bơm piston tự điều chỉnh và dòng bơm bánh răng (Gear pump) phổ thông:

Kết luận: Nếu hệ thống của bạn đơn giản, không yêu cầu thay đổi tốc độ và áp suất thường xuyên, bơm bánh răng là lựa chọn kinh tế. Tuy nhiên, với các hệ thống hiện đại, yêu cầu vận hành 24/7 và đòi hỏi sự ổn định tuyệt đối, bơm piston biến thiên là khoản đầu tư thông minh để giảm chi phí tiền điện và bảo trì dài hạn.

Khi nào nên sử dụng bơm piston tự điều chỉnh lưu lượng?

Không phải mọi hệ thống thủy lực đều cần đến loại bơm đắt tiền này. Bạn nên ưu tiên sử dụng trong các trường hợp sau:

1. Hệ thống thủy lực công nghiệp nặng: Các nhà máy luyện kim, sản xuất xi măng nơi máy móc cần lực ép lớn nhưng lưu lượng thay đổi theo chu kỳ.

2. Máy công cụ CNC và máy ép nhựa: Những thiết bị yêu cầu sự chính xác cực cao trong từng milimet hành trình và cần duy trì áp suất giữ khuôn mà không làm nóng dầu.

3. Dây chuyền tự động hóa: Nơi có nhiều cơ cấu chấp hành hoạt động không đồng thời, cần một nguồn cấp dầu linh hoạt.

4. Hệ thống ưu tiên tiết kiệm điện: Với những đơn vị vận hành hệ thống công suất lớn (trên 50kW), việc sử dụng bơm piston tự điều chỉnh có thể giúp hoàn vốn đầu tư chỉ sau 1-2 năm nhờ tiền điện tiết kiệm được.

Sai lầm thường gặp khi sử dụng

Dù là dòng bơm cao cấp, nhưng hiệu quả của nó phụ thuộc rất nhiều vào cách dùng. Thực tế cho thấy 80% lỗi không phải do bản thân bơm, mà do chọn sai hoặc lắp đặt sai.

• Chọn sai loại điều chỉnh: Sử dụng bơm điều chỉnh áp suất đơn thuần cho một hệ thống cần phản hồi lưu lượng nhanh (Load sensing) sẽ khiến máy hoạt động giật cục.

• Không tính toán tải thực tế: Chọn bơm có lưu lượng quá lớn so với nhu cầu tối đa dẫn đến việc bơm luôn chạy ở góc nghiêng nhỏ, làm giảm hiệu suất cơ khí.

• Lắp đặt sai hướng: Nhiều loại bơm piston có yêu cầu khắt khe về chiều quay và vị trí đường dầu hồi để bôi trơn vỏ bơm. Lắp sai sẽ gây cháy piston chỉ sau vài phút khởi động.

• Bỏ qua bảo trì hệ thống lọc: Bơm piston có các khe hở cực nhỏ. Nếu dầu bẩn, các hạt mài mòn sẽ làm xước đĩa nghiêng và piston, khiến bơm mất khả năng tự điều chỉnh.

Cách chọn bơm piston tự điều chỉnh lưu lượng chuẩn

Để chọn được thiết bị phù hợp, hãy tuân thủ checklist dưới đây:

1. Xác định thông số cơ bản: Tính toán lưu lượng lớn nhất cần thiết khi tất cả các thiết bị chấp hành cùng hoạt động và áp suất làm việc cao nhất của hệ thống.

2. Chọn loại bộ điều khiển: Quyết định xem bạn cần Pressure Compensated (ổn định áp suất) hay Load Sensing (tối ưu theo tải).

3. Kiểm tra tính tương thích: Đảm bảo trục bơm và mặt bích kết nối phù hợp với tiêu chuẩn của động cơ điện hiện có.

4. Lựa chọn thương hiệu uy tín: Các hãng lớn như Rexroth, Parker, Kawasaki hay Yuken thường có độ bền và độ chính xác của bộ điều chỉnh tốt hơn các dòng giá rẻ.

5. Môi trường vận hành: Nếu làm việc trong môi trường hóa chất hoặc nhiệt độ cao, cần chọn loại phớt và dầu thủy lực đặc chủng.

Lưu ý khi lắp đặt và vận hành

Việc lắp đặt đúng cách quyết định đến 90% tuổi thọ của bơm piston biến thiên :

• Tuyệt đối không chạy khô: Trước khi khởi động, phải đổ đầy dầu vào vỏ bơm qua lỗ thông hơi để bôi trơn các chi tiết bên trong.

• Kiểm tra chất lượng dầu: Sử dụng dầu thủy lực có độ nhớt phù hợp (thường là ISO VG 46 hoặc 68) và phải được lọc sạch qua lõi lọc 10-25 micron.

• Đường hút dầu: Đảm bảo đường hút không bị e (lọt khí) và không bị thắt nút cổ chai, tránh hiện tượng xâm thực (cavitation) gây phá hủy bề mặt piston.

• Bảo trì định kỳ: Kiểm tra rò rỉ tại trục và các đường ống điều khiển định kỳ mỗi 6 tháng.

FAQ - Câu hỏi thường gặp

1. Bơm piston tự điều chỉnh lưu lượng có tiết kiệm điện thực sự không?

Có. So với bơm cố định, nó có thể tiết kiệm từ 30% đến 50% điện năng vì bơm sẽ tự giảm công suất tiêu thụ khi hệ thống không cần lưu lượng lớn.

2. Có cần dùng loại bơm này cho hệ thống thủy lực nhỏ không?

Thường là không cần thiết. Với các hệ thống nhỏ (dưới 5.5kW), chi phí đầu tư bơm piston tự điều chỉnh khá cao so với lợi ích mang lại. Bơm bánh răng hoặc bơm cánh gạt sẽ kinh tế hơn.

3. Sự khác biệt lớn nhất giữa bơm piston tự điều chỉnh và bơm piston thường là gì?

Bơm piston thường (cố định) luôn đẩy ra một lượng dầu giống nhau ở mỗi vòng quay. Bơm tự điều chỉnh có cơ chế đĩa nghiêng linh hoạt để thay đổi lượng dầu đó theo nhu cầu.

4. Tại sao giá thành loại bơm này lại cao?

Do cấu tạo cơ khí phức tạp với nhiều chi tiết gia công chính xác cao (piston, đĩa nghiêng, bộ van phản hồi) và sử dụng vật liệu chịu mài mòn tốt.

Kết luận

Bơm piston tự điều chỉnh lưu lượng chính là "bộ não" của các hệ thống thủy lực hiện đại. Việc hiểu rõ nguyên lý và cách lựa chọn không chỉ giúp bạn vận hành hệ thống ổn định, chính xác mà còn mang lại giá trị kinh tế bền vững thông qua việc tiết kiệm năng lượng và giảm chi phí bảo trì.
