Bulong mặt bích: Cẩm nang kỹ thuật chọn đúng để hệ thống an toàn tuyệt đối

Trong kỹ thuật lắp đặt đường ống dẫn nước, hơi nóng hay dầu khí, mặt bích là thành phần kết nối không thể thiếu. Tuy nhiên, một thực tế đáng lo ngại là nhiều kỹ sư và đơn vị thi công thường chỉ tập trung vào việc chọn loại mặt bích đắt tiền mà quên mất "linh hồn" giữ cho kết nối đó bền vững: bulong mặt bích.

Sau một thời gian vận hành, không ít hệ thống gặp phải tình trạng rò rỉ lưu chất, lỏng bulong, thậm chí là bung hoàn toàn kết nối gây thất thoát tài sản và mất an toàn lao động. Nguyên nhân cốt lõi 80% đến từ việc chọn sai chủng loại, sai cấp bền hoặc không hiểu rõ các tiêu chuẩn kỹ thuật khắt khe. Một chiếc Bu lông mặt bích nhỏ bé nhưng lại gánh vác trọng trách đảm bảo sự toàn vẹn của cả một hệ thống áp lực khổng lồ. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu đúng, chọn trúng và sử dụng bền bỉ phụ kiện cơ khí quan trọng này.

Bu lông mặt bích là gì?

Bulong mặt bích là loại bulong chuyên dụng được thiết kế để liên kết hai mặt bích (flanges) lại với nhau trong hệ thống đường ống. Chức năng chính của nó là tạo ra một lực ép cực lớn để nén chặt gioăng (gasket) nằm giữa hai mặt bích, từ đó hình thành một mối nối kín khít, chịu được áp suất và nhiệt độ cao của lưu chất bên trong.

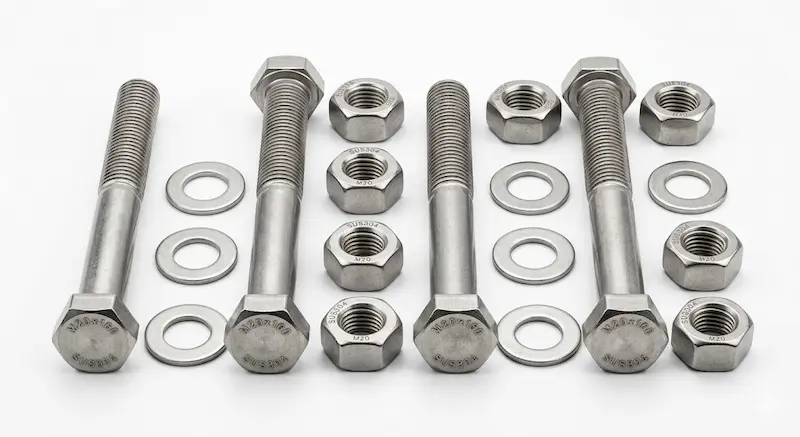

Một bộ liên kết mặt bích tiêu chuẩn thường bao gồm:

• Thân bulong: Có thể là bulong lục giác hoặc thanh ren (stud bolt).

• Đai ốc (Nut): Dùng để siết chặt và giữ lực.

• Long đen (Washer): Giúp phân bổ lực siết đều hơn và bảo vệ bề mặt mặt bích.

Vai trò của thiết bị này không chỉ dừng lại ở việc "giữ chặt" mà còn phải duy trì "tính đàn hồi" của mối nối dưới tác động của sự giãn nở nhiệt và rung động cơ học. Nếu không có những chiếc bulong chuẩn xác, mọi nỗ lực thiết kế đường ống đều trở nên vô nghĩa khi áp lực bắt đầu gia tăng.

Nguyên lý làm việc của Bu lông mặt bích

Hiểu về nguyên lý của Bu lông mặt bích giúp người thợ tránh được những lỗi sơ đẳng khi thi công. Về bản chất, đây là quá trình chuyển đổi lực momen xoắn (torque) từ tay vặn hoặc máy siết thành lực căng dọc trục trên thân bulong.

Cơ chế ép kín:

Khi chúng ta siết đai ốc, thân bulong bị kéo căng ra, tạo ra một lực phản hồi ép hai mặt bích lại gần nhau. Lực này nén chặt vật liệu gioăng vào các rãnh của mặt bích. Chính sự biến dạng có kiểm soát của gioăng dưới áp lực của bulong đã ngăn chặn hoàn toàn sự rò rỉ.

Các yếu tố ảnh hưởng đến độ kín:

• Lực siết (Torque): Phải đủ lớn để nén gioăng nhưng không được vượt quá giới hạn bền gây đứt bulong hoặc biến dạng mặt bích.

• Số lượng bulong: Được tính toán dựa trên tiêu chuẩn mặt bích (DIN, JIS, ANSI) để đảm bảo lực phân bổ đồng đều khắp vòng tròn.

• Phân bổ lực: Nếu siết một bên quá chặt, mặt bích sẽ bị vênh, gây hở ở phía đối diện.

Insight chuyên gia: Siết sai kỹ thuật – dù bulong có tốt đến đâu – vẫn dẫn đến hỏng ren hoặc rò rỉ ngay lập tức khi hệ thống đi vào hoạt động.

Phân tích chuyên sâu: Các loại bulong mặt bích phổ biến

Để hệ thống vận hành ổn định, việc phân loại và lựa chọn Bu lông mặt bích dựa trên môi trường làm việc là cực kỳ quan trọng.

Phân loại theo tiêu chuẩn và vật liệu

Hệ thống đường ống tại Việt Nam hiện nay thường tuân theo các tiêu chuẩn quốc tế như:

• DIN (Đức): Phổ biến trong các nhà máy thực phẩm, hóa chất.

• JIS (Nhật Bản): Dùng nhiều trong các công trình dân dụng và đóng tàu.

• ANSI/ASME (Mỹ): Tiêu chuẩn vàng cho ngành dầu khí và năng lượng.

Về vật liệu, chúng ta có 3 nhóm chính:

1. Thép carbon (Thép đen/Mạ kẽm): Giá rẻ, chịu lực tốt nhưng dễ bị gỉ sét. Thường dùng cho nước sạch hoặc môi trường khô ráo.

2. Inox (304, 316): Khả năng chống ăn mòn tuyệt vời. Inox 304 được ưu tiên cho môi trường biển hoặc hóa chất nồng độ cao nhờ khả năng kháng rỗ bề mặt.

3. Thép hợp kim (Gr. B7, L7): Đây là "quái vật" trong các hệ thống nhiệt độ cao và áp suất cực lớn nhờ đặc tính cơ lý siêu việt.

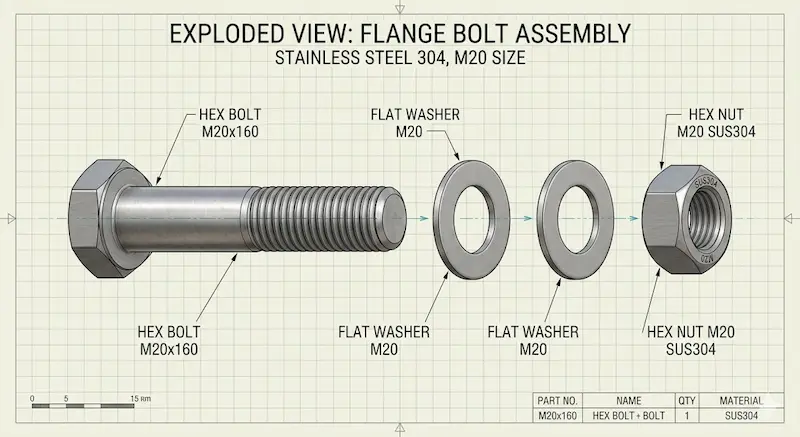

Thông số kỹ thuật không thể bỏ qua

• Đường kính và Chiều dài: Phải phù hợp với độ dày mặt bích và gioăng.

• Cấp bền (Grade): Được ký hiệu trên đầu bulong như 4.8, 8.8, 10.9 hoặc 12.9. Số càng lớn, khả năng chịu lực kéo và giới hạn chảy càng cao.

• Lớp phủ bảo vệ: Mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc phủ Teflon để tăng tuổi thọ trong môi trường khắc nghiệt.

Insight: Sử dụng sai cấp bền là nguy cơ hàng đầu dẫn đến gãy bulong đột ngột, gây thảm họa nổ đường ống trong các hệ thống hơi áp lực cao.

So sánh các loại Bu lông mặt bích phổ biến

Vì sao chọn sai Bu lông mặt bích lại gây nguy hiểm?

Nhiều người có thói quen "tiện đâu dùng đó", lấy bulong thường dùng cho kết nối mặt bích chịu áp. Đây là một sai lầm chết người.

1. Không đủ lực căng: Bulong cấp bền thấp khi siết mạnh sẽ bị giãn dài vĩnh viễn (biến dạng dẻo), không còn khả năng giữ áp lực lên gioăng, gây rò rỉ âm thầm.

2. Ăn mòn điện hóa: Sử dụng bulong thép cho mặt bích inox trong môi trường ẩm sẽ gây ra hiện tượng ăn mòn nhanh chóng, làm yếu mối nối chỉ sau vài tháng.

3. Gãy giòn: Trong môi trường nhiệt độ cực thấp hoặc cực cao, bulong không đúng chủng loại sẽ trở nên giòn và gãy rụng dưới tác động của áp suất.

Hệ quả không chỉ là mất áp suất làm giảm hiệu suất nhà máy, mà còn tiềm ẩn nguy cơ cháy nổ (nếu dẫn khí gas) hoặc bỏng nhiệt (nếu dẫn hơi bão hòa).

Ứng dụng thực tế và sai lầm thường gặp

Bu lông mặt bích hiện diện ở mọi ngóc ngách công nghiệp: từ hệ thống PCCC của tòa nhà cao tầng, đường ống dẫn hơi trong nhà máy dệt, đến các trạm bơm xăng dầu và xử lý nước thải.

Những sai lầm "kinh điển" khi thi công:

• Trộn lẫn các loại bulong: Trong một mặt bích nhưng lại lắp vừa bulong inox vừa bulong thép đen, dẫn đến lực ép không đều.

• Không siết theo hình sao (Cross pattern): Đây là lỗi phổ biến nhất. Việc siết vòng tròn liên tục làm mặt bích bị nghiêng, gioăng bị dập một bên và hở một bên.

• Tái sử dụng bulong cũ: Bulong đã qua sử dụng thường bị "mỏi" và ren đã bị biến dạng, không còn đảm bảo độ chính xác của lực siết momen.

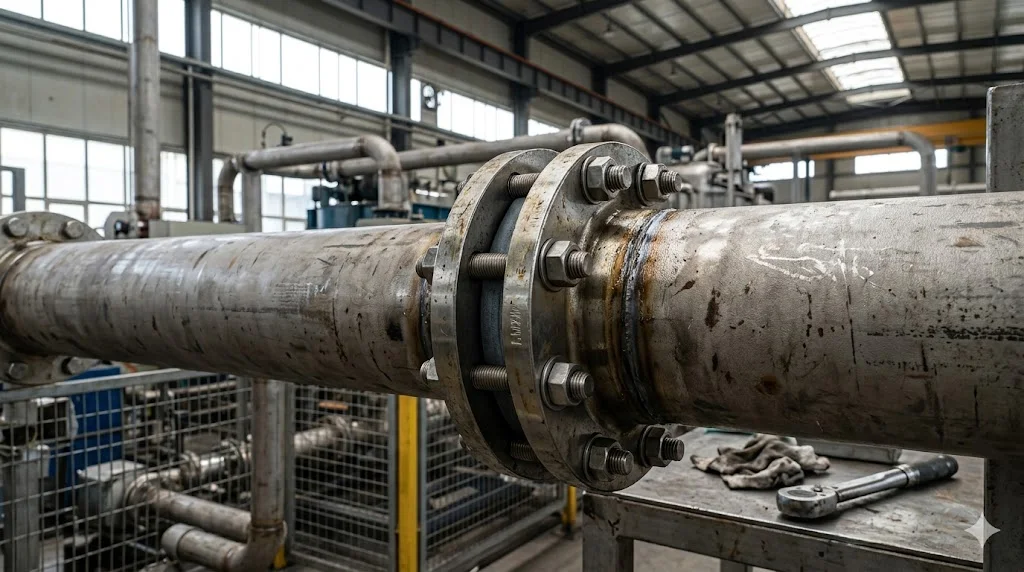

Hướng dẫn lắp đặt bulong mặt bích đúng kỹ thuật

Để có một mối nối "bất khả xâm phạm", hãy tuân thủ quy trình 5 bước sau:

• Bước 1: Vệ sinh bề mặt: Loại bỏ hoàn toàn bụi bẩn, rỉ sét trên bề mặt bích và ren bulong.

• Bước 2: Kiểm tra gioăng: Đặt gioăng đúng tâm, đảm bảo gioăng sạch và không có vết nứt.

• Bước 3: Lắp bulong: Xỏ tất cả bulong vào lỗ, vặn đai ốc bằng tay cho đến khi sát mặt bích.

• Bước 4: Siết theo hình sao: Chia lộ trình siết thành 3 giai đoạn (30% lực, 60% lực và 100% lực thiết kế) theo sơ đồ đối xứng để lực ép cân bằng.

• Bước 5: Kiểm tra lực siết (Torque): Sử dụng cờ lê lực để kiểm tra lại chính xác theo bảng tra Torque chart của nhà sản xuất.

Checklist chọn mua nhanh cho chủ đầu tư

• Xác định tiêu chuẩn mặt bích hiện có (ANSI, JIS, DIN?).

• Môi trường có hóa chất hay gần biển không? (Nếu có chọn Inox 316).

• Áp suất làm việc bao nhiêu? (Chọn cấp bền tương ứng 8.8, 10.9).

• Kích thước bulong phải dài hơn tổng (2 độ dày mặt bích + gioăng + đai ốc + 3 vòng ren thừa).

Câu hỏi thường gặp (FAQ)

1. Bulong mặt bích có nhất thiết phải dùng Inox không?

Không nhất thiết. Nếu hệ thống dẫn nước sạch trong nhà, bulong thép mạ kẽm là đủ. Inox chỉ bắt buộc khi môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh an toàn thực phẩm.

2. Cấp bền 8.8 và 10.9 khác nhau thế nào trong sử dụng thực tế?

Cấp 10.9 có khả năng chịu lực kéo lớn hơn khoảng 25% so với 8.8. Trong các hệ thống hơi nóng hoặc dầu khí áp suất cao, 10.9 là lựa chọn an toàn hơn để tránh tình trạng đứt bulong do sốc áp.

3. Có cần thay bulong định kỳ không?

Có, đặc biệt với các hệ thống chịu nhiệt hoặc rung động mạnh. Kiểm tra định kỳ 6-12 tháng để phát hiện sớm các dấu hiệu rỉ sét hoặc lỏng đai ốc.

Kết luận: Chọn đúng bulong để an tâm vận hành

Bu lông mặt bích tuy chỉ chiếm một phần rất nhỏ trong tổng chi phí vật tư nhưng lại là yếu tố sống còn quyết định sự an toàn của toàn bộ công trình. Một lựa chọn sai lầm ở khâu này có thể dẫn đến những thiệt hại kinh tế khổng lồ do ngừng máy hoặc tai nạn lao động.

Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO/CQ và phù hợp với tiêu chuẩn kỹ thuật của hệ thống. Đầu tư vào chất lượng bulong chính là đầu tư vào sự an tâm và bền vững lâu dài.
