Van Đóng Ngắt Khí Nén: Giải Pháp Tối Ưu Cho Hiệu Suất Hệ Thống Tự Động Hóa

Trong môi trường sản xuất công nghiệp hiện đại, nơi mà mọi giây phút dừng máy đều đồng nghĩa với tổn thất hàng tỷ đồng, hệ thống khí nén được coi là "hệ tuần hoàn" nuôi sống toàn bộ dây chuyền. Tuy nhiên, nhiều kỹ sư vận hành thường gặp phải tình trạng hệ thống phản hồi chậm, đóng/mở không dứt khoát hoặc tệ hơn là rò rỉ khí làm lãng phí năng lượng. Hậu quả là máy móc hoạt động thiếu chính xác, sản phẩm lỗi tăng cao và năng suất dây chuyền bị sụt giảm nghiêm trọng.

Nguyên nhân cốt lõi của những vấn đề này không nằm ở máy bơm hay bình chứa khí, mà thường xuất phát từ một chi tiết nhỏ nhưng vô cùng quan trọng: van đóng ngắt khí nén. Trong hệ thống tự động hóa, thiết bị này đóng vai trò như "trái tim điều khiển", quyết định lưu lượng, áp suất và tốc độ phản hồi của toàn bộ hệ thống. Việc hiểu rõ bản chất, thông số và cách lựa chọn van đóng ngắt khí nén không chỉ giúp bạn khắc phục sự cố tức thời mà còn là chìa khóa để tối ưu hóa hiệu suất toàn diện. Bài viết này sẽ đi sâu vào khía cạnh kỹ thuật chuyên môn để giúp bạn trở thành chuyên gia trong việc lựa chọn và vận hành loại thiết bị này.

Van Đóng Ngắt Khí Nén Là Gì?

Van đóng ngắt khí nén (tên tiếng Anh phổ biến là Pneumatic Shut-off Valve hoặc Solenoid Valve) là thiết bị cơ điện dùng để kiểm soát, điều tiết hoặc ngăn chặn hoàn toàn dòng lưu chất khí nén trong hệ thống. Đây là mắt xích quan trọng kết nối giữa tín hiệu điện điều khiển (từ PLC, cảm biến, hoặc nút nhấn) và các thiết bị chấp hành (như xi lanh, đầu kẹp, van bướm khí nén).

Vai trò của nó không chỉ đơn thuần là "mở" hoặc "đóng". Trong các hệ thống tự động hóa cao cấp, van đóng ngắt khí nén đảm bảo sự chính xác đến từng mili giây, cho phép dòng khí đi qua đúng lúc, đúng hướng và đúng áp lực cần thiết. Nếu không có thiết bị này, khái niệm "tự động hóa" trong nhà máy sẽ không tồn tại. Sự chính xác, độ bền và khả năng phản hồi nhanh chính là ba yếu tố then chốt làm nên giá trị của một chiếc van khí nén chất lượng cao.

Nguyên Lý Hoạt Động Của Van Khí Nén

Để vận hành hiệu quả, bạn cần nắm rõ sự khác biệt giữa hai dòng van đóng ngắt cơ bản: van cơ và van điện từ.

• Van cơ (Manual Valve): Hoạt động dựa trên tác động vật lý của con người (tay gạt, nút nhấn) hoặc áp lực cơ khí từ hệ thống. Đây là các loại van đơn giản, ít yêu cầu bảo trì phức tạp nhưng không thể tích hợp vào các hệ thống tự động hóa yêu cầu điều khiển từ xa.

• Van điện từ (Solenoid Valve): Đây là loại van phổ biến nhất trong công nghiệp. Nguyên lý cốt lõi của nó là sử dụng một cuộn coil (cuộn cảm). Khi có dòng điện chạy qua, cuộn coil tạo ra từ trường, hút piston hoặc trục van lên, cho phép dòng khí di chuyển. Khi ngắt điện, lực lò xo sẽ đưa trục van về vị trí cũ để đóng cửa van.

Cơ chế này cho phép van đóng/mở với tốc độ cực cao, thường chỉ trong vài mili giây. Chính nhờ đặc điểm tự động hóa cao này, van điện từ đã thay thế hoàn toàn các loại van tay trong các dây chuyền sản xuất hiện đại, giúp giảm thiểu sai sót do con người và tăng độ chính xác trong vận hành.

Phân Tích Chuyên Sâu: Các Loại Van Đóng Ngắt Khí Nén

Không phải mọi loại van đều giống nhau. Để chọn đúng thiết bị, bạn cần hiểu rõ cách phân loại dưới đây.

Phân Loại Theo Cách Điều Khiển

1. Van điện từ (Solenoid Valve): Phổ biến nhất. Có hai loại chính: thường đóng (NC - Normally Closed) và thường mở (NO - Normally Open). Loại thường đóng là lựa chọn mặc định trong các hệ thống an toàn, nơi van chỉ mở khi có tín hiệu điện.

2. Van cơ (Manual Valve): Sử dụng trong các hệ thống đơn giản, không yêu cầu điều khiển tự động hoặc làm van khóa dự phòng (bypass).

Phân Loại Theo Số Cửa và Trạng Thái

• Van 2/2: Có 2 cửa, 2 trạng thái (Đóng/Mở). Thường dùng cho các đường ống dẫn khí tổng.

• Van 3/2: Thường dùng để điều khiển các xi lanh đơn (đẩy bằng khí, hồi về bằng lò xo).

• Van 5/2: Có 5 cửa, 2 trạng thái. Đây là "tiêu chuẩn vàng" để điều khiển xi lanh khí nén 2 chiều (cả hành trình đi và hành trình về đều cần khí nén). Sự phức tạp của van 5/2 cho phép kiểm soát hướng khí vào/ra các buồng của xi lanh cực kỳ chính xác.

Phân Loại Theo Vật Liệu

• Nhôm: Nhẹ, chi phí thấp, phù hợp cho các môi trường khí nén sạch, áp suất thông thường.

• Đồng: Độ bền cơ học cao, chịu được va đập tốt hơn nhôm, phổ biến trong hệ thống khí nén công nghiệp nặng.

• Inox (Thép không gỉ): Lựa chọn bắt buộc trong các ngành thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn hóa chất cao, đảm bảo không làm nhiễm bẩn dòng khí.

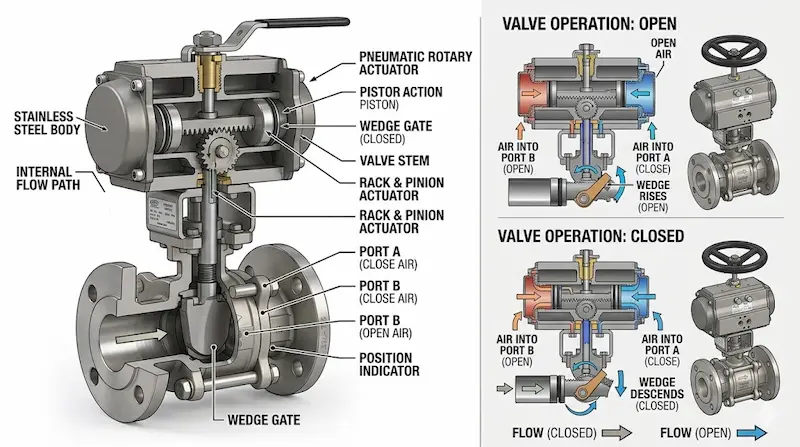

Thông Số Kỹ Thuật Quan Trọng Bạn Phải Biết

Việc đọc hiểu datasheet của van khí nén là kỹ năng sống còn của một kỹ thuật viên. Đừng chỉ nhìn vào kích thước ren, hãy chú ý các thông số sau:

1. Áp suất làm việc (Pressure Range): Mỗi loại van có dải áp suất tối thiểu và tối đa. Nếu áp suất hệ thống vượt quá giới hạn, van sẽ bị rò rỉ (blow-by). Nếu áp suất quá thấp (dưới mức tối thiểu), van điện từ có thể không đủ lực để thắng lò xo hồi vị, dẫn đến việc van bị kẹt.

2. Điện áp cuộn coil (Coil Voltage): Đây là lỗi phổ biến nhất khi lắp đặt. Van dùng điện 220V AC mà đấu nhầm vào nguồn 24V DC hoặc ngược lại sẽ dẫn đến cháy coil ngay lập tức. Trong công nghiệp, điện áp 24V DC thường được ưu tiên vì tính an toàn cho người vận hành.

3. Lưu lượng (Cv factor): Hệ số Cv cho biết khả năng lưu dẫn khí của van. Nếu bạn chọn van có Cv quá nhỏ so với nhu cầu của xi lanh hoặc thiết bị phía sau, hệ thống sẽ bị "nghẹt", dẫn đến tốc độ hoạt động chậm chạp dù khí vẫn đủ.

4. Thời gian phản hồi (Response Time): Được tính bằng ms. Trong các dây chuyền đóng gói tốc độ cao, chỉ cần van phản hồi chậm hơn 50ms cũng có thể làm lệch vị trí sản phẩm trên băng tải.

So Sánh Van Điện Từ Và Van Cơ

Để giúp bạn đưa ra quyết định mua hàng đúng đắn, bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Insight chuyên gia: Tại sao các hệ thống tự động cần van điện từ? Bởi vì tính lặp lại. Một con người không thể gạt cần 1000 lần/giờ với tốc độ chính xác tuyệt đối như một chiếc van điện từ được lập trình bởi PLC. Sự sai lệch của van cơ sẽ là "thảm họa" đối với chất lượng đồng bộ của sản phẩm.

Tại Sao Phải Chọn Đúng Van Đóng Ngắt Khí Nén?

Việc chọn sai van không chỉ dừng lại ở việc thiết bị không chạy. Nó gây ra những hệ lụy domino:

• Lãng phí năng lượng (Hao khí): Van kém chất lượng không đóng kín sẽ gây rò rỉ khí liên tục. Bạn có biết rò rỉ khí là chi phí ẩn lớn nhất của bất kỳ nhà máy nào? Máy nén khí phải chạy thường xuyên hơn, dẫn đến hóa đơn tiền điện tăng vọt và làm giảm tuổi thọ máy nén.

• Hỏng hóc thiết bị thượng nguồn: Nếu van không đóng kịp, áp suất dư thừa có thể làm vỡ các ống nối hoặc hỏng seal phớt của xi lanh.

• Giảm năng suất: Một chiếc van phản hồi chậm làm giảm nhịp độ sản xuất. Nếu dây chuyền của bạn sản xuất 60 sản phẩm/phút, van chậm trễ có thể làm giảm xuống còn 50. Sự khác biệt này tính theo tháng là một con số khổng lồ.

Vì vậy, đầu tư vào một chiếc van chất lượng không phải là chi phí, đó là khoản tiết kiệm thông minh cho tương lai.

Ứng Dụng Thực Tế Của Van Đóng Ngắt Khí Nén

Ứng dụng của thiết bị này trải dài khắp mọi lĩnh vực công nghiệp:

• Dây chuyền sản xuất lắp ráp: Dùng để điều khiển các tay máy gắp sản phẩm, siết vít tự động. Ở đây, van 5/2 thường được ưu tiên.

• Máy CNC: Điều khiển đóng ngắt dòng khí làm mát (coolant air) để thổi phôi trong quá trình gia công.

• Hệ thống tự động hóa ngành thực phẩm/đóng gói: Van inox được dùng để điều khiển các xi lanh đóng nắp chai, dán nhãn, đòi hỏi độ bền và khả năng chống ăn mòn cực cao.

• Ngành Dệt may & Da giày: Điều khiển máy cắt rập tự động, nơi yêu cầu hàng ngàn lần đóng/mở mỗi ngày.

Trường hợp thực tế: Tại một dự án lắp đặt hệ thống chiết rót, kỹ thuật viên đã chọn sai loại van 2/2 thay vì 3/2 cho xi lanh tác động kép. Kết quả là xi lanh chỉ có thể đẩy ra nhưng không thể thu về tự động, buộc phải lắp thêm lò xo ngoài. Việc chọn đúng ngay từ đầu đã giúp doanh nghiệp tiết kiệm 20% chi phí lắp đặt và bảo trì.

Sai Lầm Thường Gặp Khi Chọn Van Khí Nén

Dù là chuyên gia, đôi khi chúng ta cũng bỏ qua những chi tiết nhỏ:

1. Chọn sai điện áp: Luôn kiểm tra nhãn trên coil van. Coil 220V AC không thể thay thế cho 24V DC.

2. Không tính đến lưu lượng (Cv): Chọn van có kích thước ren đúng nhưng lỗ dẫn khí (orifice) quá nhỏ, khiến hệ thống "chết nghẹn" khi yêu cầu lưu lượng lớn.

3. Bỏ qua môi trường làm việc: Lắp van vỏ nhôm tiêu chuẩn vào môi trường ẩm ướt hoặc có hơi hóa chất thì chỉ sau 1-2 tháng, van sẽ bị rỗ bề mặt và rò rỉ.

4. Lắp sai chiều dòng khí: Trên thân van luôn có ký hiệu P (Port - cấp khí) và A, B (Port - đầu ra). Nếu lắp ngược, van sẽ không mở hoặc xì khí liên tục.

Checklist Chọn Van Khí Nén Chuẩn

Để sở hữu một hệ thống vận hành trơn tru, hãy kiểm tra các tiêu chí sau trước khi "xuống tiền":

•  Loại điều khiển: Bạn cần van điện từ (cho PLC) hay van cơ (cho vận hành tay)?

•  Áp suất làm việc: Kiểm tra áp suất nén tối đa của hệ thống (thường là 7-10 bar).

•  Điện áp nguồn: Nguồn điện tại nhà máy là gì? (24VDC, 110VAC, hay 220VAC?).

•  Lưu lượng cần thiết: Tính toán lưu lượng khí của xi lanh để chọn Cv hoặc kích thước cổng ra (Ren 1/8, 1/4, 1/2...).

•  Loại cửa van: 2/2 (đóng ngắt đơn thuần), 3/2, hay 5/2 (điều khiển xi lanh)?

•  Môi trường: Cần inox chống gỉ hay nhôm thông thường?

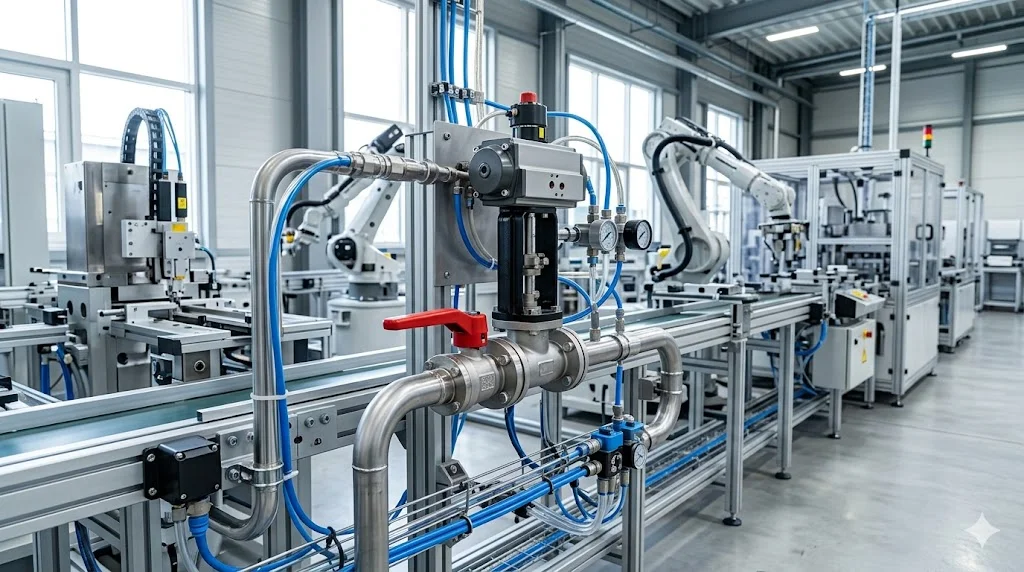

Hướng Dẫn Lắp Đặt & Sử Dụng

Lắp đặt đúng cách là yếu tố quyết định 50% tuổi thọ của van.

1. Lắp đúng chiều: Luôn luôn chú ý ký hiệu mũi tên hoặc sơ đồ trên thân van. Lắp ngược chiều dòng khí có thể làm hỏng màng van ngay lập tức.

2. Sử dụng bộ lọc khí (Filter): Đây là bước quan trọng nhất. Khí nén không lọc thường chứa dầu và hạt bụi li ti. Các hạt này sẽ làm tắc nghẽn lỗ điều khiển cực nhỏ bên trong van điện từ, gây kẹt van. Hãy luôn lắp một bộ lọc khí (FRL) trước van.

3. Kiểm tra nguồn điện: Đảm bảo các đầu nối dây điện được bọc cách điện và chống nước (nếu lắp ở môi trường ẩm).

4. Bảo trì định kỳ:

   • 6 tháng/lần: Kiểm tra và vệ sinh cuộn coil.

   • Kiểm tra các seal phớt cao su xem có bị lão hóa, nứt vỡ không.

   • Nếu van bị kẹt: Tháo rời, vệ sinh bằng dung dịch tẩy rửa chuyên dụng, tuyệt đối không dùng vật nhọn chọc vào lỗ van.

FAQ: Giải Đáp Nhanh Các Thắc Mắc Thường Gặp

Van đóng ngắt khí nén có cần điện không?

Tùy loại. Van điện từ (Solenoid valve) cần điện để điều khiển. Van cơ (Manual valve) vận hành hoàn toàn bằng tay hoặc áp lực, không cần điện.

Nên chọn điện áp 24V hay 220V?

Trong công nghiệp, 24V DC là chuẩn an toàn được ưu tiên hàng đầu, tránh giật điện cho công nhân và giảm nhiễu cho hệ thống PLC. 220V AC chỉ nên dùng ở những nơi không có nguồn 24V hoặc các van công suất lớn.

Van 5/2 dùng để làm gì?

Van 5/2 là thiết bị tiêu chuẩn để điều khiển xi lanh khí nén tác động kép (xi lanh 2 chiều). Nó điều khiển khí nén vào một buồng và xả buồng kia cùng lúc, cho phép xi lanh đi ra và thu về chủ động.

Bao lâu cần bảo trì van khí nén?

Chu kỳ khuyến cáo là 6–12 tháng. Nếu môi trường làm việc nhiều bụi hoặc độ ẩm cao, bạn nên kiểm tra sớm hơn (3 tháng/lần).

Van bị kẹt xử lý thế nào?

Đầu tiên, hãy ngắt nguồn điện và khí nén. Tháo van ra, vệ sinh sạch bụi bẩn trong lòng van. Nếu lõi van bị xước hoặc coil bị cháy, giải pháp tốt nhất là thay thế để đảm bảo độ chính xác.

Kết Luận

Van đóng ngắt khí nén có thể chỉ là một thiết bị nhỏ bé trong một nhà máy khổng lồ, nhưng vai trò của nó lại vô cùng trọng yếu. Chọn đúng loại van giúp bạn tối ưu hóa lưu lượng, tiết kiệm năng lượng, giảm thiểu thời gian chết (downtime) và kéo dài tuổi thọ cho toàn bộ hệ thống tự động hóa. Đừng để một sai lầm nhỏ trong khâu chọn lựa làm ảnh hưởng đến cả dây chuyền sản xuất hàng tỷ đồng.

Hy vọng những chia sẻ kỹ thuật chuyên sâu này đã giúp bạn có cái nhìn rõ ràng hơn trong việc lựa chọn thiết bị cho dự án của mình. Hãy nhớ, hiệu suất hệ thống không chỉ đến từ những cỗ máy khổng lồ, mà còn đến từ chất lượng của từng chi tiết nhỏ nhất.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về Van đóng ngắt khí nén.
