Van DN40 Là Gì? Hướng Dẫn Chi Tiết Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Khi cần thay thế hoặc nâng cấp thiết bị cho hệ thống đường ống, việc lựa chọn sai kích thước danh nghĩa hoặc nhầm lẫn kiểu kết nối có thể khiến van dn 40 không thể lắp đặt khớp vào hệ thống. Tình huống này gây gián đoạn vận hành, lãng phí chi phí mua sắm và tốn kém thời gian chỉnh sửa. Bài viết này sẽ phân tích chi tiết từ khái niệm, nguyên lý hoạt động, các chủng loại phổ biến, thông số kỹ thuật đến checklist lựa chọn van dn 40 chuẩn xác nhất cho từng công trình.

Van DN 40 – Lựa Chọn Phổ Biến Cho Đường Óng Kích Thước Trung Bình

Việc thay thế van cho đường ống van dn 40 đòi hỏi sự am hiểu kỹ thuật để tránh nhầm lẫn giữa kích thước danh nghĩa và đường kính thực tế. Nhiều người mua thường lầm tưởng con số DN40 tương đương với đường kính ngoài của ống, dẫn đến việc chọn sai loại van hoặc sai tiêu chuẩn kết nối ren và mặt bích. Bài viết sẽ cung cấp toàn diện các thông tin về quy cách, chủng loại, thông số kỹ thuật, ứng dụng thực tế và phương pháp lựa chọn tối ưu.

Van DN40 Là Gì?

Van dn40 là loại van có kích thước danh nghĩa DN40, được thiết kế để lắp trên hệ thống đường ống có kích thước danh nghĩa tương ứng. Ký hiệu DN viết tắt từ Nominal Diameter (đường kính danh nghĩa), tuy nhiên DN40 không nhất thiết là đường kính thực tế của thân van hay đường kính ngoài đường ống.

Trong một số hệ thống ống thép dân dụng, van dn 40 thường được gọi quen thuộc là van phi 49. Việc chỉ dựa vào con số DN trên nhãn mác mà bỏ qua các thông số về đường kính trong, đường kính ngoài và tiêu chuẩn ren có thể khiến thiết bị không tương thích với đường ống thực tế.

Nguyên Lý Hoạt Động Của Van DN 40

Quá trình vận hành của thiết bị phụ thuộc hoàn toàn vào cấu trúc cơ khí bên trong nhằm kiểm soát dòng lưu chất di chuyển qua đường ống.

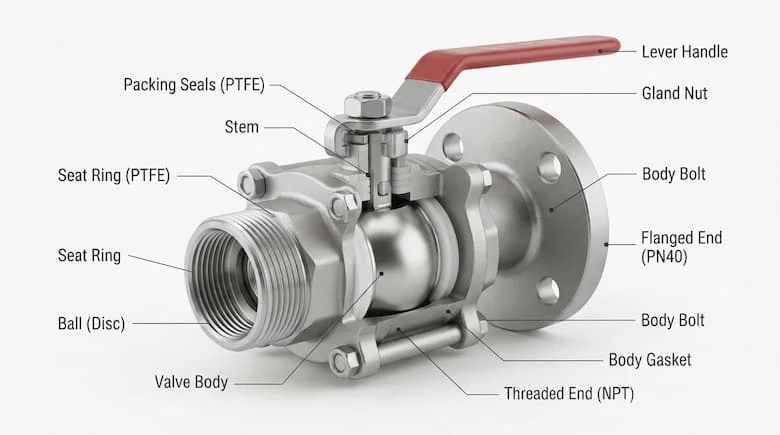

• Van bi DN40: Sử dụng viên bi khoét lỗ xoay góc 90 độ để mở hoặc chặn dòng chảy nhanh chóng.

• Van bướm DN40: Vận hành bằng đĩa van xoay quanh trục vuông góc với dòng chảy.

• Van cổng DN40: Sử dụng cửa van nâng lên hoặc hạ xuống để đóng/ngắt toàn bộ dòng lưu chất.

• Van một chiều DN40: Tự động đóng mở dựa vào chênh lệch áp suất để ngăn dòng chảy ngược.

Các dòng van đóng/mở chuyên dụng giúp ngắt dòng nhanh chóng, trong khi van điều tiết như van cầu cho phép kiểm soát lưu lượng linh hoạt, còn van một chiều bảo vệ máy bơm khỏi hiện tượng phản áp.

Các Loại Van DN 40 Phổ Biến Hiện Nay

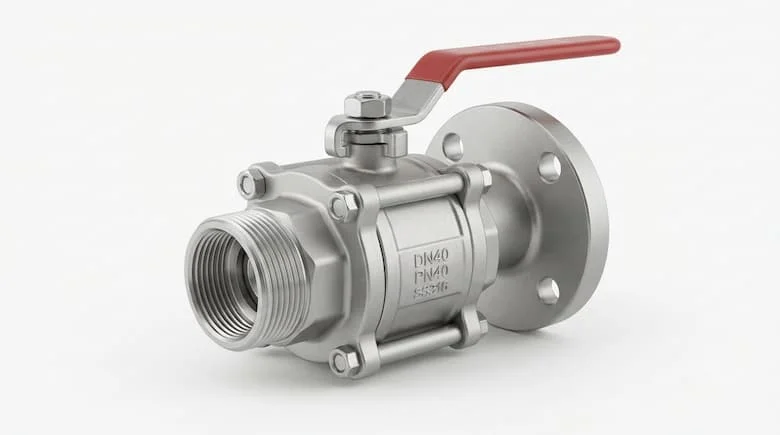

Van Bi DN40

Thiết bị nổi bật với khả năng đóng mở cực kỳ nhanh chóng chỉ thông qua thao tác xoay tay gạt hoặc tay quay góc 90 độ. Dòng sản phẩm này phù hợp cho hệ thống nước, khí nén và nhiều môi chất công nghiệp khác nhờ độ kín khít cao.

Van Bướm DN40

Sở hữu thiết kế mỏng gọn, trọng lượng nhẹ giúp tối ưu không gian lắp đặt tại những vị trí chật hẹp. Tuy nhiên, khả năng làm kín áp suất cao của van bướm cần được cân nhắc kỹ theo tiêu chuẩn kỹ thuật thực tế.

Van Cổng DN40

Cấu tạo đĩa van nâng hạ giúp tạo ra dòng chảy tương đối thông thoáng khi mở hoàn toàn. Đây là lựa chọn tối ưu cho chức năng đóng ngắt tổng tuyến ống thay vì dùng để điều tiết lưu lượng liên tục.

Van Một Chiều DN40

Thiết bị hoạt động hoàn toàn tự động để ngăn chặn hiện tượng dòng chảy ngược về nguồn, bảo vệ an toàn cho hệ thống bơm và các thiết bị phía trước.

Van Cầu DN40

Được thiết kế chuyên biệt để điều chỉnh lưu lượng dòng chảy nhờ hành trình đĩa van nâng hạ chính xác. Cấu tạo này đồng thời tạo ra tổn thất áp suất lớn hơn so với các dòng van bi hay van cổng.

Thông Số Kỹ Thuật Van DN 40 Cần Quan Tâm

• Kích thước: Chuẩn danh nghĩa DN40 (tương đương ống phi 49).

• Vật liệu: Đồng thau, gang xám, gang dẻo, inox 304 hoặc inox 316 chống ăn mòn.

• Kiểu kết nối: Kết nối ren trong/ren ngoài, mặt bích tiêu chuẩn, dạng wafer hoặc lug kẹp.

• Pressure rating: Các cấp áp suất làm việc phổ biến như PN10, PN16, PN25.

• Nhiệt độ làm việc: Giới hạn nhiệt độ chịu đựng của thân van và gioăng làm kín.

• Môi chất: Nước sạch, nước thải, hóa chất, khí nén hoặc hơi nóng.

• Kiểu vận hành: Tay gạt cơ học, tay quay vô lăng hoặc bộ điều khiển điện/khí nén (actuator).

• Tiêu chuẩn sản xuất: JIS, DIN, BS, ANSI tùy theo nguồn gốc thiết bị.

Lưu ý quan trọng: Hai sản phẩm van dn 40 cùng kích thước danh nghĩa nhưng khác tiêu chuẩn kết nối hoặc vật liệu gioăng sẽ không thể thay thế cho nhau.

Van DN 40 Tương Đương Bao Nhiêu Phi?

Quy đổi kích thước đường ống đòi hỏi sự cẩn trọng vì DN40 là kích thước danh nghĩa, không phải là phép đo tuyệt đối bằng milimet. Trong hệ thống tiêu chuẩn kỹ thuật thực tế, van dn 40 thường tương ứng với kích thước NPS 1½ inch (đường kính danh nghĩa hệ inch). Đường kính ngoài thực tế của ống sẽ thay đổi tùy thuộc vào chất liệu ống (nhựa PVC, ống kẽm, ống inox) và tiêu chuẩn chế tạo. Do đó, kỹ thuật viên không nên áp dụng cứng nhắc công thức DN40 bằng đúng 40 mm đường kính ngoài.

So Sánh Các Loại Van DN 40 – Nên Chọn Loại Nào?

Việc lựa chọn chủng loại van dn 40 phụ thuộc vào mục đích sử dụng thực tế của hệ thống. Nếu bạn cần đóng mở nhanh chóng trong các tình huống khẩn cấp, van bi là phương án ưu tiên hàng đầu. Nếu hệ thống đòi hỏi tiết kiệm không gian tối đa, van bướm là sự cân nhắc hợp lý. Trong khi đó, các nhu cầu chống chảy ngược hay điều tiết dòng chảy bắt buộc phải sử dụng van một chiều hoặc van cầu chuyên dụng.

Van DN 40 Được Sử Dụng Ở Đâu?

• Hệ thống dân dụng: Lắp đặt trong các tòa nhà, chung cư cao tầng, hệ thống cấp nước sinh hoạt hộ gia đình.

• Hệ thống PCCC: Các nhánh đường ống cấp nước phòng cháy chữa cháy quy mô vừa.

• Công nghiệp và nhà xưởng: Hệ thống HVAC điều hòa không khí, đường ống xử lý nước thải, trạm bơm cấp nước trung tâm.

• Lựa chọn theo môi chất: Đối với hệ thống nước sạch thông thường, van đồng hoặc gang là lựa chọn kinh tế; đối với môi trường hóa chất hoặc thực phẩm, vật liệu inox chống ăn mòn là bắt buộc.

Những Sai Lầm Thường Gặp Khi Chọn Van DN 40

• Chỉ nhìn thông số van dn 40 mà bỏ qua việc kiểm tra kiểu kết nối ren hay mặt bích.

• Nhầm lẫn kích thước danh nghĩa DN40 với đường kính ngoài thực tế 40 mm của ống.

• Không kiểm tra áp suất làm việc PN của hệ thống, dẫn đến rò rỉ hoặc bục vỡ van.

• Lựa chọn sai vật liệu chế tạo khiến van bị ăn mòn nhanh chóng trong môi trường khắc nghiệt.

• Sử dụng van đóng/ngắt (như van bi hoặc van cổng) để điều tiết lưu lượng liên tục.

• Bỏ qua việc kiểm tra không gian lắp đặt thực tế và hướng dòng chảy dòng lưu chất.

Cách Chọn Van DN 40 Phù Hợp

Quy trình lựa chọn thiết bị chuẩn xác bao gồm checklist 7 bước:

1. Xác định đường ống thực tế tại công trình.

2. Kiểm tra chính xác kích thước DN/NPS tương đương.

3. Xác định kiểu kết nối (ren trong, ren ngoài hay mặt bích).

4. Xác định tính chất môi chất dẫn truyền.

5. Kiểm tra thông số áp suất và nhiệt độ làm việc tối đa.

6. Lựa chọn vật liệu thân van và gioăng làm kín tương thích.

7. Xác định chức năng vận hành: đóng/ngắt, điều tiết hay chống dòng ngược.

Công thức tư vấn tối ưu: Đúng kích thước + đúng kết nối + đúng vật liệu + đúng áp suất + đúng chức năng = van DN 40 phù hợp.

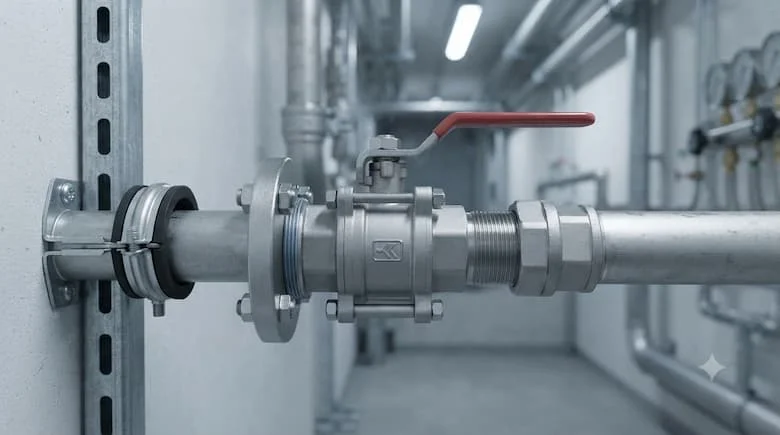

Lưu Ý Khi Lắp Đặt Và Sử Dụng Van DN 40

• Vệ sinh sạch sẽ mạt cặn bám trong đường ống trước khi tiến hành lắp đặt thiết bị.

• Kiểm tra kỹ tình trạng bước ren hoặc bề mặt mặt bích trước khi vặn siết.

• Tuyệt đối không siết quá lực tay vặn gây nứt vỡ chân ren kết nối.

• Kiểm tra độ đàn hồi và vị trí chính xác của gioăng làm kín.

• Lắp đặt đúng chiều mũi tên hướng dẫn đối với dòng van một chiều.

• Kiểm tra kỹ lưỡng khả năng rò rỉ nước ngay sau khi hoàn tất lắp đặt.

• Không vận hành thiết bị vượt quá giới hạn áp suất và nhiệt độ thiết kế ban đầu.

• Lên lịch kiểm tra định kỳ tình trạng hoạt động của van để kịp thời xử lý sự cố.

Câu Hỏi Thường Gặp Về Van DN40

1. Van DN40 là van bao nhiêu inch?

Thiết bị thường tương đương với kích thước NPS 1½ inch, tuy nhiên kỹ thuật viên vẫn cần đối chiếu trực tiếp tiêu chuẩn đường ống thực tế.

2. DN40 có phải đường kính 40 mm không?

Không. Ký hiệu DN40 biểu thị kích thước danh nghĩa chứ không đại diện cho con số đo đường kính thực tế bằng 40 mm.

3. Van bi DN40 và van cổng DN40 khác nhau thế nào?

Cả hai đều dùng để đóng ngắt dòng chảy nhưng cấu trúc cơ khí, tốc độ vận hành và đặc tính lưu lượng của chúng hoàn toàn khác biệt.

4. Van DN40 dùng cho nước nóng được không?

Hoàn toàn sử dụng được nếu vật liệu cấu thành và giới hạn nhiệt độ của gioăng van đáp ứng đúng điều kiện làm việc thực tế.

5. Làm sao chọn đúng van DN40?

Bạn cần kiểm tra đồng bộ kích thước, tiêu chuẩn kết nối, vật liệu, áp suất, nhiệt độ, môi chất và mục đích vận hành của hệ thống.

Kết Luận

Việc đầu tư trang bị van dn40 đòi hỏi sự thấu hiểu sâu sắc về thông số kỹ thuật, kích thước danh nghĩa, vật liệu và kiểu kết nối. Không nên chọn mua thiết bị chỉ dựa vào kích thước bề ngoài mà bỏ qua các yếu tố áp suất hay đặc tính môi chất. Đối chiếu đầy đủ các tiêu chuẩn kỹ thuật sẽ giúp hệ thống đường ống vận hành an toàn, bền bỉ và hạn chế tối đa rủi ro rò rỉ.
