Van Chỉnh Áp Thủy Lực: Giải Pháp Kiểm Soát Áp Suất Và Bảo Vệ Hệ Thống Đường Ống

Khi áp suất trong đường ống tăng cao bất thường, các thiết bị phía sau thường không chịu được áp lực lớn, trong khi máy bơm lại tạo ra lực đẩy vượt mức cần thiết khiến hệ thống vận hành kém ổn định. Sự dao động áp lực liên tục này có thể gây ra hiện tượng rò rỉ, rung lắc đường ống hoặc làm giảm nghiêm trọng tuổi thọ thiết bị. Để khắc phục triệt để tình trạng này, van điều chỉnh áp thủy lực được sử dụng để kiểm soát và điều chỉnh áp suất trong hệ thống theo mức mong muốn, giúp bảo vệ thiết bị và duy trì điều kiện vận hành ổn định.

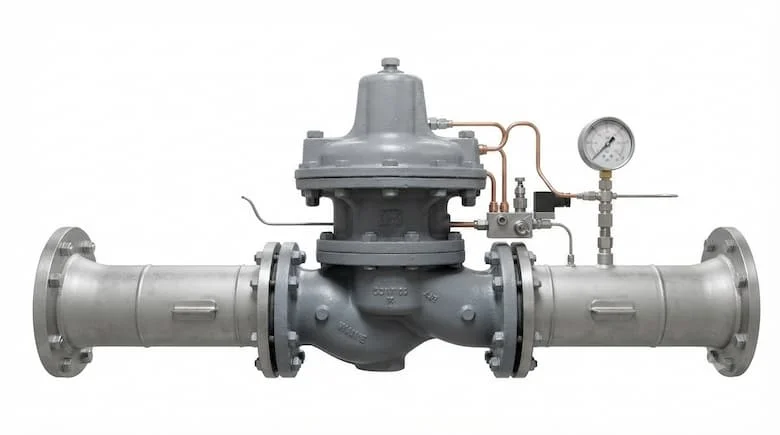

Van Chỉnh Áp Thủy Lực Là Gì?

Van chỉnh áp thủy lực là thiết bị được lắp trên hệ thống đường ống nhằm điều chỉnh, duy trì hoặc kiểm soát áp suất của dòng chất lỏng theo giá trị cài đặt. Van sử dụng sự thay đổi áp lực của môi chất và cơ cấu điều khiển để điều tiết độ mở, từ đó kiểm soát áp suất trong hệ thống.

Thuật ngữ "chỉnh áp" phản ánh khả năng tinh chỉnh áp lực, trong khi thành phần "thủy lực" đề cập đến môi chất lỏng và áp lực bên trong đường ống. Thiết bị có thể được vận hành linh hoạt bằng cơ cấu cơ học, pilot thủy lực hoặc các bộ truyền động chuyên dụng tùy theo thiết kế, và không nên bị nhầm lẫn với mọi loại van thông thường khác trong hệ thống.

Nguyên Lý Hoạt Động Của Van Điều Chỉnh Áp Thủy Lực

Quá trình vận hành diễn ra theo trình tự: dòng chất lỏng đi vào van, áp suất tác động trực tiếp lên màng van, piston hoặc cơ cấu cảm nhận. Khi áp suất thay đổi, cơ cấu điều khiển sẽ phản ứng tương ứng để điều chỉnh tiết diện dòng chảy qua van, nhờ đó áp suất phía sau luôn được duy trì quanh mức cài đặt.

Việc không thể chỉ dùng van khóa thông thường xuất phát từ việc van khóa chỉ chuyên trách đóng/mở dòng chảy và không được thiết kế để duy trì áp suất ổn định trong suốt quá trình vận hành liên tục của hệ thống.

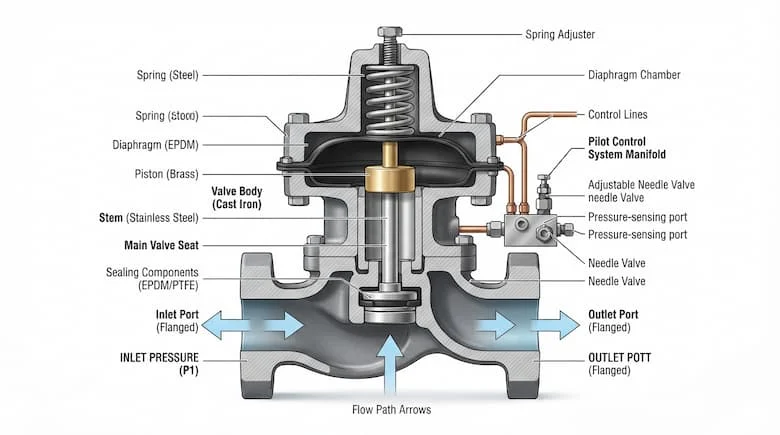

Cấu Tạo Van Điều Chỉnh Áp Thủy Lực Gồm Những Bộ Phận Nào?

• Thân van: Chứa và dẫn hướng trực tiếp dòng môi chất đi qua.

• Màng van / Piston: Nhận tác động trực tiếp từ áp suất chất lỏng.

• Đĩa hoặc cơ cấu đóng mở: Thay đổi độ mở để điều tiết lưu lượng và áp suất.

• Lò xo: Tạo lực đối kháng và cân bằng áp lực trong một số thiết kế cơ học.

• Pilot: Mạch điều khiển phụ trợ giúp kiểm soát áp suất cực kỳ chính xác đối với van điều khiển thủy lực.

• Trục / ty van: Truyền chuyển động cơ học giữa các bộ phận.

• Gioăng làm kín: Hạn chế tối đa rò rỉ lưu chất ra bên ngoài.

• Các cổng kết nối: Liên kết chắc chắn với đường ống hoặc hệ thống điều khiển tự động.

Các Loại Van Điều Chỉnh Áp Thủy Lực Phổ Biến

• Van giảm áp thủy lực: Chuyên dùng để hạ áp suất đầu ra khi áp lực nguồn cao hơn mức thiết bị cần sử dụng, rất phổ biến trong mạng lưới cấp nước.

• Van duy trì áp suất: Giữ ổn định áp suất phía trước van, hữu ích khi cần bảo vệ áp lực tối thiểu cho một khu vực chuyên biệt trong hệ thống.

• Van điều khiển áp suất bằng pilot: Sử dụng mạch pilot phụ trợ để kiểm soát van chính, phù hợp với các hệ thống đòi hỏi độ chính xác cao.

• Van điều khiển thủy lực đa chức năng: Tích hợp đồng thời nhiều tính năng như giảm áp, duy trì áp, chống búa nước, điều khiển lưu lượng hoặc vận hành từ xa.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Việc lựa chọn thiết bị không nên chỉ dựa vào kích thước DN. Một van DN50 hoàn toàn có thể thất bại nếu áp suất làm việc quá cao, lưu lượng vượt mức, môi chất không tương thích, nhiệt độ vượt giới hạn hoặc áp suất đầu ra nằm ngoài phạm vi điều chỉnh cho phép.

Van Điều Chỉnh Áp Thủy Lực Khác Gì Van Giảm Áp Thông Thường?

Hệ thống quy mô càng lớn và đòi hỏi kiểm soát áp suất càng ngặt nghèo thì cơ cấu điều khiển càng cần sự linh hoạt, dẫn đến kết cấu van phức tạp và chuyên sâu hơn để đảm bảo an toàn vận hành.

Van Điều Chỉnh Áp Thủy Lực Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước: Lắp đặt tại các nhà máy nước, mạng lưới cấp nước đô thị, tòa nhà cao tầng, khu dân cư và hệ thống cấp nước công nghiệp.

• Hệ thống bơm: Kiểm soát chặt chẽ áp suất sau máy bơm, ngăn chặn tình trạng áp suất tăng vọt vượt mức thiết kế ban đầu.

• Hệ thống tưới tiêu: Điều chỉnh áp lực nước để các khu vực tưới hoạt động đồng đều và ổn định.

• Hệ thống công nghiệp: Phục vụ dây chuyền xử lý nước, hệ thống điều hòa không khí HVAC, chất lỏng kỹ thuật và các quy trình sản xuất tự động.

Khi Nào Nên Sử Dụng Van Điều Chỉnh Áp Thủy Lực?

Hệ thống nên ứng dụng thiết bị này khi áp suất nguồn biến động liên tục, áp suất đầu vào cao hơn giới hạn chịu đựng của thiết bị, mạng lưới có nhiều phân khu cần các mức áp suất khác nhau, hoặc khi cần bảo vệ toàn diện đường ống và tự động hóa khâu kiểm soát áp lực.

Tuy nhiên, nếu hệ thống vận hành đơn giản, lưu lượng nhỏ và áp suất đầu vào ổn định, các giải pháp van thông thường sẽ giúp tiết kiệm chi phí và thuận lợi hơn cho công tác bảo trì.

Những Sai Lầm Thường Gặp Khi Chọn Van Điều Chỉnh Áp Thủy Lực

• Sai lầm 1: Chỉ lựa chọn dựa trên đường kính DN mà bỏ qua các yếu tố kỹ thuật khác.

• Sai lầm 2: Không xác định chính xác áp suất đầu vào thực tế của hệ thống.

• Sai lầm 3: Bỏ qua thông số áp suất đầu ra yêu cầu của thiết bị tiêu thụ.

• Sai lầm 4: Không tính toán kỹ lưu lượng dẫn đến hiện tượng tổn thất áp suất lớn.

• Sai lầm 5: Chọn sai vật liệu chế tạo khiến van nhanh chóng bị ăn mòn trong môi trường nước khắc nghiệt.

Cách Chọn Van Điều Chỉnh Áp Thủy Lực Phù Hợp

Quy trình lựa chọn chuẩn xác được triển khai qua checklist 7 bước:

1. Bước 1 - Xác định môi chất: Làm rõ đặc tính nước sạch, nước xử lý hay chất lỏng công nghiệp.

2. Bước 2 - Xác định DN đường ống: Đo đạc chính xác kích thước kết nối cơ khí.

3. Bước 3 - Xác định áp suất đầu vào: Ghi nhận thông số áp suất trước van ($P_1$).

4. Bước 4 - Xác định áp suất đầu ra cần thiết: Thiết lập mức áp suất an toàn sau van ($P_2$).

5. Bước 5 - Xác định lưu lượng: Tính toán mức lưu lượng tối thiểu, thông thường và tối đa.

6. Bước 6 - Chọn vật liệu và kiểu kết nối: Cân nhắc giữa gang, đồng, inox, thép với kiểu ren hoặc mặt bích.

7. Bước 7 - Kiểm tra điều kiện vận hành: Rà soát nhiệt độ, không gian lắp đặt và khả năng bảo trì định kỳ.

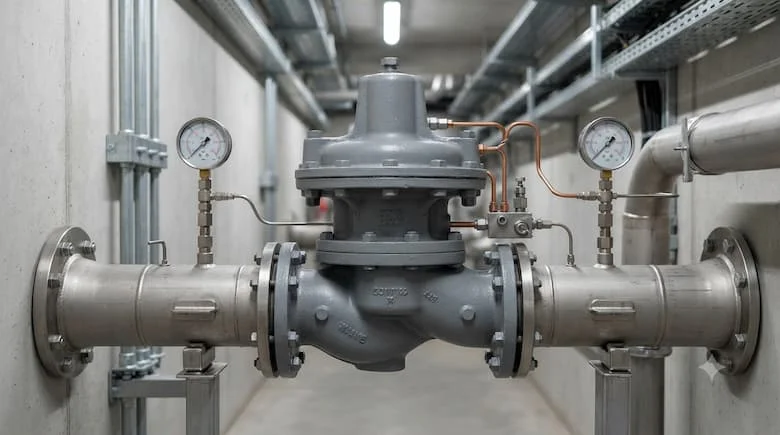

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Lắp đặt đúng chiều mũi tên hướng dẫn dòng chảy của nhà sản xuất.

• Vệ sinh thật sạch sẽ, loại bỏ hoàn toàn cặn bẩn trong đường ống trước khi lắp.

• Bố trí van ở vị trí thuận lợi cho công tác kiểm tra, bảo dưỡng định kỳ.

• Kiểm tra kỹ lưỡng hệ thống gioăng làm kín và các mặt bích kết nối.

• Tuyệt đối không vận hành thiết bị vượt quá giới hạn áp suất cho phép.

• Thực hiện cài đặt mức áp suất chuẩn xác theo thông số thiết kế ban đầu.

• Kiểm tra rò rỉ toàn diện ngay sau khi đưa hệ thống vào hoạt động.

• Khuyên dùng kèm đồng hồ đo áp suất trước và sau van để dễ dàng theo dõi hiệu quả điều chỉnh.

Câu Hỏi Thường Gặp

1. Van chỉnh áp thủy lực là gì?

Đây là thiết bị lắp trên đường ống nhằm điều chỉnh, duy trì hoặc kiểm soát áp suất chất lỏng theo giá trị cài đặt thông qua sự thay đổi áp lực môi chất và cơ cấu điều khiển.

2. Van chỉnh áp thủy lực có giống van giảm áp không?

Hai khái niệm này có mối liên hệ mật thiết nhưng không đồng nhất; van chỉnh áp là thuật ngữ rộng bao gồm cả van giảm áp, van duy trì áp suất và các dòng van điều khiển phức tạp khác.

3. Van chỉnh áp thủy lực có thể điều chỉnh áp suất đầu ra không?

Có, thiết bị cho phép tùy chỉnh áp suất đầu ra, nhưng phạm vi điều chỉnh phụ thuộc hoàn toàn vào thông số thiết kế cụ thể của từng dòng van.

4. Chọn van chỉnh áp thủy lực theo DN hay áp suất?

Người mua cần xem xét đồng bộ cả kích thước DN, áp suất, lưu lượng, nhiệt độ và đặc tính môi chất thay vì chỉ dựa vào một thông số đơn lẻ.

5. Van chỉnh áp thủy lực dùng cho hệ thống nước được không?

Hoàn toàn sử dụng được, miễn là vật liệu, mức áp suất và nhiệt độ của van đáp ứng đúng các yêu cầu kỹ thuật của hệ thống nước thực tế.

Kết Luận

Sự hiện diện của thiết bị van chỉnh áp thủy lực đóng vai trò cốt lõi trong việc kiểm soát áp lực an toàn cho toàn bộ mạng lưới đường ống. Quá trình lựa chọn cần được cân nhắc toàn diện dựa trên kích thước DN, mức áp suất, lưu lượng, môi chất và nhiệt độ vận hành thực tế thay vì chỉ dựa vào đường kính ống đơn thuần.
