Van Tỉ Lệ: Giải Pháp Điều Khiển Linh Hoạt Cho Hệ Thống Tự Động Hóa Hiện Đại

Trong nhiều hệ thống công nghiệp tiên tiến hiện nay, việc chỉ đóng hoặc mở dòng lưu chất hoàn toàn chưa đủ để đáp ứng các yêu cầu vận hành khắt khe. Các kỹ sư thường cần điều chỉnh lưu lượng theo từng mức, thay đổi áp suất một cách chính xác, điều khiển tốc độ cơ cấu chấp hành hoặc tinh chỉnh lực và vị trí dựa theo tín hiệu từ bộ điều khiển. Sự thay đổi thông số liên tục thay vì trạng thái ON/OFF đơn thuần chính là lúc van điều khiển tỉ lệ phát huy vai trò tối ưu, giúp giải quyết triệt để các bài toán điều khiển phức tạp trong tự động hóa.

Vì Sao Hệ Thống Cần Van Điều Khiển Tỉ Lệ?

Việc kiểm soát dòng chảy chất lỏng hoặc khí nén đòi hỏi độ chính xác cao để đảm bảo hiệu suất toàn bộ dây chuyền sản xuất. Nếu hệ thống không thể tự động hóa các thao tác điều chỉnh lưu lượng hay áp suất theo thời gian thực, doanh nghiệp sẽ đối mặt với tình trạng hao hụt năng lượng, sụt áp bất thường và giảm tuổi thọ thiết bị cơ khí nghiêm trọng.

Việc hiểu rõ cơ chế hoạt động của van điều khiển tỉ lệ sẽ giúp người vận hành phân biệt chính xác với các dòng van đóng mở thông thường, từ đó ứng dụng hiệu quả vào các hệ thống đòi hỏi độ linh hoạt cao.

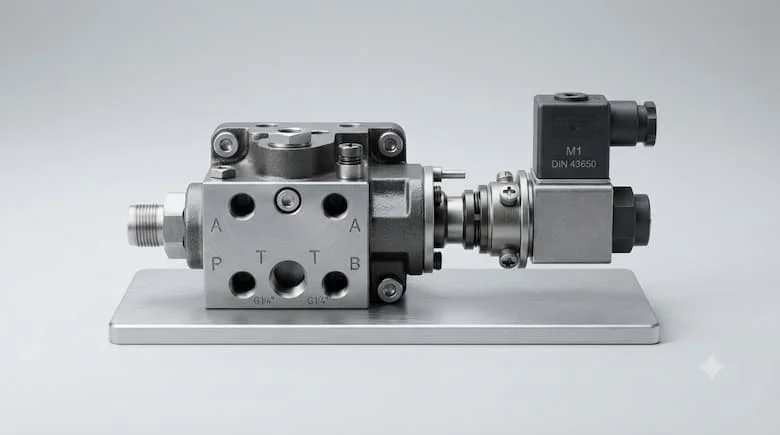

Van Tỉ Lệ Là Gì?

Van tỉ lệ là loại van điều khiển có khả năng thay đổi độ mở của van theo tỷ lệ tương ứng với tín hiệu điều khiển đầu vào, từ đó điều chỉnh các đại lượng như lưu lượng, áp suất, tốc độ hoặc hướng chuyển động của cơ cấu trong hệ thống. Khi tín hiệu điều khiển thay đổi, độ mở van lập tức thay đổi theo để điều tiết lưu lượng và áp suất đầu ra.

Về mặt cấu trúc, thiết bị này khác biệt hoàn toàn với van điện từ ON/OFF vốn chỉ có hai trạng thái đóng hoặc mở, đồng thời nằm ở phân khúc trung gian trước khi vươn tới các dòng van servo đòi hỏi độ chính xác và đáp ứng động cực cao. Cần lưu ý rằng không nên đồng nhất khái niệm này với một cấu hình đơn lẻ, bởi thuật ngữ van điều khiển tỉ lệ được áp dụng linh hoạt cho nhiều biến thể trong cả hệ thống thủy lực lẫn khí nén.

Nguyên Lý Hoạt Động Của Van Điều Khiển Tỉ Lệ

Quá trình vận hành diễn ra theo một chuỗi tương tác chặt chẽ từ tín hiệu điện đến cơ cấu chấp hành cơ khí. Bộ điều khiển trung tâm phát ra tín hiệu điện, được truyền trực tiếp tới cuộn coil hoặc bộ phận chấp hành của van.

Tại đây, dòng điện tạo ra lực điện từ để chuyển đổi tín hiệu thành lực cơ học, làm thay đổi vị trí của các phần tử điều tiết bên trong như spool hay poppet. Khi tiết diện dòng chảy thay đổi, lưu lượng hoặc áp suất đầu ra sẽ biến thiên tương ứng.

Tuy nhiên, đặc tính làm việc thực tế không tạo ra tỷ lệ tuyến tính tuyệt đối mà chịu ảnh hưởng lớn bởi áp suất chênh lệch, biên dạng spool, độ nhớt của lưu chất, hiện tượng trễ hysteresis, độ phân giải tín hiệu và thiết kế của bộ điều khiển điện tử.

Cấu Tạo Van Điều Khiển Tỉ Lệ Gồm Những Bộ Phận Nào?

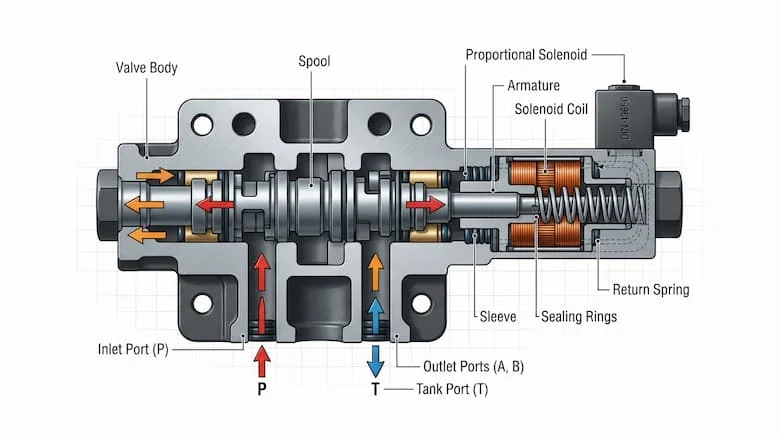

• Thân van: Chứa các đường dẫn dòng lưu chất và hệ thống khoang làm việc chịu áp lực cao.

• Phần tử điều khiển: Bao gồm các dạng spool, poppet, kim van hoặc cơ cấu tiết lưu chuyên dụng.

• Cuộn coil hoặc bộ chấp hành: Đảm nhận nhiệm vụ nhận tín hiệu điện để sinh lực điều khiển phần tử bên trong.

• Lò xo hồi vị: Có chức năng đưa cơ cấu về vị trí mặc định khi tín hiệu điều khiển thay đổi hoặc ngắt nguồn.

• Bộ điều khiển điện tử: Nhận tín hiệu từ hệ thống ngoài để quản lý và vận hành van chính xác.

• Gioăng và bộ phận làm kín: Giúp hạn chế tối đa rò rỉ lưu chất giữa các khoang và ra môi trường bên ngoài.

Van Điều Khiển Tỉ Lệ Có Những Loại Nào?

Việc phân loại thiết bị thường dựa trên chức năng điều khiển và môi chất sử dụng thực tế trong công nghiệp:

• Van điều khiển tỉ lệ điều khiển lưu lượng: Chuyên dùng để kiểm soát lượng lưu chất đi qua, thích hợp cho việc điều chỉnh tốc độ xi lanh, động cơ thủy lực hoặc lưu lượng đường ống.

• Van điều khiển tỉ lệ điều khiển áp suất: Bao gồm các dạng giảm áp tỉ lệ, van tràn tỉ lệ hoặc van điều khiển áp suất để giữ ổn định áp lực mạng lưới.

• Van điều khiển tỉ lệ điều khiển hướng: Phổ biến trong các hệ thống thủy lực phức tạp nhằm kiểm soát đồng thời hướng và tốc độ chuyển động của cơ cấu chấp hành.

• Phân loại theo môi chất: Chia thành dòng thủy lực (hydraulic proportional valve) và dòng khí nén (pneumatic proportional valve).

Các Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điều Khiển Tỉ Lệ

Việc lựa chọn thiết bị không nên chỉ dựa đơn thuần vào kích thước đường ống. Một sản phẩm có kích thước danh nghĩa phù hợp nhưng sai lệch về dải lưu lượng, áp suất hoặc tín hiệu điều khiển sẽ khiến hệ thống tự động hóa tê liệt hoàn toàn.

Van Điều Khiển Tỉ Lệ Khác Gì Van ON/OFF Và Van Servo?

Nếu hệ thống chỉ yêu cầu đóng ngắt dòng thông thường, van ON/OFF là lựa chọn tối ưu. Khi cần điều chỉnh liên tục nhưng không đòi hỏi độ chính xác tuyệt đối như van servo, van điều khiển tỉ lệ chính là giải pháp cân bằng hoàn hảo giữa hiệu năng và chi phí.

Tại Sao Nên Sử Dụng Van Điều Khiển Tỉ Lệ Trong Hệ Thống Tự Động Hóa?

Sự xuất hiện của thiết bị này mang lại bước đột phá lớn cho công nghệ điều khiển tự động nhờ khả năng tinh chỉnh thông số theo thời gian thực. Hệ thống có thể vận hành linh hoạt hơn, giảm thiểu tối đa các thao tác can thiệp thủ công từ con người, dễ dàng kết nối trực tiếp với bộ điều khiển PLC và tối ưu hóa năng lượng tiêu thụ.

Hơn thế nữa, van tỉ lệ đóng vai trò là cầu nối trung gian tin cậy giữa tín hiệu điện tử và quá trình vật lý, giúp nâng cao chất lượng sản phẩm và bảo vệ toàn diện hệ thống cơ khí khỏi hiện tượng sốc áp.

Van Tỉ Lệ Được Ứng Dụng Ở Đâu?

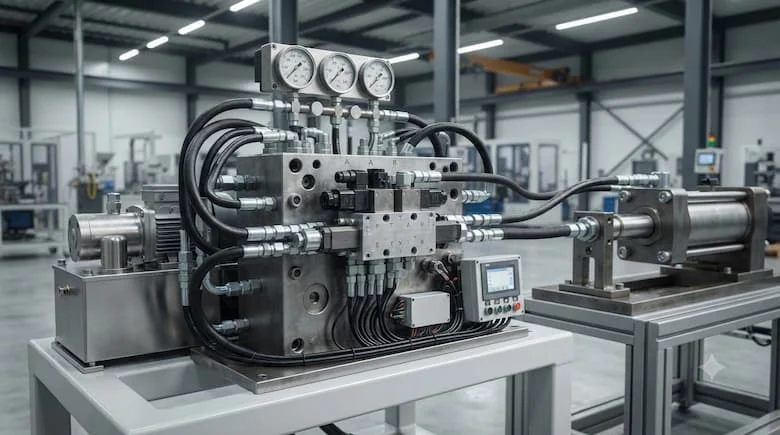

• Hệ thống thủy lực: Lắp đặt trong các dây chuyền máy ép, máy công cụ CNC, máy đúc nhựa và thiết bị nâng hạ tải trọng lớn.

• Hệ thống khí nén: Kiểm soát lưu lượng khí, điều chỉnh áp suất tuyến tính và điều phối tốc độ chuyển động của xi lanh tự động.

• Hệ thống công nghiệp: Ứng dụng rộng rãi trong các dây chuyền sản xuất tự động hóa đòi hỏi quy trình điều tiết lưu chất khắt khe.

Khi Nào Nên Sử Dụng Van Tỉ Lệ?

Doanh nghiệp nên đầu tư giải pháp này khi hệ thống cần điều chỉnh thông số theo nhiều mức khác nhau, đòi hỏi sự can thiệp từ tín hiệu PLC, hoặc khi các dòng van ON/OFF thông thường không đáp ứng được yêu cầu kỹ thuật.

Ngược lại, nếu quy trình vận hành chỉ cần chuyển đổi trạng thái đóng ngắt cơ bản, việc sử dụng van điều khiển tỉ lệ nên được cân nhắc lại để tránh lãng phí chi phí đầu tư và phức tạp hóa cấu trúc mạch điều khiển.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng Van Tỉ Lệ

• Sai lầm 1: Chỉ chọn van dựa vào kích thước đường ống mà bỏ qua bài toán tính toán lưu lượng thực tế.

• Sai lầm 2: Không đồng bộ tín hiệu điều khiển giữa van và bộ điều khiển trung tâm PLC (ví dụ lệch chuẩn 4–20 mA và 0–10 V).

• Sai lầm 3: Bỏ qua yếu tố áp suất chênh lệch ảnh hưởng trực tiếp đến độ chính xác của dòng chảy.

• Sai lầm 4: Nhầm lẫn chức năng vận hành giữa van tỉ lệ và van servo đắt đỏ.

• Sai lầm 5: Không chú trọng đến độ sạch của môi chất, đặc biệt là dầu thủy lực dẫn đến kẹt kẽ hở spool.

Checklist Chọn Van Điều Khiển Tỉ Lệ Phù Hợp

Trước khi tiến hành đặt mua thiết bị, cần kiểm tra kỹ lưỡng các tiêu chí kỹ thuật sau đây:

1. Xác định rõ môi chất: Nước, dầu thủy lực, khí nén hay hóa chất chuyên dụng.

2. Đại lượng cần điều chỉnh: Lưu lượng, áp suất, hướng hay tốc độ chấp hành.

3. Lưu lượng dòng chảy yêu cầu: Tính toán dựa trên thông số thực tế thay vì chỉ nhìn đường kính ống.

4. Dải áp suất làm việc: Xác định mức áp suất tối đa của hệ thống.

5. Chuẩn tín hiệu điều khiển: Tương thích 0–10 V, 4–20 mA hoặc các định dạng khác.

6. Điện áp cấp nguồn: Đảm bảo phù hợp với tủ điện điều khiển trung tâm.

7. Kiểu kết nối cơ khí: Ren, mặt bích hoặc dạng lắp đế tiêu chuẩn.

8. Vật liệu và gioăng làm kín: Phù hợp với nhiệt độ và tính chất hóa học của lưu chất.

9. Độ chính xác và thời gian đáp ứng: Đáp ứng đúng yêu cầu kỹ thuật của dây chuyền.

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Điều Khiển Tỉ Lệ

• Nghiên cứu kỹ tài liệu kỹ thuật và datasheet của nhà sản xuất trước khi lắp đặt.

• Tuân thủ tuyệt đối chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Tiến hành súc rửa, làm sạch toàn bộ đường ống trước khi đưa thiết bị vào vận hành.

• Kiểm tra độ ổn định của tín hiệu điện và áp suất làm việc thực tế.

• Thường xuyên kiểm tra hệ thống lọc dầu (đối với thủy lực) để bảo vệ các chi tiết tinh vi bên trong.

Câu Hỏi Thường Gặp

1. Van tỉ lệ là gì?

Đây là dòng van điều khiển biến thiên có khả năng thay đổi độ mở dựa trên tín hiệu đầu vào, giúp điều tiết chính xác lưu lượng, áp suất hoặc hướng đi của lưu chất.

2. Van điều khiển tỉ lệ khác van điện từ ON/OFF như thế nào?

Van ON/OFF chỉ hoạt động ở hai trạng thái đóng hoặc mở hoàn toàn, trong khi van tỉ lệ có thể thiết lập nhiều mức mở trung gian linh hoạt.

3. Van điều khiển tỉ lệ có dùng được với PLC không?

Có, thiết bị được thiết kế chuyên dụng để nhận tín hiệu từ PLC, miễn là kỹ sư kiểm tra đúng chuẩn tín hiệu tương thích.

4. Van điều khiển tỉ lệ có phải là van servo không?

Không, hai dòng van này khác biệt rõ rệt về cấu trúc, độ chính xác động lực học và mức độ phức tạp khi ứng dụng.

5. Chọn van điều khiển tỉ lệ cần quan tâm thông số nào?

Cần xem xét đồng bộ môi chất, lưu lượng, áp suất, kích thước, tín hiệu điều khiển và điện áp vận hành.

Kết Luận

Việc ứng dụng van tỉ lệ mang lại khả năng điều chỉnh độ mở chính xác theo tín hiệu điện, đáp ứng hoàn hảo các yêu cầu kiểm soát lưu lượng, áp suất và hướng chảy trong công nghiệp. Để đạt hiệu quả tối ưu, việc lựa chọn cần dựa trên đầy đủ các yếu tố về môi chất, áp suất, lưu lượng và tín hiệu điều khiển thay vì chỉ áp đặt kích thước đơn thuần.
