Rotary Valve Là Gì? Hướng Dẫn Chi Tiết Cấu Tạo, Phân Loại Và Cách Lựa Chọn

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát dòng chảy không chỉ đòi hỏi thao tác đóng mở cơ bản mà còn cần tốc độ xử lý nhanh chóng, độ chính xác cao và khả năng thích ứng linh hoạt với điều kiện vận hành khắc nghiệt. Sự xuất hiện của các cơ cấu chuyển động quay giúp tối ưu hóa hiệu suất truyền dẫn dòng lưu chất hoặc vật liệu rời. Tuy nhiên, mỗi thiết kế van quay lại sở hữu đặc thù cấu tạo và phạm vi ứng dụng hoàn toàn khác biệt. Bài viết này sẽ phân tích chi tiết khái niệm van quay, nguyên lý vận hành, các chủng loại phổ biến, thông số kỹ thuật cùng phương pháp lựa chọn chuẩn xác nhất cho từng hệ thống.

Rotary Valve Là Gì?

Rotary valve ( hay van quay) là nhóm van sử dụng chuyển động quay của bộ phận đóng/mở để kiểm soát dòng chảy của môi chất qua hệ thống đường ống. Thuật ngữ "rotary" biểu thị cơ chế chuyển động xoay hoặc quay tròn. Bộ phận đóng/mở bên trong có thể là dạng viên bi (ball), đĩa (disc), rotor, nút (plug) hoặc các cấu cơ chuyên dụng khác.

Khi bộ phận này xoay đến vị trí mở, nó tạo ra đường dẫn thông suốt cho môi chất; ngược lại, khi xoay đến vị trí đóng, nó hạn chế hoặc chặn đứng dòng chảy. Tùy thuộc vào thiết kế kỹ thuật, van quay có thể được ứng dụng hiệu quả cho nước, khí, hơi, bột, hạt và các loại vật liệu rời trong công nghiệp.

Nguyên Lý Hoạt Động Của Van Quay

Quá trình vận hành của thiết bị bắt đầu khi bộ truyền động tạo ra mô-men xoắn, truyền lực qua trục để tác động trực tiếp đến bộ phận đóng/mở bên trong. Rotor, bi, đĩa hoặc nút van sẽ xoay quanh trục cố định, qua đó thay đổi trực tiếp tiết diện lưu thông của dòng chảy.

Khi đạt đến vị trí đóng hoàn toàn, dòng môi chất bị chặn đứng hoặc hạn chế; khi đạt vị trí mở, dòng chảy đi qua van thông thoáng. Đa số các dòng van này thuộc nhóm quarter-turn valve với góc quay khoảng 90 độ để chuyển đổi trạng thái, bên cạnh một số thiết kế đặc thù có góc quay lớn hơn hoặc chuyển động liên tục phục vụ định lượng vật liệu.

Các Loại Van Quay Phổ Biến

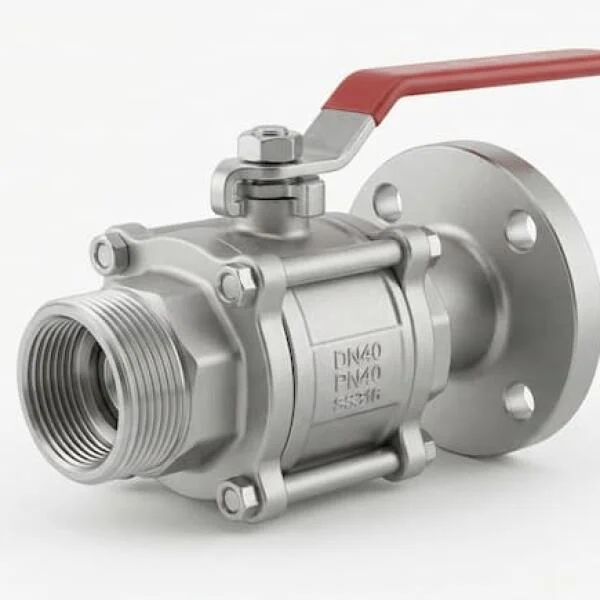

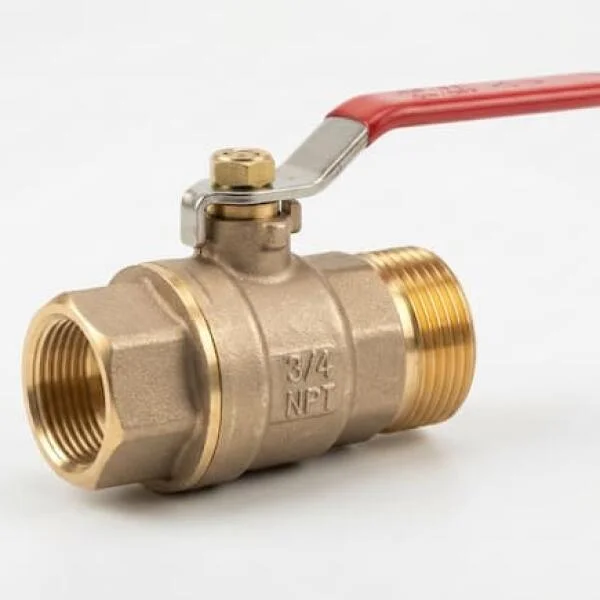

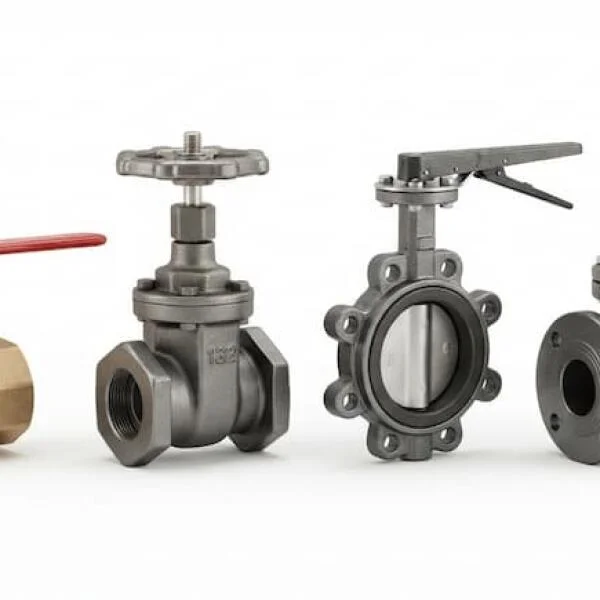

• Ball van quay / Ball Valve: Sử dụng viên bi khoét lỗ xuyên tâm xoay chuyển để đóng mở dòng chảy nhanh chóng với độ kín khít tuyệt vời.

• Butterfly Valve: Sử dụng đĩa xoay trên trục với kết cấu mỏng gọn, rất phù hợp cho các đường ống quy mô lớn và hỗ trợ điều khiển linh hoạt bằng tay, khí nén hoặc điện.

• Rotary Plug Valve: Sử dụng nút xoay thiết kế phù hợp với nhiều môi chất công nghiệp thông qua các cấu hình kỹ thuật đa dạng.

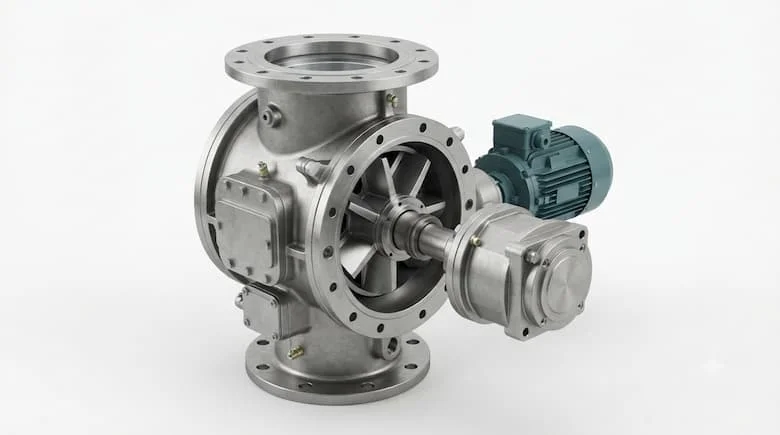

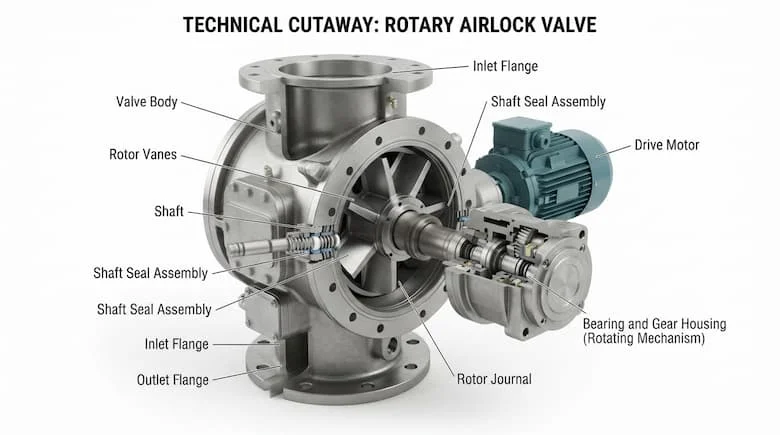

• Rotary Airlock Valve: Thường xuất hiện trong hệ thống vận chuyển vật liệu rời dạng bột hoặc hạt, sử dụng rotor quay để định lượng chuyển vật liệu đồng thời hạn chế thất thoát khí và chênh áp giữa các khu vực.

Lưu ý kỹ thuật: Khái niệm van quay là thuật ngữ rộng bao hàm nhiều thiết kế van quay khác nhau, không đồng nghĩa hoàn toàn với dòng van định lượng rotary airlock valve.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Quay

• Kích thước: Xác định theo hệ DN/NPS (đường kính danh nghĩa) tương ứng với lưu lượng yêu cầu của hệ thống.

• Vật liệu chế tạo: Thép carbon, inox 304, inox 316, gang xám, gang dẻo hoặc các vật liệu đặc biệt tùy theo môi trường làm việc.

• Áp suất làm việc: Working pressure, áp suất định mức pressure rating và chênh áp (differential pressure) đối với các ứng dụng chịu tải cao.

• Nhiệt độ vận hành: Giới hạn nhiệt độ của môi chất, nhiệt độ môi trường xung quanh và ngưỡng chịu nhiệt của hệ thống làm kín seat/seal.

• Kiểu kết nối: Kết nối mặt bích (flanged), nối ren (threaded), dạng kẹp wafer hoặc lug chuyên dụng.

• Kiểu vận hành: Thao tác thủ công (manual) hoặc tự động hóa bằng bộ truyền động khí nén (pneumatic actuator), điện (electric actuator) và thủy lực.

• Vật liệu làm kín: PTFE, EPDM, NBR, Viton/FKM hoặc các hợp chất chuyên dụng kháng hóa chất.

Van Quay Khác Gì Với Các Loại Van Thông Thường?

Các dòng van quay sở hữu ưu thế đóng mở nhanh chóng vì phần lớn thiết kế chỉ cần một góc quay nhỏ để chuyển trạng thái. Cơ cấu chuyển động xoay này cũng cực kỳ thuận lợi khi kết hợp với các bộ truyền động tự động hóa. Tuy nhiên, khả năng điều tiết lưu lượng của dòng van quay sẽ phụ thuộc hoàn toàn vào thiết kế đặc tính dòng chảy và yêu cầu thực tế của hệ thống.

Van Quay Được Sử Dụng Ở Đâu?

• Hệ thống đường ống công nghiệp: Kiểm soát hiệu quả dòng nước, khí nén, dầu mỏ và các loại hóa chất tùy thuộc vào cấp độ vật liệu.

• Nhà máy xử lý nước: Lắp đặt trên các đường ống cấp xả, hệ thống lọc và các vị trí chiến lược cần cô lập dòng chảy.

• Công nghiệp thực phẩm: Các thiết kế chuyên dụng phục vụ xử lý và vận chuyển vật liệu dạng bột, hạt khô.

• Công nghiệp xi măng: Phục vụ dây chuyền vận chuyển vật liệu rời, định lượng và cấp liệu liên tục.

• Công nghiệp hóa chất: Kiểm soát an toàn các môi chất có tính ăn mòn cao thông qua vật liệu thân và gioăng tương thích.

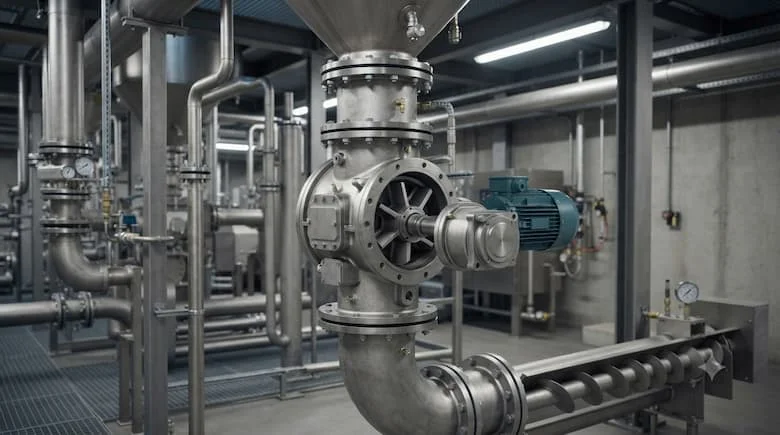

• Hệ thống vận chuyển khí nén: Ứng dụng dòng van rotary airlock để chuyển vật liệu bột/hạt và duy trì chênh áp giữa các khu vực áp suất khác nhau.

Khi Nào Nên Sử Dụng Van Quay?

Hệ thống nên cân nhắc ứng dụng rotary valve khi đòi hỏi cơ cấu đóng mở bằng chuyển động xoay, cần tốc độ thao tác nhanh, muốn tích hợp bộ truyền động tự động hóa, không gian lắp đặt bị giới hạn hoặc cần kiểm soát dòng lưu chất và vật liệu theo các thiết kế chuyên dụng.

Tuy nhiên, không nên lựa chọn thiết bị một cách cảm tính chỉ vì tên gọi. Kỹ sư thiết kế bắt buộc phải xác định trước các yếu tố cốt lõi gồm tính chất môi chất, áp suất làm việc, nhiệt độ, lưu lượng, kích thước đường ống, tần suất đóng mở và yêu cầu điều khiển tự động.

Những Sai Lầm Thường Gặp Khi Chọn Van Quay

• Hiểu nhầm rotary valve chỉ đại diện cho một chủng loại van duy nhất trên thị trường.

• Lựa chọn sai kích thước danh nghĩa so với đường ống thực tế.

• Bỏ qua việc kiểm tra thông số áp suất và giới hạn nhiệt độ làm việc của hệ thống.

• Chọn sai vật liệu thân van hoặc vật liệu gioăng làm kín (seal) dẫn đến ăn mòn nhanh chóng.

• Không xác định chính xác đặc tính môi chất dẫn truyền.

• Nhầm lẫn giữa các dòng van quay thông thường với van định lượng rotary airlock.

• Lựa chọn bộ truyền động (actuator) không đủ lực mô-men xoắn để vận hành van.

• Sử dụng van đóng/ngắt thông thường cho mục đích điều tiết lưu lượng liên tục không đúng kỹ thuật.

Cách Chọn Van Quay Phù Hợp

Quy trình lựa chọn thiết bị chuẩn xác được triển khai qua checklist 7 bước:

1. Bước 1 - Xác định môi chất: Làm rõ đường ống dẫn nước, khí, hơi, hóa chất hay vật liệu rời dạng bột.

2. Bước 2 - Xác định chức năng: Làm rõ nhu cầu đóng mở, điều tiết, cấp liệu, cô lập hay kiểm soát dòng chảy.

3. Bước 3 - Xác định kích thước: Tính toán chuẩn xác thông số DN/NPS và lưu lượng yêu cầu.

4. Bước 4 - Kiểm tra áp suất: Xác định working pressure làm việc và mức chênh áp thực tế.

5. Bước 5 - Kiểm tra nhiệt độ: Xem xét giới hạn chịu nhiệt của phần thân, gioăng (seal) và ghế van (seat).

6. Bước 6 - Chọn vật liệu: Đồng bộ vật liệu thân van, chi tiết bên trong và hệ thống phớt làm kín.

7. Bước 7 - Chọn kiểu vận hành: Thao tác thủ công manual hay tích hợp actuator khí nén, điện.

Checklist kiểm tra trước khi đặt mua: Đảm bảo đúng loại rotary valve, đúng kích thước, đúng môi chất, đúng áp suất, đúng nhiệt độ, đúng vật liệu, đúng kiểu kết nối và đúng bộ truyền động.

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Quay

• Vệ sinh kỹ lưỡng đường ống trước khi lắp đặt, loại bỏ hoàn toàn dị vật bám bên trong.

• Kiểm tra hướng dòng chảy nếu thiết kế kỹ thuật của van yêu cầu chiều lắp cố định.

• Đảm bảo bộ truyền động actuator được lắp đặt đúng kỹ thuật và đồng tâm.

• Tuyệt đối không tác động lực vượt quá giới hạn thiết kế cho phép của van.

• Kiểm tra độ kín khít toàn diện của thiết bị ngay sau khi hoàn tất lắp đặt.

• Kiểm tra lực mô-men xoắn đối với các dòng van vận hành bằng bộ truyền động tự động.

• Thực hiện bảo dưỡng định kỳ các bộ phận phớt làm kín, trục van và các chi tiết chuyển động.

• Đối với dòng rotary airlock, cần đặc biệt lưu ý khe hở rotor và tình trạng vật liệu bên trong để tránh kẹt cơ khí.

Câu Hỏi Thường Gặp

1. Rotary Valve là gì?

Đây là nhóm van sử dụng chuyển động quay của bộ phận đóng/mở bên trong nhằm kiểm soát dòng chảy của lưu chất hoặc vật liệu rời trong hệ thống.

2. Van quay có phải là Ball Valve không?

Không hoàn toàn. Ball valve là một dạng van cụ thể ứng dụng chuyển động xoay, trong khi rotary valve là thuật ngữ phân loại rộng hơn bao gồm nhiều thiết kế khác nhau.

3. Van quay dùng cho môi chất nào?

Tùy thuộc vào thiết kế cấu trúc và vật liệu, thiết bị có thể vận hành hiệu quả cho nước, khí, hơi, hóa chất hoặc các loại vật liệu dạng bột, hạt.

4. Van quay có thể tự động hóa không?

Hoàn toàn có thể. Phần lớn các dòng van quay đều dễ dàng tích hợp thêm bộ truyền động khí nén hoặc điện để điều khiển tự động từ xa.

5.Làm sao chọn Rotary Valve phù hợp?

Bạn cần xác định đồng bộ các thông số về môi chất, kích thước, lưu lượng, áp suất, nhiệt độ, vật liệu cấu thành, kiểu kết nối và phương thức vận hành.

Kết Luận

Sự hiện diện của các thiết bị rotary valve đóng vai trò quyết định trong việc tối ưu hóa hiệu suất kiểm soát dòng chảy và vật liệu tại nhiều nhà máy công nghiệp. Việc lựa chọn chính xác đòi hỏi sự đối chiếu kỹ lưỡng giữa điều kiện vận hành thực tế và các thông số kỹ thuật cốt lõi của thiết bị, giúp hệ thống vận hành an toàn, bền bỉ và hạn chế tối đa rủi ro sự cố.
