Tổng Hợp Hình Ảnh Van Giảm Áp Thực Tế: Cấu Tạo, Phân Loại Và Hướng Dẫn Nhận Diện

Khi bắt đầu tìm hiểu về hệ thống cơ điện hoặc thiết bị công nghiệp, việc tra cứu hình ảnh van giảm áp đóng vai trò quan trọng giúp người dùng hình dung rõ ràng về sản phẩm. Trên thực tế, thị trường có rất nhiều kiểu dáng và cấu tạo khác nhau, khiến người mới thường dễ nhầm lẫn giữa thiết bị này với van an toàn, van điều khiển hay van khóa thông thường. Quan sát ảnh van giảm áp thực tế giúp người dùng nhận diện nhanh chóng, phân loại chính xác theo kiểu van, môi chất, cấu tạo và ứng dụng thay vì chỉ dựa vào thông số kỹ thuật khô khan.

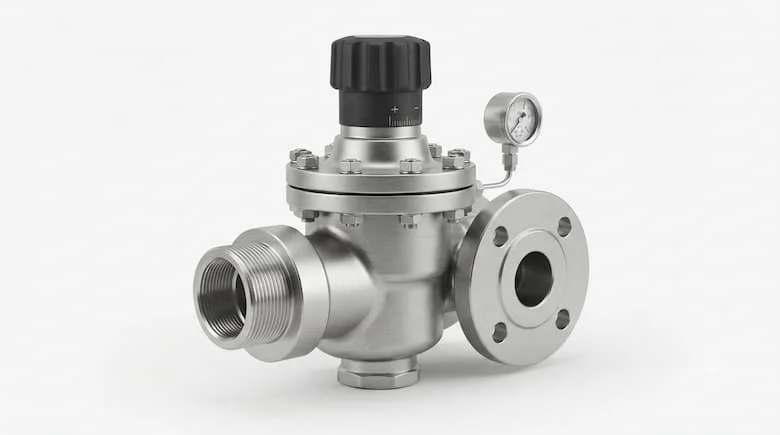

Tổng Hợp Hình Ảnh Van Giảm Áp Thực Tế

Các dòng sản phẩm hiện nay rất đa dạng về hình dáng thiết kế. Việc quan sát trực quan giúp kỹ sư và người mua dễ dàng phân biệt các dòng van chuyên dụng cho nước, hơi hay khí nén trước khi đi sâu vào các thông số kỹ thuật chi tiết của từng model cụ thể.

Van Giảm Áp Là Gì?

Van giảm áp là thiết bị được lắp trên đường ống để giảm và duy trì áp suất phía sau van ở mức cài đặt, trong khi áp suất phía trước có thể cao hơn. Van thường được sử dụng để bảo vệ thiết bị phía hạ lưu và duy trì điều kiện vận hành ổn định.

Cấu trúc hoạt động phụ thuộc vào áp suất đầu vào, áp suất đầu ra, chiều dòng chảy, bộ phận điều tiết và cơ cấu điều chỉnh áp suất. Tuyệt đối không nên đánh đồng van giảm áp với van an toàn, bởi dù cả hai đều kiểm soát áp suất nhưng mục đích sử dụng lại hoàn toàn khác nhau.

Nguyên Lý Hoạt Động Của Van Giảm Áp

Sơ đồ nguyên lý hoạt động thể hiện rõ chu trình: áp suất cao đi vào van, tác động lên cơ cấu cảm biến, khiến cơ cấu điều khiển điều chỉnh độ mở của van làm thay đổi tiết diện dòng chảy, nhờ đó áp suất phía sau van được duy trì quanh mức cài đặt ổn định hơn. Sơ đồ chuẩn luôn thể hiện rõ mũi tên chỉ hướng dòng chảy cùng hệ thống đồng hồ đo áp suất lắp đặt ở cả hai đầu trước và sau van.

Ảnh Van Giảm Áp Nước

Các dòng sản phẩm chuyên dụng cho môi trường nước được chia thành các nhóm gallery tiêu biểu:

• Van giảm áp nước bằng đồng: Thân đồng nguyên chất, kết hợp kiểu kết nối ren thông dụng, tích hợp núm điều chỉnh phía trên với kích thước nhỏ gọn.

• Van giảm áp nước bằng gang: Sở hữu thân van lớn, kết nối mặt bích chắc chắn, chuyên dùng cho các hệ thống đường ống công nghiệp quy mô lớn.

• Van giảm áp nước bằng inox: Bề mặt kim loại sáng bóng, khả năng chống ăn mòn vượt trội, phù hợp với các hệ thống yêu cầu tiêu chuẩn vật liệu cao cấp.

Ảnh Van Giảm Áp Hơi

Các tài liệu trực quan về dòng thiết bị này thường thể hiện rõ van giảm áp hơi công nghiệp với phần thân kim loại dày dặn, kết nối mặt bích chịu nhiệt, bộ điều chỉnh áp suất chuyên dụng, đồng hồ đo kèm theo hệ thống đường ống hơi áp lực cao. Van giảm áp hơi có thiết kế đặc thù để chịu được nhiệt độ và áp suất cực lớn, do đó hình dạng và vật liệu cấu thành khác biệt đáng kể so với dòng dùng cho nước.

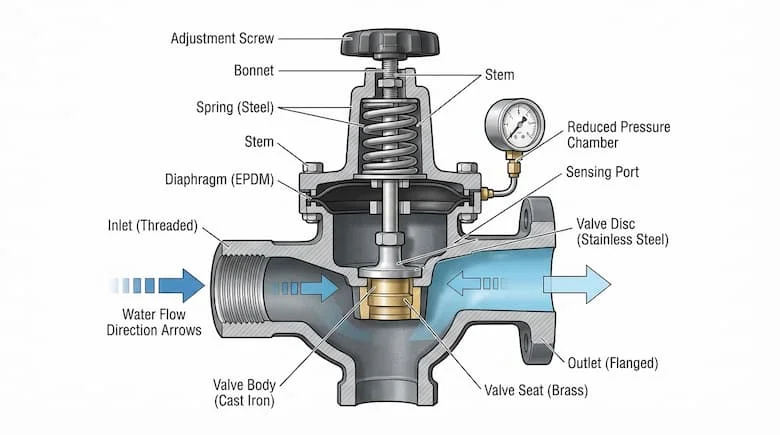

Hình Ảnh Cấu Tạo Van Giảm Áp

Việc nghiên cứu hình vẽ cắt bổ kỹ thuật mang lại giá trị nhận diện cao, giúp quan sát tường tận các bộ phận cốt lõi:

• Valve body – thân van

• Inlet – cửa vào

• Outlet – cửa ra

• Valve seat – đế van

• Valve disc/poppet – bộ phận điều tiết

• Spring – lò xo

• Diaphragm – màng van

• Adjustment screw – vít/núm điều chỉnh

• Flow direction – chiều dòng chảy

Các Loại Van Giảm Áp Qua Hình Ảnh Thực Tế

Phân Biệt Ảnh Van Giảm Áp Và Van An Toàn

Việc phân biệt rõ ràng hai thiết bị này là vô cùng quan trọng vì chúng không thể thay thế tùy tiện cho nhau trong hệ thống.

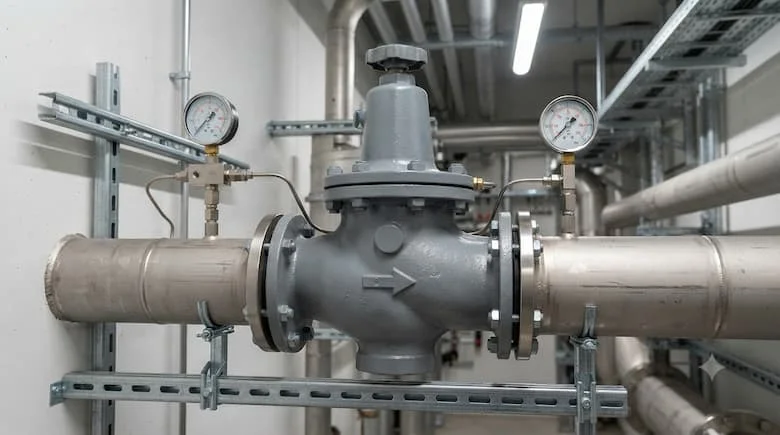

Ảnh Van Giảm Áp Được Sử Dụng Ở Đâu?

Quan sát thực tế cho thấy các thiết bị này xuất hiện dày đặc tại hệ thống cấp nước của các tòa nhà cao tầng hoặc nhà máy; hệ thống bơm tăng áp; các tuyến ống công nghiệp quy mô lớn kết nối mặt bích kèm đồng hồ áp suất; đường ống hơi công nghiệp chịu nhiệt; và các bộ điều áp trong trạm khí nén.

Khi nhận biết sản phẩm qua hình ảnh van giảm áp, cần lưu ý kiểm tra chiều dòng chảy ký hiệu trên thân, núm điều chỉnh áp suất, sự hiện diện của đồng hồ đo, hình dáng thân van, kiểu kết nối ren hay bích, vật liệu thân, kích thước DN và tem nhãn thông số. Tuyệt đối không tự ý xác định chính xác DN, PN hay áp suất làm việc chỉ dựa vào hình ảnh trực quan nếu thiếu catalogue kỹ thuật đi kèm.

Cách Chọn Hình Ảnh Van Giảm Áp Phù Hợp Với Nhu Cầu

1. Bước 1 - Xác định môi chất: Làm rõ hệ thống dùng cho nước, hơi, khí hay các chất lỏng kỹ thuật khác.

2. Bước 2 - Xác định kích thước đường ống: Đối chiếu dải DN tiêu chuẩn như DN15, DN20, DN25, DN50, DN100...

3. Bước 3 - Xác định kiểu kết nối: Lựa chọn dạng ren, mặt bích hay đầu kẹp clamp.

4. Bước 4 - Xác định vật liệu: Cân nhắc giữa đồng, gang, inox hoặc thép đúc.

5. Bước 5 - Kiểm tra áp suất: Đánh giá áp suất đầu vào, áp suất đầu ra mong muốn và mức chịu tải tối đa.

6. Bước 6 - Đối chiếu với catalogue: Sử dụng hình ảnh để nhận diện sơ bộ nhưng phải dùng tài liệu kỹ thuật chính hãng để chốt mã hàng.

Lưu ý cốt lõi: Không chọn van chỉ dựa vào hình dáng bên ngoài; không mặc định hai thiết bị trông giống nhau sẽ có cùng thông số kỹ thuật; luôn kiểm tra kỹ các tiêu chuẩn PN/Class, dải áp suất điều chỉnh và ưu tiên tài liệu nhà sản xuất.

Câu Hỏi Thường Gặp

1. Làm sao nhận biết van giảm áp qua hình ảnh?

Có thể quan sát thân van, chiều dòng chảy, cơ cấu điều chỉnh áp suất, kiểu kết nối và các phụ kiện đi kèm như đồng hồ đo, tuy nhiên vẫn cần catalogue để xác nhận model chính xác.

2. Hình ảnh van giảm áp nước và van giảm áp hơi có giống nhau không?

Không. Chúng hoàn toàn khác biệt về vật liệu chế tạo, cấu tạo bên trong, khả năng chịu nhiệt và dải áp suất làm việc thực tế.

3. Hình ảnh có xác định được kích thước van không?

Không thể chính xác trong mọi trường hợp, do đó người mua bắt buộc phải kiểm tra thông số DN hoặc kích thước kết nối thực tế.

4. Van giảm áp có giống van an toàn không?

Không. Van giảm áp kiểm soát áp suất phía hạ lưu, trong khi van an toàn bảo vệ hệ thống bằng cách xả môi chất khi áp suất vượt ngưỡng nguy hiểm.

5. Nên xem gì ngoài hình ảnh khi mua van giảm áp?

Cần kiểm tra đồng bộ các yếu tố gồm DN, vật liệu, áp suất đầu vào/đầu ra, nhiệt độ, môi chất và tiêu chuẩn kỹ thuật của sản phẩm.

Kết Luận

Hình ảnh van giảm áp thực tế giúp người dùng nhận diện nhanh các loại van giảm áp, phân biệt theo môi chất, vật liệu, kết nối và cấu tạo. Tuy nhiên, hình ảnh không thể thay thế hoàn toàn thông số kỹ thuật, do đó khi lựa chọn thực tế cần đối chiếu chặt chẽ với catalogue hoặc datasheet chính hãng để đảm bảo hiệu quả vận hành.
