One Way Valve Là Gì? Hướng Dẫn Chọn Van Một Chiều Chuẩn Xác Cho Hệ Thống Đường Ống

Trong quá trình vận hành các hệ thống cấp nước hay đường ống công nghiệp, hiện tượng dòng chảy bị đảo chiều đột ngột là một rủi ro thường trực. Tình trạng này khiến nước hồi ngược lại làm quay cánh quạt máy bơm khi hệ thống dừng đột ngột, gây áp lực ngược phá hỏng thiết bị và làm gián đoạn toàn bộ dây chuyền sản xuất. Để giải quyết triệt để vấn đề này, việc trang bị one way valve hay còn gọi là van một chiều đóng vai trò là giải pháp cốt lõi giúp kiểm soát dòng chảy chỉ theo một hướng duy nhất. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, phân loại và hướng dẫn cách lựa chọn thiết bị chuẩn xác nhất.

Van Một Chiều Giúp Ngăn Dòng Chảy Ngược Như Thế Nào?

Khi hệ thống đường ống xảy ra sự cố sụt áp hoặc khi máy bơm ngừng hoạt động, khối lượng lưu chất lớn bên trên có xu hướng dồn ngược trở lại trọng lực. Nếu không có thiết bị ngăn chặn, dòng chảy ngược này sẽ cuốn theo cặn bẩn, gây sốc thủy lực và làm hỏng các thiết bị đo lường nhạy cảm phía trước.

Sự xuất hiện của van một chiều giúp tự động hóa hoàn toàn quá trình kiểm soát hướng đi của lưu chất mà không cần sự can thiệp thủ công từ con người. Việc hiểu rõ cơ chế vận hành, các chủng loại van trên thị trường cũng như cách thức đối chiếu thông số kỹ thuật sẽ giúp kỹ thuật viên lựa chọn được dòng sản phẩm phù hợp nhất với cấu trúc đường ống thực tế.

One Way Valve Là Gì?

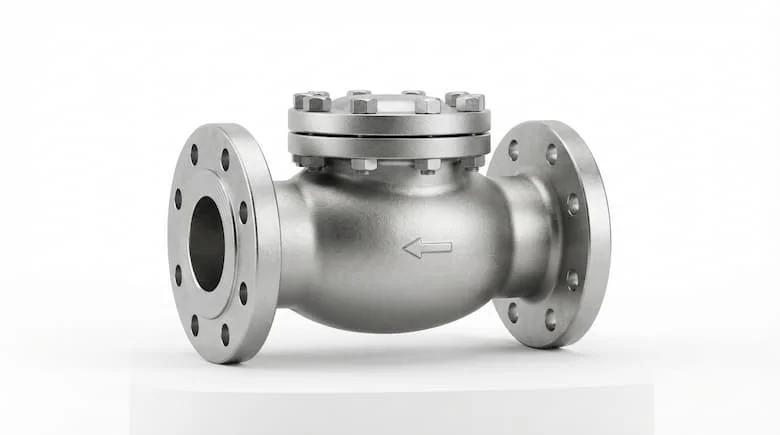

One way valve là loại van được thiết kế để cho phép lưu chất đi qua theo một hướng nhất định và tự động hạn chế hoặc ngăn chặn hoàn toàn dòng chảy theo hướng ngược lại. Thiết bị hoạt động dựa trên cơ chế chênh lệch áp suất của dòng lưu chất mà không cần người vận hành đóng mở thủ công bằng tay.

• Tên gọi tương đương: Trong nhiều tài liệu kỹ thuật quốc tế và trong nước, one way valve còn được gọi là check valve hoặc van một chiều.

• Chức năng cốt lõi: Bảo vệ hệ thống bơm, duy trì cột áp mồi nước và ngăn chặn hiện tượng mất áp hoặc ô nhiễm chéo giữa các nhánh đường ống.

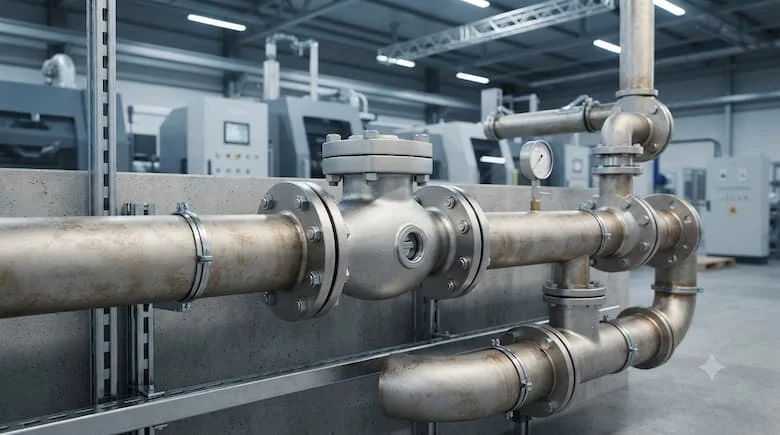

• Vị trí ứng dụng: Thường được lắp đặt ngay sau đầu ra của máy bơm, trên các đường ống hút hoặc tại các giao điểm phân nhánh kỹ thuật trong tòa nhà và nhà máy.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Một Chiều

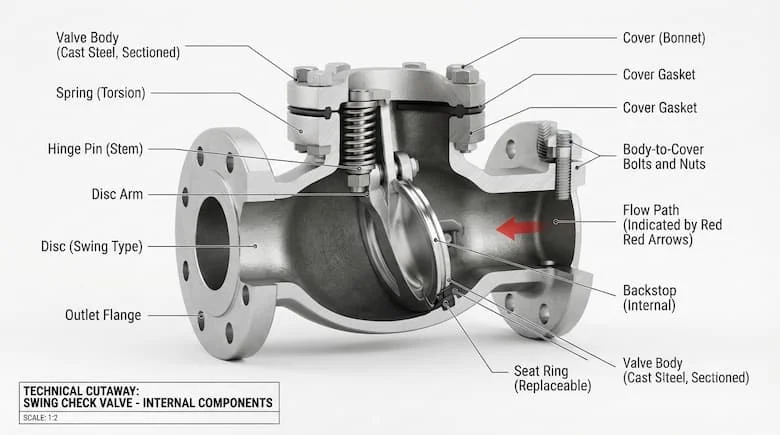

Thiết bị được cấu thành từ các bộ phận chính bao gồm thân van, đĩa van (hoặc piston, bi), trục bản lề, lò xo hồi vị (tùy model), gioăng làm kín, nắp van và các đầu kết nối đường ống.

• Nguyên lý vận hành: Khi dòng chảy đi đúng chiều thiết kế với áp suất đủ lớn, lực đẩy của lưu chất sẽ thắng lực cản của lò xo hoặc trọng lực để đẩy đĩa van mở ra, cho phép chất lỏng lưu thông thuận lợi.

• Khi dòng chảy đảo chiều: Áp suất ngược kết hợp với lực đàn hồi của lò xo hoặc trọng lượng bản thân sẽ ép chặt đĩa van vào đế van, bịt kín hoàn toàn đường đi và ngăn không cho lưu chất chảy ngược lại.

• Lưu ý kỹ thuật: Chênh áp mở van (cracking pressure) là thông số quan trọng quyết định mức áp suất tối thiểu cần thiết để van bắt đầu mở. Ngoài ra, việc lựa chọn tốc độ đóng van phù hợp cũng giúp hạn chế tối đa hiện tượng búa nước (water hammer) gây rung chấn đường ống.

Các Loại Van Một Chiều Phổ Biến

• Swing Check Valve (Van một chiều dạng lá lật): Sử dụng đĩa van dạng xoay bản lề, thích hợp cho các đường ống có lưu lượng dòng chảy tương đối ổn định và kích thước lớn.

• Lift Check Valve (Van một chiều dạng nâng): Đĩa van chuyển động theo phương thẳng đứng, thường dùng trong các hệ thống yêu cầu kiểm soát độ kín khít và lưu lượng nghiêm ngặt.

• Spring Check Valve (Van một chiều lò xo): Tích hợp lò xo hỗ trợ đóng van nhanh chóng, có thể lắp đặt theo nhiều tư thế khác nhau tùy thuộc vào thiết kế của nhà sản xuất.

• Ball Check Valve (Van một chiều dạng bi): Sử dụng viên bi tròn làm cơ cấu đóng mở, thường gặp trong các hệ thống xử lý nước và chất lỏng có độ nhớt vừa phải.

• Wafer Check Valve (Van một chiều dạng kẹp): Thiết kế siêu mỏng, trọng lượng nhẹ, được kẹp trực tiếp giữa hai mặt bích giúp tiết kiệm tối đa không gian lắp đặt.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Một Chiều

Lưu ý quan trọng: Kỹ thuật viên không nên chọn mua van một chiều chỉ dựa trên thông số đường kính DN. Việc đánh giá tổng thể bao gồm lưu chất, áp suất, nhiệt độ, kiểu kết nối và tư thế lắp đặt là điều kiện bắt buộc để đảm bảo thiết bị vận hành bền bỉ.

Van Một Chiều Khác Gì Check Valve Và Non Return Valve?

Trong thực tế thương mại và kỹ thuật, các thuật ngữ one way valve, check valve và non return valve đều được dùng để chỉ chung dòng van một chiều. Sự khác biệt chủ yếu xuất phát từ thói quen gọi tên của từng ngành nghề, thị trường hoặc nhà sản xuất khác nhau, nhưng bản chất cấu tạo và nguyên lý làm việc hoàn toàn tương đồng.

Vì Sao Van Một Chiều Quan Trọng Trong Hệ Thống Đường Ống?

Thiết bị đóng vai trò là tuyến phòng thủ đầu tiên giúp bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ đo lưu lượng và bộ trao đổi nhiệt khỏi những tổn hại do dòng chảy ngược gây ra.

• Duy trì hiệu suất hệ thống: Giúp giữ cột áp mồi trong ống hút của bơm, ngăn ngừa tình trạng e khí hoặc khô dầu khi khởi động lại.

• Hạn chế rủi ro vận hành: Giảm thiểu tối đa hiện tượng sụt áp, ngăn dòng chất lỏng ô nhiễm tràn ngược về nguồn cấp sạch.

• Lưu ý chuyên sâu: Mặc dù van một chiều giúp ngăn chặn dòng chảy ngược hiệu quả, thiết bị này không thể tự động loại bỏ hoàn toàn hiện tượng búa nước nếu vận tốc dòng chảy quá lớn; do đó việc tính toán kỹ thuật đường ống vẫn đóng vai trò quyết định.

Van Một Chiều Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt trên các tuyến ống cấp nước sạch, trạm bơm tăng áp và mạng lưới cấp nước tòa nhà cao tầng.

• Hệ thống HVAC: Ứng dụng trong các đường nước tuần hoàn của hệ thống chiller, tháp giải nhiệt (cooling tower) và mạch điều hòa không khí.

• Hệ thống xử lý nước: Bảo vệ các cụm bơm lọc, đường ống công nghệ và hệ thống phân phối hóa chất xử lý nước.

• Đường ống công nghệ: Kiểm soát dòng chảy trong các hệ thống khí nén, đường ống dẫn dầu và các mạch thủy lực chuyên dụng.

Những Sai Lầm Thường Gặp Khi Lắp Van Một Chiều

• Sai lầm 1: Lắp ngược chiều dòng chảy. Không chú ý quan sát mũi tên chỉ hướng (Flow →) được đúc nổi trên thân van.

• Sai lầm 2: Chọn sai kích thước. Mua nhầm van có kích thước DN không khớp với đường kính thực tế của ống.

• Sai lầm 3: Không kiểm tra áp suất làm việc. Sử dụng van có giới hạn áp suất thấp hơn áp lực thực tế của bơm.

• Sai lầm 4: Bỏ qua tư thế lắp đặt. Lắp sai tư thế đối với các dòng van một chiều yêu cầu chiều đứng hoặc chiều ngang nghiêm ngặt.

• Sai lầm 5: Chọn sai vật liệu. Dùng vật liệu thân van hoặc gioăng không tương thích với tính chất ăn mòn của lưu chất.

Cách Chọn Van Một Chiều Đúng Nhu Cầu

Để sở hữu thiết bị đạt chuẩn kỹ thuật, kỹ thuật viên nên tuân thủ quy trình lựa chọn 8 bước sau đây:

1. Bước 1: Xác định rõ đặc tính lưu chất (nước sạch, nước thải, khí, dầu hay hóa chất).

2. Bước 2: Xác định chính xác đường kính danh nghĩa DN của đường ống.

3. Bước 3: Kiểm tra thông số áp suất và nhiệt độ vận hành tối đa.

4. Bước 4: Lựa chọn vật liệu chế tạo thân van và gioăng làm kín phù hợp.

5. Bước 5: Chọn kiểu kết nối cơ khí (ren, bích hoặc dạng kẹp wafer).

6. Bước 6: Xác định tư thế lắp đặt thực tế trên tuyến ống.

7. Bước 7: Đối chiếu thông số kỹ thuật qua catalogue hoặc datasheet của nhà sản xuất.

8. Bước 8: Xác nhận model hoàn chỉnh trước khi tiến hành đặt hàng.

Checklist trước khi mua:

• Đúng loại lưu chất.

• Đúng kích thước DN.

• Đúng hướng dòng chảy.

• Đúng áp suất làm việc.

• Đúng nhiệt độ vận hành.

• Đúng vật liệu chế tạo.

• Đúng kiểu kết nối ống.

• Đúng tư thế lắp đặt.

• Có catalogue/datasheet kèm theo.

• Xác nhận đúng model và số lượng cần mua.

Câu Hỏi Thường Gặp

1. One way valve là gì?

Đây là dòng van thiết kế chuyên dụng cho phép lưu chất di chuyển theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược lại khi hệ thống dừng hoạt động.

2. Van một chiều có phải check valve không?

Đúng vậy. Trong kỹ thuật, one way valve và check valve là hai tên gọi khác nhau nhưng cùng chỉ chung một loại thiết bị là van một chiều.

3. Van một chiều lắp ở đâu trong hệ thống?

Thiết bị thường được lắp đặt ngay sau đầu xả của máy bơm, trên đường ống hút hoặc tại các vị trí phân nhánh quan trọng cần bảo vệ thiết bị khỏi dòng chảy ngược.

4. Van một chiều có cần tay gạt điều khiển không?

Không. Van một chiều hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất dòng chảy mà không cần bất kỳ tác động cơ học thủ công nào từ bên ngoài.

5. Làm sao để chọn one way valve phù hợp?

Bạn cần nắm rõ các thông số gồm kích thước DN, tính chất lưu chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối và điều kiện không gian lắp đặt thực tế.

Kết Luận

Việc đầu tư và lắp đặt chuẩn xác one way valve là yếu tố then chốt giúp bảo vệ toàn bộ hệ thống đường ống khỏi các sự cố quá áp và dòng chảy ngược nguy hiểm. Đừng chỉ chọn mua thiết bị theo cảm tính hay giá rẻ, hãy luôn đối chiếu kỹ lưỡng các thông số kỹ thuật về lưu chất, áp suất, nhiệt độ và kiểu kết nối để đảm bảo hiệu suất hoạt động tối ưu.
