Cóc Xả Nước Ngưng: Thiết bị Bảo Vệ Hệ Thống Khí Nén Khỏi Độ Ẩm Và Gỉ Sét

Trong vận hành công nghiệp, tình trạng hệ thống khí nén bị đọng nước là một trong những bài toán nan giải nhất đối với các kỹ sư bảo trì. Khi độ ẩm tích tụ, các thiết bị đầu cuối như xi lanh, van điều khiển và công cụ cầm tay thường xuyên bị ẩm, dẫn đến kẹt cơ cấu và giảm hiệu suất làm việc đáng kể. Nguyên nhân phổ biến nhất của vấn đề này là do người vận hành không xả nước ngưng định kỳ, khiến lượng nước tích tụ quá mức tràn vào đường dẫn khí.

Để khắc phục tình trạng này một cách triệt để, việc sử dụng cóc xả nước ngưng (bộ xả nước tự động) là giải pháp tối ưu nhất. Thiết bị này giúp tự động loại bỏ nước ngưng tụ mà không cần can thiệp thủ công, từ đó bảo vệ hệ thống khí nén luôn khô ráo. Cần lưu ý rằng, nước ngưng chính là "kẻ thù" thầm lặng làm giảm tuổi thọ thiết bị và gây gỉ sét đường ống từ bên trong, dẫn đến những chi phí sửa chữa khổng lồ nếu không được xử lý kịp thời.

Cóc Xả Nước Ngưng Là Gì?

Cóc xả nước ngưng là thiết bị kỹ thuật chuyên dụng được thiết kế để loại bỏ lượng nước đọng, dầu thừa và tạp chất lỏng ra khỏi hệ thống khí nén hoặc hệ thống hơi nước. Trong các tài liệu kỹ thuật quốc tế, thiết bị này thường được gọi dưới tên Automatic Drain Valve hoặc Condensate Drain Valve.

Về bản chất, đây là một van điều hướng thông minh. Thay vì để nước ngưng tụ chiếm không gian lưu trữ khí và gây ăn mòn, bộ xả nước tự động sẽ thu gom chất lỏng này vào một buồng chứa và đẩy chúng ra ngoài môi trường theo chu kỳ hoặc theo mực nước. Việc lắp đặt thiết bị này đảm bảo rằng dòng khí nén cung cấp cho máy móc luôn đạt tiêu chuẩn về độ khô, ngăn ngừa các sự cố hỏng hóc do thủy kích hoặc oxy hóa bề mặt kim loại bên trong hệ thống.

Nguyên Lý Hoạt Động Của Bộ Xả Nước Tự Động

Cơ chế vận hành của bộ xả nước tự động xoay quanh việc nhận diện sự thay đổi của mực chất lỏng hoặc cài đặt thời gian. Hệ thống hoạt động theo một chu kỳ khép kín để đảm bảo tính liên tục:

1. Tích tụ nước: Trong quá trình khí nén đi qua bình tích áp hoặc bộ lọc, hơi ẩm ngưng tụ thành giọt và chảy về điểm thấp nhất - nơi lắp đặt van xả.

2. Mở van xả: Khi lượng nước tích tụ đủ lớn (đối với van phao) hoặc đến mốc thời gian cài đặt (đối với van điện tử), van mở xả nước ra ngoài. Áp suất trong hệ thống khí nén sẽ hỗ trợ đẩy dòng nước ngưng ra khỏi buồng chứa nhanh chóng.

3. Tự động đóng: Ngay sau khi xả hết lượng nước ngưng, van tự đóng lại để ngăn chặn việc thất thoát khí nén quý giá ra ngoài môi trường.

Tùy vào công nghệ sản xuất, thiết bị có thể hoạt động dựa trên nguyên lý cơ học (phao nổi), điện tử (cảm biến mực nước) hoặc bộ hẹn giờ (timer). Sự linh hoạt này giúp hệ thống luôn khô ráo và ổn định mà không phụ thuộc vào trí nhớ của con người.

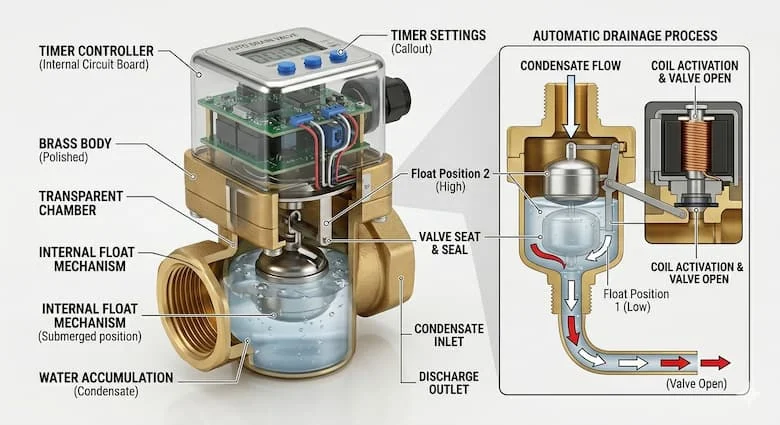

Phân Tích Cấu Tạo Chi Tiết

Một bộ bộ xả nước tự động tiêu chuẩn được cấu thành từ các thành phần cơ bản sau:

• Thân van: Thường làm bằng nhôm đúc, đồng thau hoặc nhựa chịu lực cao cấp để chống lại sự ăn mòn của hỗn hợp nước-dầu.

• Buồng chứa nước: Nơi gom nước ngưng tụ trước khi xả.

• Bộ phận điều khiển (Phao hoặc Timer): Quyết định thời điểm xả nước.

• Van xả: Cơ cấu cơ khí trực tiếp thực hiện việc đóng/ngắt dòng chảy.

• Coil điện từ: Thành phần cốt lõi của loại van điện tử, giúp chuyển đổi tín hiệu điện thành lực cơ học để mở van.

Insight chuyên gia: Trong quá trình vận hành, phao và coil là bộ phận ảnh hưởng lớn đến độ bền của thiết bị. Nếu phao bị thủng hoặc coil điện bị cháy do ngấm nước, toàn bộ quy trình xả nước sẽ tê liệt, gây nguy hiểm cho các thiết bị sử dụng khí phía sau.

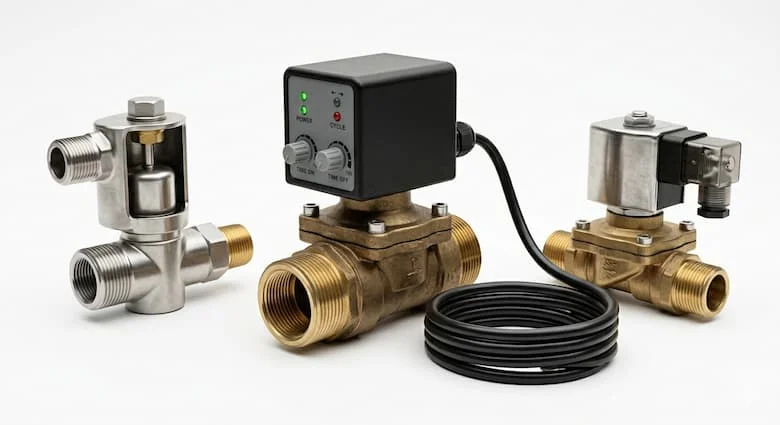

Các Loại  Bộ Xả Nước Tự Động Phổ Biến

Dựa trên cấu tạo và môi trường ứng dụng, thị trường hiện nay chia thành 4 dòng chính:

1. Cóc xả cơ (Van phao): Hoạt động hoàn toàn dựa trên lực nâng của nước, không dùng điện. Loại này phù hợp cho những vị trí khó đi dây điện hoặc môi trường dễ cháy nổ.

2. Cóc xả điện tử (Timer Drain Valve): Hoạt động tự động bằng timer, cho phép người dùng cài đặt thời gian xả (ví dụ: xả 5 giây sau mỗi 10 phút).

3. Bộ xả nước tự động tự động (Cảm biến): Loại cao cấp sử dụng cảm biến điện dung để nhận diện chính xác mực nước, đảm bảo chỉ xả nước mà không làm mất dù chỉ một chút khí nén.

4. Cóc xả cho máy nén khí: Những dòng có kích thước lớn, lưu lượng xả cao, chuyên dùng khí nén công nghiệp tại các vị trí như đáy máy nén khí trục vít hoặc bình tích áp 1000L trở lên.

Insight chuyên gia: Các hệ khí nén lớn thường dùng automatic drain valve điện tử hoặc loại cảm biến để đảm bảo độ tin cậy tuyệt đối, tránh việc nước tràn vào hệ thống đường ống chính.

Thông Số Kỹ Thuật Quan Trọng

Để chọn được loại bộ xả nước tự động tự động phù hợp, bạn không thể bỏ qua các thông số sau:

• Áp suất làm việc: Phải tương thích với áp suất của máy nén khí (thường là 7-10 bar, một số hệ lên đến 40 bar). Chọn sai áp suất → dễ rò rỉ hoặc kẹt van do lực ép quá lớn.

• Điện áp: Phổ biến là 220V AC hoặc 24V DC.

• Kích thước ren: Thường là G1/2 (21mm) hoặc G3/4 (27mm) để lắp vừa vào đáy bình hoặc bộ lọc.

• Lưu lượng xả: Khả năng xả bao nhiêu lít nước trong một phút.

So Sánh: Cóc Xả Tự Động Vs Xả Tay Thủ Công

Kết luận: Với các hệ khí nén công nghiệp, việc trang bị automatic condensate drain là khoản đầu tư thông minh để giảm thiểu rủi ro đình trệ sản xuất.

Ứng Dụng Thực Tế Và Sai Lầm Cần Tránh

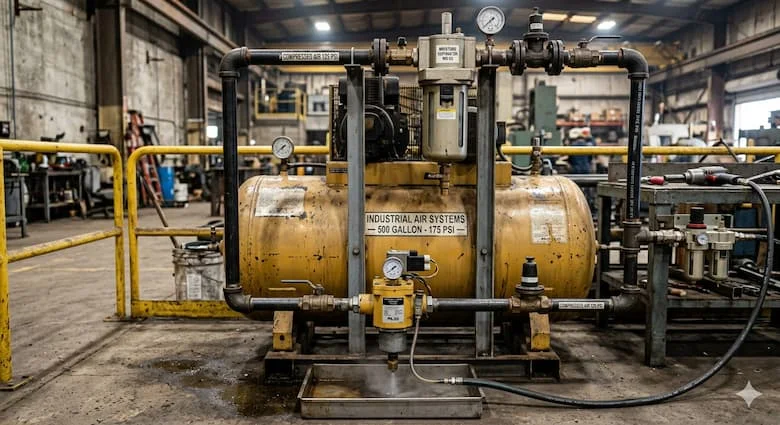

Bộ xả nước tự động tự động được lắp đặt tại các "điểm chết" trong hệ thống:

• Đáy máy nén khí.

• Bình tích áp (Air tank).

• Các bộ lọc khí trên đường ống.

• Điểm thấp nhất của hệ thống đường ống phân phối.

• Hệ thống hơi nóng (Steam system) để tách nước ngưng.

Tuy nhiên, hiệu quả của thiết bị thường bị giảm sút do các sai lầm như: không vệ sinh định kỳ, lắp sai chiều mũi tên chỉ dẫn, hoặc không kiểm tra cặn bẩn.

Insight: Cặn dầu trong khí nén dễ làm kẹt van xả. Khi dầu máy nén khí trộn lẫn với nước ngưng tạo thành hỗn hợp keo dính, nó sẽ bao phủ phao hoặc kẹt kín cửa van, khiến van không thể đóng hoặc mở được.

Hướng Dẫn Cách Chọn Và Lắp Đặt Chuẩn

Checklist Lựa Chọn:

•  Xác định áp suất hệ thống: Đảm bảo van chịu được áp suất tối đa.

•  Chọn loại cơ hay điện tử: Tùy vào vị trí có nguồn điện hay không.

•  Kiểm tra lưu lượng xả: Phù hợp với công suất của máy nén khí.

•  Kích thước ren: Chọn đúng để không phải dùng thêm bộ chuyển đổi gây rò rỉ.

Lưu Ý Lắp Đặt:

• Luôn lắp đúng chiều xả khí theo chỉ dẫn trên thân van.

• Nên lắp một bộ lọc cặn trước van xả để ngăn bụi bẩn làm kẹt cơ cấu bên trong.

• Thực hiện bảo trì định kỳ bằng cách tháo ra vệ sinh lưới lọc và buồng chứa.

• Với van điện tử, hãy kiểm tra timer thường xuyên để đảm bảo thời gian xả vẫn tối ưu theo mùa (mùa ẩm cần xả nhiều hơn).

Câu Hỏi Thường Gặp (FAQ)

1. Bộ xả nước tự động tự động dùng để làm gì?

Thiết bị này dùng để loại bỏ nước đọng, dầu và tạp chất ra khỏi hệ thống khí nén một cách tự động, giúp bảo vệ các thiết bị hạ nguồn.

2. Cóc xả nước ngưng có tự động không?

Có, đại đa số các loại hiện nay đều hoạt động tự động dựa trên cảm biến phao cơ học hoặc mạch hẹn giờ điện tử.

3. Có nên dùng cóc xả điện tử không?

Rất nên dùng, vì loại điện tử cho phép kiểm soát chính xác thời gian xả, hoạt động bền bỉ và dễ dàng giám sát trạng thái hoạt động.

4. Bộ xả nước tự động tự động lắp ở đâu?

Vị trí lắp đặt lý tưởng nhất là ở đáy bình tích áp, dưới các bộ lọc khí hoặc tại các điểm thấp nhất trên đường ống dẫn khí nén.

Kết Luận

Đầu tư vào cóc xả nước ngưng là cách đơn giản và hiệu quả nhất để loại bỏ nước đọng, bảo vệ hệ khí nén khỏi những hư hại không đáng có. Một thiết bị chất lượng sẽ giúp tăng tuổi thọ thiết bị, đảm bảo khí đầu ra luôn sạch và khô. Đừng để một chi tiết nhỏ như nước ngưng làm gián đoạn toàn bộ dây chuyền sản xuất của bạn.
