Tay Gạt Khí Nén: Biện Pháp Điều Khiển Thủ Công Hiệu Quả Cho Hệ Thống Pneumatic

Trong vận hành công nghiệp, không ít kỹ thuật viên gặp phải tình trạng xi lanh khí nén hoạt động không ổn định hoặc hành trình đi không hết công suất. Một trong những nguyên nhân gốc rễ thường bị bỏ qua chính là việc chọn sai van tay gạt hoặc sử dụng loại van không đáp ứng đủ lưu lượng cần thiết. Việc điều khiển thủ công vốn đã đòi hỏi sự chính xác, nếu thiết bị trung gian không đảm bảo chất lượng, hệ thống sẽ rất nhanh xuống cấp.

Tay gạt khí nén (hay van gạt tay) là thiết bị điều khiển hướng dòng khí phổ biến nhất trong các hệ thống pneumatic hiện nay. Việc hiểu rõ và lựa chọn đúng loại tay gạt không chỉ giúp điều khiển hệ thống ổn định mà còn là chìa khóa để tăng tuổi thọ, giảm thiểu rủi ro rò rỉ khí gây lãng phí năng lượng.

Tay Gạt Khí Nén Là Gì?

Tay gạt khí nén là thiết bị cơ khí dùng để điều khiển hướng dòng khí nén thông qua thao tác gạt tay thủ công của người vận hành. Trong thuật ngữ kỹ thuật quốc tế, thiết bị này được gọi là Pneumatic Hand Lever Valve. Đây là thành phần cầu nối giữa nguồn cấp khí và thiết bị chấp hành, cho phép thay đổi trạng thái hoạt động của hệ thống một cách trực quan và nhanh chóng.

Khác với các dòng van điện từ (Solenoid Valve) phụ thuộc vào tín hiệu điện, van gạt tay hoạt động hoàn toàn dựa trên lực tác động vật lý. Điều này giúp thiết bị trở thành lựa chọn ưu tiên trong các môi trường không có sẵn nguồn điện, các khu vực dễ cháy nổ hoặc các máy móc yêu cầu sự can thiệp trực tiếp từ con người để đảm bảo an toàn tuyệt đối.

Nguyên Lý Hoạt Động Của Van Gạt Tay

Cơ chế vận hành của van gạt tay dựa trên nguyên lý đảo chiều dòng khí bên trong thân van. Khi người dùng tác động một lực gạt tay vào cần điều khiển, trục van (spool) sẽ di chuyển để đóng hoặc mở các cổng khí tương ứng.

Quá trình này diễn ra theo các bước logic:

1. Tác động lực: Người vận hành thay đổi vị trí tay gạt.

2. Đổi hướng dòng khí: Bên trong van, các khoang chứa sẽ được kết nối hoặc ngăn cách. Van sẽ thực hiện nhiệm vụ cấp khí vào một cổng và đồng thời xả khí thừa từ cổng khác ra môi trường.

3. Điều khiển thiết bị: Dòng khí sau khi đổi hướng sẽ tác động trực tiếp lên piston của xi lanh hoặc bộ truyền động (actuator), giúp chúng thực hiện hành trình tiến, lùi hoặc dừng lại.

Chính nhờ khả năng chuyển hướng linh hoạt này, van gạt tay được coi là "bộ não thủ công" điều phối năng lượng cho toàn bộ cơ cấu chấp hành phía sau.

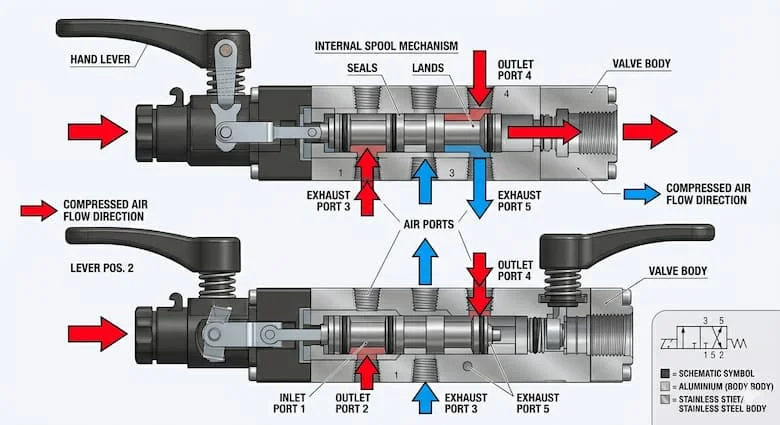

Cấu Tạo Chi Tiết Của Van Gạt Tay

Một chiếc van gạt tay chất lượng chuyên gia thường được cấu thành từ 5 bộ phận chính, mỗi bộ phận đóng một vai trò mật thiết trong hiệu suất tổng thể:

• Thân van: Thường đúc từ hợp kim nhôm hoặc inox để chịu áp suất cao và chống ăn mòn môi trường.

• Tay gạt: Cần điều khiển có bọc nhựa hoặc cao su để tăng độ bám, giúp thao tác nhẹ nhàng nhưng chính xác.

• Cổng khí (Ports): Nơi kết nối các đầu nối nhanh để dẫn khí vào và ra.

• Lò xo hồi (Spring return): Đối với các dòng van tự hồi, lò xo giúp tay gạt quay về vị trí ban đầu ngay khi buông tay.

• Gioăng kín (O-rings): Đây là bộ phận quan trọng nhất cấu thành nên độ bền.

Insight chuyên gia: Chất lượng của gioăng kín ảnh hưởng trực tiếp đến độ kín khí. Nếu gioăng làm từ vật liệu kém chất lượng, van sẽ bị rò rỉ sau thời gian ngắn sử dụng, dẫn đến sụt áp hệ thống và làm yếu lực đẩy của xi lanh.

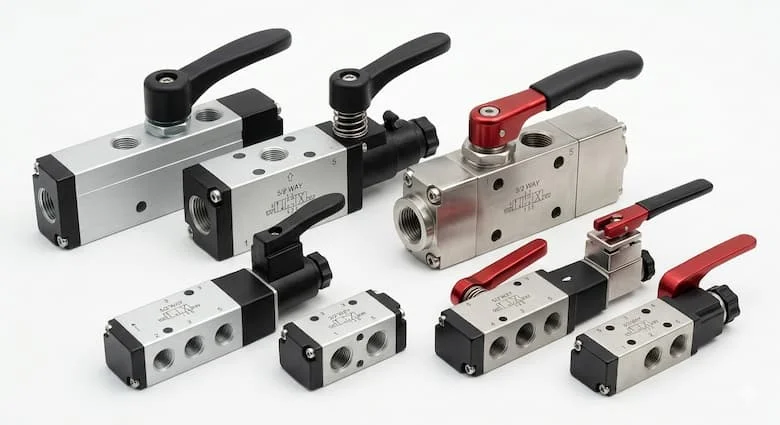

Các Loại Van Gạt Tay Phổ Biến Trong Công Nghiệp

Tùy vào yêu cầu điều khiển mà kỹ sư sẽ lựa chọn số cửa (ports) và số vị trí (positions) phù hợp:

1. Van tay gạt 3/2 (3 cổng 2 vị trí): Loại này thường dùng để điều khiển đơn giản các dòng xi lanh một chiều (có lò xo tự hồi). Cấu tạo gồm 1 cổng vào, 1 cổng ra và 1 cổng xả.

2. Van tay gạt 5/2 (5 cổng 2 vị trí): Đây là loại phổ biến nhất trong công nghiệp. Nó được thiết kế đặc biệt để điều khiển xi lanh 2 chiều, cho phép kiểm soát hoàn toàn hành trình ra và vào của piston.

3. Van tay gạt 5/3 (5 cổng 3 vị trí): Điểm khác biệt lớn nhất là van có vị trí trung gian. Khi đưa tay gạt về giữa, xi lanh có thể được giữ đứng yên tại bất kỳ vị trí nào trên hành trình, cực kỳ hữu ích trong các ứng dụng lắp ráp hoặc nâng hạ cần độ chính xác cao.

Thông Số Quan Trọng Khi Lựa Chọn Van Gạt Tay

Để tránh những sai sót kỹ thuật gây lãng phí, bạn cần đặc biệt lưu tâm đến các thông số sau:

• Áp suất làm việc: Thông thường từ 0.15 – 0.8 MPa. Việc sử dụng quá áp sẽ làm hỏng gioăng và kẹt trục van.

• Kích thước ren: Các chuẩn ren phổ biến như G1/8, G1/4, G3/8, G1/2. Ren không khớp sẽ gây rò rỉ khí dù có dùng băng tan.

• Lưu lượng khí (Flow rate): Đo bằng lít/phút (L/min).

• Số cửa / số vị trí: Xác định dựa trên loại xi lanh đang sử dụng.

Insight chuyên gia: Chọn sai lưu lượng là sai lầm phổ biến nhất. Nếu bạn dùng van có lưu lượng nhỏ cho một xi lanh đường kính lớn, xi lanh sẽ chạy rất yếu và chậm chạp, ảnh hưởng trực tiếp đến năng suất dây chuyền.

So Sánh: Van Gạt Tay Vs Van Điện Từ

Kết luận: Tay gạt khí nén là sự lựa chọn tối ưu cho các hệ thống đơn giản, máy móc rời hoặc những vị trí cần thao tác trực tiếp để kiểm soát tốc độ và độ an toàn tại chỗ.

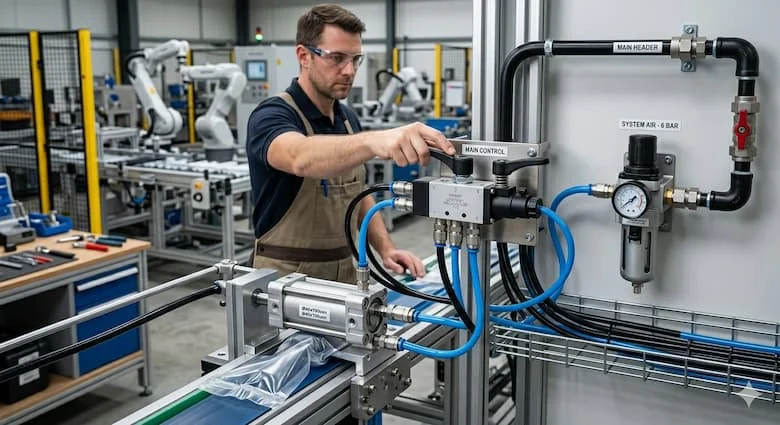

Ứng Dụng Thực Tế Của Tay Gạt Khí Nén

Thiết bị này xuất hiện dày đặc trong các phân xưởng sản xuất hiện đại:

• Máy đóng gói: Điều khiển các cánh tay kẹp, đẩy sản phẩm.

• Hệ xi lanh khí: Dùng trong các bộ gá kẹp phôi, nâng hạ đơn giản.

• Máy ép: Điều khiển lực ép thủ công trong các xưởng mộc, cơ khí.

• Dây chuyền sản xuất & Automation: Sử dụng làm van dừng khẩn cấp hoặc điều khiển các cụm máy phụ trợ.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng

1. Chọn sai số cửa: Dùng van 3/2 cho xi lanh 2 chiều khiến xi lanh không thể thu hồi.

2. Sai áp suất: Sử dụng van áp thấp trong hệ thống áp lực cao gây nổ gioăng.

3. Ren không phù hợp: Cố tình vặn các chuẩn ren khác nhau làm hỏng bước ren của van.

4. Không tính toán lưu lượng: Đây là lỗi chí mạng khiến hệ thống vận hành lờ đờ.

Insight: Một chiếc van nhỏ quá so với yêu cầu sẽ trở thành "nút thắt cổ chai", làm giảm hiệu suất tổng thể của toàn bộ hệ khí nén dù máy nén khí của bạn có mạnh đến đâu.

Hướng Dẫn Cách Chọn Và Lắp Đặt Van Gạt Tay

Checklist Lựa Chọn Đúng Chuẩn:

•  Xác định loại xi lanh: Một chiều hay hai chiều? Có cần dừng giữa hành trình không?

•  Chọn số cửa phù hợp: 3/2, 5/2 hay 5/3.

•  Kiểm tra áp suất khí: Đảm bảo áp suất hệ thống nằm trong dải làm việc của van.

•  Kích thước ren: Phải đồng nhất với các đầu nối nhanh và ống dẫn khí hiện có.

Lưu Ý Quan Trọng Khi Lắp Đặt:

• Lắp đúng chiều khí: Quan sát sơ đồ in trên thân van để tránh lắp ngược cổng cấp và cổng xả.

• Kiểm tra rò rỉ: Sau khi lắp, cần xịt nước xà phòng vào các đầu nối để đảm bảo không có khí thoát ra.

• Vệ sinh nguồn khí: Nên lắp kèm bộ lọc đôi (lọc sạch bụi và hơi nước) trước khi đưa khí vào tay gạt để bảo vệ gioăng.

• Bảo trì định kỳ: Kiểm tra độ nhạy của tay gạt và thay thế nếu thấy có hiện tượng kẹt hoặc xì khí nhẹ.

Câu Hỏi Thường Gặp (FAQ)

1. Tay gạt khí nén dùng để làm gì?

Thiết bị này dùng để điều khiển hướng dòng khí nén bằng phương pháp thủ công, từ đó kiểm soát hành trình của các thiết bị chấp hành như xi lanh khí nén.

2. Van tay gạt 5/2 là gì?

Đây là loại van có 5 cổng kết nối (1 cổng vào, 2 cổng ra, 2 cổng xả) và có 2 vị trí điều khiển, thường dùng để điều khiển xi lanh khí nén hai chiều.

3. Tay gạt khí nén có dùng cho xi lanh được không?

Có, đây là ứng dụng phổ biến nhất. Tùy vào loại xi lanh mà bạn chọn van 3/2, 5/2 hoặc 5/3 cho tương thích.

4. Nên dùng tay gạt hay van điện từ?

Nếu bạn cần sự tự động hóa cao và điều khiển từ xa, hãy chọn van điện từ. Nếu hệ thống đơn giản, cần tiết kiệm chi phí và thao tác tại chỗ, tay gạt là lựa chọn tốt nhất.

Kết Luận

Tay gạt khí nén tuy là một linh kiện nhỏ nhưng lại đóng vai trò quyết định đến sự ổn định của hệ thống khí nén. Việc thấu hiểu từ cấu tạo đến nguyên lý hoạt động sẽ giúp bạn tránh được những lỗi kỹ thuật cơ bản, từ đó tối ưu hóa hiệu suất làm việc của máy móc. Hãy luôn đảm bảo chọn đúng số cửa, áp suất và đặc biệt là lưu lượng để hệ thống luôn vận hành trơn tru.
