Cách Tra Cứu Klinger Valve Catalogue Để Chọn Van Hệ Hơi Chính Xác

Trong công tác thiết kế và bảo trì hệ thống nhiệt, các kỹ sư thường đối mặt với thách thức lớn khi phải tra cứu model valve chịu nhiệt cao giữa hàng ngàn thông số kỹ thuật. Việc lựa chọn sai thiết bị cho hệ hơi không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ nghiêm trọng. Chính vì vậy, việc hiểu rõ và sử dụng thành thạo Klinger valve catalogue là kỹ năng thiết yếu để tra cứu nhanh và chọn đúng model phù hợp.

Đọc catalogue đúng cách giúp doanh nghiệp tránh được các sai lầm phổ biến như chọn sai áp suất, sai vật liệu hoặc sai ứng dụng. Điều này đảm bảo hệ thống vận hành bền bỉ và tối ưu chi phí đầu tư dài hạn.

What Is the Klinger Valve Catalogue?

Klinger valve catalogue là tài liệu kỹ thuật tổng hợp toàn diện thông tin về các dòng van công nghiệp do thương hiệu KLINGER sản xuất. Tài liệu này cung cấp chi tiết về model van, thông số kỹ thuật (DN, PN), vật liệu cấu tạo, biểu đồ áp suất - nhiệt độ và các ứng dụng cụ thể. Đây được coi là "kim chỉ nam" cho các nhà thấu và kỹ sư vận hành trong việc lựa chọn thiết bị cho hệ thống đường ống.

Danh mục sản phẩm trong catalogue vô cùng đa dạng, bao gồm:

• Ball valve (Van bi): Các dòng KHA, Ballostar nổi tiếng.

• Globe valve (Van cầu): Chuyên dụng cho điều tiết.

• Steam valve (Van hơi): Các dòng van piston KVN đặc trưng.

• Safety valve (Van an toàn): Bảo vệ hệ thống khỏi quá áp.

Tại Sao Việc Sử Dụng Catalogue Lại Quan Trọng?

Catalogue không chỉ là bảng liệt kê sản phẩm mà là công cụ phân tích kỹ thuật giúp:

• Chọn đúng model: Giảm thiểu rủi ro mua nhầm hàng không tương thích.

• Xác định pressure rating: Đảm bảo van chịu được áp suất vận hành thực tế.

• Kiểm tra tính tương thích vật liệu: Đối chiếu giữa môi chất (hơi, hóa chất, dầu) với vật liệu thân van và seat.

Insight chuyên gia: Đối với hệ hơi nóng, việc chọn sai vật liệu là cực kỳ nguy hiểm. Một chiếc van làm từ vật liệu kém chất lượng hoặc không chịu được nhiệt độ cao có thể bị biến dạng seat hoặc nứt vỡ thân van dưới áp suất lớn.

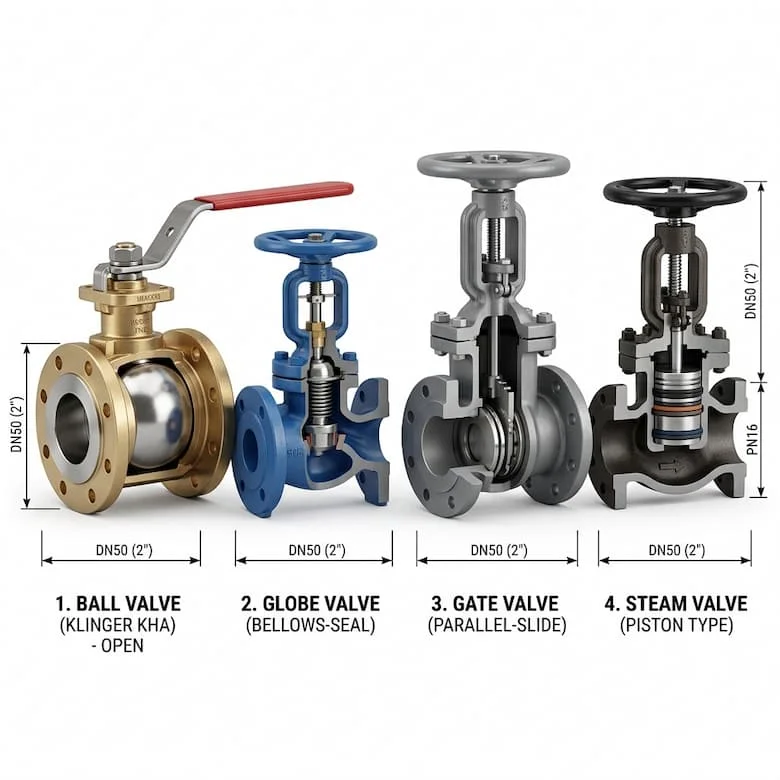

Phân Tích Chuyên Sâu: Các Loại Van Trong Klinger Catalogue

1. Ball Valves (Van Bi KLINGER)

Các dòng van bi của Klinger nổi bật với khả năng đóng mở nhanh và độ kín cực cao. Thiết kế "soft-seated" hoặc "metal-seated" cho phép chúng hoạt động linh hoạt trong nhiều môi trường khác nhau.

2. Globe Valves (Van Cầu)

Đây là lựa chọn hàng đầu khi cần điều tiết lưu lượng. Với thiết kế dòng chảy đi qua hình chữ S, van cầu Klinger cho phép kiểm soát dòng chảy chính xác hơn so với van bi.

3. Gate Valves (Van Cửa)

Phù hợp cho các ứng dụng on/off hoàn toàn. Van cửa có ưu điểm là khi mở hoàn toàn, độ sụt áp qua van là cực thấp, giúp tối ưu năng lượng cho hệ thống bơm.

4. Steam Valves (Van Hơi Piston)

Đây là "đặc sản" của KLINGER với dòng KVN. Van piston có khả năng chịu nhiệt cao và tự làm sạch bề mặt kín, cực kỳ bền bỉ trong môi trường hơi nước bão hòa hoặc hơi quá nhiệt.

Insight chuyên gia: KLINGER khẳng định vị thế vượt trội ở hệ steam và các ứng dụng nhiệt độ cao nhờ công nghệ làm kín độc quyền, giúp van không bị kẹt khi giãn nở nhiệt.

Giải Mã Các Thông Số Kỹ Thuật Quan Trọng

Khi tra cứu van Klinger catalogue, bạn cần đặc biệt lưu ý đến các thông số sau:

• DN size (Diameter Nominal): Kích thước danh định của đường ống (ví dụ DN25, DN50).

• PN rating (Pressure Nominal): Áp suất danh định (PN16, PN25, PN40...). Hệ áp cao bắt buộc phải chọn đúng PN để tránh nổ van.

• Temperature range: Dải nhiệt độ hoạt động. Hệ steam thường yêu cầu van làm từ inox hoặc thép chịu nhiệt để đảm bảo độ bền cơ học.

• Valve material: Thân van (Cast iron, Carbon steel, Stainless steel) và vật liệu seat.

• Connection type: Kiểu kết nối (Bắt bích, ren, hoặc hàn).

Cách Đọc Mã Model Van Klinger (Model Number)

Đây là phần quan trọng nhất để tra cứu chính xác sản phẩm. Một mã van Klinger thường bao gồm các thành phần:

1. Mã Series: Ví dụ KVN (Van piston), KHA (Van bi 3 mảnh), Ballostar (Van bi cao cấp).

2. Pressure Class: Thể hiện cấp áp suất mà van chịu được.

3. Vật liệu: Ký hiệu cho biết thân van là thép đúc hay inox.

Ví dụ: Model KLINGER KVN VIII cho thấy đây là dòng van piston, sử dụng vật liệu chịu nhiệt cho hệ hơi nước chuyên dụng. Việc hiểu rõ cấu trúc mã này giúp bạn giao tiếp chính xác với nhà cung cấp và tránh sai sót trong đơn đặt hàng.

So Sánh Klinger Với Các Thương Hiệu Van Công Nghiệp Khác

Kết luận: KLINGER đặc biệt mạnh ở các hệ thống hơi, áp suất cao và yêu cầu độ sealing (làm kín) tuyệt đối để chống thất thoát năng lượng.

Ứng Dụng Thực Tế Của Van Klinger

Nhờ chất lượng vượt trội, van Klinger được tin dùng trong các môi trường khắt khe nhất:

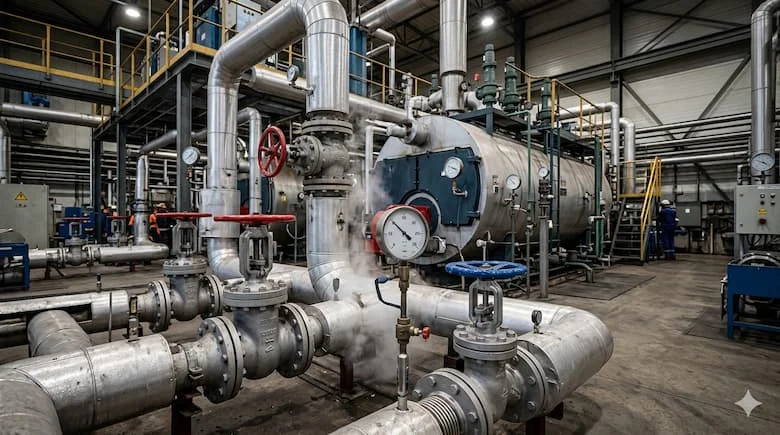

• Hệ thống hơi (Steam systems): Trong các nhà máy dệt nhuộm, thực phẩm, giấy.

• Dầu khí (Oil & gas): Yêu cầu tiêu chuẩn chống cháy và chịu áp cao.

• Nhà máy điện (Power plants): Vận hành liên tục trong điều kiện nhiệt độ lớn.

• Công nghiệp hóa chất: Chống ăn mòn hiệu quả với các dòng van inox.

• Hệ thống HVAC: Điều khiển nhiệt độ và lưu lượng trong các tòa nhà lớn.

Sai Lầm Thường Gặp Khi Chọn Van Từ Catalogue

Nhiều người tra cứu van Klinger catalogue nhưng vẫn chọn sai vì:

1. Chỉ nhìn vào Size (DN): Quên mất rằng hai van cùng size DN50 có thể có mức chịu áp PN16 và PN40 khác nhau hoàn toàn.

2. Bỏ qua nhiệt độ: Một số van có thể chịu áp cao ở nhiệt độ thường, nhưng khi nhiệt độ tăng, khả năng chịu áp giảm mạnh (tra biểu đồ Pressure-Temperature chart).

3. Chọn sai vật liệu seat: Dùng seat nhựa (PTFE) cho hơi quá nhiệt sẽ khiến van hỏng ngay lập tức.

4. Không kiểm tra chuẩn kết nối: Nhầm lẫn giữa chuẩn bích DIN (Châu Âu) và ANSI (Mỹ).

Hướng Dẫn Chọn Đúng Van Klinger Cho Hệ Thống

Để chọn đúng thiết bị, hãy tuân thủ checklist sau:

•  Xác định môi chất: Hơi nước, nước lạnh, hóa chất hay dầu?

•  Kiểm tra nhiệt độ: Nhiệt độ tối đa mà van phải chịu là bao nhiêu?

•  Xác định áp suất: Áp suất làm việc và áp suất thiết kế của hệ thống.

•  Chọn kiểu kết nối: Flanged (Mặt bích), Threaded (Ren) hay Socket weld (Hàn)?

•  Kiểm tra vật liệu làm kín: Chọn Seat phù hợp với nhiệt độ môi chất.

Mẹo nhỏ: Luôn tải van Klinger catalogue PDF phiên bản mới nhất từ trang chủ hoặc đại lý ủy quyền để đối chiếu biểu đồ áp suất - nhiệt độ (Pressure-Temperature chart) chính xác nhất.

FAQ – Câu Hỏi Thường Gặp

1. Nội dung trong Klinger valve catalogue bao gồm những gì?

Catalogue bao gồm các model van, bản vẽ kỹ thuật, bảng thông số kích thước, vật liệu cấu tạo và hướng dẫn ứng dụng cụ thể.

2. Van Klinger có dùng được cho hệ hơi không?

Có, KLINGER nổi tiếng nhất thế giới với các dòng van piston KVN chuyên dụng cho hơi nước nhiệt độ và áp suất cao.

3. Làm sao để chọn đúng model van Klinger?

Bạn cần dựa trên 4 yếu tố: Áp suất vận hành, nhiệt độ môi chất, loại môi chất và kiểu kết nối đường ống.

4. Vật liệu phổ biến của van Klinger là gì?

Thân van thường được làm từ thép Carbon (Steel), inox (Stainless steel) hoặc thép đúc để chịu áp lực lớn.

Kết Luận

Việc sở hữu và hiểu rõ Klinger valve catalogue là chìa khóa giúp các kỹ sư tối ưu hóa hệ thống, giảm thiểu rủi ro vận hành và tiết kiệm chi phí bảo trì đáng kể. Với uy tín lâu đời về khả năng làm kín và chịu nhiệt, van KLINGER chính là sự đầu tư an toàn cho mọi công trình công nghiệp trọng điểm.
