Phụ Kiện Ống Khí Nén: Chìa Khóa Tối Ưu Hiệu Suất Và Tiết Kiệm Chi Phí Vận Hành

“Hệ thống khí nén của nhà máy bạn đang hoạt động nhưng áp suất đầu ra không ổn định, máy nén khí phải chạy liên tục dẫn đến hóa đơn tiền điện tăng vọt, trong khi các cánh tay robot lại hoạt động chập chờn?”

Tình huống này cực kỳ phổ biến trong các dây chuyền sản xuất tự động hóa hiện nay. Nguyên nhân thường không nằm ở chiếc máy nén khí đắt tiền mà lại nằm ở những chi tiết nhỏ bé hơn nhiều: phụ kiện ống khí nén. Theo các khảo sát kỹ thuật, phụ kiện và hệ thống dẫn khí quyết định đến 60–70% hiệu suất năng lượng của toàn bộ hệ thống. Việc thiếu hụt hoặc lựa chọn sai chuẩn kết nối không chỉ gây tụt áp mà còn dẫn đến những rủi ro cháy nổ và hỏng hóc thiết bị đầu cuối. Hiểu đúng về giải pháp kết nối khí nén sẽ giúp hệ thống vận hành ổn định, an toàn và tiết kiệm hàng triệu đồng chi phí vận hành mỗi tháng.

Phụ kiện ống khí nén là gì? Định nghĩa và vai trò trong công nghiệp

Phụ kiện ống khí nén là tập hợp các thiết bị chuyên dụng dùng để kết nối, điều hướng, điều chỉnh áp suất và kiểm soát luồng khí trong hệ thống khí nén công nghiệp. Đây là các "mắt xích" quan trọng nối liền máy nén khí với các thiết bị chấp hành như xi lanh, van điện từ hay các công cụ cầm tay.

Trong một sơ đồ kỹ thuật chuẩn, phụ kiện ống khí nén không chỉ đơn thuần là vật nối mà còn đảm nhiệm vai trò bảo vệ hệ thống. Chúng bao gồm từ những đầu nối nhanh nhỏ gọn, các loại ống dẫn PU/PA bền bỉ cho đến các bộ lọc điều áp phức tạp. Việc sử dụng phụ kiện đúng tiêu chuẩn giúp đảm bảo lưu lượng khí luôn đầy đủ, sạch và khô, tạo điều kiện cho máy móc vận hành với độ chính xác cao nhất.

Nguyên lý hoạt động của hệ thống khí nén và sự điều phối của phụ kiện

Hệ thống khí nén vận hành dựa trên việc chuyển hóa năng lượng điện thành năng lượng áp suất của không khí. Quy trình này diễn ra như sau:

1. Giai đoạn tạo khí: Máy nén khí hút không khí từ môi trường, nén lại ở áp suất cao và đưa vào bình chứa.

2. Giai đoạn dẫn khí: Khí từ bình chứa đi qua hệ thống ống dẫn chính. Tại đây, phụ kiện ống khí nén bắt đầu đóng vai trò điều hướng và chia nhánh luồng khí.

3. Giai đoạn điều khiển & chấp hành: Khí đi qua các bộ lọc, van điều áp để loại bỏ tạp chất và hạ áp suất xuống mức an toàn trước khi đi vào thiết bị.

Vì sao khí nén cần phụ kiện chính xác? Khác với chất lỏng, khí nén có tính co giãn mạnh và dễ rò rỉ. Chỉ cần một đầu nối bị hở nhỏ (không thể nhìn thấy bằng mắt thường), máy nén khí sẽ phải hoạt động bù áp liên tục. Rò rỉ khí nén không chỉ gây hao điện mà còn làm giảm tuổi thọ của cụm nén đầu máy. Do đó, tính kín khít và chịu áp của phụ kiện là yếu tố sống còn.

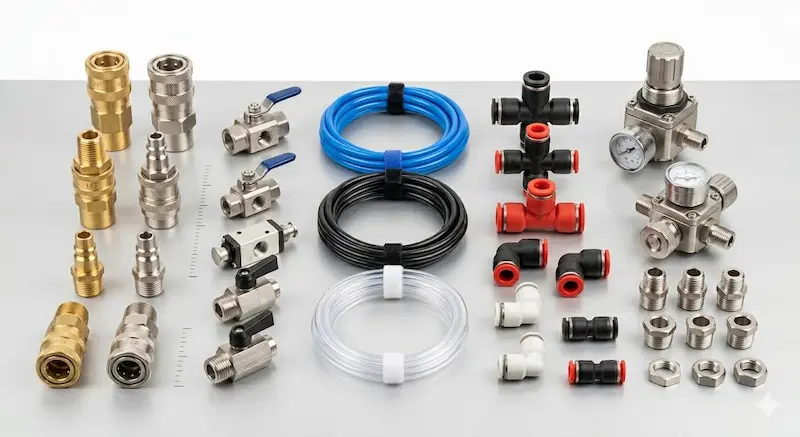

Phân tích chuyên sâu các loại phụ kiện ống khí nén phổ biến

Để xây dựng một hệ thống tối ưu, bạn cần phân loại rõ ràng các nhóm thiết bị chuyên dụng của ống khí nén sau đây:

Nhóm 1: Thiết bị kết nối (Fittings)

• Đầu nối nhanh (Quick Coupling): Cho phép tháo lắp dây hơi chỉ trong vài giây bằng tay, cực kỳ tiện lợi cho các xưởng sửa chữa hoặc vị trí thay đổi công cụ thường xuyên.

• Co nối và Tê nối: Dùng để chuyển hướng dòng khí (90 độ) hoặc chia dòng khí thành nhiều nhánh khác nhau.

Nhóm 2: Thiết bị điều khiển

• Van tiết lưu: Điều chỉnh lưu lượng khí, từ đó kiểm soát tốc độ của xi lanh khí nén.

• Van một chiều khí: Chỉ cho khí đi theo một chiều nhất định, ngăn chặn dòng khí ngược gây hỏng máy nén.

Nhóm 3: Ống dẫn khí nén

• Ống PU (Polyurethane): Rất dẻo, bán kính uốn cong nhỏ, phù hợp cho không gian hẹp.

• Ống PA (Nylon): Cứng hơn PU, chịu được áp suất và nhiệt độ cao hơn, độ bền hóa chất tốt.

Nhóm 4: Phụ kiện hỗ trợ (FRL)

• Bộ lọc khí (Filter): Loại bỏ hơi nước, dầu và bụi bẩn.

• Bộ điều áp (Regulator): Giữ áp suất đầu ra luôn ổn định dù áp suất bình chứa thay đổi.

• Đồng hồ áp suất: Giúp kỹ thuật viên giám sát tình trạng hệ thống theo thời gian thực.

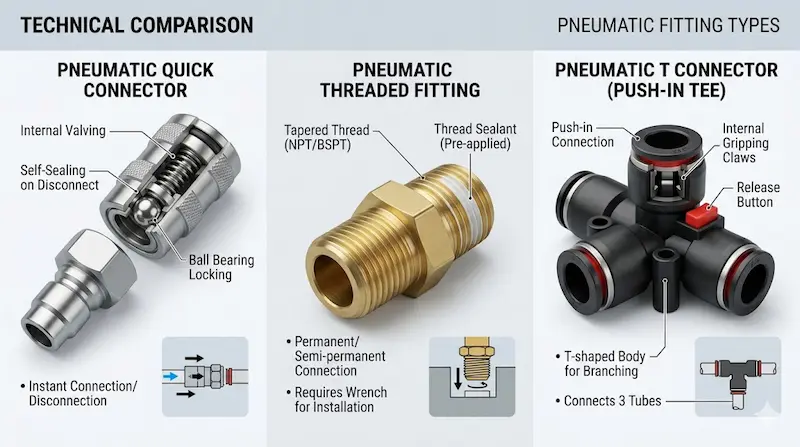

Thông số kỹ thuật quan trọng và cách lựa chọn phụ kiện chuẩn

Việc chọn mua thiết bị chuyên dụng của ống khí nén không thể dựa trên cảm tính. Bạn cần đối soát các thông số kỹ thuật sau:

1. Áp suất làm việc (Working Pressure): Thông thường hệ thống công nghiệp dùng mức 6–10 bar. Tuy nhiên, phụ kiện nên có ngưỡng chịu áp tối đa (Max Pressure) cao hơn khoảng 1.5 lần áp suất thực tế để đảm bảo an toàn.

2. Đường kính ống (O.D & I.D): Kích thước 4mm, 6mm, 8mm, 10mm, 12mm là phổ biến nhất. Sai lệch 0.5mm cũng có thể khiến đầu nối không thể giữ chặt dây hơi.

3. Vật liệu: PU cho tính linh hoạt, PA cho độ bền công nghiệp, kim loại (đồng/inox) cho các môi trường nhiệt độ cao hoặc có hóa chất.

4. Chuẩn kết nối: Phổ biến nhất tại Việt Nam là ren BSP (hệ Anh). Nếu bạn dùng thiết bị tiêu chuẩn Mỹ (NPT) hoặc Nhật (JIS), hãy đảm bảo có đầu chuyển đổi phù hợp để tránh rò rỉ.

Giải thích chuyên sâu: Nếu chọn sai vật liệu (ví dụ dùng ống PU ở nơi có nhiệt độ trên 60°C), ống sẽ bị mềm hóa và nổ. Ngược lại, nếu chọn sai chuẩn ren, bạn sẽ không thể siết chặt mối nối, dẫn đến tình trạng rò khí âm thầm gây lãng phí năng lượng.

So sánh các loại phụ kiện khí nén: Ưu và nhược điểm

Tại sao không thể thay thế tùy tiện? Mỗi loại phụ kiện được tính toán cho một ngưỡng chịu tải nhất định. Việc dùng đầu nối nhanh nhựa cho vị trí đầu ra máy nén khí (nơi nhiệt độ khí có thể lên tới 80°C) sẽ khiến đầu nối bị nóng chảy và bắn ra ngoài, gây nguy hiểm cho nhân sự.

Ứng dụng thực tế: Khi nào cần đầu tư bộ phụ kiện ống khí nén đồng bộ?

Thiết bị chuyên dụng của ống khí nén xuất hiện trong hầu hết các lĩnh vực sản xuất hiện đại:

• Dây chuyền đóng gói thực phẩm: Yêu cầu ống PA và đầu nối inox để đảm bảo vệ sinh và chống ăn mòn.

• Máy CNC và chế tạo cơ khí: Sử dụng ống PU và xì khô để vệ sinh phôi.

• Robot công nghiệp: Cần các loại đầu nối xoay và ống dẫn dẻo để chịu được tần suất chuyển động liên tục hàng triệu lần.

• Hệ thống tự động hóa tòa nhà: Dùng khí nén để đóng mở cửa sổ hoặc hệ thống thông gió.

Việc đầu tư phụ kiện đồng bộ ngay từ đầu giúp giảm thiểu thời gian "downtime" (dừng máy). Trong sản xuất, mỗi phút dừng máy do vỡ ống khí có thể gây thiệt hại hàng chục triệu đồng.

Những sai lầm thường gặp và hậu quả nghiêm trọng

1. Dùng sai áp suất ống: Sử dụng ống dân dụng giá rẻ cho áp suất công nghiệp cao. Hậu quả: Ống bị nổ (burst), gây tiếng động lớn và có thể làm bị thương người xung quanh.

2. Bỏ qua bộ lọc khí: Khí nén từ máy nén luôn chứa hơi nước và bụi bẩn. Nếu không có bộ lọc, tạp chất sẽ làm rỉ sét van điện từ và xước nòng xi lanh.

3. Lắp đặt không kín: Không dùng băng tan cho ren hoặc không cắt vuông góc đầu ống khi cắm vào đầu nối nhanh. Hậu quả: Rò rỉ khí nén. Một lỗ thủng 1mm có thể làm mất đi hàng triệu đồng tiền điện mỗi năm.

4. Dùng ống quá dài: Gây ra hiện tượng sụt áp dòng chảy (Pressure Drop), làm thiết bị đầu cuối không đủ lực để hoạt động.

Hướng dẫn / Checklist chọn và lắp đặt phụ kiện đúng kỹ thuật

Checklist chọn phụ kiện:

• Xác định áp suất tối đa của hệ thống (Bar/PSI).

• Đo chính xác đường kính ngoài của ống dẫn khí.

• Kiểm tra môi trường làm việc có dầu, hóa chất hay nhiệt độ cao không.

• Xác định chuẩn ren của thiết bị hiện tại (G, R, NPT...).

• Tính toán khoảng cách lắp đặt để chọn độ dài ống phù hợp.

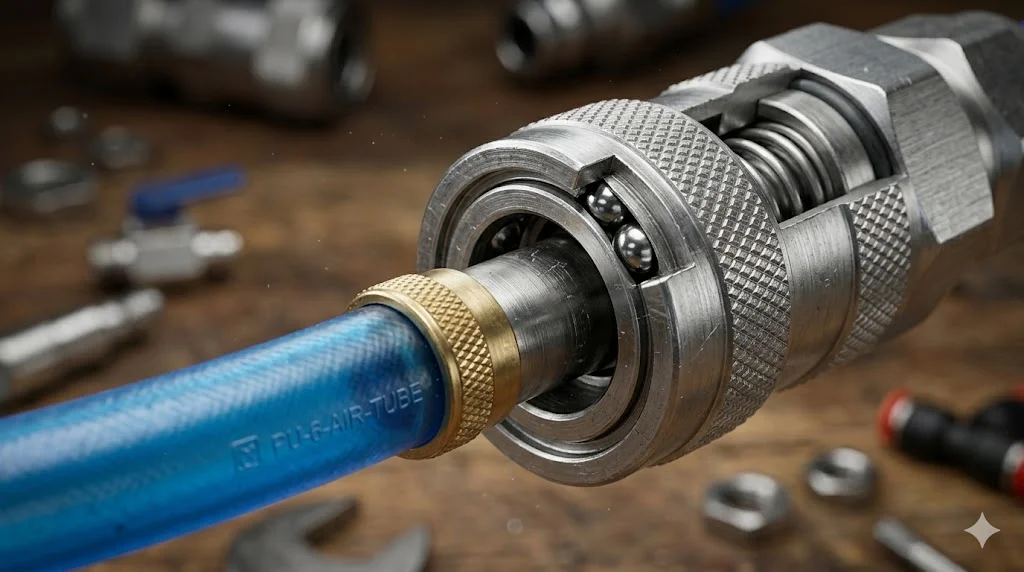

Các bước lắp đặt chuẩn:

1. Bước 1: Vệ sinh. Đảm bảo đầu ống và đầu nối sạch bụi bẩn.

2. Bước 2: Cắt ống. Sử dụng kéo cắt ống chuyên dụng để có vết cắt vuông góc 90 độ. Tuyệt đối không dùng dao thường cắt chéo.

3. Bước 3: Lắp đặt. Cắm sâu ống vào đầu nối nhanh cho đến khi cảm thấy "kịch" hoàn toàn. Nếu dùng ren, quấn băng tan đúng chiều.

4. Bước 4: Kiểm tra. Sử dụng nước xà phòng bôi lên các mối nối để phát hiện rò rỉ khí nhỏ nhất.

FAQ - Những câu hỏi thường gặp về thiết bị chuyên dụng của ống khí nén

1. Phụ kiện ống khí nén gồm những gì cơ bản nhất?

Bộ cơ bản bao gồm: Ống dẫn (PU/PA), đầu nối nhanh (Fitting), bộ lọc điều áp (FRL) và van khóa khí.

2. Ống PU hay ống PA tốt hơn?

Không có cái nào tốt hơn, chỉ có phù hợp hơn. PU tốt cho các chuyển động linh hoạt, PA tốt cho các kết nối cố định chịu áp lực cao.

3. Tại sao đầu nối nhanh của tôi hay bị tuột ống?

Thường do 2 nguyên nhân: Bạn chưa cắm hết hành trình của đầu nối hoặc đầu ống bị xước/cắt chéo nên ngàm kẹp không giữ chắc được.

4. Khi nào cần thay thế phụ kiện khí nén?

Nên thay thế khi thấy ống có dấu hiệu rạn nứt (do lão hóa nhiệt), đầu nối bị rò khí hoặc đồng hồ áp suất không còn nhảy chính xác.

5. Áp suất khí nén bao nhiêu là an toàn cho phụ kiện nhựa?

Hầu hết phụ kiện nhựa được thiết kế cho áp suất 0–10 bar. Nếu hệ thống của bạn trên 12 bar, hãy cân nhắc dùng phụ kiện kim loại.

Kết luận: Tối ưu năng suất từ những mắt xích nhỏ nhất

Việc đầu tư vào phụ kiện ống khí nén chất lượng không phải là một khoản chi phí, mà là một khoản đầu tư thông minh cho sự ổn định của toàn bộ nhà máy. Một hệ thống kín khít, áp suất ổn định và lưu lượng sạch sẽ giúp máy móc vận hành bền bỉ, giảm thiểu tối đa hóa đơn tiền điện và chi phí bảo trì. Hãy nhớ rằng: Hiệu suất của một hệ thống khí nén tỷ lệ thuận với chất lượng của những phụ kiện nhỏ nhất mà bạn lựa chọn.
