Van Chênh Áp: Giải Pháp Kỹ Thuật Toàn Diện Cho Hệ Thống Đường Ống Hiện Đại

Trong kỷ nguyên công nghiệp và xây dựng hiện đại, việc tối ưu hóa hiệu suất vận hành của các hệ thống thủy lực, HVAC, hay cấp thoát nước là yếu tố sống còn quyết định tuổi thọ của công trình và chi phí vận hành. Khi lưu lượng chất lỏng thay đổi liên tục theo tải làm việc, áp suất trong đường ống thường xuyên biến động. Nếu không được kiểm soát chặt chẽ, tình trạng này sẽ dẫn đến những hệ quả nghiêm trọng như tiếng ồn lớn, lưu lượng không ổn định tại các điểm tiêu thụ, tiêu hao điện năng lãng phí và làm giảm tuổi thọ của các thiết bị đắt tiền như bơm, chiller hay các thiết bị trao đổi nhiệt.

Để giải quyết vấn đề này, van chênh áp (Differential Pressure Control Valve - DPCV) đã ra đời như một giải pháp kỹ thuật tối ưu. Bài viết này sẽ phân tích chi tiết, chuyên sâu về cấu tạo, nguyên lý, các tiêu chí lựa chọn và ứng dụng thực tế của loại thiết bị này, giúp bạn có cái nhìn từ góc độ chuyên gia để áp dụng vào thực tế dự án.

Vì sao hệ thống của bạn thực sự cần sử dụng van chênh áp?

Trong bất kỳ hệ thống tuần hoàn chất lỏng nào (HVAC, hệ thống cấp nước nóng, dây chuyền sản xuất công nghiệp), nhu cầu sử dụng của các thiết bị cuối (như các dàn FCU, AHU, hay các thiết bị trao đổi nhiệt) không bao giờ là cố định. Khi nhu cầu thay đổi, hệ thống điều khiển sẽ điều chỉnh van đóng/mở. Chính hành động đóng/mở này tạo ra sự thay đổi áp suất đột ngột trong đường ống.

Hệ quả khi thiếu sự kiểm soát chênh áp:

• Tiếng ồn và rung lắc: Khi áp suất chênh lệch quá lớn giữa các nhánh, vận tốc dòng chảy sẽ tăng vọt, gây ra hiện tượng ồn ào và rung lắc đường ống, về lâu dài sẽ làm lỏng các mối nối và rò rỉ lưu chất.

• Mất cân bằng lưu lượng: Nước sẽ có xu hướng chảy về nhánh có trở lực thấp nhất, khiến các nhánh ở xa hoặc nhánh có trở lực cao không nhận được đủ lưu lượng cần thiết, làm giảm hiệu quả làm lạnh hoặc sưởi ấm.

• Quá tải máy bơm: Bơm phải vận hành trong các dải áp suất không ổn định, dẫn đến tiêu thụ năng lượng dư thừa.

• Giảm tuổi thọ thiết bị: Áp suất không ổn định là "kẻ thù" số một của gioăng, màng van và các chi tiết cơ khí.

Việc tích hợp van chênh áp đóng vai trò như một "nhạc trưởng" thủy lực, giúp giữ cho chênh áp giữa đường cấp và đường hồi luôn nằm trong ngưỡng cho phép, bảo đảm hệ thống vận hành trơn tru và bền bỉ.

Kiến thức nền: Van chênh áp là gì?

Van chênh áp (Differential Pressure Control Valve - DPCV) là một thiết bị cơ khí điều khiển tự động được lắp đặt trên hệ thống đường ống. Nhiệm vụ cốt lõi của nó là duy trì sự chênh lệch áp suất giữa hai điểm đo (thường là đường cấp và đường hồi) ở một mức giá trị cài đặt sẵn (set-point).

Khác với van giảm áp (chỉ quan tâm đến áp suất đầu ra) hay van cân bằng thông thường, Differential Pressure Control Valve hoạt động dựa trên sự thay đổi áp suất trực tiếp tại hai điểm trên đường ống. Khi chênh áp biến động, van sẽ tự động điều chỉnh độ mở để điều tiết lưu lượng qua đó, nhằm đưa áp suất chênh lệch trở về mức thiết lập ban đầu. Đây là thiết bị không cần nguồn điện ngoài (tự động hoàn toàn bằng thủy lực), giúp tăng độ tin cậy cực kỳ cao trong các hệ thống đòi hỏi tính ổn định 24/7.

Cấu tạo và nguyên lý hoạt động: "Trái tim" của sự ổn định

Để hiểu rõ tại sao van chênh áp có thể vận hành chính xác, chúng ta cần mổ xẻ cấu tạo chi tiết của thiết bị này:

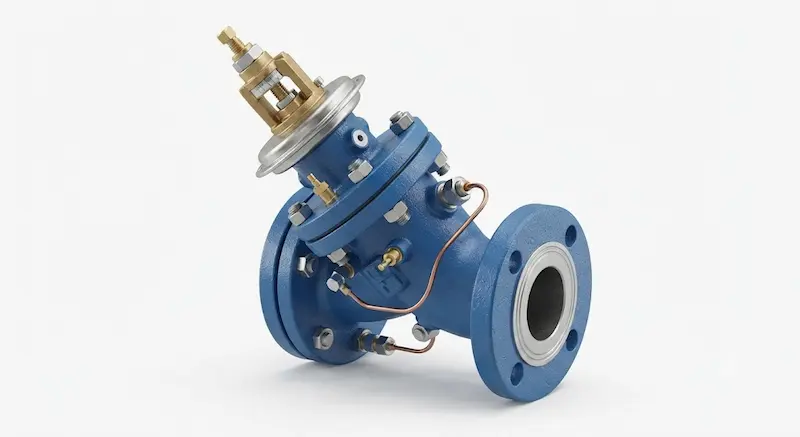

Cấu tạo kỹ thuật:

1. Thân van: Thường làm từ vật liệu chịu áp lực cao như gang dẻo, thép carbon hoặc inox (tùy môi trường sử dụng).

2. Màng điều khiển (Diaphragm): Là bộ phận cảm biến áp suất. Màng này được kết nối với hai đường ống lấy tín hiệu áp suất từ hai điểm đo.

3. Lò xo điều chỉnh: Đóng vai trò đối trọng, tạo ra lực kháng lại áp suất nước để thiết lập dải áp suất mong muốn.

4. Trục van và đĩa van: Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua, quyết định lưu lượng thực tế.

5. Cổng lấy áp (Impulse tube): Các ống đồng nhỏ dẫn tín hiệu áp suất từ điểm đo về màng van.

6. Vít chỉnh áp: Cho phép kỹ thuật viên điều chỉnh lực căng của lò xo, từ đó thay đổi giá trị chênh áp cài đặt.

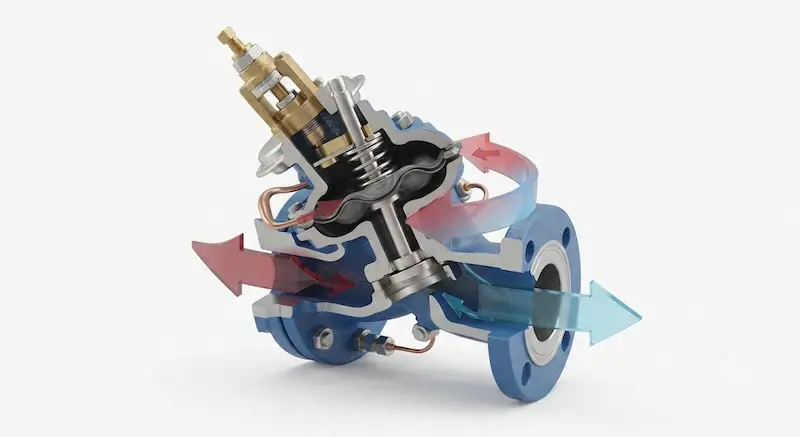

Nguyên lý vận hành:

• Trạng thái bình thường: Áp suất tại hai điểm đo tác động lên hai mặt của màng van. Lực tác động này cân bằng với lực lò xo, giữ van ở độ mở định sẵn.

• Khi chênh áp tăng: Lưu lượng trong hệ thống tăng, áp lực trên màng van lớn hơn lực lò xo, khiến trục van bị đẩy xuống, làm giảm diện tích mặt cắt ngang của van, từ đó giảm lưu lượng nước đi qua và giúp chênh áp giảm về mức cài đặt.

• Khi chênh áp giảm: Lực lò xo thắng áp lực thủy lực, đẩy trục van lên cao, mở rộng khe hở để tăng lưu lượng nước, bù đắp áp suất cho hệ thống.

Cơ chế tự động hóa hoàn toàn bằng thủy lực này giúp van phản ứng gần như ngay lập tức với bất kỳ thay đổi nhỏ nào của hệ thống, loại bỏ sự can thiệp thủ công.

Phân tích chuyên sâu: Phân loại và các yếu tố kỹ thuật

Việc phân loại Differential Pressure Control Valve giúp các nhà thiết kế hệ thống lựa chọn đúng thiết bị cho từng mục đích cụ thể.

Phân loại đa dạng

• Theo chức năng:

  • Differential Pressure Control Valve tự động: Dòng phổ biến nhất, hoạt động dựa trên sự chênh lệch áp suất thực tế.

  • Van cân bằng chênh áp: Thường dùng để cân bằng các nhánh phụ trong hệ thống HVAC lớn.

• Theo vật liệu:

  • Gang: Tối ưu cho hệ thống cấp nước tòa nhà, chi phí kinh tế.

  • Đồng: Dùng cho hệ thống có kích thước ống nhỏ (DN15-DN32).

  • Thép/Inox: Dùng cho môi trường khắc nghiệt như nước nóng, hơi nóng, hoặc các hệ thống hóa chất cần chống ăn mòn tuyệt đối.

• Theo kiểu kết nối: Kết nối ren (rất tiện lợi cho việc bảo trì, sửa chữa) và kết nối mặt bích (phù hợp với các đường ống lớn, yêu cầu chịu lực rung lắc tốt).

Thông số kỹ thuật cần quan tâm khi lựa chọn

Khi mua Differential Pressure Control Valve, bạn cần đặc biệt lưu ý bảng thông số sau:

• Dải kích thước (DN15–DN300): Cần khớp với đường kính ống hiện hữu.

• Áp suất làm việc (PN16, PN25): Phải đảm bảo cao hơn áp suất vận hành tối đa của bơm.

• Dải chênh áp cài đặt: Đây là thông số quan trọng nhất. Cần tính toán đúng dải này để van có khả năng điều chỉnh hiệu quả.

• Giá trị Kv (Lưu lượng danh định): Thông số quyết định khả năng đáp ứng lưu lượng nước.

• Nhiệt độ làm việc: Đảm bảo gioăng và màng van chịu được nhiệt độ của lưu chất.

Việc chọn sai thông số không chỉ làm van mất tác dụng điều tiết mà còn có thể gây ra hiện tượng "nghẽn mạch" hoặc hỏng hóc nghiêm trọng cho hệ thống.

Ưu điểm vượt trội và những hạn chế cần lưu ý

Tại sao nên đầu tư Differential Pressure Control Valve ?

1. Tự động hóa hoàn toàn: Không tốn điện năng, không cần hệ thống điều khiển phức tạp (PLC).

2. Tiết kiệm điện năng bơm: Khi hệ thống yêu cầu ít nước hơn, van tự động điều tiết khiến bơm làm việc nhẹ nhàng hơn, giảm đáng kể tiền điện hàng tháng.

3. Giảm tiếng ồn hệ thống: Loại bỏ các tiếng rít khó chịu do vận tốc dòng chảy quá cao.

4. Bảo vệ thiết bị: Hạn chế các cú sốc áp suất có thể làm bục ống hoặc hỏng các thiết bị trao đổi nhiệt nhạy cảm.

Hạn chế tồn tại:

• Chi phí đầu tư: So với van thông thường, Differential Pressure Control Valve có giá thành cao hơn do cấu tạo cơ khí chính xác phức tạp.

• Yêu cầu lắp đặt chuẩn: Nếu không lắp đúng chiều hoặc không kết nối ống lấy áp chuẩn xác, van sẽ không hoạt động.

• Bảo trì: Màng van là chi tiết tiêu hao, cần được kiểm tra sau vài năm sử dụng.

So sánh Differential Pressure Control Valve với các dòng van khác

Nhiều người dùng thường nhầm lẫn giữa các loại van. Dưới đây là bảng so sánh để làm rõ:

Ứng dụng thực tế: Checklist từ góc độ chuyên gia

Van chênh áp hiện diện ở khắp nơi trong các công trình kỹ thuật:

• Hệ thống Chiller/Điều hòa trung tâm: Cân bằng nước tại các trục đứng.

• Hệ thống cấp nước tòa nhà cao tầng: Đảm bảo áp lực nước đều ở các tầng.

• Nhà máy công nghiệp: Duy trì áp suất cho hệ thống làm mát máy móc, lò phản ứng.

• Bệnh viện: Nơi yêu cầu sự ổn định nhiệt độ và áp suất chính xác tuyệt đối.

Checklist sai lầm cần tránh:

1. Sai kích thước DN: Chọn van quá nhỏ so với ống sẽ gây sụt áp, van quá lớn sẽ không đủ độ nhạy.

2. Lắp sai chiều dòng chảy: Điều này khiến màng van không nhận được tín hiệu áp suất chính xác.

3. Không tính toán lưu lượng: Dẫn đến van bị dao động (hunting) liên tục do không đáp ứng được tải thực tế.

4. Bỏ qua bước hiệu chỉnh: Nhiều kỹ thuật viên lắp xong chỉ để đó mà không dùng vít chỉnh áp để cài đặt lại dải áp theo thực tế hệ thống.

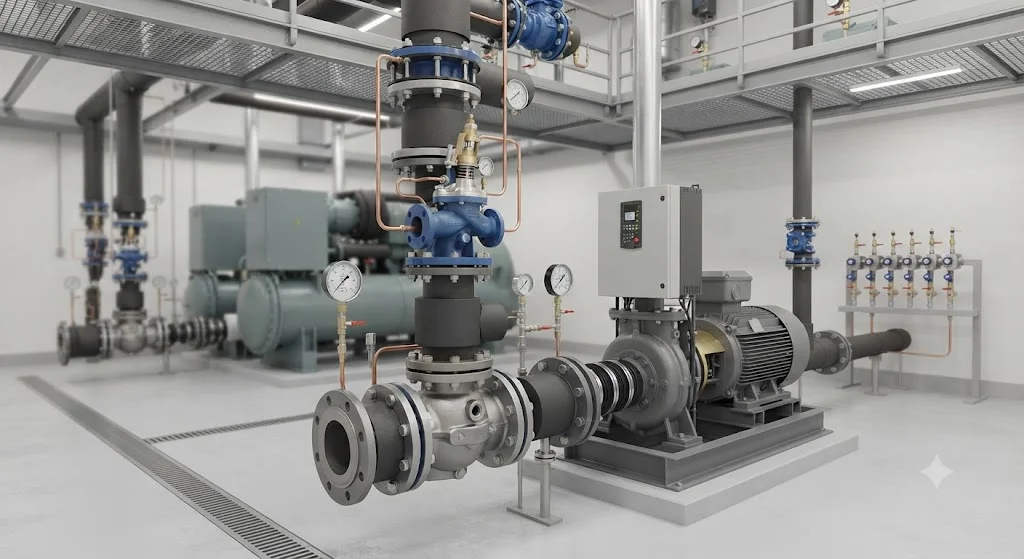

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

Việc lắp đặt đúng cách chiếm 50% thành công của hệ thống.

1. Lắp đặt: Luôn lắp theo chiều mũi tên trên thân van. Cổng lấy áp phải được kết nối chặt chẽ với đường cấp và hồi. Tránh lắp ở những vị trí có nhiều rung động mạnh (nếu có thể).

2. Hiệu chỉnh: Sau khi lắp xong, vận hành hệ thống ở tải định mức. Dùng đồng hồ đo áp suất cầm tay để đo chênh áp thực tế, sau đó dùng vít điều chỉnh trên van để đưa kim đồng hồ về đúng giá trị thiết kế.

3. Bảo dưỡng:

   • Kiểm tra định kỳ 6 tháng/lần: Kiểm tra xem các cổng lấy áp có bị cặn bẩn làm tắc nghẽn hay không.

   • Kiểm tra rò rỉ tại màng van.

   • Vệ sinh các lưới lọc (Y-strainer) phía trước van để tránh tạp chất làm kẹt đĩa van.

FAQ: Những thắc mắc thường gặp nhất

Q: Van chênh áp có phải là "nồi đồng cối đá" không?

 A: Đây là thiết bị cơ khí độ bền rất cao. Tuy nhiên, màng van là bộ phận nhạy cảm, cần được thay thế theo khuyến cáo của nhà sản xuất (thường sau 3-5 năm).

Q: Tôi có cần dùng điện để điều khiển van này không?

 A: Không, đây là dòng van tự vận hành bằng thủy lực, cực kỳ an toàn vì không lo vấn đề chập cháy hay mất điện hệ thống.

Q: Bao lâu nên kiểm tra lại độ cài đặt của van?

 A: Sau khi hệ thống vận hành ổn định trong 1 tháng đầu, bạn nên kiểm tra lại một lần. Sau đó, mỗi năm một lần là đủ để đảm bảo van vẫn đang làm việc đúng dải áp.

Kết luận: Tại sao bạn không nên trì hoãn việc lắp đặt?

Trong một hệ thống đường ống hiện đại, van chênh áp không phải là một món phụ kiện xa xỉ, mà là một thành phần thiết yếu để đảm bảo sự ổn định và hiệu quả kinh tế. Việc không sử dụng Differential Pressure Control Valve tương đương với việc bạn chấp nhận lãng phí năng lượng, chấp nhận tiếng ồn và rủi ro hỏng hóc thiết bị trong tương lai gần.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van chênh áp
