Van Côn Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp Hiện Đại

Khi hệ thống đường ống công nghiệp cần điều chỉnh hoặc đóng mở lưu chất với độ kín khít tuyệt đối, các kỹ sư và nhà quản lý vận hành thường rơi vào tình thế phân vân khi phải lựa chọn giữa van bi, van cầu và van côn. Một quyết định sai lầm không chỉ dừng lại ở việc hệ thống giảm hiệu suất, mà còn là nguy cơ rò rỉ lưu chất gây thất thoát nguyên liệu, tăng chi phí vận hành và tiềm ẩn những rủi ro an toàn lao động nghiêm trọng.

Van côn (Plug Valve) là gì? Tại sao trong một thế giới mà các thiết bị tự động hóa lên ngôi, loại van cổ điển này vẫn giữ vị trí không thể thay thế trong các ngành công nghiệp nặng? Khi nào bạn thực sự cần đầu tư vào loại van này để tối ưu hóa hiệu quả? Hãy cùng đi sâu vào phân tích chi tiết để có cái nhìn chuyên sâu nhất.

Van côn có thực sự phù hợp với hệ thống của bạn?

Trong các hệ thống đường ống dẫn khí gas, hóa chất độc hại hay các dây chuyền hơi nóng áp suất cao, tính an toàn và độ kín khít là ưu tiên số một. Plug Valve được thiết kế để giải quyết chính xác những thách thức đó. Khác với các loại van thông thường có cơ chế đóng mở đơn giản, Plug Valve sở hữu cấu trúc tiếp xúc bề mặt độc đáo, giúp nó duy trì trạng thái đóng kín hoàn hảo ngay cả dưới điều kiện rung lắc hoặc áp lực biến thiên liên tục.

Nếu hệ thống của bạn yêu cầu sự bền bỉ theo năm tháng, khả năng chịu được môi trường làm việc khắc nghiệt và độ tin cậy tuyệt đối, thì Plug Valve chính là câu trả lời. Tuy nhiên, việc lựa chọn loại van này không chỉ là chọn một thiết bị, mà là chọn một giải pháp kỹ thuật cần sự tương thích hoàn hảo giữa vật liệu, kích thước và môi chất. Hãy cùng tìm hiểu kỹ hơn về cấu tạo và nguyên lý đằng sau sức mạnh của loại van này.

Plug Valve là gì?

Plug Valve là một thiết bị cơ khí chuyên dụng dùng để điều tiết hoặc chặn dòng lưu chất bằng cách xoay một nút van hình côn hoặc hình trụ bên trong thân van. Khái niệm "côn" xuất phát từ hình dáng của nút van – được thiết kế với độ vát nhẹ, giúp việc ép chặt vào bề mặt thân van diễn ra dễ dàng hơn khi van đóng.

Khác với van bi (ball valve) chỉ tiếp xúc tại các đường bao quanh quả cầu, Plug Valve tiếp xúc diện tích lớn giữa bề mặt nút và thân van. Chính sự tiếp xúc diện tích này tạo ra khả năng làm kín vượt trội, ngăn chặn sự rò rỉ ngay cả ở những môi trường khắc nghiệt. Hiện nay, Plug Valve được ứng dụng rộng rãi trong các ngành công nghiệp từ xử lý nước sạch, hệ thống HVAC cho đến các nhà máy hóa dầu và điện năng, nơi mà mỗi giọt rò rỉ đều có thể gây ra hậu quả tốn kém.

Nguyên lý cơ bản

• Chuyển động: Sử dụng cơ chế quay 90 độ.

• Điều tiết: Cho phép thay đổi lưu lượng thông qua việc điều chỉnh góc mở của nút côn.

• Độ kín: Đạt được nhờ lực ép giữa nút côn và thân van.

Cấu tạo chi tiết của van côn

Một chiếc Plug Valve tiêu chuẩn được cấu thành từ các bộ phận kỹ thuật được tính toán độ chính xác cao:

1. Thân van: Là bộ phận chứa và bảo vệ toàn bộ cấu trúc bên trong. Thân van thường được đúc dày, vững chắc từ gang cầu, thép đúc hoặc inox tùy theo môi trường làm việc.

2. Nút côn (Plug): Trái tim của van, có hình nón hoặc hình trụ với lỗ xuyên tâm. Bề mặt của nút van thường được gia công tinh xảo để đảm bảo độ khít tuyệt đối với lòng trong của thân van.

3. Trục van (Stem): Liên kết giữa bộ phận vận hành và nút van, truyền lực xoay đồng bộ.

4. Gioăng làm kín (Seat/Seal): Thường sử dụng các vật liệu như PTFE (Teflon) hoặc kim loại tùy theo nhiệt độ, giúp giảm ma sát và tăng độ kín.

5. Bộ phận vận hành: Bao gồm tay gạt (cho các size nhỏ) hoặc tay quay vô lăng/hộp số (cho các size lớn) để người vận hành dễ dàng kiểm soát dòng chảy.

6. Kết nối: Tùy vào đặc thù đường ống, van có thể tích hợp kiểu kết nối ren (nối nhanh) hoặc mặt bích (chịu lực, tháo lắp dễ dàng).

Nguyên lý hoạt động của Plug Valve

Nguyên lý của Plug Valve vận hành theo một cơ chế logic: dựa trên sự tương tác hình học giữa nút van và thân van.

• Khi ở trạng thái Mở: Lỗ thông trên nút côn nằm song song với hướng dòng chảy của ống. Lưu chất đi qua van với trở lực thấp nhất, cho phép duy trì áp suất hệ thống.

• Khi ở trạng thái Đóng: Người vận hành xoay trục van 90 độ. Nút côn xoay theo, phần bề mặt đặc của nút sẽ bịt kín hoàn toàn lỗ thông dòng, ngăn chặn tuyệt đối sự đi qua của lưu chất.

Điều khiến Plug Valve khác biệt chính là độ kín. Với các van thông thường, áp suất có thể đẩy gioăng làm kín ra khỏi vị trí nếu không được thiết kế tốt. Nhưng với Plug Valve, cấu trúc hình nón giúp áp suất lưu chất (trong nhiều thiết kế) càng ép nút van vào sát thân van hơn, vô hình trung lại giúp van càng kín hơn khi áp suất đường ống tăng cao.

Thông số kỹ thuật của van côn

Để đảm bảo chọn đúng thiết bị, các thông số kỹ thuật là "ngôn ngữ" bắt buộc phải hiểu rõ:

Mỗi thông số đều có ý nghĩa sống còn. Chẳng hạn, DN (Đường kính danh nghĩa) phải khớp với ống để không gây ra hiện tượng sụt áp. Áp suất PN (Áp suất danh nghĩa) đảm bảo van không bị nứt vỡ khi chịu tải trọng thủy lực từ hệ thống bơm.

Ưu điểm và nhược điểm của Plug Valve

Dưới góc nhìn của chuyên gia, Plug Valve là một sự đánh đổi có tính toán giữa độ bền và chi phí vận hành.

Ưu điểm:

• Độ kín khít cực cao: Vượt trội hơn hẳn so với Plug Valve hoặc van bi trong nhiều ứng dụng rò rỉ yêu cầu khắt khe.

• Cấu trúc tinh gọn: Ít bộ phận chuyển động phức tạp, giảm thiểu nguy cơ hỏng hóc cơ học.

• Điều tiết linh hoạt: Cho phép kiểm soát lưu lượng tốt hơn van bi trong các trường hợp cần tinh chỉnh.

• Tuổi thọ cao: Khả năng chịu mài mòn tốt nhờ diện tích tiếp xúc lớn.

Nhược điểm:

• Giá thành: Do yêu cầu kỹ thuật gia công nút côn rất khắt khe, chi phí sản xuất Plug Valve thường nhỉnh hơn van bi phổ thông.

• Lực vận hành: Ở các van kích thước lớn, ma sát giữa bề mặt côn và thân có thể đòi hỏi momen xoắn lớn hơn, cần đến hộp số trợ lực.

• Không phù hợp với lưu chất bẩn: Cặn bẩn cứng có thể bám vào bề mặt côn, gây xước và làm giảm khả năng làm kín.

So sánh Plug Valve với các loại van khác

Kết luận: Bạn nên chọn Plug Valve khi sự rò rỉ là điều không thể chấp nhận được. Nếu ưu tiên giá rẻ và vận hành nhẹ, hãy chọn van bướm. Nếu cần điều tiết dòng chảy cực kỳ chính xác, van cầu là lựa chọn tối ưu.

Vì sao nhiều hệ thống công nghiệp vẫn sử dụng Plug Valve?

Mặc dù thị trường xuất hiện nhiều công nghệ mới, Plug Valve vẫn là "ông vua" trong các nhà máy hóa chất và dẫn khí nhờ vào khả năng duy trì độ kín bền bỉ. Một lý do quan trọng khác là khả năng tự làm sạch trong một số thiết kế đặc biệt (Lubricated Plug Valve). Lớp mỡ bôi trơn được bơm vào giữa bề mặt tiếp xúc giúp van hoạt động trơn tru, đồng thời lấp đầy các khe hở siêu nhỏ, ngăn chặn hoàn toàn khả năng rò rỉ lưu chất ra môi trường. Đây là tính năng mà các loại van bi hay van bướm khó lòng bắt chước được.

Ứng dụng thực tế của Plug Valve

Nhờ sự đa năng, Plug Valve xuất hiện khắp nơi trong hạ tầng công nghiệp:

• Ngành hóa chất: Chặn các loại axit, dung môi ăn mòn nhờ vật liệu inox cao cấp.

• Công nghiệp Dầu khí: Kiểm soát dòng dầu thô và khí đốt với yêu cầu áp suất khắt khe.

• Hệ thống thực phẩm/dược phẩm: Đảm bảo vệ sinh, không có khe hở đọng lại vi khuẩn.

• Hệ thống PCCC và HVAC: Duy trì áp lực ổn định cho hệ thống đường ống lớn.

• Nhà máy điện: Sử dụng cho các hệ thống đường ống hơi nước áp lực cao.

Khi nào nên lựa chọn Plug Valve?

Hãy sử dụng Checklist sau để quyết định:

1. Hệ thống cần độ kín tuyệt đối (nguy cơ cháy nổ, độc hại).

2. Lưu chất có áp suất làm việc cao và không ổn định.

3. Môi trường có hóa chất đòi hỏi vật liệu kháng ăn mòn cao.

4. Cần một loại van có tuổi thọ cao, giảm thiểu số lần thay thế.

5. Không gian lắp đặt yêu cầu kích thước van tối giản.

Nếu bạn tích vào hơn 3 mục, Plug Valve chính là sự đầu tư đúng đắn nhất.

Những sai lầm phổ biến khi chọn Plug Valve

Rất nhiều doanh nghiệp rơi vào tình trạng "tiền mất tật mang" do:

• Chọn sai vật liệu: Dùng van thép cho đường ống dẫn axit, dẫn đến van bị mục nát chỉ sau vài tháng.

• Bỏ qua yếu tố áp suất: Chọn van PN10 cho hệ thống PN25, dẫn đến nứt thân van dưới áp lực cao.

• Sai tiêu chuẩn mặt bích: Không đồng bộ với hệ thống cũ, gây tốn kém thời gian thi công và phát sinh chi phí phụ kiện.

• Bỏ qua gioăng: Chọn gioăng không chịu được nhiệt độ, dẫn đến giãn nở và rò rỉ.

Hậu quả của những lỗi này là dừng hoạt động toàn bộ dây chuyền sản xuất – điều mà không doanh nghiệp nào mong muốn.

Hướng dẫn lựa chọn Plug Valve phù hợp

Để đạt được hiệu quả đầu tư, hãy tuân thủ quy trình 6 bước từ các chuyên gia:

• Bước 1: Xác định lưu chất (nước, dầu, gas, hơi).

• Bước 2: Đo kích thước đường ống hiện tại (DN).

• Bước 3: Kiểm tra áp suất vận hành tối đa.

• Bước 4: Xác định nhiệt độ cao nhất tại vị trí lắp đặt.

• Bước 5: Lựa chọn vật liệu phù hợp (Gang, Thép, Inox 304/316).

• Bước 6: Liên hệ nhà cung cấp uy tín để được tư vấn tiêu chuẩn mặt bích chính xác.

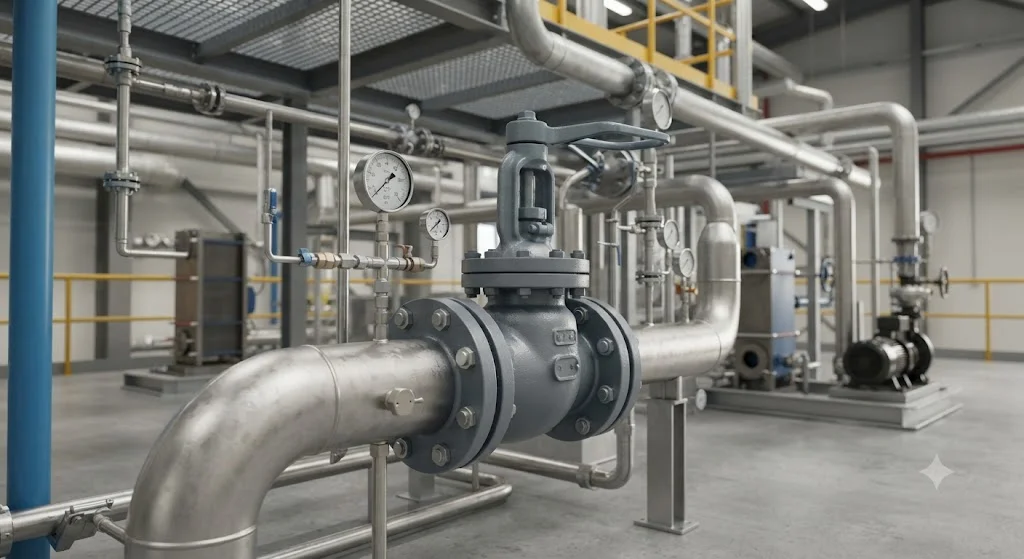

Hướng dẫn lắp đặt và bảo dưỡng

Lắp đặt đúng kỹ thuật là chìa khóa để Plug Valve bền bỉ:

1. Vệ sinh: Làm sạch đường ống trước khi lắp để tránh rác bẩn làm xước nút van.

2. Kiểm tra chiều dòng chảy: Đảm bảo lắp đúng hướng nếu van có quy định.

3. Xiết bulong: Phải thực hiện theo quy tắc đối xứng để lực ép dàn đều trên mặt bích.

4. Bảo dưỡng: Định kỳ 6 tháng một lần cần bôi trơn nút van và kiểm tra độ rò rỉ. Nếu van bị rít, hãy kiểm tra lại hệ thống bôi trơn.

Câu hỏi thường gặp (FAQ)

1. Van côn có dùng cho nước sạch được không?

Có, Plug Valve inox hoặc gang lót nhựa là lựa chọn tuyệt vời cho hệ thống cấp nước sạch nhờ tính an toàn và khả năng chống bám bẩn.

2. Plug Valve có điều tiết lưu lượng được không?

Khác với van bi (chỉ đóng/mở hoàn toàn), Plug Valve có thể điều tiết lưu lượng tương đối tốt nếu được thiết kế chuyên dụng cho việc kiểm soát dòng.

3. Plug Valve khác van bi như thế nào?

Sự khác biệt cốt lõi nằm ở bề mặt tiếp xúc. Plug Valve có diện tích tiếp xúc lớn giữa nút van và thân van, mang lại độ kín khít cao hơn trong môi trường áp lực cao.

4. Bao lâu nên bảo dưỡng một lần?

Thông thường là 6-12 tháng. Với các hệ thống hóa chất, tần suất có thể dày hơn để đảm bảo an toàn.

5. Plug Valve inox có dùng cho hóa chất không?

Chắc chắn có. Đặc biệt là inox 316, đây là vật liệu tiêu chuẩn để chống lại sự ăn mòn của hầu hết các loại axit và hóa chất công nghiệp.

Nên lựa chọn van côn như thế nào để đạt hiệu quả cao?

Việc chọn van côn không chỉ là mua một sản phẩm, mà là sự lựa chọn giải pháp an toàn cho hệ thống của bạn. Để đạt hiệu quả tối ưu, hãy chắc chắn rằng bạn đã nắm rõ các thông số kỹ thuật, chọn đúng vật liệu tương thích với môi chất và đảm bảo quy trình lắp đặt chuẩn xác.
