Van Phao Mặt Bích – Giải Pháp Tự Động Kiểm Soát Mực Nước Hiệu Quả Cho Công Trình Công Nghiệp

Trong các hệ thống cấp nước quy mô lớn hiện nay, việc kiểm soát mực nước trong các bể chứa, tháp nước hay hồ chứa là yêu cầu kỹ thuật tiên quyết để đảm bảo sự ổn định của toàn bộ hệ thống sản xuất. Tuy nhiên, tình trạng nước thường xuyên bị tràn do van phao truyền thống không hoạt động hiệu quả, hoặc máy bơm phải vận hành liên tục gây tiêu tốn lượng lớn điện năng và làm giảm nhanh tuổi thọ thiết bị, luôn là vấn đề khiến các nhà quản lý kỹ thuật đau đầu. Khi đó, van phao mặt bích xuất hiện như một "cứu cánh" kỹ thuật hoàn hảo, mang lại khả năng đóng mở dòng nước tự động dựa trên nguyên lý cơ học thuần túy, giúp tối ưu hóa chi phí vận hành mà không cần đến sự can thiệp của điện năng.

Việc tích hợp van phao vào hệ thống cấp nước không chỉ là giải pháp kỹ thuật thông minh giúp tự động hóa quá trình đóng ngắt, mà còn đóng vai trò là "chốt chặn" an toàn, bảo vệ hệ thống khỏi các nguy cơ hư hại tài sản do tràn nước hoặc cháy nổ bơm do cạn nước. Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích chi tiết từ cấu tạo, nguyên lý vận hành cho đến các tiêu chuẩn kỹ thuật khắt khe nhất, giúp bạn có cái nhìn toàn diện để lựa chọn và lắp đặt thiết bị này một cách hiệu quả nhất cho từng nhu cầu cụ thể.

Van Phao Mặt Bích Là Gì? Định Nghĩa Kỹ Thuật Chuyên Sâu

Van phao mặt bích là thiết bị điều khiển dòng chảy tự động, được thiết kế chuyên biệt để lắp đặt cho các đường ống có kích thước lớn (thường từ DN50 trở lên) và yêu cầu khả năng chịu áp lực cao trong công nghiệp. Khác với các dòng van phao cơ cỡ nhỏ dùng trong gia đình, loại van này sử dụng kết nối mặt bích – một phương pháp kết nối cơ học đòi hỏi sự đồng bộ cao về kích thước và tiêu chuẩn, giúp đảm bảo sự vững chãi tuyệt đối trước các rung chấn và áp lực thủy lực lớn của dòng chảy.

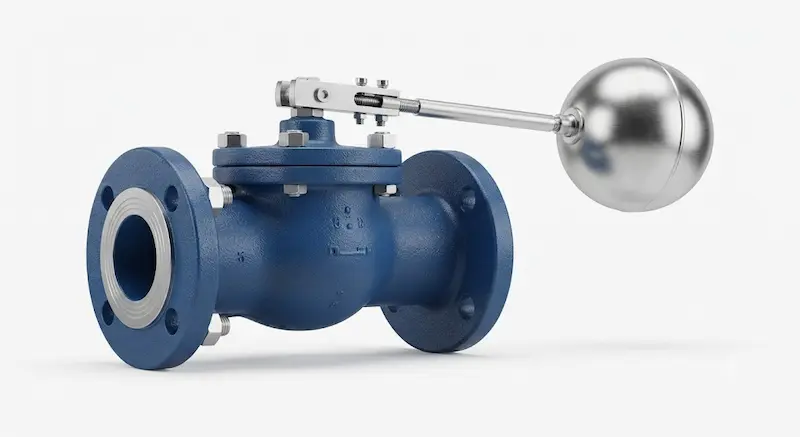

Cấu tạo chi tiết

Một chiếc van phao đạt chuẩn công nghiệp bao gồm các thành phần cốt lõi:

• Thân van (Valve Body): Được đúc nguyên khối từ gang cầu, gang dẻo, hoặc inox, đảm bảo khả năng chịu va đập và áp suất lên đến PN16-PN25.

• Phao nổi (Float Ball): Bộ phận cảm biến mực nước, thường làm từ inox hoặc nhựa kỹ thuật chịu lực, có thể nổi lên hoặc hạ xuống theo mực nước dâng.

• Tay đòn (Lever Arm): Cánh tay đòn dài truyền lực từ phao nổi đến cụm đĩa van, giúp tăng lực đóng/mở.

• Đĩa van (Valve Disc/Seal): Bộ phận tiếp xúc trực tiếp với ghế van, được bọc cao su EPDM hoặc PTFE để đảm bảo độ kín tuyệt đối.

• Kết nối mặt bích: Được gia công tinh xảo theo các chuẩn quốc tế (JIS, BS, DIN, ANSI), cho phép lắp đặt nhanh chóng, chắc chắn và đặc biệt thuận tiện cho công tác tháo dỡ, bảo trì định kỳ.

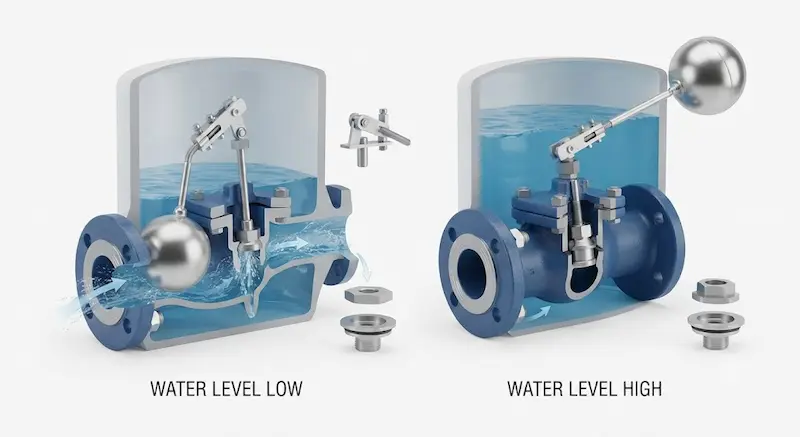

Nguyên Lý Hoạt Động Của Van Phao Mặt Bích: Sự Hoàn Hảo Của Cơ Học

Cơ chế vận hành của van phao dựa trên nguyên lý tĩnh học chất lỏng và lực đòn bẩy, hoàn toàn không sử dụng điện năng, cảm biến điện tử hay bo mạch phức tạp. Sự ổn định của thiết bị nằm ở chính sự đơn giản trong thiết kế:

1. Trạng thái mở (Khi nước cạn): Khi mực nước trong bể giảm xuống thấp hơn mức quy định, phao nổi đi xuống theo mực nước. Nhờ cơ cấu tay đòn, lực này truyền đến đĩa van, nhấc đĩa van ra khỏi vị trí đóng. Dòng nước lúc này chảy từ đường ống vào bể thông qua khe hở của van.

2. Trạng thái đóng (Khi nước đầy): Khi mực nước dâng cao đến mức ngưỡng, phao nổi sẽ bị đẩy lên cao, thông qua tay đòn truyền lực ép đĩa van quay trở lại vị trí ghế van, chặn đứng dòng chảy.

Ưu điểm tuyệt vời của cơ chế này là tính "tự chủ". Hệ thống không cần hệ thống điều khiển PLC, không cần phao điện dễ hỏng hóc, cũng không lo sự cố chập mạch trong môi trường ẩm ướt – điều thường thấy ở các hệ thống bể nước ngầm hoặc trạm bơm công nghiệp.

Phân Tích Chuyên Sâu: Phân Loại và Thông Số Kỹ Thuật

Việc hiểu rõ phân loại sản phẩm giúp kỹ sư chọn đúng thiết bị, tránh tình trạng "râu ông nọ cắm cằm bà kia" gây lãng phí.

Phân loại theo vật liệu thân van

• Van phao gang: Đây là "ông vua" trong phân khúc cấp nước đô thị và hệ thống PCCC. Với ưu điểm giá thành hợp lý và khả năng chịu lực cực tốt, van phao gang là lựa chọn hàng đầu cho các bồn chứa nước sạch quy mô lớn.

• Van phao inox 304/316: Sử dụng cho các môi trường đòi hỏi khắt khe về vệ sinh hoặc chống ăn mòn. Nếu bạn làm việc trong ngành thực phẩm, đồ uống, hóa chất hay xử lý nước thải công nghiệp, inox là sự lựa chọn duy nhất đảm bảo tuổi thọ thiết bị.

Các thông số kỹ thuật then chốt

Khi tra cứu catalogue của một sản phẩm van phao, bạn cần chú ý các thông số sau:

• Kích thước danh nghĩa (DN): Từ DN50, DN65, DN80, cho đến DN200 hoặc lớn hơn tùy theo yêu cầu lưu lượng.

• Áp lực làm việc (Pressure Rating): Thông thường là PN10 (10 bar) hoặc PN16 (16 bar). Một số hệ thống đặc biệt cần loại PN25.

• Tiêu chuẩn mặt bích: Đây là "điểm chết" kỹ thuật. Nếu đường ống của bạn là JIS 10K, bạn không thể lắp van mặt bích tiêu chuẩn DIN/PN16 nếu không có phụ kiện chuyển đổi.

Vì Sao Van Phao Là Lựa Chọn "Vàng" Cho Hệ Thống Lớn?

Trong các hệ thống cấp nước đô thị hoặc nhà máy, lưu lượng nước là rất lớn và áp suất luôn duy trì ở mức cao. Một chiếc van phao nối ren thông thường không đủ sức chịu đựng áp suất thủy lực lớn, dễ dẫn đến hiện tượng "thủy kích" gây nứt vỡ đường ống.

Van phao mặt bích giải quyết triệt để vấn đề này nhờ:

1. Liên kết cơ khí vững chắc: Mặt bích thép/inox bắt bu lông giúp van chịu được áp lực cực lớn mà không lo bị tuột ống.

2. Lưu lượng lớn: Thiết kế họng van rộng giúp nước cấp vào bể cực nhanh, đáp ứng kịp thời nhu cầu sử dụng của nhà máy, chung cư.

3. Độ bền bỉ: Với vật liệu gang đúc sơn phủ epoxy hoặc inox đúc, thiết bị có thể tồn tại bền bỉ trong môi trường ngoài trời, ngâm nước hàng chục năm mà không cần bảo dưỡng quá nhiều.

Ứng Dụng Thực Tế: Không Chỉ Là "Đóng" Và "Mở"

Sự hiện diện của van phao mang lại sự an tâm cho nhiều lĩnh vực:

• Chung cư cao tầng: Kiểm soát bể chứa nước mái, đảm bảo hàng nghìn căn hộ luôn đủ nước sinh hoạt.

• Nhà máy xử lý nước: Điều tiết dòng chảy giữa các bể lọc và bể chứa trung gian một cách nhịp nhàng.

• Ngành thủy lợi và nông nghiệp: Kiểm soát nước tại các trạm bơm hồ chứa, giúp bà con nông dân điều tiết nước tưới tiêu mà không cần chạy đến tận nơi kiểm tra bồn.

• Hệ thống PCCC: Đây là ứng dụng sống còn. Van phao đảm bảo bể chứa nước chữa cháy luôn đầy ắp, sẵn sàng ứng phó trong tích tắc.

Những Sai Lầm "Chết Người" Khi Chọn Mua Và Lắp Đặt

Không ít dự án đã phải tốn thêm chi phí để thay thế chỉ vì mắc phải các sai lầm cơ bản sau:

1. Sai tiêu chuẩn mặt bích: Lỗ bu lông trên mặt bích của van không khớp với mặt bích trên đường ống.

2. Không tính áp suất làm việc: Chọn loại PN10 cho hệ thống chịu áp PN16 dẫn đến van bị hỏng gioăng ngay lần đầu thử áp.

3. Lắp đặt sai hướng: Phao bị cọ xát vào thành bể, dẫn đến phao không thể nổi lên hoặc hạ xuống, khiến nước tràn hoặc nước không vào được bể.

4. Bỏ qua vật liệu gioăng: Dùng gioăng cao su thường cho đường ống nước nóng hoặc hóa chất, dẫn đến gioăng bị mủn chỉ sau một thời gian ngắn.

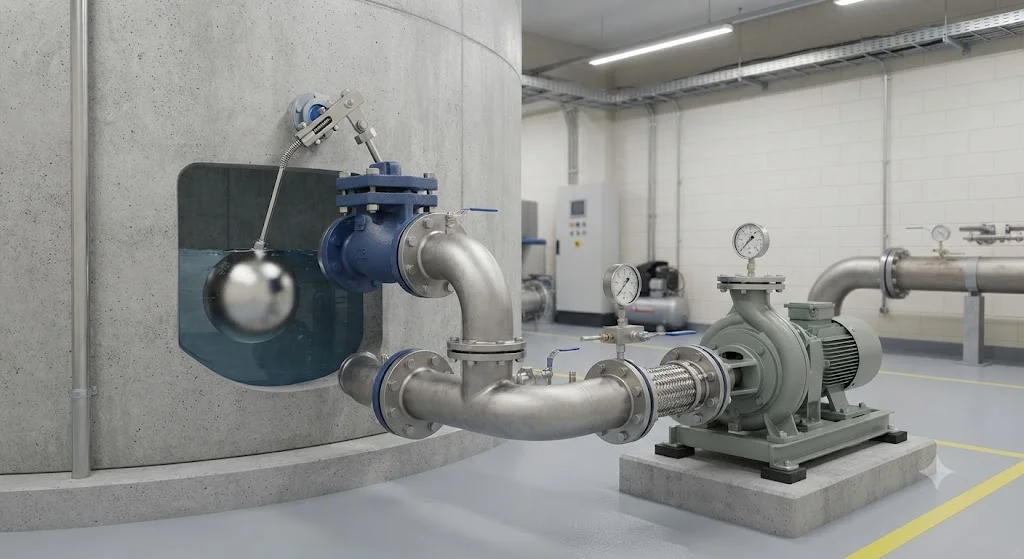

Hướng Dẫn Chi Tiết: Checklist Chọn Mua Van Phao Mặt Bích Đạt Chuẩn

Trước khi đặt hàng, hãy chuẩn bị một bộ hồ sơ kỹ thuật nhỏ với các mục cần kiểm tra sau:

• Xác định đường kính ống (DN): Đừng đoán, hãy dùng thước kẹp đo chính xác.

• Kiểm tra lưu lượng: Bạn cần cấp bao nhiêu khối nước trong một giờ? Điều này quyết định loại van phao có họng nhỏ hay họng lớn.

• Kiểm tra tiêu chuẩn mặt bích: Nhật (JIS), Anh (BS/PN), hay Đức (DIN)? Bạn có thể đo khoảng cách các tâm lỗ bu lông để xác định chính xác.

• Kiểm tra CO-CQ: Đây là giấy tờ chứng minh nguồn gốc và chất lượng. Đừng vì giá rẻ mà chọn hàng không rõ xuất xứ, vì chi phí thay thế cho một chiếc van DN150 là rất lớn.

Checklist mua hàng nhanh:

 Kích thước (DN) đã đúng với thiết kế đường ống chưa?

 Mặt bích đã trùng tiêu chuẩn (JIS/DIN/ANSI) chưa?

 Áp lực làm việc (PN) đã đủ cao hơn áp suất bơm chưa?

 Vật liệu thân (Gang/Inox) đã đúng yêu cầu môi trường chưa?

 Đã yêu cầu nhà cung cấp gửi CO-CQ chính hãng chưa?

FAQ: Giải Đáp Thắc Mắc Chuyên Sâu

1. Van phao mặt bích có thể lắp ngang được không?

Tùy vào thiết kế của từng hãng, nhưng đa số van phao cần lắp theo phương đứng. Hãy trao đổi với chuyên gia kỹ thuật để được tư vấn chính xác.

2. Làm thế nào để kéo dài tuổi thọ của van?

Hãy lắp thêm một lưới lọc rác ở đầu vào. Rác bẩn là "kẻ thù số 1" khiến đĩa van bị kênh, dẫn đến rò rỉ nước liên tục.

3. Tại sao van phao inox lại đắt hơn van gang rất nhiều?

Vì inox (đặc biệt là 316) có giá nguyên liệu cao gấp nhiều lần gang, cùng với quy trình đúc và gia công độ chính xác cao để chống ăn mòn tốt nhất.

4. Khi nào nên bảo trì định kỳ?

Với các hệ thống nước sạch, mỗi 12 tháng bạn nên kiểm tra gioăng làm kín một lần để đảm bảo van vẫn đóng kín.

Kết Luận: Đầu Tư Thông Minh, Vận Hành Bền Bỉ

Van phao mặt bích không đơn thuần chỉ là một linh kiện cơ khí, nó là trái tim tự động hóa của hệ thống cấp nước. Lựa chọn một thiết bị chất lượng, đúng chuẩn kỹ thuật giúp bạn loại bỏ hoàn toàn nỗi lo tràn bể, lãng phí điện năng và giảm thiểu tối đa các sự cố kỹ thuật ngoài ý muốn.

Thay vì chỉ nhìn vào mức giá mua ban đầu, hãy nhìn vào tổng chi phí sở hữu – bao gồm độ bền, tính an toàn và chi phí bảo trì mà thiết bị mang lại. Một lựa chọn đúng đắn ngay hôm nay là nền tảng cho sự vận hành ổn định và hiệu quả của toàn bộ công trình trong nhiều năm tới.
