KVS Valves Là Gì? Hướng Dẫn Chi Tiết Cách Lựa Chọn Thông Số Kvs Chuẩn Kỹ Sư

Một hệ thống HVAC, cấp nước hoặc đường ống công nghiệp cần lắp van điều khiển. Đường ống có cùng DN nhưng các loại van lại có kvs valves khác nhau. Nếu chỉ chọn van theo kích thước đường ống, van có thể không đáp ứng được lưu lượng yêu cầu. Ngược lại, chọn van có kvs valves quá lớn có thể khiến việc điều tiết lưu lượng kém tối ưu.

Kvs là một trong những thông số quan trọng để đánh giá khả năng lưu thông của van trong các hệ thống cơ điện và tự động hóa. Hiểu rõ thông số này giúp kỹ thuật viên lựa chọn thiết bị sát với điều kiện vận hành thực tế hơn, tránh những sự cố sụt áp hay không điều tiết được lưu lượng. Bài viết này sẽ tập trung giải thích chuyên sâu về kvs valve từ khái niệm, nguyên lý hoạt động, cách phân biệt cho đến hướng dẫn lựa chọn chuẩn xác nhất.

Kvs là giá trị lưu lượng đặc trưng của van, thường được dùng để biểu thị khả năng cho môi chất đi qua van ở điều kiện thử nghiệm tiêu chuẩn. Giá trị kvs valve càng lớn thì khả năng cho dòng chảy đi qua van càng cao, nhưng điều đó không đồng nghĩa mọi hệ thống đều cần van có kvs valve lớn nhất.

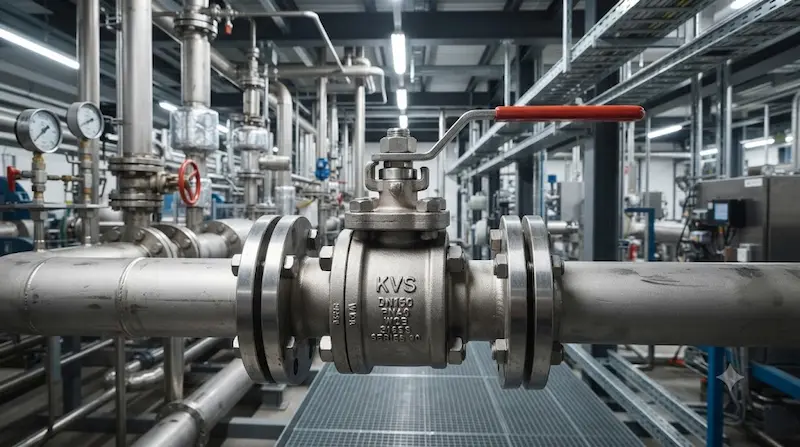

KVS Valves Là Gì? Bản Chất Và Ý Nghĩa Kỹ Thuật

Thuật ngữ kvs valve thường được hiểu trong bối cảnh van điều khiển tự động và các thông số thủy lực của đường ống. Cụ thể, Kvs là giá trị lưu lượng của nước ở điều kiện chuẩn khi van ở trạng thái mở hoàn toàn, với đơn vị thường gặp là mét khối trên giờ (m^3/h ). Thông số này được sử dụng rộng rãi để đánh giá khả năng đáp ứng lưu lượng của van trước khi đưa vào lắp đặt thực tế.

Để hiểu đúng bản chất, kvs valves càng lớn thì khả năng cho lưu lượng đi qua van càng lớn trong cùng một điều kiện chênh lệch áp suất. Tuy nhiên, cần nhấn mạnh rằng Kvs không phải đơn thuần là kích thước vật lý của van. Hai chiếc van có cùng đường kính danh nghĩa (DN) hoàn toàn có thể sở hữu các giá trị kvs valve khác nhau tùy thuộc vào thiết kế cấu tạo bên trong như đĩa van, cổng thoát hay hành trình chuyển động. Do đó, kỹ sư luôn phải kết hợp kvs valve với lưu lượng yêu cầu và độ sụt áp (\Delta P ) để đưa ra phương án tối ưu.

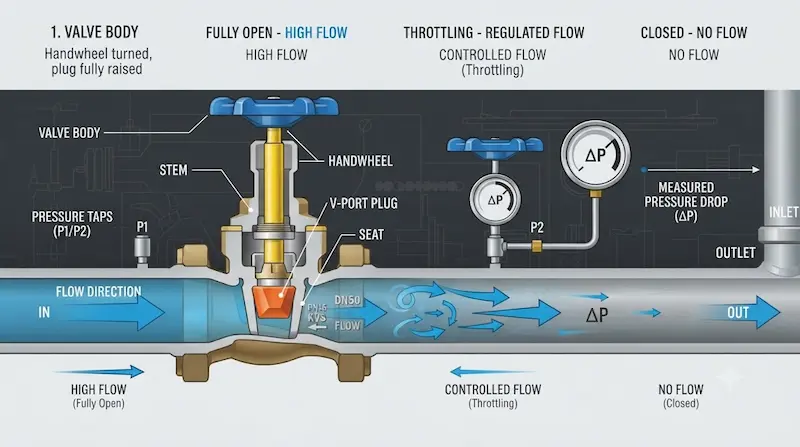

Nguyên Lý Hoạt Động Và Ý Nghĩa Của Kvs Trong Van

Quá trình dịch chuyển của dòng chất lỏng hoặc khí qua van tuân theo một chuỗi cơ học rõ rệt: Môi chất đi vào van, di chuyển qua tiết diện dòng chảy bị thu hẹp, xuất hiện tổn thất áp suất và cuối cùng tạo ra lưu lượng ổn định ở đầu ra.

Khi van mở, môi chất đi qua thân van và thiết kế bên trong tác động trực tiếp đến khả năng lưu thông. Khi độ mở của van thay đổi, tiết diện dòng chảy thay đổi theo, dẫn đến lưu lượng biến thiên tương ứng với điều kiện áp suất. Lúc này, kvs valve đóng vai trò là giá trị tham chiếu cố định tại thời điểm van mở hoàn toàn (100\% ).

Đối với chất lỏng, chúng ta có thể tham khảo công thức đơn giản hóa:

Trong đó:

• Q : Lưu lượng dòng chảy qua van.

• Kvs : Hệ số lưu lượng đặc trưng của van.

• AH : Chênh lệch áp suất giữa đầu vào và đầu ra qua van (Delta P ).

Công thức thực tế còn phụ thuộc vào loại môi chất, hệ số đơn vị, nhiệt độ và phương pháp tính toán chuẩn từ nhà sản xuất. Việc nắm vững nguyên lý này giúp kỹ thuật viên dự đoán chính xác hiệu suất làm việc của hệ thống.

Phân Biệt Kvs, Kv Và Cv Trong Thông Số Van

Đây là phần cốt lõi giúp giải quyết các bài toán kỹ thuật phức tạp và làm rõ ý định tìm kiếm chuyên sâu của người làm nghề.

Kvs là gì?

Đây là giá trị Kv đặc trưng khi van ở trạng thái mở hoàn toàn. Thông số này xuất hiện xuyên suốt trong các tài liệu kỹ thuật, catalogue của các hãng sản xuất van điều khiển châu Âu với đơn vị phổ biến là m^3/h .

Kv là gì?

Kv là hệ số lưu lượng tương ứng với một mức độ mở cụ thể của van. Khi tín hiệu điều khiển thay đổi độ mở của van (ví dụ mở 50\% ), giá trị Kv cũng sẽ thay đổi theo tỷ lệ tương ứng với đặc tính lưu lượng của van.

Cv là gì?

Cv là hệ số lưu lượng được sử dụng cực kỳ phổ biến trong hệ thống tiêu chuẩn Mỹ (Imperial units). Có sự khác biệt lớn về đơn vị đo lường và quy ước tính toán so với hệ mét của Kv/Kvs.

Tuyệt đối không nên lấy trực tiếp giá trị kvs valve và Cv để so sánh ngang bằng với nhau mà bỏ qua hệ đơn vị cũng như tiêu chuẩn áp dụng của nhà sản xuất.

Các Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Kvs Valves

Việc xác định một kvs valves phù hợp đòi hỏi sự cân nhắc kỹ lưỡng từ nhiều yếu tố kỹ thuật khác nhau của hệ thống đường ống:

1. Lưu lượng yêu cầu: Đây là thông số đầu vào quan trọng nhất. Hệ thống đòi hỏi lưu lượng lớn chắc chắn cần thiết bị có khả năng lưu thông tương ứng, tuyệt đối không chọn kvs valve chỉ dựa vào cảm tính hoặc kích cỡ ống.

2. Chênh áp qua van (Delta P ): Áp suất trước và sau van ảnh hưởng trực tiếp đến tốc độ dòng chảy. Cùng một loại kvs valve, nhưng nếu Delta P thay đổi thì lưu lượng thực tế qua van cũng sẽ biến động theo.

3. Đặc tính môi chất: Nước sạch, hơi nước, khí nén, dầu truyền nhiệt hay dung dịch hóa chất đều có độ nhớt và khối lượng riêng khác nhau, yêu cầu hệ số tính toán và hiệu chỉnh riêng biệt.

4. Đường kính danh nghĩa DN: DN giúp định hình kích thước kết nối cơ khí với đường ống, nhưng như đã phân tích, DN không đồng nghĩa hoàn toàn với giá trị kvs valve.

5. Đặc tính điều khiển: Các dạng đặc tính dòng chảy như tuyến tính (Linear), phần trăm tương đương (Equal percentage) hoặc mở nhanh (Quick opening) sẽ chi phối cách thức thay đổi lưu lượng theo hành trình của van.

Kvs Liên Quan Thế Nào Đến DN Của Van?

Một nhầm lẫn cực kỳ phổ biến trong quá trình thiết kế là cho rằng đường kính ống lớn thì kvs valves cũng sẽ lớn theo một tỷ lệ cố định. Trên thực tế, DN chỉ phản ánh kích thước danh nghĩa của kết nối đường ống, trong khi kvs valve phản ánh năng lực lưu lượng thực tế của dòng chảy đi qua thân van.

Cấu tạo bên trong gồm ghế van (seat), đĩa van (plug/disc) cùng hình học đường dẫn dòng chảy đóng vai trò quyết định đến giá trị Kvs. Lấy ví dụ minh họa: Trên cùng một đường ống có kích thước DN50, kỹ sư có thể lắp đặt nhiều dòng van khác nhau với các mức kvs valve chênh lệch đáng kể tùy thuộc vào thương hiệu, thiết kế dòng chảy, áp suất làm việc và yêu cầu thực tế của toàn bộ hệ thống.

Vì Sao Không Nên Chọn Van Chỉ Dựa Vào DN?

Việc chọn thiết bị một cách rập khuôn thường dẫn đến những hệ lụy nghiêm trọng trong vận hành công nghiệp. Dưới đây là những sai lầm kinh điển cần tránh:

• Sai lầm 1: Đường ống DN50 mặc định chọn van DN50. Việc này thiếu cơ sở kỹ thuật vì tốc độ dòng chảy và áp lực thực tế có thể không phù hợp.

• Sai lụt 2: Quan niệm kvs valve càng lớn càng tốt. Thực tế, nếu chọn kvs valve quá lớn, van sẽ luôn phải làm việc ở vùng độ mở rất nhỏ, dẫn đến hiện tượng dao động lưu lượng, khó điều khiển chính xác và nhanh mòn các chi tiết cơ khí bên trong.

• Sai lầm 3: Chỉ nhìn vào lưu lượng mà bỏ qua Delta P . Lưu lượng bắt buộc phải được đặt lên bàn cân cùng chênh lệch áp suất dự kiến qua van.

• Sai lầm 4: Bỏ qua dữ liệu từ nhà sản xuất. Catalogue kỹ thuật, biểu đồ lưu lượng và bảng thông số kvs valve chính hãng là nguồn tài liệu tin cậy nhất để kỹ sư đưa ra quyết định chính xác.

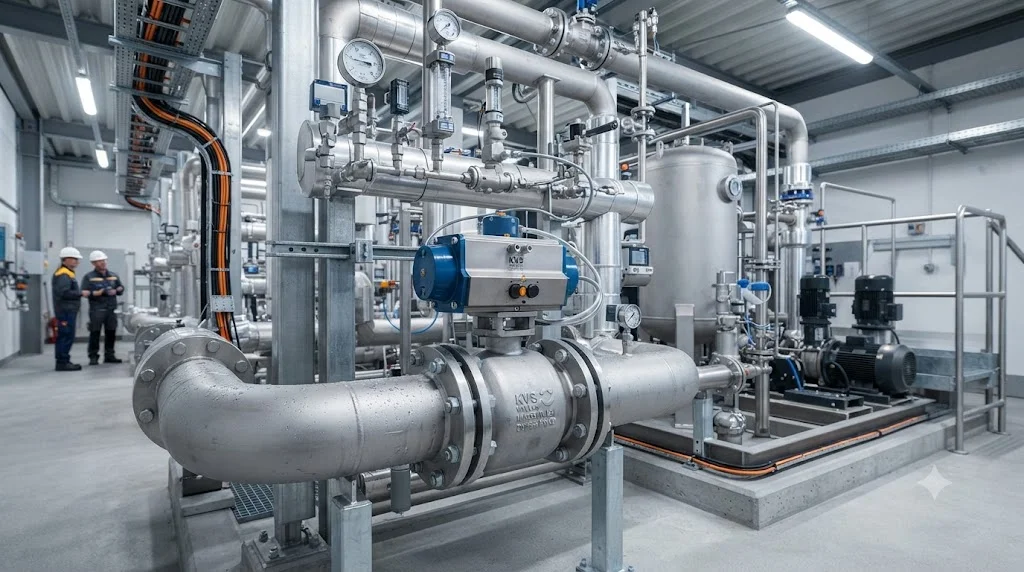

Ứng Dụng Thực Tế Của KVS Valves

Kvs valve đóng vai trò chủ chốt trong việc kiểm soát dòng chảy của nhiều lĩnh vực công nghiệp và dân dụng hiện đại:

• Hệ thống HVAC: Kiểm soát hiệu quả nước lạnh, nước nóng cho các dàn trao đổi nhiệt AHU, FCU và hệ thống điều hòa không khí trung tâm quy mô lớn.

• Hệ thống cấp nước và xử lý nước: Điều chỉnh lưu lượng nước sạch, nước thải, kiểm soát áp lực đầu ra tại các trạm bơm và mạng lưới phân phối.

• Ngành công nghiệp chế biến: Vận hành trơn tru trong các dây chuyền sản xuất hóa chất, thực phẩm, đồ uống và hệ thống nhiệt công nghiệp đòi hỏi độ chính xác cao.

• Hệ thống lò hơi và hơi nước: Lựa chọn van điều khiển hơi chịu nhiệt độ và áp suất cao, giúp điều tiết dòng năng lượng nhiệt theo đúng yêu cầu công nghệ.

Việc nắm bắt chính xác kvs valve giúp các kỹ sư thiết kế control valve đạt hiệu suất tối ưu, giảm thiểu tổn thất năng lượng và kéo dài tuổi thọ thiết bị.

Những Sai Lầm Thường Gặp Khi Chọn Kvs Valve

Để hệ thống vận hành trơn tru, hãy kiểm tra kỹ lưỡng danh mục các lỗi kỹ thuật sau đây:

•  Chỉ chọn van dựa vào kích thước DN.

•  Mặc định chọn kvs valve càng lớn càng tốt cho an toàn.

•  Không xác định rõ lưu lượng thiết kế tối thiểu và tối đa.

•  Bỏ qua thông số chênh áp (\Delta P ) qua van.

•  Không xét đến tính chất hóa lý của môi chất.

•  Bỏ qua đặc tính điều khiển dòng chảy của van.

•  Không kiểm tra giới hạn nhiệt độ và áp suất làm việc.

•  Không đối chiếu trực tiếp datasheet chính hãng của nhà sản xuất.

Nguyên tắc vàng trong lựa chọn: Lưu lượng thiết kế + Chênh áp (Delta P) + Loại môi chất + Điều kiện vận hành + Đặc tính van = Kvs valve phù hợp hoàn hảo.

Hướng Dẫn Các Bước Lựa Chọn Kvs Valve Theo Nhu Cầu Thực Tế

Quy trình 6 bước chuẩn hóa giúp kỹ sư dễ dàng tìm ra kvs valve chính xác nhất cho dự án:

1. Bước 1: Xác định lưu lượng thiết kế: Làm rõ các mốc lưu lượng quan trọng gồm Q_{min} , Q_{normal} và Q_{max} của hệ thống đường ống.

2. Bước 2: Xác định chênh áp: Tính toán chính xác độ sụt áp Delta P = P_1 - P_2 tại điều kiện vận hành định mức.

3. Bước 3: Xác định rõ môi chất: Định danh chính xác môi chất sử dụng (nước, hơi nước, khí nén, dầu truyền nhiệt hay hóa chất ăn mòn).

4. Bước 4: Tính toán hoặc tra cứu Kvs yêu cầu: Áp dụng công thức quy đổi phù hợp với đặc tính môi chất để tìm ra thông số kvs valve lý thuyết.

5. Bước 5: Đối chiếu catalogue nhà sản xuất: So sánh giá trị vừa tính với bảng thông số thực tế của hãng về các chỉ tiêu như kvs valve, DN, PN, vật liệu thân van, nhiệt độ và kiểu kết nối.

6. Bước 6: Kiểm tra điều kiện vận hành: Đảm bảo van khi lắp đặt thực tế không bị kẹt ở vùng mở quá nhỏ hoặc quá lớn nhằm tối ưu hóa tuổi thọ thiết bị.

Câu Hỏi Thường Gặp Về KVS Valve

1. Kvs valves là gì?

Đây là cách gọi các dòng van điều khiển được định lượng thông số Kvs, biểu thị khả năng cho phép lưu lượng tối đa đi qua van ở trạng thái mở hoàn toàn trong điều kiện thử nghiệm tiêu chuẩn.

2. Kvs càng lớn có phải van càng tốt không?

Hoàn toàn không. Kvs valve cần phải tương thích chính xác với nhu cầu lưu lượng thực tế của hệ thống. Nếu chọn Kvs quá lớn, van sẽ làm việc kém ổn định ở vùng tiết diện mở nhỏ, gây khó khăn cho việc điều tiết chính xác.

3. Kvs có hoàn toàn giống Cv không?

Không. Mặc dù cùng biểu thị hệ số lưu lượng, nhưng Kvs và Cv sử dụng hai hệ đo lường và tiêu chuẩn kỹ thuật khác nhau (Hệ mét và Hệ đo lường tiêu chuẩn Mỹ). Cần phải quy đổi cẩn thận khi ứng dụng chéo tiêu chuẩn.

4. Có nên chọn Kvs dựa hoàn toàn vào kích thước DN không?

Không nên. DN chỉ thể hiện kích thước cơ khí của kết nối đường ống, trong khi kvs valve phản ánh năng lực dòng chảy phụ thuộc vào thiết kế bên trong của thân van.

5. Cần cung cấp những thông tin gì để chọn van theo Kvs chuẩn xác?

Tối thiểu bạn cần chuẩn bị các dữ liệu về lưu lượng dòng chảy, chênh áp (Delta P ), loại môi chất, nhiệt độ, áp suất hệ thống, kích thước DN và yêu cầu đặc tính điều khiển.

Kết Luận Về KVS Valve

Hiểu và lựa chọn đúng kvs valves là chìa khóa quan trọng giúp hệ thống đường ống công nghiệp và cơ điện hoạt động ổn định, chính xác và bền bỉ theo thời gian. Tóm lại, các điểm cốt lõi cần ghi nhớ bao gồm: kvs valve là thông số cốt lõi đánh giá năng lực lưu lượng của van; thông số này không thể xác định đơn thuần bằng kích thước DN; và quá trình lựa chọn bắt buộc phải dựa trên sự kết hợp đồng bộ giữa lưu lượng, chênh áp, môi chất cùng điều kiện vận hành thực tế.
