Van cổng ty nổi: Giải pháp tối ưu cho giám sát và vận hành hệ thống công nghiệp

Trong quản lý hệ thống đường ống công nghiệp, việc nắm bắt chính xác trạng thái hoạt động của các thiết bị đóng ngắt là yếu tố sống còn để đảm bảo an toàn và hiệu suất. Van cổng gang ty nổi nổi lên như một thiết bị không thể thay thế, nhờ khả năng cung cấp thông tin trực quan thông qua sự dịch chuyển của trục van. Trong bài viết này, chúng ta sẽ đi sâu vào phân tích lý do tại sao loại van này lại được các kỹ sư tin dùng trong các hệ thống quy mô lớn.

Vì sao van cổng gang ty nổi được sử dụng trong nhiều hệ thống công nghiệp?

Trong môi trường nhà máy, hệ thống phòng cháy chữa cháy (PCCC) hay các trạm xử lý nước, việc kiểm soát dòng chảy là cực kỳ quan trọng. Nhiều hệ thống đường ống phức tạp đòi hỏi người vận hành phải biết chính xác van đang đóng hay đang mở mà không cần nhìn vào bảng điều khiển hay các thiết bị đo đạc điện tử.

Khả năng kiểm tra trạng thái bằng mắt thường là ưu điểm lớn nhất của van cổng gang ty nổi. Thiết kế này cho phép trục van (ty van) tịnh tiến lên xuống theo thao tác đóng mở, tạo ra một chỉ báo cơ học rõ ràng, giúp việc vận hành và bảo trì diễn ra thuận tiện, an toàn hơn. Đây chính là giải pháp hàng đầu trong công nghiệp, PCCC và các nhà máy sản xuất nơi yêu cầu độ tin cậy và minh bạch trong vận hành là ưu tiên số một.

Van cổng ty nổi là gì?

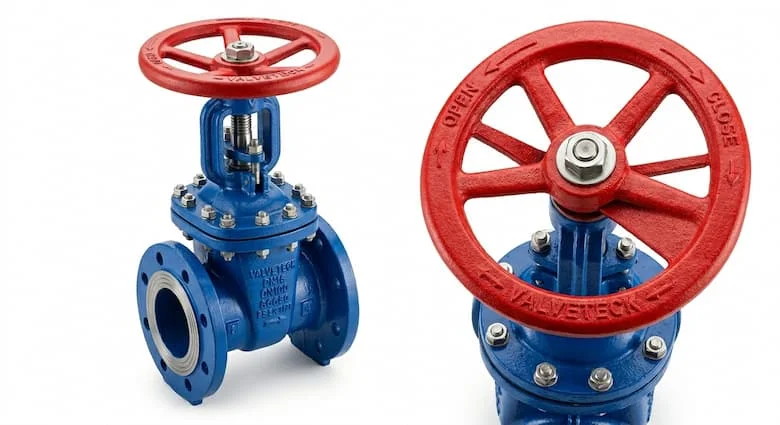

Van cổng ty nổi là loại van cổng có phần trục van (stem) chuyển động lên xuống bên ngoài thân van khi đóng mở. Thiết bị này đóng vai trò như một cơ cấu chặn hoặc mở dòng lưu chất hoàn toàn. Đặc điểm nhận biết dễ thấy nhất của dòng van này là ty van nằm lộ thiên phía trên tay quay, giúp người dùng quan sát được trạng thái hoạt động của van ngay cả từ khoảng cách xa.

Nguyên lý hoạt động của van cổng gang ty nổi

Nguyên lý của van dựa trên sự phối hợp giữa tay quay và trục van ren. Khi tay quay được xoay, nó tạo ra chuyển động tịnh tiến cho ty van:

• Van mở: Ty van di chuyển lên trên, đẩy đĩa van khỏi vị trí làm kín, cho phép dòng lưu chất đi qua.

• Van đóng: Ty van hạ xuống, đẩy đĩa van xuống vị trí làm kín, chặn hoàn toàn dòng chảy.

Cách nhận biết van đang đóng hay mở

Sự dịch chuyển của ty van chính là chỉ báo trực quan nhất:

• Ty van nâng cao: Van đang ở trạng thái mở.

• Ty van hạ thấp: Van đang ở trạng thái đóng.

PHÂN TÍCH CHUYÊN SÂU

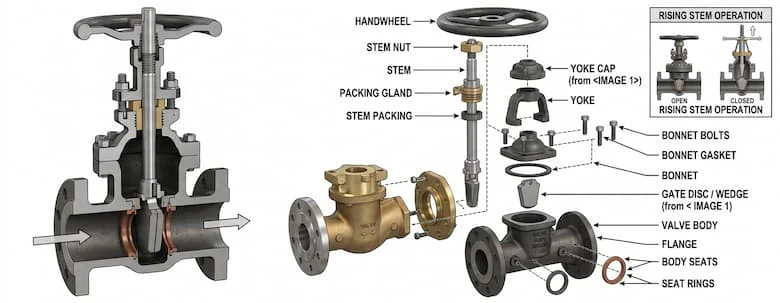

Cấu tạo van cổng gang ty nổi

Sự bền bỉ của van cổng gang ty nổi đến từ cấu tạo được tính toán kỹ lưỡng:

• Thân van: Thường làm từ gang, gang cầu, inox hoặc thép, tùy theo môi trường áp suất và nhiệt độ làm việc.

• Ty van (Stem): Được chế tạo từ Inox 304 hoặc 316, đây là bộ phận chịu lực ma sát và làm việc liên tục.

• Đĩa van: Chi tiết làm nhiệm vụ chặn dòng, đảm bảo độ kín khít.

• Tay quay: Bộ phận điều khiển cơ học, tạo lực đóng mở thủ công.

• Gioăng làm kín: Sử dụng EPDM, NBR hoặc PTFE để đảm bảo tính kín khít, ngăn rò rỉ.

Phân loại van cổng gang ty nổi phổ biến

Để đáp ứng các nhu cầu khác nhau, thị trường có nhiều loại như: van cổng gang ty nổi, van cổng inox ty nổi cho môi trường ăn mòn, van cổng thép cho nhiệt độ cao, và đặc biệt là dòng van cổng gang ty nổi tín hiệu PCCC (OS&Y) giúp giám sát từ xa.

Thông số kỹ thuật tiêu chuẩn

So sánh van cổng gang ty nổi và van cổng ty chìm

Sự khác biệt nằm ở cấu tạo và mục đích sử dụng. Van cổng gang ty nổi di chuyển trục ra ngoài giúp dễ dàng quan sát, trong khi ty chìm nằm gọn trong thân van nên tiết kiệm không gian. Nếu hệ thống của bạn cần sự minh bạch trong vận hành và yêu cầu bảo trì định kỳ cho ty van, hãy chọn van ty nổi.

ỨNG DỤNG THỰC TẾ

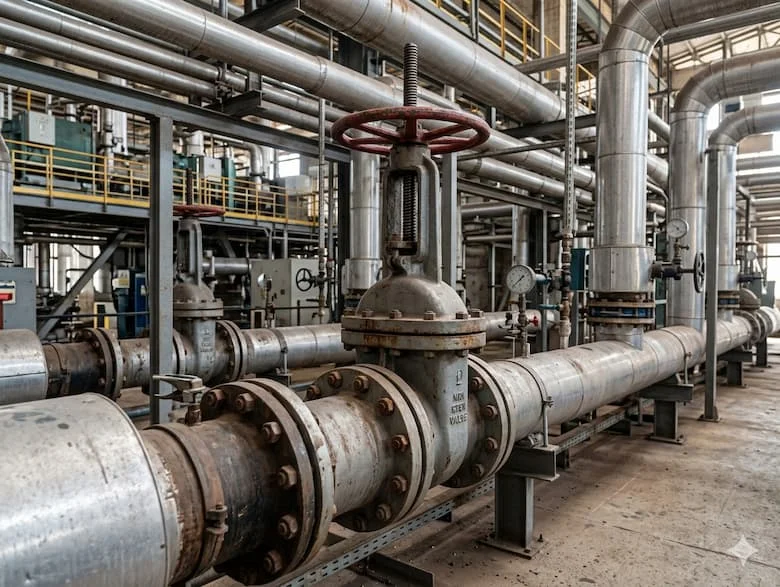

Van cổng gang ty nổi được sử dụng ở đâu?

Thiết bị này là lựa chọn ưu tiên tại:

• Nhà máy công nghiệp & Hệ thống PCCC: Giám sát trạng thái van trong các đường ống chính.

• Nhà máy xử lý nước: Nơi cần theo dõi trạng thái các bể chứa.

• Hệ thống hơi nóng & Dầu khí: Nơi vật liệu thép chịu nhiệt phát huy hiệu quả.

Sai lầm thường gặp

Nhiều kỹ sư bỏ qua chiều cao lắp đặt khi chọn van ty nổi, dẫn đến việc không có đủ không gian cho ty van khi mở hết cỡ. Ngoài ra, việc sử dụng van cổng để điều tiết lưu lượng thay vì chỉ đóng/mở hoàn toàn cũng là sai lầm phổ biến, gây hỏng đĩa van và mất độ kín khít.

HƯỚNG DẪN & CHECKLIST

Checklist lựa chọn

•  Xác định môi chất (nước, dầu, hóa chất).

•  Chọn kích thước DN phù hợp với đường ống.

•  Kiểm tra áp suất hệ thống (PN).

•  Đảm bảo không gian phía trên đủ rộng cho ty van di chuyển.

•  Yêu cầu chứng chỉ CO-CQ để đảm bảo chất lượng.

Hướng dẫn lắp đặt

• Làm sạch mặt bích và đường ống trước khi lắp đặt.

• Siết bulong đều tay theo sơ đồ đối xứng để tránh nứt thân van.

• Luôn bôi trơn ty van định kỳ để tránh rỉ sét và đảm bảo ty van hoạt động trơn tru.

FAQ

1.Van cổng ty nổi là gì?

Là loại van có trục van chuyển động ra ngoài thân van.

2.Có dùng cho PCCC không?

Có, đây là loại van chuẩn trong hệ thống phòng cháy chữa cháy.

3.Van có bền không?

Rất bền nếu được bôi trơn và bảo trì định kỳ.

KẾT LUẬN

Van cổng ty nổi không chỉ là thiết bị đóng ngắt mà còn là công cụ hỗ trợ giám sát trạng thái hệ thống đắc lực. Với thiết kế tối ưu, khả năng quan sát trực quan và độ bền vượt trội, đây là lựa chọn hàng đầu cho các hệ thống yêu cầu sự an toàn tuyệt đối.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van cổng ty nổi .
