Van Cổng Tín Hiệu: Giải Pháp Giám Sát An Toàn Cho Hệ Thống PCCC

Trong vận hành các hệ thống phòng cháy chữa cháy (PCCC) phức tạp, việc kiểm soát trạng thái của các van khóa là yếu tố tiên quyết để đảm bảo nước luôn sẵn sàng cho công tác chữa cháy. Chỉ cần một thao tác đóng van vô tình hoặc trái phép cũng có thể khiến toàn bộ hệ thống trở nên vô tác dụng khi có sự cố xảy ra. Van cổng có tín hiệu đã ra đời như một giải pháp công nghệ then chốt để khắc phục rủi ro này, giúp người quản lý kiểm soát trạng thái đường ống theo thời gian thực.

Vì sao hệ thống PCCC cần van cổng có tín hiệu?

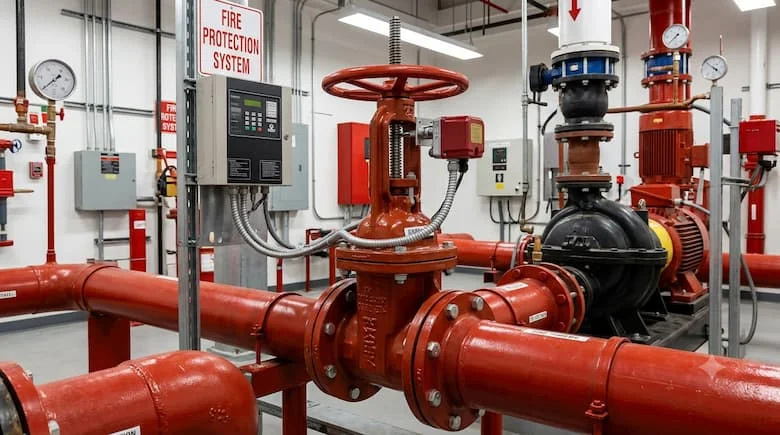

Trong các tòa nhà cao tầng, nhà máy hay kho xưởng, hệ thống PCCC là một mạng lưới chằng chịt các đường ống dẫn nước. Nếu một van cổng thông thường bị đóng mà người quản lý không hay biết, áp lực nước sẽ bị chặn đứng tại khu vực đó, gây hậu quả khôn lường khi hỏa hoạn xảy ra.

Việc sử dụng các thiết bị có khả năng đóng mở dòng lưu chất kết hợp với chức năng giám sát trạng thái là yêu cầu bắt buộc trong các tiêu chuẩn an toàn hiện đại. Van cổng có tín hiệu được thiết kế chuyên biệt để giải quyết bài toán này, giúp gửi thông tin về tủ điều khiển trung tâm ngay lập tức nếu có bất kỳ sự thay đổi nào về vị trí đóng/mở của van. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, ứng dụng và vai trò của loại van này trong hạ tầng PCCC.

Van cổng tín hiệu là gì?

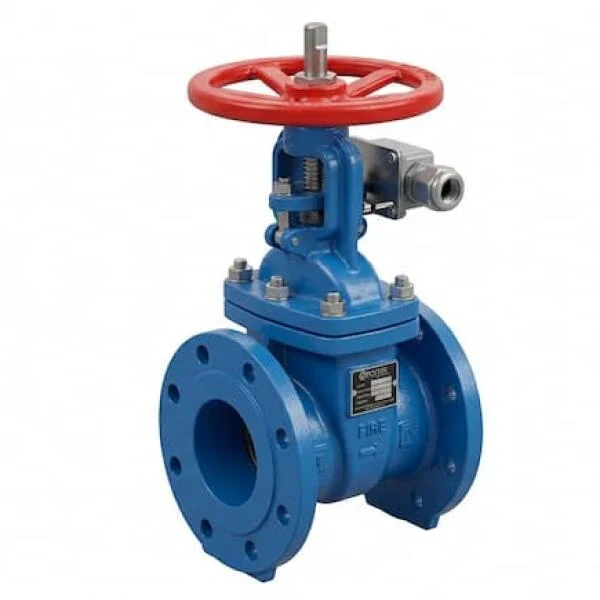

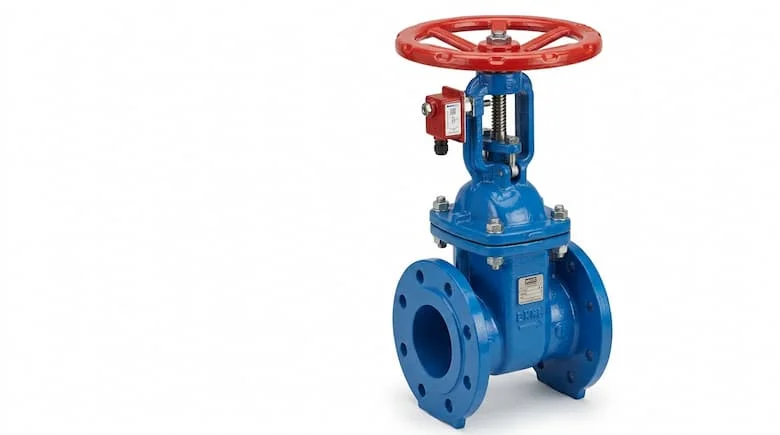

Van cổng tín hiệu là loại van cổng được tích hợp sẵn một công tắc giám sát (tamper switch) trên thân van. Thiết bị này cho phép truyền tín hiệu điện về tủ báo cháy trung tâm để thông báo chính xác van đang ở trạng thái đóng hay mở. Về cơ bản, nó giống như một chiếc van cổng thông thường nhưng được trang bị thêm "đôi mắt" điện tử để theo dõi vận hành.

Nguyên lý hoạt động của van cổng có tín hiệu

Cơ chế đóng mở van

Giống như các dòng van cổng truyền thống, người vận hành sẽ điều khiển tay quay để tác động lên trục van. Chuyển động này nâng hoặc hạ đĩa van dạng nêm, cho phép đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống.

Cơ chế truyền tín hiệu

Điểm khác biệt nằm ở bộ phận giám sát. Công tắc giám sát sẽ nhận diện vị trí của trục van/đĩa van. Khi van bị tác động (đóng hoặc mở), công tắc này sẽ kích hoạt và gửi tín hiệu về tủ báo cháy. Nếu van bị đóng trái phép, tủ trung tâm sẽ báo động ngay lập tức, cho phép người quản lý can thiệp kịp thời.

PHÂN TÍCH CHUYÊN SÂU

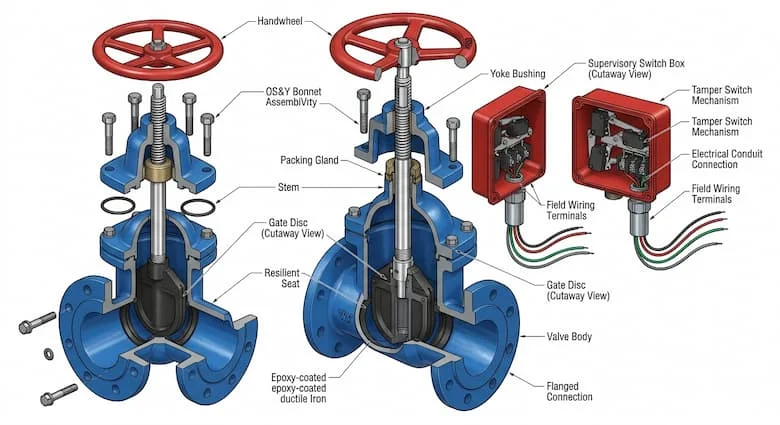

Cấu tạo van cổng có tín hiệu

Sự tin cậy của van cổng có tín hiệu đến từ sự kết hợp của vật liệu bền bỉ và cơ cấu giám sát thông minh:

• Thân van: Thường làm từ gang cầu hoặc gang dẻo phủ Epoxy giúp chống ăn mòn và chịu áp lực tốt.

• Đĩa van: Thiết kế dạng nêm bọc cao su (EPDM) để tối ưu khả năng làm kín.

• Ty van: Tùy chọn ty nổi (dễ quan sát) hoặc ty chìm (tiết kiệm diện tích lắp đặt).

• Hộp công tắc tín hiệu: Bộ phận đặc trưng chứa mạch điện tử và công tắc hành trình, kết nối với tủ giám sát.

• Bộ dây tín hiệu: Dẫn truyền trạng thái đóng/mở về tủ điều khiển.

Phân loại van cổng có tín hiệu phổ biến

Thị trường hiện nay cung cấp nhiều dòng van như: van cổng có tín hiệu ty nổi (phổ biến trong PCCC nhờ độ trực quan cao), van cổng có tín hiệu ty chìm (cho không gian hẹp), và các dòng van cổng có tín hiệu UL/FM – tiêu chuẩn quốc tế bắt buộc cho các dự án yêu cầu chất lượng khắt khe.

Thông số kỹ thuật tiêu chuẩn

So sánh van cổng có tín hiệu và van cổng thường

Khác với van thường chỉ có chức năng đóng/mở cơ học, van cổng có tín hiệu mang lại khả năng giám sát trạng thái 24/7. Mặc dù giá thành của van tín hiệu cao hơn, nhưng độ an toàn và khả năng đáp ứng các tiêu chuẩn nghiệm thu PCCC là không thể thay thế.

ỨNG DỤNG THỰC TẾ

Van cổng tín hiệu được sử dụng ở đâu?

Thiết bị này là mắt xích không thể thiếu tại:

• Hệ thống PCCC tòa nhà, chung cư cao tầng.

• Trung tâm thương mại, nhà máy sản xuất, kho hàng logistics.

• Bệnh viện, trường học và các khu công nghiệp trọng điểm.

Sai lầm thường gặp khi lựa chọn

Việc không kiểm tra tiêu chuẩn UL/FM, chọn sai kích thước hoặc không tương thích với tủ báo cháy trung tâm thường dẫn đến việc hệ thống không được nghiệm thu. Đặc biệt, việc đấu nối tín hiệu sai kỹ thuật sẽ làm mất chức năng giám sát, vô hiệu hóa mục đích sử dụng chính của van.

HƯỚNG DẪN & CHECKLIST

Checklist lựa chọn

•  Xác định đúng kích thước DN đường ống.

•  Chọn tiêu chuẩn mặt bích phù hợp (JIS, DIN, ANSI).

•  Ưu tiên các dòng đạt chuẩn UL/FM.

•  Đảm bảo điện áp tín hiệu phù hợp với tủ điều khiển.

•  Kiểm tra CO-CQ đầy đủ của sản phẩm.

Hướng dẫn lắp đặt

1. Kiểm tra: Kiểm tra hộp tín hiệu trước khi lắp để đảm bảo không bị hỏng hóc trong quá trình vận chuyển.

2. Lắp đặt: Lắp van đúng chiều mũi tên chỉ hướng lưu chất.

3. Đấu nối: Kết nối dây tín hiệu theo sơ đồ tủ trung tâm.

4. Chạy thử: Vận hành đóng mở và theo dõi tủ điều khiển xem tín hiệu có khớp với trạng thái thực tế không.

FAQ

1.Van cổng tín hiệu là gì?

Là van cổng có tích hợp công tắc giám sát trạng thái.

2.Tại sao cần dùng trong PCCC?

Để ngăn ngừa tình trạng van bị đóng trái phép làm mất nước chữa cháy.

3.Van có cần bảo trì không?

Có, cần kiểm tra hộp tín hiệu định kỳ để đảm bảo dây dẫn không bị ẩm hoặc đứt.

KẾT LUẬN

Van cổng tín hiệu không chỉ là một thiết bị đóng mở đơn thuần mà là một công cụ giám sát an toàn trọng yếu. Đầu tư vào thiết bị này chính là đầu tư cho sự an toàn của con người và tài sản trong mọi công trình PCCC.
