Van cổng ty chìm tay quay: Phương pháp vận hành bền bỉ cho hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát dòng chảy đòi hỏi các thiết bị vừa phải đảm bảo tính ổn định, vừa phải tối ưu hóa được không gian lắp đặt. Van cổng tay quay từ lâu đã trở thành một thiết bị thiết yếu, đóng vai trò quan trọng trong việc duy trì hiệu suất làm việc của hàng loạt hệ thống hạ tầng mà không cần đến các cơ cấu điều khiển tự động phức tạp.

Vì sao van cổng tay quay được sử dụng rộng rãi?

Nhiều hệ thống đường ống hiện nay ưu tiên các thiết bị đóng mở có cơ chế đơn giản, đảm bảo độ tin cậy cao và chi phí bảo trì thấp. Trong thực tế, không phải mọi công trình đều yêu cầu sự can thiệp của các van điều khiển điện hay khí nén tốn kém chi phí vận hành và nguồn năng lượng duy trì.

Van cổng tay quay chính là giải pháp thay thế hoàn hảo, kết hợp được tính kinh tế với độ bền vượt trội. Với thiết kế tay quay cơ học, người vận hành có thể dễ dàng kiểm soát dòng lưu chất một cách chính xác mà không lo ngại về các sự cố hỏng hóc thiết bị điện tử. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý quan trọng khi chọn lựa loại van này cho dự án của bạn.

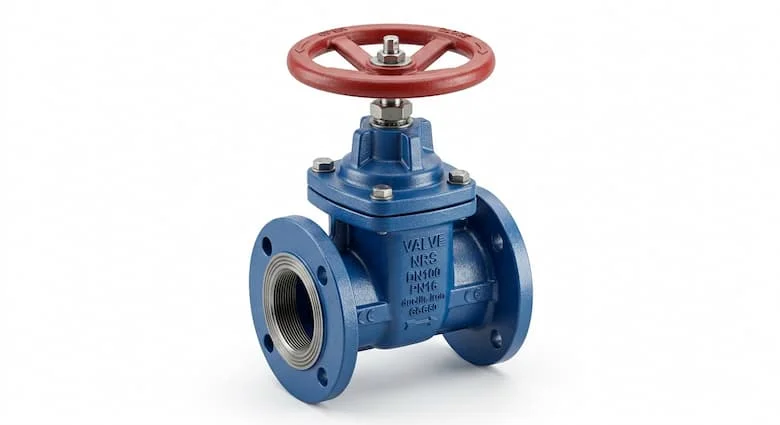

Van cổng ty chìm tay quay là gì?

Van cổng ty chìm tay quay là loại van cổng sử dụng vô lăng (tay quay) để đóng mở đĩa van, trong đó phần ty van nằm bên trong thân van và không nâng lên khi vận hành. Đây là dòng van chuyên dụng được sử dụng để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong các hệ thống đường ống dẫn nước, hóa chất hoặc khí. Thiết kế ty chìm giúp van có kích thước tổng thể gọn gàng, phù hợp lắp đặt trong những hố van chật hẹp hoặc các vị trí bị hạn chế chiều cao.

Nguyên lý hoạt động của van cổng tay quay

Khi người vận hành xoay tay quay, mô-men xoắn được truyền trực tiếp tới trục van (ty van). Lúc này, ty van sẽ thực hiện chuyển động xoay tại chỗ bên trong thân van, từ đó dẫn động đĩa van tịnh tiến lên trên hoặc hạ xuống dưới để thay đổi trạng thái đóng/mở.

Tại sao sử dụng tay quay thay vì tay gạt?

• Tạo lực vận hành lớn hơn: Đối với các hệ thống đường ống kích thước lớn, tay quay giúp người dùng tận dụng lực đòn bẩy để tạo ra mô-men xoắn cần thiết, giúp đóng mở van một cách nhẹ nhàng.

• Phù hợp kích thước DN lớn: Tay quay là cơ cấu không thể thiếu cho các van có kích thước danh nghĩa lớn (từ DN50 trở lên), đảm bảo đĩa van có thể khép kín hoàn toàn ngay cả dưới áp suất cao.

• Điều khiển ổn định: Việc sử dụng tay quay cho phép người vận hành đóng mở van một cách từ từ, tránh hiện tượng va đập thủy lực (water hammer) có thể gây hỏng hóc đường ống.

PHÂN TÍCH CHUYÊN SÂU

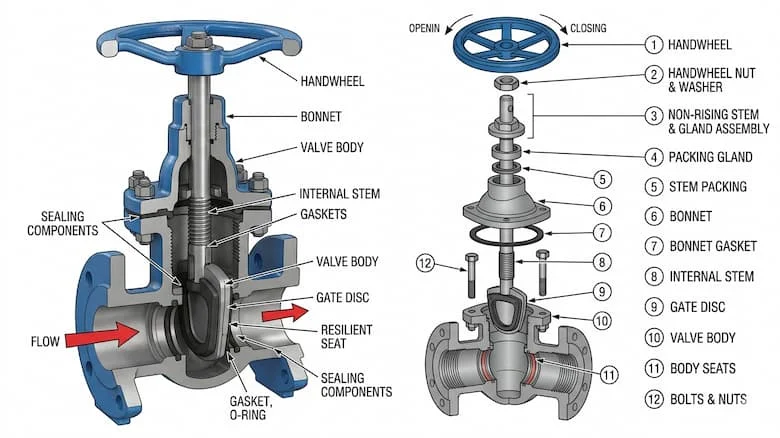

Cấu tạo van cổng tay quay

Một bộ van hoàn chỉnh được cấu thành từ nhiều thành phần chính, mỗi chi tiết đều đóng vai trò then chốt trong việc đảm bảo độ kín khít:

• Tay quay (Handwheel): Bộ phận điều khiển chính nằm ở vị trí trên cùng, được thiết kế để tạo lực đóng mở nhẹ nhàng và thuận tiện.

• Ty van: Thường làm từ inox (304 hoặc 316) với thiết kế ren trong, giúp chuyển hóa chuyển động xoay thành chuyển động tịnh tiến của đĩa van.

• Đĩa van: Có nhiệm vụ chặn dòng lưu chất; khi ở trạng thái đóng, đĩa van ép chặt vào gioăng để làm kín đường ống.

• Thân van: Thường được đúc từ gang, gang cầu hoặc inox tùy thuộc vào môi trường sử dụng, đảm bảo khả năng chịu áp suất hệ thống.

• Gioăng làm kín: Sử dụng các vật liệu như EPDM, NBR hoặc PTFE để đảm bảo tính kín khít tuyệt đối cho van.

Thông số kỹ thuật phổ biến

Vì sao tay quay vẫn là lựa chọn phổ biến?

Dù công nghệ tự động hóa ngày càng phát triển, van cổng tay quay vẫn giữ vị thế quan trọng nhờ tính độc lập, không phụ thuộc vào nguồn điện hay khí nén. Chi phí đầu tư ban đầu thấp, tuổi thọ cao và khả năng làm việc bền bỉ trong mọi môi trường khắc nghiệt là những yếu tố khiến các kỹ sư vẫn ưu tiên loại van này cho các hệ thống hạ tầng cấp nước và PCCC.

ỨNG DỤNG THỰC TẾ

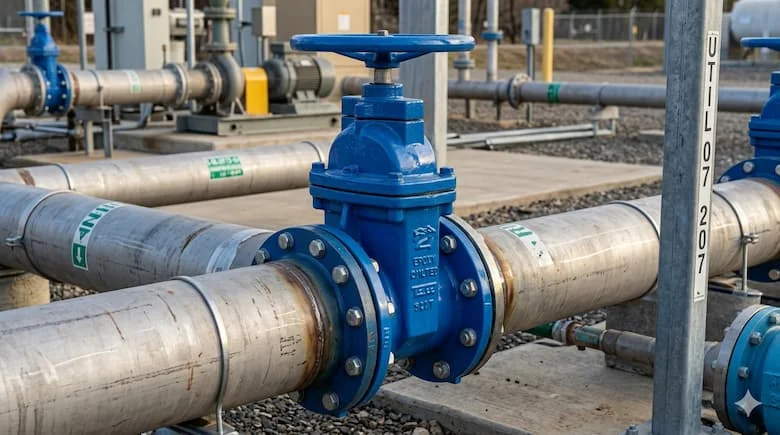

Van cổng ty chìm tay quay được dùng ở đâu?

• Hệ thống cấp nước: Dùng làm van chặn dòng chính trong mạng lưới nước đô thị.

• Hệ thống PCCC: Thiết bị đóng ngắt quan trọng trong các trạm bơm chữa cháy.

• Nhà máy xử lý nước: Kiểm soát lưu lượng trong các bể lọc, bể xử lý.

• Khu công nghiệp & Nhà máy: Sử dụng trong các đường ống dẫn nước làm mát, nước thải hoặc hóa chất nhẹ.

• Hệ thống HVAC: Điều tiết hoặc ngắt dòng nước nóng/lạnh trong tòa nhà.

HƯỚNG DẪN & CHECKLIST

Checklist lựa chọn van

•  Xác định môi chất (nước sạch, nước thải, hóa chất).

•  Chọn đúng kích thước đường ống (DN).

•  Kiểm tra áp suất tối đa của hệ thống (PN).

•  Chọn vật liệu thân và gioăng tương thích.

•  Yêu cầu CO-CQ đầy đủ từ nhà cung cấp.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt, cần đảm bảo làm sạch đường ống để tránh rác bẩn kẹt vào đĩa van. Lắp đúng chiều dòng chảy và siết bulong mặt bích đối xứng để lực ép được phân bố đều. Đặc biệt lưu ý: Không sử dụng van cổng để điều tiết lưu lượng, vì điều này sẽ gây rung lắc và mài mòn nhanh chóng bộ phận đĩa van.

FAQ

1.Van cổng ty chìm tay quay có ưu điểm gì?

Thiết kế gọn, vận hành đơn giản, chi phí thấp và độ bền cao.

2.Nên chọn gang hay inox?

Gang phù hợp nước sạch, inox phù hợp môi trường ăn mòn.

3.Có thể dùng van cổng để tiết lưu dòng chảy không?

Không, van chỉ nên dùng để đóng hoặc mở hoàn toàn.

KẾT LUẬN

Van cổng ty chìm tay quay là giải pháp đóng mở lưu chất tối ưu, kết hợp giữa sự đơn giản và độ bền cao cho mọi công trình. Việc hiểu rõ cấu tạo và vận hành đúng cách sẽ giúp thiết bị đạt được tuổi thọ tối đa, bảo vệ hệ thống đường ống của bạn.
