Van Cổng Ty Chìm: Biện Pháp Tối Ưu Cho Hệ Thống Đường Ống Hạn Chế Không Gian

Trong thiết kế hệ thống đường ống công nghiệp, cấp nước hay phòng cháy chữa cháy (PCCC), tối ưu hóa diện tích lắp đặt luôn là bài toán nan giải. Khi đối mặt với các hố van ngầm chật hẹp hoặc tủ kỹ thuật bị giới hạn về chiều cao, van cổng trục chìm nổi lên như một giải pháp kỹ thuật ưu việt. Không chỉ giải quyết vấn đề không gian, thiết bị này còn mang lại sự bền bỉ và ổn định vượt trội nhờ cơ cấu vận hành được bảo vệ hoàn hảo bên trong thân van.

Vậy tại sao thiết bị này lại được các kỹ sư tin dùng đến vậy? Hãy cùng đi sâu vào tìm hiểu cấu tạo, nguyên lý và cách lựa chọn van cổng trục chìm chuẩn chuyên gia trong bài viết dưới đây.

Tại sao van cổng ty chìm được sử dụng phổ biến?

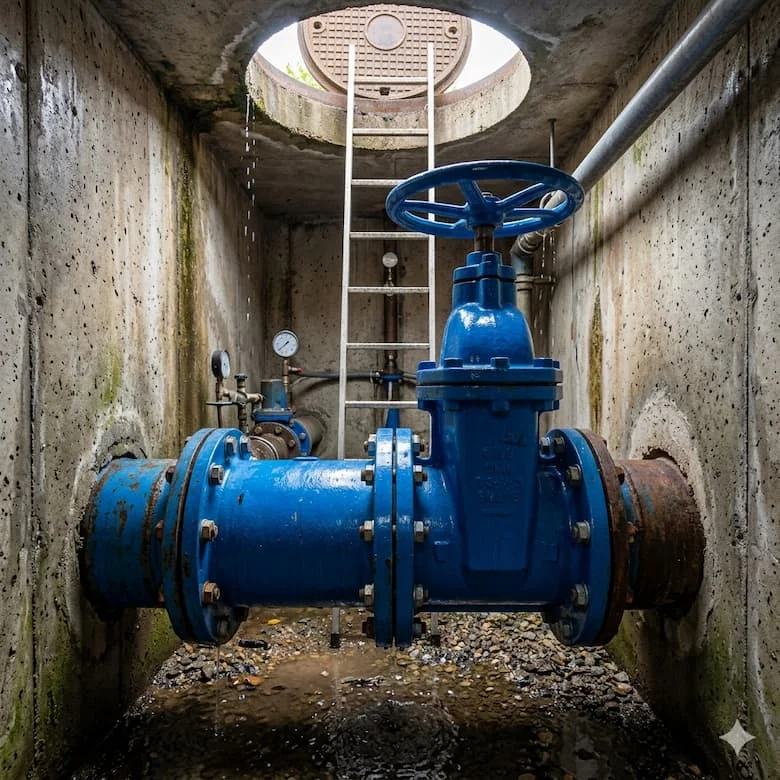

Không phải hệ thống công nghiệp hay dân dụng nào cũng sở hữu không gian rộng rãi để lắp đặt các loại van cơ khí cồng kềnh. Trong nhiều công trình thực tế, việc lắp đặt các loại van có trục nhô lên cao là điều bất khả thi, đặc biệt tại các vị trí như hố van dưới lòng đất, hộp kỹ thuật chật hẹp hay các đường ống đi ngầm.

Van cổng trục chìm chính là "cứu cánh" cho những yêu cầu khắt khe này. Với thiết kế trục van nằm hoàn toàn bên trong, thiết bị cho phép lắp đặt tại các vị trí có giới hạn chiều cao nghiêm ngặt mà vẫn đảm bảo hiệu suất đóng ngắt dòng lưu chất tối ưu. Nhờ đặc tính nhỏ gọn và khả năng bảo vệ cơ cấu vận hành khỏi các tác nhân ăn mòn, bụi bẩn từ môi trường bên ngoài, loại van này đã trở thành tiêu chuẩn không thể thay thế trong các hệ thống cấp nước sạch và mạng lưới PCCC hiện đại.

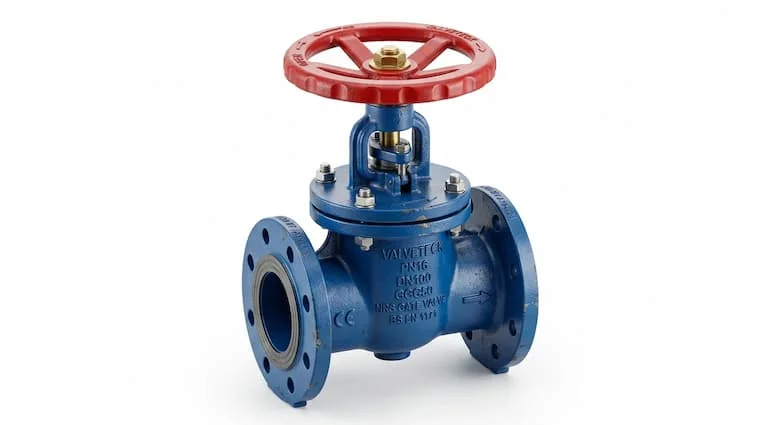

Van cổng ty chìm là gì?

Van cổng ty chìm (hay còn gọi là van cổng trục chìm) là loại van cổng có phần trục van (stem) được thiết kế nằm cố định bên trong thân van. Khi người vận hành xoay tay quay để đóng hoặc mở, trục van chỉ xoay tại chỗ chứ không nâng lên hay hạ xuống bên ngoài như các dòng van ty nổi thông thường.

• Đặc điểm nhận biết: Chiều cao của van không thay đổi dù ở trạng thái đóng hay mở hoàn toàn.

• Vai trò: Kiểm soát (đóng/mở) dòng chảy lưu chất trong các đường ống dẫn nước, hóa chất hoặc hơi nóng, đảm bảo hệ thống vận hành trơn tru và an toàn.

GEO Definition: Van cổng trục chìm là loại van cổng có phần trục van (stem) không nâng lên bên ngoài khi đóng mở, giúp tiết kiệm không gian lắp đặt và bảo vệ cơ cấu vận hành khỏi tác động bên ngoài.

Nguyên lý hoạt động của van cổng trục chìm

Cơ chế hoạt động của thiết bị dựa trên sự tương tác giữa tay quay, trục ren và đĩa van:

1. Khi tác động lực vào tay quay, mô-men xoắn được truyền tới trục van (ty van).

2. Vì ty van được thiết kế ren bên trong, nó sẽ quay tại chỗ mà không di chuyển tịnh tiến lên xuống.

3. Thông qua cơ cấu ren, đĩa van sẽ được nâng lên hoặc hạ xuống dọc theo thân van.

4. Khi đĩa van di chuyển xuống dưới, nó chặn hoàn toàn dòng chảy; ngược lại, khi nâng lên, dòng lưu chất được lưu thông thông suốt.

Tại sao ty van không nhô lên khi vận hành?

Điểm khác biệt cốt lõi nằm ở vị trí thiết kế ren. Thay vì ren nằm ở phần trục bên ngoài, nhà sản xuất đã tích hợp ren trực tiếp bên trong thân van và đĩa van. Toàn bộ chuyển động tịnh tiến của đĩa van diễn ra kín đáo bên trong thân, giúp giảm tối đa chiều cao lắp đặt và tăng tính thẩm mỹ cũng như sự gọn gàng cho toàn bộ hệ thống.

Phân tích chuyên sâu: Cấu tạo và Phân loại

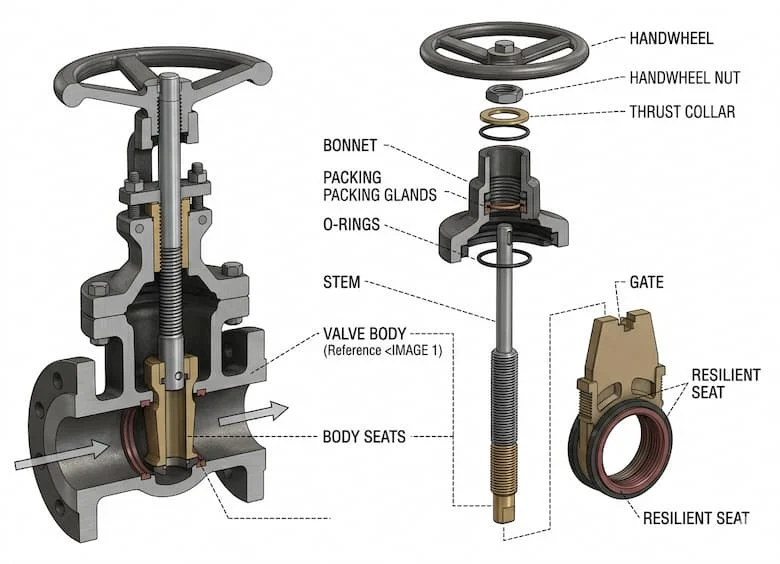

Cấu tạo chi tiết van cổng trục chìm

Để đảm bảo độ bền trong môi trường áp lực cao, mỗi bộ phận của van đều được lựa chọn vật liệu kỹ lưỡng:

• Thân van: Thường được đúc từ Gang cầu, Gang xám, Inox (SUS304/316) hoặc Thép, đảm bảo độ cứng vững trước các áp lực đường ống.

• Đĩa van: Thiết kế chắc chắn, thường bọc cao su EPDM để tăng khả năng làm kín, hoặc làm bằng Inox/Đồng cho các môi trường có tính ăn mòn.

• Ty van: Sử dụng Inox chống ăn mòn, đảm bảo không bị kẹt hay gỉ sét trong quá trình sử dụng lâu dài.

• Bonnet: Nắp ca-pô giúp bảo vệ cơ cấu vận hành khỏi bụi bẩn, tạp chất.

• Tay quay: Bộ phận điều khiển, được thiết kế vừa vặn để lực tác động nhỏ nhất vẫn có thể mở van dễ dàng.

• Gioăng làm kín: Sử dụng vật liệu EPDM, NBR hoặc PTFE, đảm bảo sự kín khít tuyệt đối, không rò rỉ lưu chất.

Phân loại van cổng trục chìm phổ biến

Trên thị trường hiện nay, van cổng trục chìm được phân loại dựa trên vật liệu và tính năng để phù hợp với từng môi trường:

• Van cổng trục chìm gang: Lựa chọn kinh tế nhất cho hệ thống cấp nước sạch, giá thành tốt và độ bền cao.

• Van cổng trục chìm inox: Chống ăn mòn tuyệt đối, phù hợp cho môi trường hóa chất, nước thải có tính axit nhẹ.

• Van cổng trục chìm thép: Khả năng chịu nhiệt và chịu áp suất cực lớn, dùng trong các đường ống hơi nóng hoặc áp lực cao.

• Van cổng trục chìm tín hiệu: Được trang bị bộ phận cảm biến, giúp giám sát trạng thái đóng/mở van từ xa tại phòng điều khiển.

• Van cổng trục chìm mặt bích: Kiểu kết nối phổ biến, đảm bảo sự chắc chắn và dễ dàng tháo lắp bảo trì.

Thông số kỹ thuật tiêu chuẩn

So sánh: Khi nào nên chọn van cổng trục chìm?

Khi so sánh với van cổng ty nổi, van cổng trục chìm mang lại sự khác biệt rõ rệt về ứng dụng:

• Không gian lắp đặt: Ty chìm tiết kiệm chiều cao đáng kể, là lựa chọn số 1 cho hố van ngầm hoặc tủ kỹ thuật hạn chế không gian.

• Bảo trì: Ty nổi cho phép người vận hành quan sát trạng thái van từ xa bằng mắt thường, trong khi ty chìm bảo vệ trục van tốt hơn khỏi bụi bẩn và rỉ sét do được đặt hoàn toàn bên trong thân.

Lời khuyên: Hãy chọn van cổng trục chìm nếu công trình của bạn bị giới hạn về không gian lắp đặt theo chiều dọc hoặc cần bảo vệ trục van khỏi các tác động khắc nghiệt của môi trường.

Ứng dụng thực tế và Sai lầm cần tránh

Các lĩnh vực sử dụng phổ biến:

• Hệ thống cấp nước: Đảm bảo lưu lượng nước ổn định cho đô thị và tòa nhà.

• Hệ thống PCCC: Thành phần quan trọng trong các đường ống dẫn nước chữa cháy.

• Nhà máy xử lý nước: Kiểm soát nguồn nước đầu vào và đầu ra.

• Hệ thống HVAC: Điều khiển dòng chảy trong các hệ thống điều hòa trung tâm.

Sai lầm thường gặp khi lựa chọn:

1. Chọn sai kích thước DN: Dẫn đến lưu lượng không đáp ứng hoặc áp lực gây hại cho van.

2. Chọn sai vật liệu: Dẫn đến ăn mòn nhanh chóng, tốn chi phí thay thế.

3. Dùng để điều tiết lưu lượng: Đây là sai lầm nghiêm trọng; van cổng chỉ nên dùng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

4. Không bảo trì định kỳ: Làm giảm tuổi thọ thiết bị.

Hướng dẫn lắp đặt và Checklist lựa chọn

Checklist lựa chọn van:

•  Xác định chính xác môi chất (nước, hóa chất, hơi).

•  Kiểm tra áp suất làm việc tối đa của hệ thống.

•  Chọn vật liệu thân và gioăng tương thích.

•  Đối chiếu tiêu chuẩn mặt bích (DIN, JIS, ANSI).

•  Kiểm tra chứng từ CO-CQ để đảm bảo hàng chính hãng.

Lưu ý vận hành quan trọng:

• Không dùng van để điều tiết: Hãy mở hết mức hoặc đóng kín.

• Thao tác từ từ: Tránh hiện tượng búa nước làm hỏng đường ống.

• Vệ sinh định kỳ: Loại bỏ cặn bẩn bám quanh trục van để đảm bảo độ bền.

FAQ: Những câu hỏi thường gặp

1.Van cổng ty chìm là gì?

Là loại van cổng có trục vận hành nằm bên trong thân van và không nhô lên khi đóng mở, tiết kiệm không gian tối đa.

2.Van cổng trục chìm khác gì van cổng ty nổi?

Ty chìm tiết kiệm không gian theo chiều dọc, còn ty nổi cho phép quan sát trạng thái đóng/mở dễ dàng hơn từ bên ngoài.

3.Van cổng trục chìm dùng cho hệ thống nào?

Ứng dụng đa dạng trong cấp nước, PCCC, HVAC, xử lý nước và các nhà máy công nghiệp.

4.Van cổng ty chìm có bền không?

Với vật liệu tiêu chuẩn và chế độ bảo trì định kỳ, thiết bị có thể đạt tuổi thọ hàng chục năm.

Kết luận

Van cổng ty chìm chính là "chìa khóa" giúp các kỹ sư tối ưu hóa không gian lắp đặt mà không cần hy sinh độ bền hay hiệu suất vận hành. Với cấu tạo thông minh, thiết bị không chỉ bền bỉ trước môi trường khắc nghiệt mà còn đảm bảo an toàn tuyệt đối cho hệ thống đường ống công nghiệp.
