Van cổng ty chìm DN100: Giải pháp tối ưu cho hệ thống cấp nước và PCCC

Trong các hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn thiết bị đóng ngắt phù hợp không chỉ đảm bảo hiệu suất vận hành mà còn quyết định đến tuổi thọ của toàn bộ hệ thống. Van cổng ty chìm DN 100 nổi lên như một "tiêu chuẩn vàng" nhờ sự cân bằng hoàn hảo giữa hiệu năng và tính linh hoạt trong không gian lắp đặt.

Khi nào cần sử dụng van cổng ty chìm DN 100?

Trong các hệ thống cấp nước đô thị và hạ tầng phòng cháy chữa cháy (PCCC), kích thước danh nghĩa DN100 (tương đương đường ống 4 inch) được xem là "con số quốc dân" nhờ khả năng đáp ứng lưu lượng ổn định cho hầu hết các nhánh phân phối chính. Tuy nhiên, thách thức lớn nhất của các kỹ sư hiện nay không phải là lưu lượng, mà là bài toán không gian.

Nhiều công trình thực tế, đặc biệt là các hố van ngầm hoặc các phòng kỹ thuật có thiết kế trần thấp, thường không đủ diện tích để lắp đặt các loại van cổng ty nổi vốn chiếm nhiều không gian phía trên khi vận hành. Đây chính là lúc van cổng ty chìm DN 100 phát huy thế mạnh. Nhờ cơ cấu ty chìm độc đáo, van cho phép đóng mở dòng chảy mà không làm tăng chiều cao tổng thể, giúp giải quyết triệt để các hạn chế về diện tích nhưng vẫn đảm bảo hiệu suất vận hành bền bỉ theo thời gian.

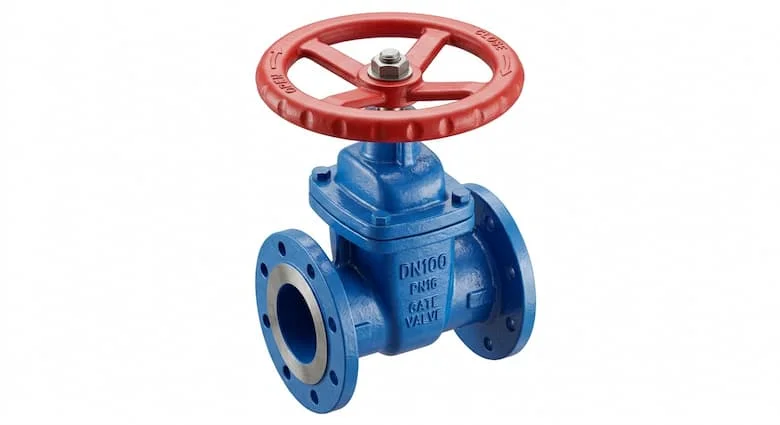

Van cổng ty chìm DN100 là gì?

Van cổng ty chìm DN100 là loại van cổng có kích thước danh nghĩa DN100 (đường kính trong khoảng 100mm), sử dụng cơ cấu ty chìm giúp đóng mở dòng chảy mà không làm trục van nhô lên bên ngoài. Với kích thước DN100, thiết bị này cực kỳ phổ biến trong các mạng lưới đường ống truyền dẫn nước sạch và chữa cháy nhờ khả năng chịu áp lực tốt. Đặc điểm nhận biết dễ thấy nhất của dòng van này là phần tay quay được gắn trực tiếp vào nắp van, khi quay tay quay, đĩa van sẽ di chuyển lên xuống bên trong thân mà không làm trục van tịnh tiến ra bên ngoài.

Nguyên lý hoạt động của van cổng ty chìm DN 100

Nguyên lý của thiết bị này dựa trên chuyển động ren giữa trục van và đĩa van. Khi người vận hành xoay tay quay, chuyển động được truyền đến trục van (ty van). Thay vì đẩy trục lên cao như van ty nổi, ở van ty chìm, trục van chỉ xoay tại chỗ. Đĩa van được thiết kế với các rãnh ren bên trong sẽ tịnh tiến dọc theo trục, từ đó nâng lên hoặc hạ xuống để đóng/mở hoàn toàn dòng lưu chất.

Tại sao thiết kế ty chìm tiết kiệm không gian?

• Không cần khoảng trống phía trên: Khác với van ty nổi cần một khoảng không gian bằng với đường kính van để trục vươn lên, van ty chìm giữ nguyên chiều cao dù ở trạng thái đóng hay mở.

• Phù hợp hố van ngầm và tủ kỹ thuật: Thiết kế này là lựa chọn bắt buộc trong các hố van ngầm chật hẹp, nơi việc bảo trì và vận hành phía trên là vô cùng khó khăn.

• Hạn chế va chạm cơ học: Việc trục van không lộ ra ngoài giúp bảo vệ bộ phận vận hành khỏi các tác động ngoại lực, bụi bẩn hoặc rỉ sét, tăng độ bền cho van.

PHÂN TÍCH CHUYÊN SÂU

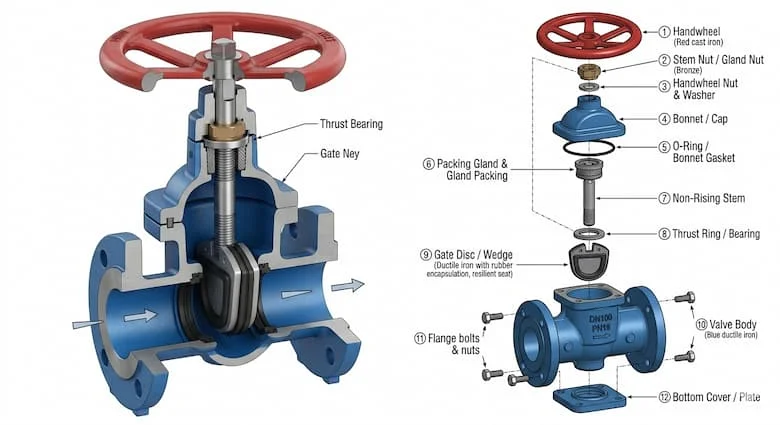

Cấu tạo van cổng ty chìm DN 100

Sự bền bỉ của van cổng ty chìm DN 100 đến từ cấu tạo vật liệu tối ưu cho môi trường nước:

• Thân van: Thường được đúc từ gang cầu hoặc gang dẻo, bên ngoài phủ sơn epoxy xanh để chống ăn mòn. Một số model cao cấp dùng inox hoặc thép cho môi trường hóa chất.

• Đĩa van: Lõi gang được bọc cao su EPDM hoặc NBR giúp tăng độ kín khít, ngăn chặn rò rỉ tối đa.

• Ty van: Sử dụng inox 304 hoặc 316, đảm bảo khả năng chịu lực xoắn tốt và không bị rỉ sét trong môi trường ẩm ướt.

• Nắp van (Bonnet): Được thiết kế chắc chắn để bảo vệ toàn bộ cơ cấu vận hành bên trong.

• Gioăng làm kín: Chất liệu EPDM phổ biến nhờ khả năng đàn hồi tốt, chịu nhiệt độ từ 0 – 120°C.

Thông số kỹ thuật van cổng ty chìm DN 100

So sánh van cổng ty chìm và van cổng ty nổi

Sự khác biệt cốt lõi nằm ở cơ cấu trục. Van cổng ty nổi giúp người vận hành quan sát trực quan trạng thái van (đang mở hay đóng thông qua độ cao của ty), nhưng lại chiếm nhiều không gian. Ngược lại, van cổng ty chìm DN 100 tuy không thể quan sát trạng thái trực quan từ xa nhưng lại là "cứu cánh" cho các không gian hạn chế.

ỨNG DỤNG THỰC TẾ

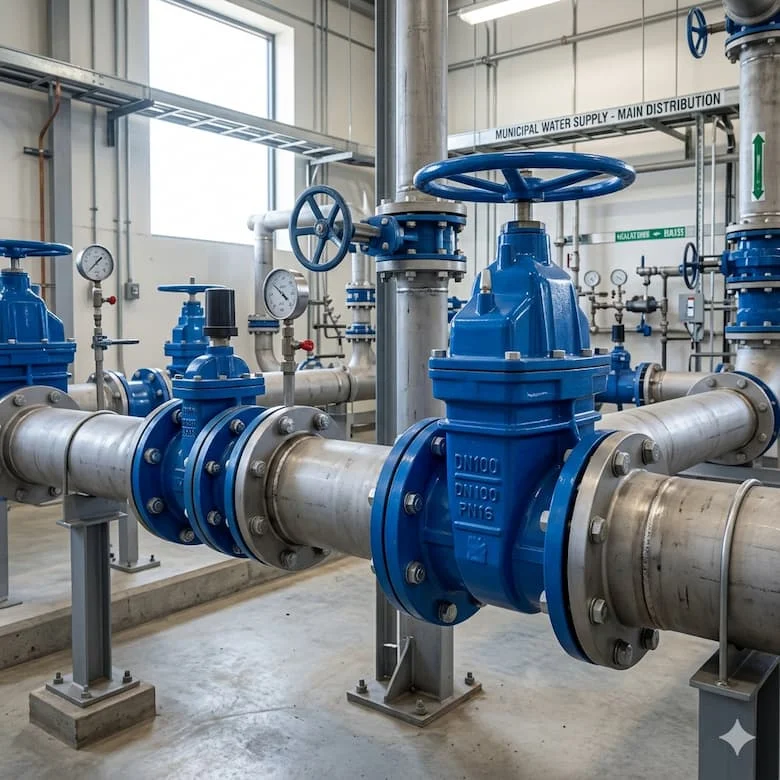

Van cổng ty chìm DN100 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước đô thị: Đảm bảo điều phối nước sạch ổn định.

• Hệ thống PCCC: Thiết bị thiết yếu trong các buồng bơm chữa cháy.

• Khu công nghiệp: Dùng cho các mạng lưới đường ống dẫn nước làm mát.

HƯỚNG DẪN & CHECKLIST

Checklist lựa chọn van

1. Kích thước: Đảm bảo đúng DN100.

2. Môi chất: Xác định nước sạch, nước thải hay hóa chất để chọn vật liệu gioăng (EPDM hay NBR).

3. Tiêu chuẩn mặt bích: Kiểm tra khớp với đường ống hiện hữu (BS, JIS hay DIN).

4. Chứng chỉ: Ưu tiên sản phẩm có CO-CQ rõ ràng.

Hướng dẫn lắp đặt

• Làm sạch mặt bích và đường ống trước khi lắp.

• Sử dụng gioăng đệm giữa các mặt bích để đảm bảo độ kín.

• Siết bulong đối xứng để lực ép đồng đều, tránh nứt thân van.

FAQ

1.DN100 tương đương bao nhiêu inch?

DN100 tương đương khoảng 4 inch.

2.Van cổng ty chìm DN100 chịu áp bao nhiêu?

Thông thường là PN10, PN16 hoặc PN25 tùy model.

3.Có nên dùng van để điều tiết lưu lượng?

Không. Van cổng chỉ dùng để đóng/mở hoàn toàn, việc điều tiết sẽ gây rung lắc và hỏng đĩa van.

KẾT LUẬN

Van cổng ty chìm DN100 không chỉ là thiết bị kỹ thuật mà còn là giải pháp tối ưu cho không gian vận hành hạn hẹp. Với sự đa dạng về vật liệu và tiêu chuẩn, đây là lựa chọn hàng đầu cho các hệ thống cấp nước và PCCC chuyên nghiệp.
