Van Cổng Tín Hiệu Điện: Biện Pháp Giám Sát An Toàn Cho Hệ Thống PCCC

Trong các hệ thống phòng cháy chữa cháy (PCCC) hiện đại, tính sẵn sàng của nguồn nước là yếu tố sống còn. Một van cổng bị đóng ngoài ý muốn—dù là do sự cố kỹ thuật hay con người—đều có thể làm mất khả năng cấp nước chữa cháy tại thời điểm khẩn cấp. Để khắc phục rủi ro này, van cổng có tín hiệu điện đã ra đời như một mắt xích không thể thiếu, giúp chuyển đổi trạng thái vận hành cơ học thành tín hiệu số, cho phép kiểm soát hệ thống từ xa một cách liên tục.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về cấu tạo, nguyên lý và những tiêu chuẩn kỹ thuật quan trọng mà các chủ đầu tư, đơn vị thiết kế cần nắm rõ để lựa chọn thiết bị tối ưu cho công trình.

Tại sao hệ thống PCCC cần van cổng có tín hiệu điện?

Trong thiết kế hệ thống PCCC, van chặn (gate valve) đóng vai trò điều tiết lưu lượng nước từ trạm bơm đến các đầu phun Sprinkler. Tuy nhiên, nếu chỉ sử dụng van cổng thông thường, người vận hành sẽ không thể biết chính xác van đang đóng hay mở nếu không trực tiếp đến hiện trường.

Việc lắp đặt van cổng có tín hiệu điện giúp giải quyết triệt để vấn đề "điểm mù" này. Thiết bị không chỉ đảm nhận chức năng cơ học là đóng/mở dòng chảy mà còn tích hợp bộ công tắc giám sát (tamper switch), liên tục gửi trạng thái về tủ điều khiển trung tâm. Khi van bị đóng bất thường, hệ thống sẽ phát cảnh báo ngay lập tức, đảm bảo nguồn nước luôn ở trạng thái sẵn sàng để bảo vệ công trình.

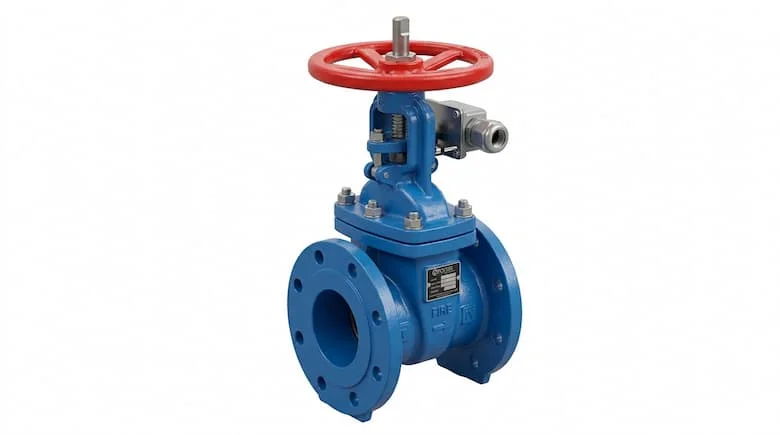

Van cổng tín hiệu điện là gì?

Van cổng tín hiệu điện là loại van cổng được tích hợp bộ công tắc giám sát điện (tamper switch), cho phép truyền tín hiệu trạng thái đóng hoặc mở van về tủ điều khiển trung tâm để giám sát và cảnh báo. Thiết bị này đóng vai trò là "người bảo vệ" trạng thái của dòng chảy trong mạng lưới ống thép PCCC, kết nối trực tiếp với tủ trung tâm để báo động kịp thời khi có sai lệch.

Nguyên lý hoạt động của van cổng có tín hiệu điện

Nguyên lý đóng mở van

Giống như các loại van cổng cơ bản, tay quay được sử dụng để điều khiển đĩa van di chuyển theo phương thẳng đứng. Khi người dùng xoay vô lăng, trục van sẽ kéo đĩa van lên hoặc hạ xuống, từ đó thực hiện thao tác đóng hoặc mở hoàn toàn lưu chất bên trong đường ống.

Nguyên lý truyền tín hiệu điện

Điểm khác biệt cốt lõi nằm ở công tắc giám sát (tamper switch) được đặt trong hộp tín hiệu. Khi đĩa van thay đổi vị trí, cơ cấu bên trong sẽ tác động vào công tắc, làm thay đổi trạng thái tín hiệu truyền về tủ trung tâm. Nếu van bị đóng do sơ suất, hệ thống sẽ kích hoạt cảnh báo, giúp đội ngũ kỹ thuật can thiệp ngay lập tức.

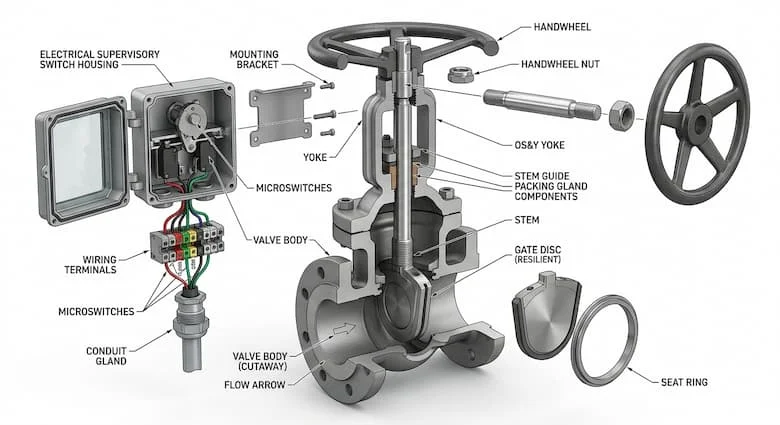

Phân tích chuyên sâu: Cấu tạo van cổng có tín hiệu điện

Để đảm bảo hiệu suất hoạt động trong môi trường khắc nghiệt, van cổng có tín hiệu điện được cấu tạo từ các thành phần chịu lực cao cấp:

• Thân van: Thường được đúc từ gang cầu hoặc gang dẻo, bên ngoài phủ lớp sơn epoxy để chống ăn mòn và oxy hóa trong môi trường ẩm ướt.

• Đĩa van: Thiết kế dạng nêm, được bọc cao su EPDM cao cấp, đảm bảo độ kín khít tuyệt đối khi đóng van, ngăn chặn rò rỉ nước.

• Ty van: Bao gồm hai loại chính là ty nổi (dễ quan sát trạng thái bằng mắt thường) và ty chìm (tiết kiệm diện tích lắp đặt).

• Hộp tín hiệu điện: Đây là bộ phận đặc trưng nhất, chứa công tắc giám sát được bọc kín để bảo vệ khỏi nước và bụi bẩn.

• Hệ thống dây dẫn: Kết nối tín hiệu từ hộp công tắc về tủ điều khiển PCCC, đảm bảo việc giám sát diễn ra liên tục theo thời gian thực.

Các loại van cổng có tín hiệu điện phổ biến

Trên thị trường hiện nay, các dòng van được phân loại theo cấu tạo và tiêu chuẩn để phù hợp với từng hạng mục công trình:

• Phân loại theo ty: Ty nổi (dễ nhận biết) và ty chìm (phù hợp không gian hẹp).

• Phân loại theo tiêu chuẩn: Các dòng van cổng có tín hiệu điện đạt chuẩn UL/FM thường được ưu tiên cho các dự án yêu cầu khắt khe về an toàn.

• Phân loại theo kết nối: Kết nối mặt bích phổ biến nhất do độ chắc chắn và khả năng chịu áp lực cao.

So sánh van cổng có tín hiệu điện và van cổng thường

Vì sao van tín hiệu điện được ưu tiên trong PCCC?

Việc sử dụng van tín hiệu điện không chỉ là đáp ứng các quy chuẩn nghiệm thu PCCC hiện hành mà còn là bài toán quản trị rủi ro. Khả năng theo dõi trạng thái vận hành liên tục giúp giảm thiểu tối đa rủi ro hệ thống bị mất nước chữa cháy, đảm bảo sự an toàn cho toàn bộ công trình.

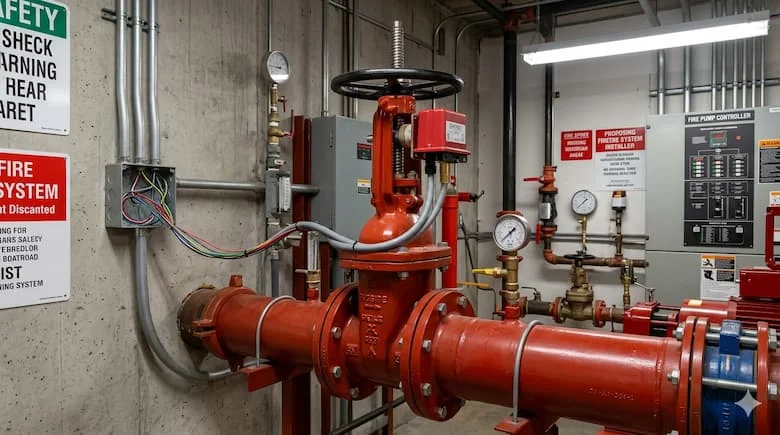

Ứng dụng thực tế

Van cổng có tín hiệu điện là thiết bị không thể thiếu trong các hạ tầng yêu cầu mức độ an toàn cao:

• Hệ thống Sprinkler: Kiểm soát các nhánh nước dẫn đến đầu phun.

• Trạm bơm chữa cháy: Giám sát các van chặn ở đầu hút và đầu đẩy của bơm.

• Công trình lớn: Chung cư cao tầng, bệnh viện, nhà máy sản xuất, trung tâm thương mại và kho vận logistics.

Một sai lầm phổ biến là chọn sai kích thước DN (đường kính danh nghĩa) hoặc không kiểm tra tiêu chuẩn UL/FM, dẫn đến việc thiết bị không được nghiệm thu hoặc nhanh hỏng hóc trong quá trình vận hành.

Hướng dẫn & Checklist

Checklist lựa chọn van cổng có tín hiệu điện

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ danh sách sau:

• ✅ Chọn đúng kích thước DN phù hợp với đường ống.

• ✅ Kiểm tra chuẩn mặt bích (thường là DIN hoặc JIS).

• ✅ Xác minh điện áp và tín hiệu đầu ra của bộ giám sát.

• ✅ Ưu tiên các thương hiệu uy tín có chứng chỉ UL/FM.

• ✅ Yêu cầu đầy đủ chứng từ CO-CQ từ nhà cung cấp.

Hướng dẫn lắp đặt và đấu nối

Việc lắp đặt cần tuân thủ đúng quy trình để tránh hư hỏng thiết bị:

1. Kiểm tra tình trạng van trước khi lắp đặt.

2. Lắp đặt đúng chiều dòng chảy theo mũi tên ghi trên thân van.

3. Đấu nối dây tín hiệu từ hộp công tắc về tủ điều khiển một cách chính xác.

4. Lưu ý bảo vệ hộp tín hiệu khỏi nước và va đập cơ học trong quá trình vận hành.

Câu hỏi thường gặp (FAQ)

1.Van cổng tín hiệu điện là gì?

Là loại van cổng tích hợp công tắc giám sát điện, giúp truyền trạng thái đóng/mở về tủ điều khiển trung tâm.

2.Van cổng có tín hiệu điện có bắt buộc trong PCCC không?

Nhiều hệ thống hiện đại bắt buộc phải có để đáp ứng các tiêu chuẩn an toàn và nghiệm thu.

3.Van cổng có tín hiệu điện có cần nguồn điện không?

Bộ công tắc giám sát hoạt động thông qua hệ thống dây tín hiệu được kết nối trực tiếp với tủ điều khiển trung tâm.

Kết luận

Việc đầu tư van cổng tín hiệu điện là giải pháp thông minh để nâng cao độ an toàn cho hệ thống PCCC. Thiết bị không chỉ giúp giám sát trạng thái van thời gian thực mà còn đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố xảy ra.
