Safe Valve Là Gì? Cẩm Nang Toàn Diện Về Van An Toàn Trong Hệ Thống Áp Suất

Trong bất kỳ hệ thống công nghiệp nào vận hành dưới áp lực cao, sự cố luôn chực chờ rình rập nếu thông số vượt ngưỡng kiểm soát. Hãy thử hình dung những tình huống thực tế đầy căng thẳng: một bình chứa tăng áp đột ngột do nhiệt độ môi trường thay đổi, đường ống hơi quá áp vì van điều khiển kẹt, máy nén khí hoạt động liên tục không ngừng nghỉ, hay lò hơi vượt áp suất thiết kế vì sự cố đốt nhiên liệu.

Nếu không có safety valve, hậu quả để lại là vô cùng thảm khốc. Áp suất tích tụ vượt quá giới hạn chịu lực sẽ dẫn đến cháy nổ thiết bị nghiêm trọng, hỏng thiết bị toàn diện, gây dừng sản xuất dây chuyền và tạo ra thiệt hại lớn về tài sản lẫn con người.

Chính vì vậy, safety valve chính là "thiết bị bảo vệ cuối cùng" của hệ thống, đóng vai trò như chiếc phao cứu sinh ngăn chặn thảm họa áp suất.

Kiến Thức Nền

Safe Valve Là Gì?

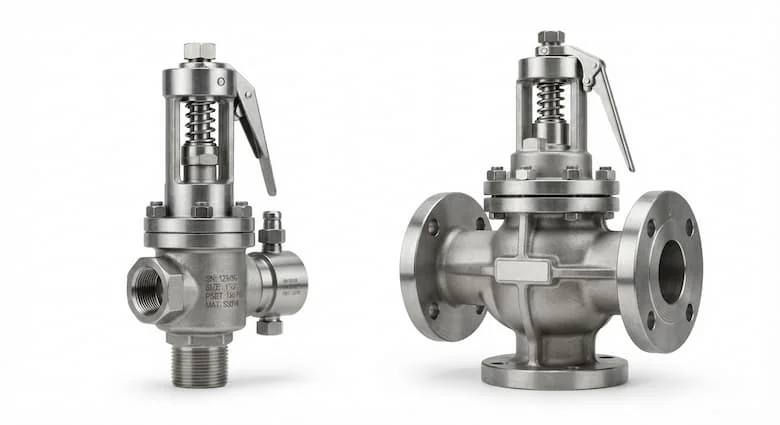

Safe valve (hay safety valve) là loại van tự động mở khi áp suất vượt mức cài đặt nhằm xả lưu chất ra ngoài để bảo vệ thiết bị và hệ thống.

Thiết bị này nổi bật với cơ chế hoạt động tự động, không cần điện, không cần khí nén, mà chỉ dựa trên áp lực lưu chất tác động trực tiếp lên đĩa van. Việc thiết kế và sản xuất thiết bị này phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ASME, API, ISO để đảm bảo độ tin cậy tuyệt đối trong các ứng dụng công nghiệp nặng.

Nguyên Lý Hoạt Động Của Safety Valve

Cơ chế vận hành của thiết bị dựa trên sự cân bằng lực tinh vi giữa lực lò xo và áp suất tác động của dòng lưu chất bên trong hệ thống. Quá trình này diễn ra qua các giai đoạn rõ rệt:

• Áp suất bình thường: Lực nén của lò xo giữ chặt đĩa van áp sát vào đế van, hệ thống kín hoàn toàn.

• Áp suất tăng: Khi áp lực lưu chất vượt qua điểm mở (Set Pressure) đã cài đặt sẵn, lực đẩy vượt ngưỡng lực lò xo.

• Van bắt đầu mở & Xả áp: Đĩa van bật lên đột ngột (Pop action), tạo ra khoảng hở lớn để xả nhanh lưu chất ra ngoài, hạ áp suất hệ thống. Giai đoạn áp suất sụt giảm này gọi là Blowdown.

• Van đóng: Khi áp suất tụt xuống dưới mức Reseat Pressure, lực lò xo thắng áp lực còn lại, đẩy đĩa van đóng kín hoàn toàn.

Thiết bị hoạt động hoàn toàn cơ học và tự động, không phụ thuộc vào nguồn năng lượng ngoài, đảm bảo an toàn ngay cả khi mất điện toàn hệ thống.

Phân Tích Chuyên Sâu

Cấu Tạo Của Safety Valve

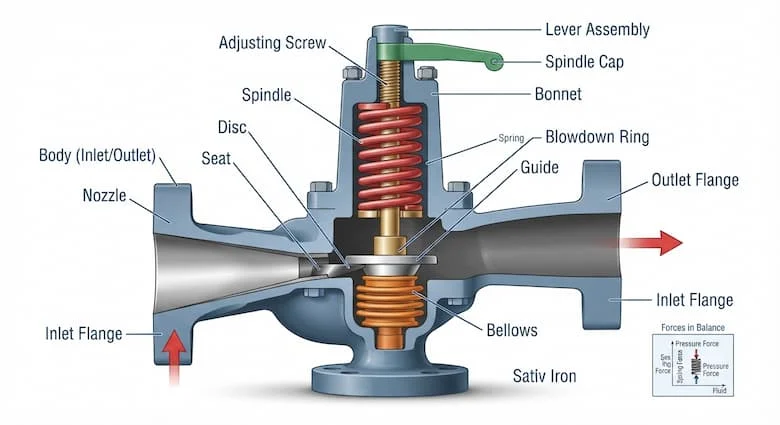

Một bộ phận hoàn chỉnh của van an toàn được lắp ráp từ nhiều chi tiết cơ khí chính xác, mỗi bộ phận đảm nhận một chức năng cốt lõi:

• Body (Thân van): Chứa đựng các chi tiết bên trong, chịu áp lực trực tiếp từ dòng lưu chất chính.

• Seat (Đế van): Bề mặt tiếp xúc kín khít với đĩa van để ngăn rò rỉ ở trạng thái bình thường.

• Disc (Đĩa van): Bộ phận trực tiếp đóng/mở dòng chảy dưới tác động của áp suất.

• Spring (Lò xo): Quyết định áp suất mở van, tạo lực nén giữ đĩa van ở trạng thái đóng.

• Stem (Trục van): Truyền lực từ lò xo xuống đĩa van, giữ chuyển động thẳng ổn định.

• Adjusting Screw (Vít điều chỉnh): Dùng để siết hoặc nới lỏng lò xo, hiệu chỉnh chính xác áp suất cài đặt.

• Bonnet (Nắp chụp): Che chắn và bảo vệ cụm lò xo, trục van khỏi tác động môi trường ngoài.

• Outlet (Cửa xả): Đường thoát lưu chất khi van mở để đưa ra ngoài hoặc hệ thống thu hồi.

Các Loại Safety Valve Phổ Biến

Để đáp ứng đa dạng môi trường công nghiệp, thiết bị được phân loại theo nhiều tiêu chí:

• Theo môi chất: Steam Safety Valve (hơi nước), Water Safety Valve (nước), Gas Safety Valve (khí gas), Air Safety Valve (khí nén), Oil Safety Valve (dầu).

• Theo vật liệu: Brass (đồng thau), Cast Iron (gang xám), Ductile Iron (gang cầu), Carbon Steel (thép carbon), Stainless Steel 304 và Stainless Steel 316 (inox chống ăn mòn).

• Theo kết nối: Threaded (ren), Flanged (mặt bích), Weld End (hàn).

• Theo cơ chế: Spring Loaded (dùng lò xo) và Pilot Operated (dùng van điều khiển phụ trợ cho áp suất cực lớn).

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn thiết bị, kỹ sư cần nắm vững các thông số kỹ thuật then chốt sau:

• DN & PN: Đường kính danh nghĩa và áp suất làm việc tối đa của hệ thống.

• Set Pressure: Áp suất cài đặt mà tại đó van bắt đầu xả áp.

• Blowdown: Biên độ áp suất giảm từ lúc mở đến lúc đóng lại.

• Temperature: Nhiệt độ làm việc tối đa của lưu chất.

• Flow Capacity: Lưu lượng xả tối đa qua van trong một đơn vị thời gian.

• End Connection & Material: Kiểu kết nối đường ống và vật liệu chế tạo phù hợp môi chất.

• Orifice Size & ASME/API Standard: Kích thước lỗ xả và tiêu chuẩn kiểm định quốc tế áp dụng.

Safety Valve Và Relief Valve Khác Nhau Nhanh Thế Nào?

Dưới đây là bảng so sánh chi tiết giúp phân biệt rõ hai thiết bị thường dễ nhầm lẫn này:

Giải thích: Bạn không nên dùng thay thế hai loại này cho nhau. Safe valve thiết kế chuyên cho hơi và khí có độ nén cao, đòi hỏi mở tức thì để xả lượng lớn áp suất. Ngược lại, chất lỏng không nén được, nếu dùng van mở đột ngột sẽ gây hiện tượng búa nước phá hủy đường ống.

Vì Sao Safety Valve Là Thiết Bị Bắt Buộc Trong Hệ Thống Áp Suất?

Việc trang bị safety valve mang lại những giá trị sống còn cho nhà máy và doanh nghiệp:

• Bảo vệ thiết bị: Ngăn chặn tuyệt đối tình trạng quá áp làm biến dạng, xé rách bồn chứa, lò hơi hay đường ống.

• Bảo vệ con người: Triệt tiêu nguy cơ cháy nổ bình áp lực, đảm bảo môi trường làm việc an toàn cho đội ngũ vận hành.

• Đáp ứng tiêu chuẩn: Tuân thủ nghiêm ngặt các quy định kiểm định an toàn thiết bị áp lực của nhà nước và quốc tế.

• Giảm chi phí sửa chữa: Hạn chế tối đa những hư hỏng nặng nề do sự cố áp suất gây ra.

• Hạn chế dừng máy: Duy trì tính liên tục cho dây chuyền sản xuất, tránh tổn thất kinh tế do gián đoạn.

Ứng Dụng Thực Tế

Safety Valve Được Ứng Dụng Ở Đâu?

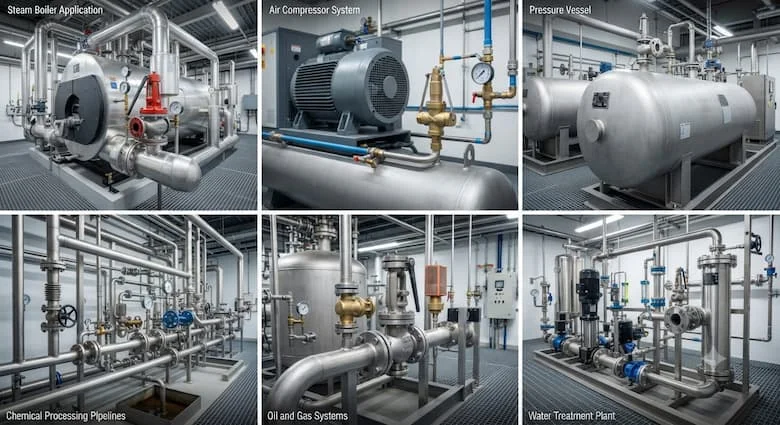

Thiết bị này hiện diện trong hầu hết các ngành công nghiệp nặng và nhẹ có sử dụng áp suất:

• Boiler (Lò hơi công nghiệp): Bảo vệ buồng đốt và thân lò khỏi nguy cơ quá áp hơi nước.

• Steam Pipeline (Đường ống hơi): Kiểm soát áp suất phân phối hơi trên các tuyến đường ống dài.

• Air Compressor (Máy nén khí): Xả áp an toàn cho bình tích khí nén công suất lớn.

• Pressure Tank (Bình chứa áp lực): Ngăn ngừa nổ bình chứa khí, hóa chất lỏng.

• Chemical Plant (Nhà máy hóa chất): Kiểm soát phản ứng sinh áp suất đột ngột trong bồn trộn, lò phản ứng.

• Food Factory & Pharmaceutical: Đảm bảo an toàn cho các nồi hấp tiệt trùng, hệ thống hơi vi sinh.

• Oil & Gas & HVAC: Bảo vệ hệ thống đường ống dẫn dầu khí và các mạch điều hòa trung tâm chiller.

• Water Treatment: Ứng dụng trong các trạm bơm tăng áp quy mô lớn.

Khi Nào Cần Thay Safety Valve?

Bạn cần lập tức kiểm tra và thay thế thiết bị khi xuất hiện các dấu hiệu sau:

• Rò rỉ: Lưu chất rò rỉ qua đĩa van dù áp suất hệ thống chưa đạt mức cài đặt.

• Mở sai áp: Van mở quá sớm hoặc không chịu mở khi áp suất đã vượt ngưỡng cài đặt.

• Kẹt van: Trục hoặc đĩa van bị bám cặn, rỉ sét gây kẹt cứng không di chuyển được.

• Lò xo yếu: Lò xo bị giãn mỏi sau thời gian dài làm việc ở nhiệt độ cao, mất độ đàn hồi chuẩn.

• Ăn mòn & Không đóng kín: Thân van bị ăn mòn hóa học hoặc đĩa van bị xói mòn bề mặt làm mất độ kín khít.

Những Sai Lầm Khi Lựa Chọn Safe Valve

Nhiều kỹ sư hoặc đơn vị mua hàng thường vấp phải các sai lầm phổ biến sau:

• Chọn sai áp suất: Cài đặt Set Pressure không khớp với thiết kế chịu lực thực tế của bồn chứa.

• Sai vật liệu: Dùng gang cho môi chất có tính ăn mòn cao hoặc nhiệt độ quá lớn.

• Sai lưu lượng: Chọn kích thước van quá nhỏ, dẫn đến khả năng xả áp không kịp khi xảy ra cố.

• Lắp ngược chiều hoặc tự ý thay đổi kết cấu van.

• Bỏ qua khâu kiểm định định kỳ và không thực hiện bảo dưỡng thường xuyên, khiến van mất tác dụng khi cần thiết.

Hướng Dẫn / Checklist

Hướng Dẫn Chọn Safe Valve Phù Hợp

Để sở hữu thiết bị chuẩn xác, bạn hãy áp dụng checklist kỹ thuật sau:

• Xác định chính xác môi chất (Hơi, nước, khí nén, hóa chất, dầu).

• Xác định áp suất làm việc tối đa của hệ thống.

• Chọn đúng Set Pressure (Áp suất cài đặt mở van).

• Chọn vật liệu thân và đĩa van (Inox, đồng, thép carbon).

• Chọn tiêu chuẩn kỹ thuật phù hợp (ASME, JIS, DIN).

• Chọn kích thước đường kính danh nghĩa (DN) tương thích đường ống.

• Tính toán kỹ lưỡng lưu lượng xả cần thiết (Flow Capacity).

• Lựa chọn hãng sản xuất uy tín trên thị trường [chèn link: tham khảo các dòng van công nghiệp chính hãng].

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đúng chiều dòng chảy theo mũi tên đúc nổi trên thân van.

• Không dùng làm van khóa dòng chảy trong quá trình vận hành thông thường.

• Kiểm tra định kỳ bằng tay giật (với loại có tay giật) để đảm bảo van không bị kẹt.

• Thử áp và hiệu chuẩn định kỳ tại các trung tâm kiểm định an toàn được cấp phép.

• Vệ sinh sạch sẽ cặn bẩn bám trên bề mặt đĩa và đế van sau mỗi đợt dừng bảo dưỡng tổng thể.

FAQ

Câu hỏi thường gặp

1.Safe valve và safety valve có giống nhau không?

→ Có. "Safety valve" là thuật ngữ kỹ thuật chuẩn, còn "safety valve" thường được dùng như cách gọi rút gọn hoặc không chính thức trong giao dịch thương mại.

2.Safety valve dùng cho nước được không?

→ Có, nếu được thiết kế chuyên dụng phù hợp với môi chất nước và dải áp suất làm việc của hệ thống thủy lực.

3.Bao lâu nên kiểm định safety valve?

→ Tùy thuộc vào quy định pháp luật của từng quốc gia, quy chuẩn thiết bị áp lực và tiêu chuẩn áp dụng, thông thường cần kiểm định và hiệu chuẩn định kỳ từ 6 tháng đến 1 năm một lần.

4.Safety valve có cần điện không?

→ Không. Hầu hết thiết bị hoạt động hoàn toàn tự động bằng cơ học dựa trên áp lực lưu chất và lực nén lò xo.

5.Có thể thay relief valve bằng safety valve không?

→ Không nên. Mỗi loại được thiết kế riêng cho môi chất (hơi/khí so với chất lỏng) và cơ chế xả áp hoàn toàn khác nhau để tránh gây búa nước hoặc xả áp kém hiệu quả.

Kết Luận

Việc đầu tư và lựa chọn một chiếc safe valve chất lượng cao không chỉ giúp doanh nghiệp tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật mà còn là chìa khóa vàng bảo vệ tính mạng con người và tài sản nhà máy. Nhấn mạnh tầm quan trọng của việc chọn đúng loại van, đúng thông số kỹ thuật sẽ giúp hệ thống vận hành bền bỉ và ổn định theo thời gian.
