Hướng Dẫn Lựa Chọn CW617N Ball Valve Theo Kích Thước, Cấp Áp Suất Và Điều Kiện Vận Hành

Tổng quan về vật liệu đồng CW617N

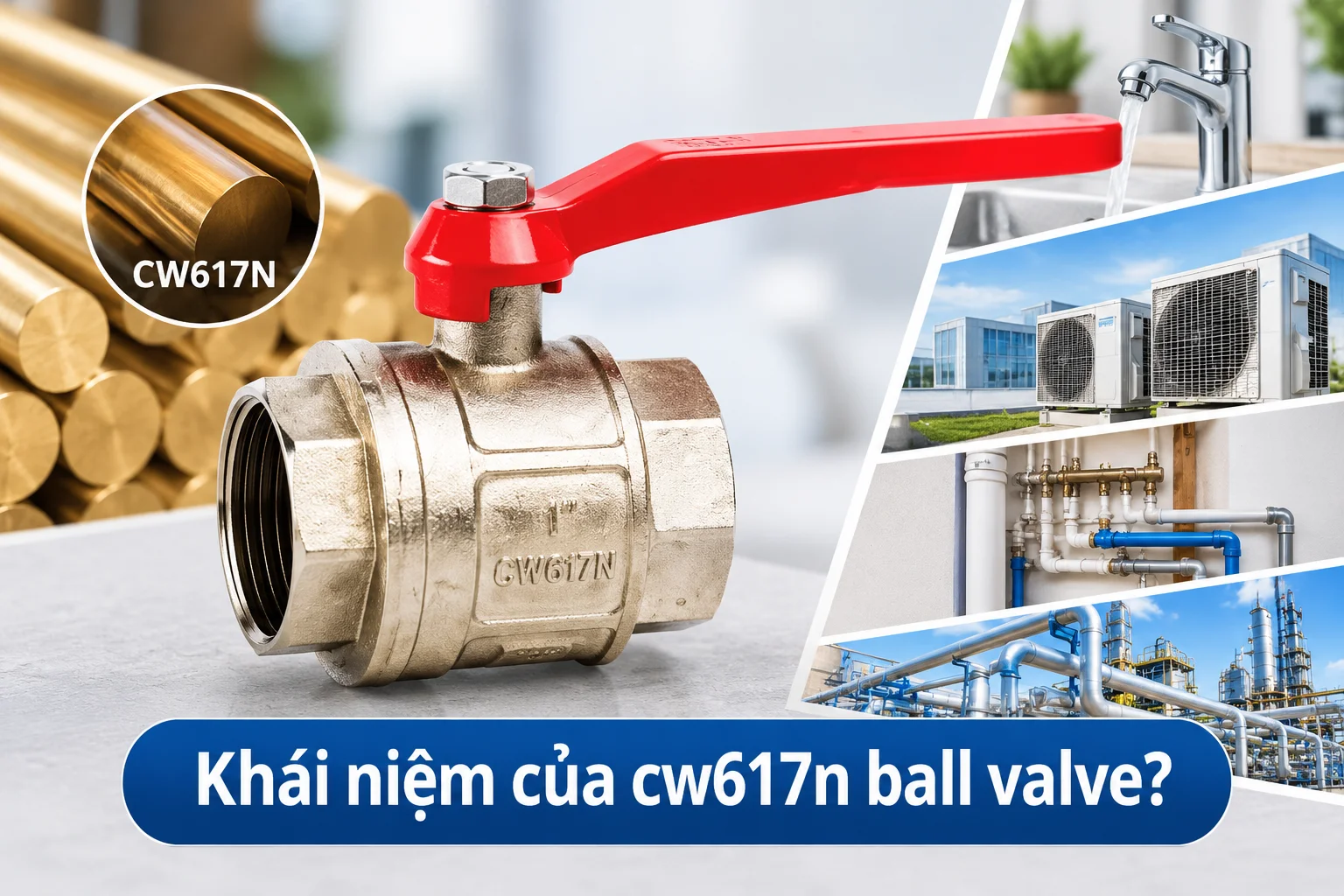

CW617N Ball Valve là dòng van bi sử dụng thân bằng đồng thau mác CW617N, thường được chế tạo bằng phương pháp rèn nóng và gia công cơ khí theo yêu cầu kỹ thuật. Loại van này được sử dụng trong nhiều hệ thống cấp nước, đường ống dân dụng, HVAC và một số ứng dụng công nghiệp phù hợp với đặc tính của vật liệu.

Theo tiêu chuẩn châu Âu EN 12165, CW617N là mác đồng thau dùng cho các sản phẩm được tạo hình bằng phương pháp rèn. Vật liệu này có khả năng gia công tốt, độ bền cơ học phù hợp và khả năng chống ăn mòn trong nhiều môi trường nước thông thường. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào thành phần vật liệu, quy trình sản xuất, kết cấu thân van và điều kiện sử dụng.

Đặc tính nổi bật của đồng CW617N

Một trong những ưu điểm của CW617N là khả năng tạo hình thành các chi tiết van có kết cấu tương đối phức tạp. Phương pháp rèn nóng giúp tạo phôi có hình dạng phù hợp, sau đó thân van được gia công để đạt kích thước và độ kín theo thiết kế.

Ngoài ra, đồng thau CW617N có thể đáp ứng yêu cầu làm việc trong các hệ thống nước sạch, khí nén hoặc một số loại dầu tương thích với vật liệu và gioăng làm kín. Đối với môi trường có hóa chất, hàm lượng chloride cao hoặc điều kiện nhiệt độ đặc biệt, cần đánh giá khả năng tương thích trước khi sử dụng.

Cần lưu ý rằng CW617N là mác vật liệu của đồng thau, không phải ký hiệu chỉ cấp áp suất hay nhiệt độ làm việc của toàn bộ van.

Ưu điểm của van bi đồng CW617N

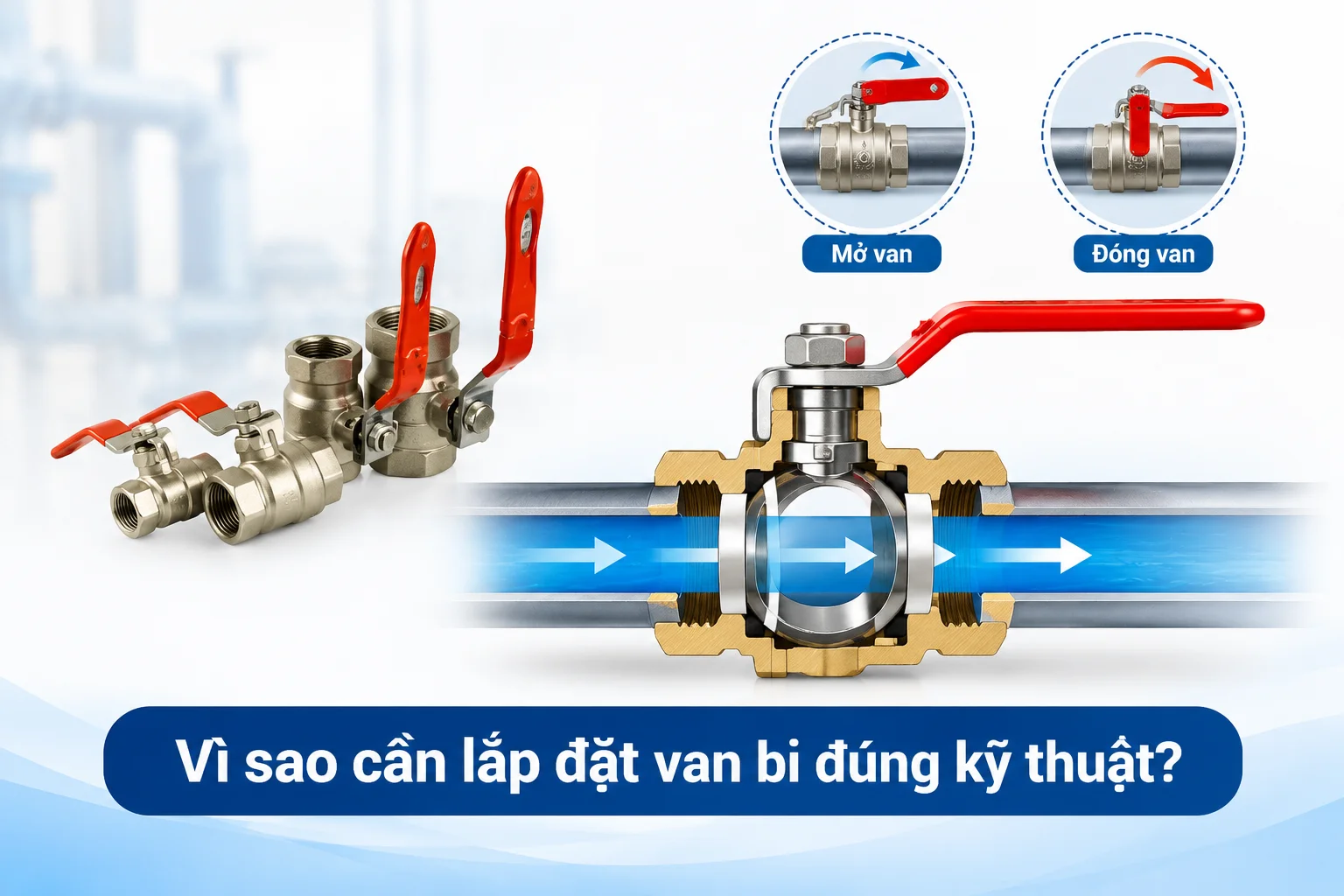

Van bi hoạt động dựa trên một viên bi có lỗ xuyên tâm. Khi xoay tay gạt khoảng 90 độ, lỗ bi chuyển từ vị trí cho phép lưu chất đi qua sang vị trí chặn dòng hoặc ngược lại.

Nhờ cơ chế này, CW617N Ball Valve có những ưu điểm đáng chú ý:

• Đóng mở nhanh: Thao tác đơn giản, thuận tiện khi cần cô lập một đoạn đường ống.

• Khả năng làm kín tốt: Bề mặt bi kết hợp với gioăng phù hợp giúp hạn chế rò rỉ khi van hoạt động đúng điều kiện thiết kế.

• Kết cấu gọn: Phù hợp với đường ống có kích thước nhỏ và trung bình.

• Dễ lắp đặt và bảo trì: Nhiều model sử dụng kết nối ren, thuận tiện cho hệ thống dân dụng và thương mại.

• Phạm vi ứng dụng đa dạng: Có thể sử dụng trong cấp nước, HVAC, khí nén và một số hệ thống công nghiệp tương thích.

Van bi thông thường phù hợp nhất với chức năng đóng mở. Nếu cần điều tiết lưu lượng liên tục và chính xác, nên lựa chọn loại van được thiết kế chuyên dụng cho mục đích đó.

Lựa chọn CW617N Ball Valve theo kích thước danh nghĩa DN và Inch

Kích thước là yếu tố quan trọng khi lựa chọn van bi đồng. Nếu van quá nhỏ, tổn thất áp suất có thể tăng và lưu lượng không đáp ứng nhu cầu. Ngược lại, lựa chọn van quá lớn có thể làm tăng chi phí và không phù hợp với kết nối đường ống hiện hữu.

Trong đó, DN là kích thước danh nghĩa của đường ống hoặc van, còn Inch thường được sử dụng để biểu thị kích thước kết nối ren. Hai thông số này có quan hệ tương ứng nhưng không phải lúc nào cũng bằng đường kính đo trực tiếp của ống hoặc ren.

Các kích thước van bi đồng phổ biến

Lưu ý: Đường kính ren trong bảng mang tính tham khảo theo kích thước ren ống thông dụng. Kích thước thực tế cần đối chiếu với tiêu chuẩn ren, bản vẽ và catalogue của từng sản phẩm.

Cách chọn kích thước phù hợp

Khi lựa chọn CW617N Ball Valve, không nên chỉ căn cứ vào đường kính ống hiện có. Người sử dụng cần xem xét thêm lưu lượng thiết kế, vận tốc dòng chảy, tổn thất áp suất và đường kính lỗ thông của viên bi.

Ví dụ, với đường ống cấp nước sinh hoạt sử dụng ren 1/2 inch, van DN15 thường là lựa chọn cần xem xét đầu tiên. Trong khi đó, hệ thống phân phối nước cho nhiều thiết bị có thể cần DN25 hoặc DN32 tùy lưu lượng thực tế.

Đối với đường ống hiện hữu, cần xác định chính xác ren BSPP, BSPT hoặc NPT. Các tiêu chuẩn này có đặc điểm hình học khác nhau nên không nên mặc định rằng hai đầu ren có cùng kích thước danh nghĩa sẽ lắp ghép kín với nhau.

Ngoài ra, DN50 thường nằm ở nhóm kích thước lớn của nhiều dòng van bi đồng nối ren. Tuy nhiên, giới hạn kích thước không giống nhau giữa các nhà sản xuất; cần kiểm tra danh mục sản phẩm thay vì mặc định rằng mọi dòng van CW617N đều có cùng dải kích thước.

Lựa chọn theo cấp áp suất PN

Cấp áp suất là thông số cần được kiểm tra kỹ khi chọn mua van bi đồng. PN là ký hiệu cấp áp suất danh nghĩa theo hệ thống tiêu chuẩn áp dụng, nhưng không nên hiểu rằng giá trị PN luôn tương đương với áp suất làm việc tối đa ở mọi nhiệt độ.

Khả năng chịu áp thực tế phụ thuộc vào thiết kế van, kích thước, vật liệu thân, cấu tạo viên bi, trục van, gioăng làm kín và giới hạn do nhà sản xuất công bố.

Van bi đồng PN10 và PN16

Các dòng van có cấp áp suất PN10 hoặc PN16 có thể được sử dụng trong những hệ thống cấp nước, tưới tiêu và đường ống dân dụng phù hợp với thông số thiết kế.

Khi lựa chọn, cần kiểm tra áp suất làm việc lớn nhất của hệ thống, bao gồm khả năng xuất hiện áp suất tăng đột ngột khi bơm khởi động, dừng hoặc van đóng nhanh.

Đặc biệt, không nên chỉ nhìn vào áp suất vận hành bình thường để quyết định cấp áp suất. Các hiện tượng như búa nước có thể tạo ra tải áp suất cao hơn trong thời gian ngắn.

Van bi đồng PN20 và PN25

Các dòng van được nhà sản xuất công bố ở cấp PN20 hoặc PN25 có thể phù hợp với một số hệ thống yêu cầu khả năng chịu áp cao hơn.

Tuy nhiên, không thể kết luận rằng mọi thân van làm từ CW617N đều đáp ứng PN20 hoặc PN25. Cấp áp suất phải được xác nhận cho nguyên chiếc van, đúng kích thước và điều kiện vận hành cụ thể.

Đối với hệ thống cấp nước cao tầng, HVAC hoặc công nghiệp, cần xem xét đồng thời áp suất tĩnh, áp suất động, nhiệt độ và yêu cầu thử kín.

Van bi đồng PN40

PN40 là cấp áp suất danh nghĩa cao hơn một số cấp phổ biến kể trên. Nếu cần sử dụng van trong hệ thống có áp suất lớn, phải kiểm tra catalogue và tài liệu kỹ thuật chứng minh sản phẩm đáp ứng yêu cầu.

Không nên suy luận rằng van có thân đồng thau rèn sẽ tự động đạt PN40 chỉ vì vật liệu có độ bền cơ học tốt. Độ dày thân, cấu tạo các mối ghép, gioăng và thiết kế tổng thể đều ảnh hưởng đến giới hạn làm việc.

Đối với ứng dụng áp suất cao hoặc nhiệt độ cao, cần ưu tiên sản phẩm có thông số định mức rõ ràng và được nhà sản xuất xác nhận phù hợp.

Các yếu tố kỹ thuật cần kiểm tra khi chọn mua

Kiểu kết nối ren

Van bi đồng CW617N thường được cung cấp với kết nối ren trong, ren ngoài hoặc cấu hình kết hợp. Trước khi mua, cần xác định loại ren trên đường ống và loại ren của van.

Một số tiêu chí cần kiểm tra gồm:

• Tiêu chuẩn ren BSPP, BSPT hoặc NPT.

• Kích thước danh nghĩa và bước ren theo tiêu chuẩn tương ứng.

• Chiều dài ren và không gian thao tác khi lắp.

• Phương pháp làm kín phù hợp với kiểu kết nối.

Đối với mối nối ren, cần sử dụng vật liệu làm kín phù hợp và siết đúng kỹ thuật. Siết quá lực có thể làm hỏng ren hoặc gây nứt chi tiết, trong khi siết không đủ có thể dẫn đến rò rỉ.

Môi chất và nhiệt độ làm việc

CW617N có thể phù hợp với nhiều hệ thống nước thông thường, nhưng khả năng sử dụng còn phụ thuộc vào chất lượng nước, thành phần hóa học và điều kiện môi trường.

Với khí nén hoặc dầu, cần kiểm tra tính tương thích của cả thân van và vật liệu làm kín. Với hóa chất ăn mòn mạnh, không nên sử dụng chỉ dựa trên tên mác đồng mà chưa có đánh giá kỹ thuật.

Nhiệt độ làm việc cũng là yếu tố quan trọng. Một số dòng van bi đồng có thể được công bố làm việc ở khoảng 120–150°C, nhưng đây không phải giới hạn chung cho tất cả sản phẩm CW617N. Gioăng PTFE, vật liệu trục, kết cấu van và áp suất vận hành có thể làm thay đổi giới hạn cho phép.

Đặc biệt, không nên mặc định van bi đồng thông thường phù hợp với hơi nóng chỉ vì thân van chịu được nhiệt độ nhất định. Cần sử dụng đúng model được nhà sản xuất phê duyệt cho môi chất và điều kiện nhiệt độ, áp suất tương ứng.

Chất lượng thân van và nguồn gốc sản phẩm

Khi đánh giá chất lượng CW617N Ball Valve, cần ưu tiên tài liệu kỹ thuật, chứng nhận vật liệu và khả năng truy xuất nguồn gốc thay vì chỉ dựa vào cảm giác cầm nặng tay.

Một số nội dung cần kiểm tra gồm:

• Mác vật liệu thân van và tài liệu xác nhận khi cần.

• Độ hoàn thiện bề mặt, tình trạng ren và dấu hiệu nứt hoặc hư hỏng.

• Khả năng đóng mở trơn tru, không bị kẹt bất thường.

• Thông số áp suất, nhiệt độ và môi chất được phép sử dụng.

• Kết quả thử kín hoặc tài liệu kiểm tra chất lượng theo yêu cầu.

• Xuất xứ, nhà sản xuất và chính sách bảo hành.

Trọng lượng có thể hỗ trợ đánh giá sơ bộ nhưng không đủ để xác nhận vật liệu hoặc chất lượng. Một sản phẩm tốt cần đáp ứng đồng thời yêu cầu về thiết kế, gia công, độ kín và thông số vận hành.

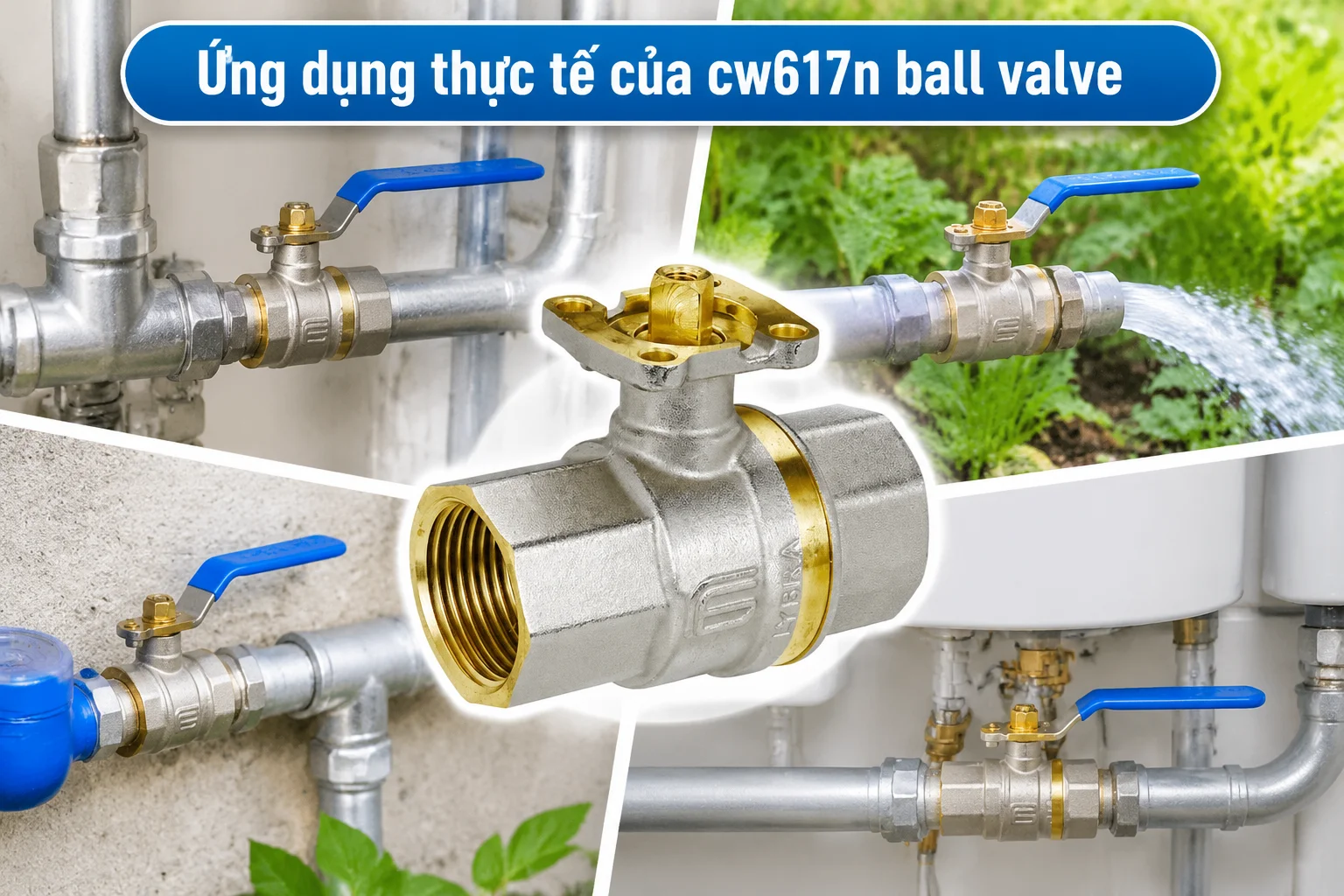

Ứng dụng thực tế của CW617N Ball Valve

Nhờ kết cấu gọn, thao tác nhanh và khả năng làm kín phù hợp, van bi đồng CW617N được sử dụng trong nhiều hệ thống khác nhau.

1. Hệ thống cấp nước dân dụng

Trong nhà ở và căn hộ, van có thể được lắp tại các nhánh cấp nước, trước thiết bị vệ sinh, gần đồng hồ nước hoặc tại vị trí cần cô lập đường ống khi sửa chữa.

Kích thước DN15, DN20 và DN25 thường được cân nhắc tùy theo đường kính kết nối và nhu cầu sử dụng.

2. Hệ thống HVAC

Trong một số hệ thống điều hòa không khí và phân phối nước nóng hoặc nước lạnh, van bi đồng có thể được dùng để đóng mở các nhánh đường ống. Việc lựa chọn phải căn cứ vào nhiệt độ, áp suất, chất lượng lưu chất và yêu cầu thiết kế.

Với hệ thống công suất lớn hoặc điều kiện vận hành khắc nghiệt, có thể cần cân nhắc các loại van và vật liệu khác phù hợp hơn.

3. Hệ thống khí nén và thiết bị đo lường

Van bi đồng có thể được sử dụng để cô lập một số nhánh khí nén hoặc thiết bị đo, với điều kiện model được đánh giá phù hợp cho môi chất khí và áp suất sử dụng.

Khi lắp gần đồng hồ nước, bộ lọc hoặc thiết bị đo lường, cần bố trí không gian thao tác thuận tiện để phục vụ kiểm tra và bảo trì.

Hướng dẫn lắp đặt và bảo trì cw617n ball valve

Trước khi lắp đặt, cần kiểm tra đường ống, loại ren, hướng bố trí và thông số làm việc của van. Đường ống nên được làm sạch để hạn chế cặn bẩn lọt vào bên trong, gây xước bề mặt bi hoặc ảnh hưởng đến gioăng.

Khi lắp van ren, cần sử dụng dụng cụ phù hợp và tránh truyền lực quá lớn lên thân van. Sau khi hoàn thành, nên kiểm tra độ kín của mối nối và vận hành đóng mở để xác nhận van hoạt động bình thường.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng rò rỉ, độ trơn của tay gạt và dấu hiệu ăn mòn. Nếu van bị kẹt, không nên cố dùng lực lớn để xoay vì có thể làm hỏng trục hoặc cơ cấu làm kín.

Đối với hệ thống áp suất cao, nhiệt độ cao hoặc môi chất nguy hiểm, việc kiểm tra và bảo trì phải tuân theo quy trình an toàn của hệ thống. Cần cô lập nguồn áp suất và xả áp an toàn trước khi tháo van.

Kết luận

Lựa chọn CW617N Ball Valve cần dựa trên nhiều yếu tố thay vì chỉ quan tâm đến vật liệu thân van. Kích thước DN phải phù hợp với đường ống và lưu lượng; cấp áp suất phải đáp ứng điều kiện vận hành; kiểu ren cần tương thích với hệ thống; đồng thời vật liệu làm kín phải phù hợp với môi chất và nhiệt độ.

Trước khi quyết định mua, người sử dụng nên đối chiếu catalogue của nhà sản xuất để xác nhận vật liệu CW617N, kích thước, tiêu chuẩn ren, cấp áp suất và giới hạn nhiệt độ. Việc lựa chọn đúng thông số ngay từ đầu giúp hạn chế rò rỉ, tăng độ tin cậy và giảm chi phí bảo trì trong quá trình sử dụng.
