Cấu tạo Ball Valve SW: Chi tiết các bộ phận và chức năng của từng bộ phận

Ball Valve SW là dòng van bi công nghiệp sử dụng kiểu kết nối hàn lồng (Socket Weld), thường được lắp đặt trong các hệ thống đường ống yêu cầu độ kín cao và khả năng chịu áp lực phù hợp. Sản phẩm có cơ chế đóng mở nhanh, cấu tạo tương đối gọn và được ứng dụng trong nhiều lĩnh vực như dầu khí, hóa chất, hơi nóng và hệ thống dẫn chất lỏng công nghiệp. Để hiểu rõ khả năng vận hành của thiết bị, người dùng cần nắm được cấu tạo, chức năng của từng chi tiết cũng như đặc điểm của phương pháp kết nối SW.

Ball Valve SW là gì?

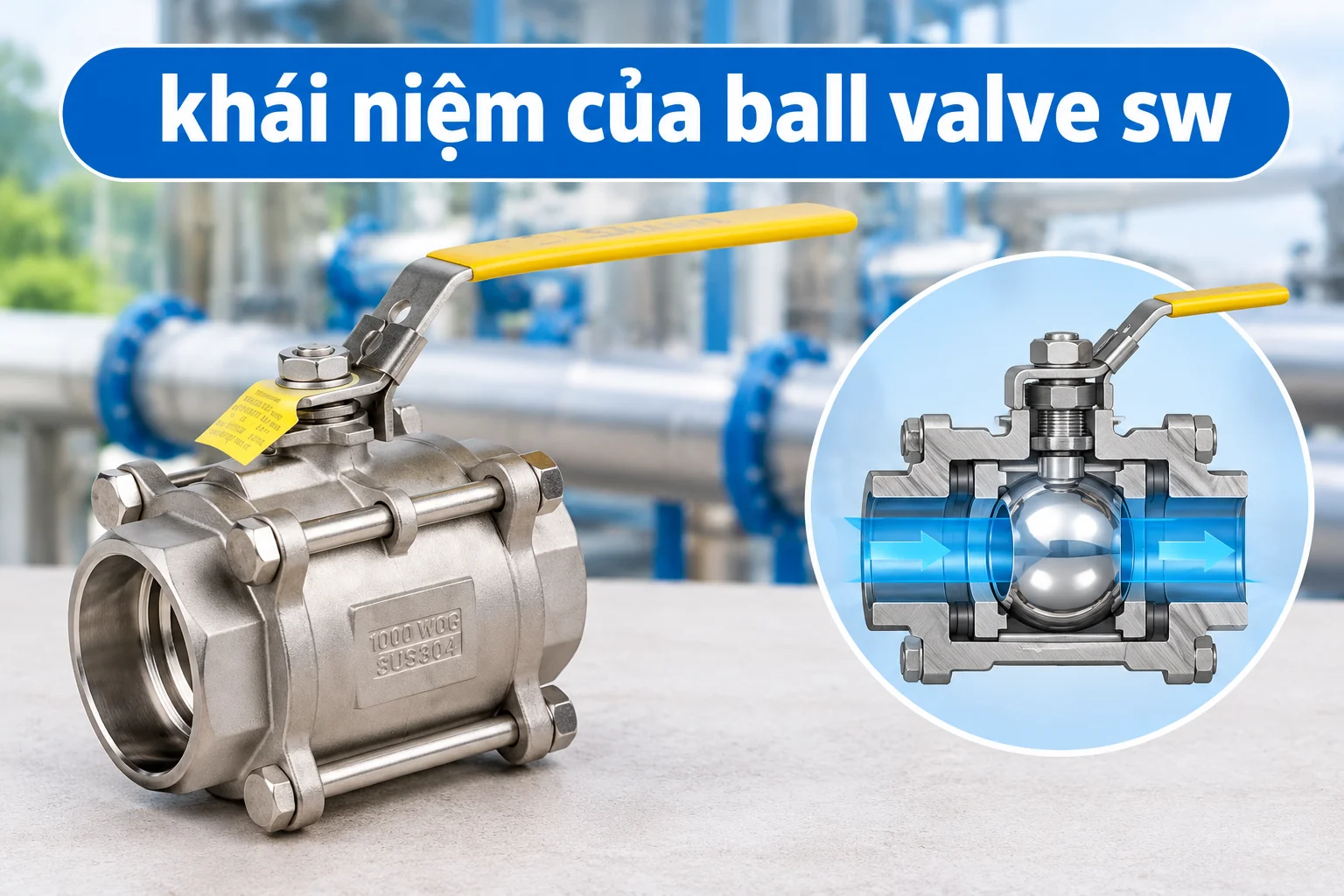

Ball Valve SW, hay van bi kết nối hàn lồng, là loại van bi có hai đầu được gia công thành dạng ổ cắm để tiếp nhận đầu ống trước khi hàn cố định. SW là viết tắt của Socket Weld, một phương pháp kết nối thường được sử dụng với đường ống kim loại có kích thước phù hợp.

Về nguyên lý, Ball Valve SW hoạt động tương tự các dòng van bi thông thường. Bên trong thân van có một viên bi được khoan lỗ xuyên tâm. Khi xoay tay gạt hoặc bộ truyền động khoảng 90 độ, lỗ trên viên bi sẽ thay đổi vị trí để cho phép hoặc ngăn chặn dòng lưu chất đi qua.

Điểm khác biệt chính của Ball Valve SW nằm ở phần đầu kết nối. Thay vì sử dụng mặt bích hoặc ren, van được kết nối với đường ống thông qua mối hàn tại khu vực đầu socket. Kiểu liên kết này tạo ra kết nối cố định, hạn chế nguy cơ rò rỉ tại mối nối khi được thiết kế và thi công đúng kỹ thuật.

Ball Valve SW thường được sử dụng trong những hệ thống đường ống có kích thước nhỏ đến trung bình, tùy theo tiêu chuẩn thiết kế và yêu cầu vận hành. Khi lựa chọn, cần kiểm tra kích thước danh nghĩa, cấp áp suất, vật liệu và điều kiện làm việc để bảo đảm van đáp ứng yêu cầu của hệ thống.

Cấu tạo của Ball Valve SW

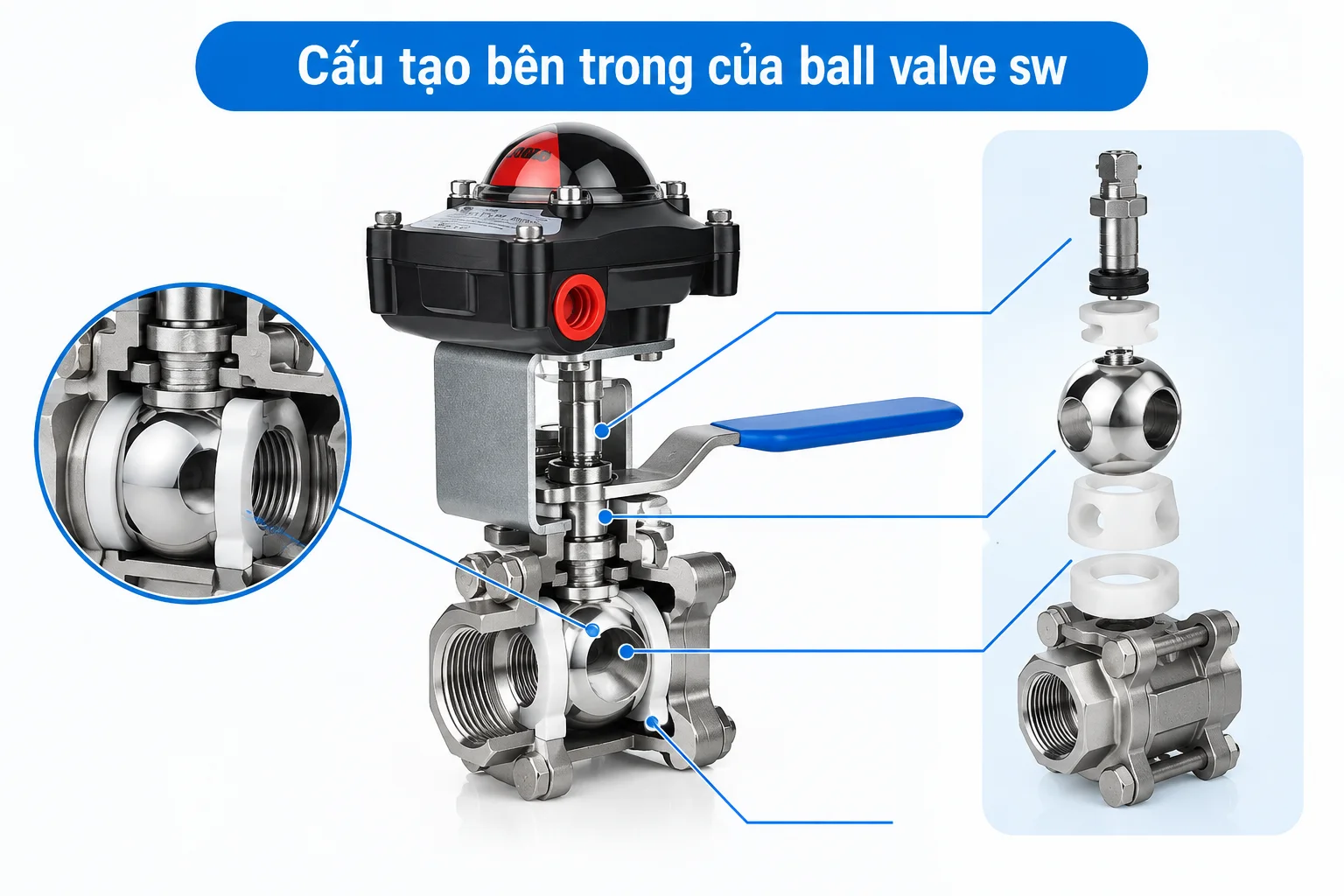

Một chiếc Ball Valve SW thông thường gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng mở, kiểm soát lưu chất và duy trì độ kín. Các chi tiết cụ thể có thể thay đổi theo thiết kế van một mảnh, hai mảnh hoặc ba mảnh.

Thân van (Body)

Thân van là bộ phận bên ngoài có nhiệm vụ bao bọc, bảo vệ các chi tiết bên trong và chịu áp lực từ lưu chất. Đây là phần kết cấu quan trọng, ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp suất và tuổi thọ của thiết bị.

Thân Ball Valve SW thường được chế tạo từ thép carbon, thép không gỉ hoặc các loại hợp kim phù hợp với môi trường sử dụng. Trong đó, thép carbon thường được lựa chọn cho những hệ thống công nghiệp có yêu cầu cơ học phù hợp, còn inox được sử dụng khi cần khả năng chống ăn mòn tốt hơn trong những điều kiện nhất định.

Xét theo kết cấu, thân van có thể thuộc một trong ba dạng phổ biến:

• Van một mảnh: Thân van có kết cấu liền khối, tương đối gọn và ít mối ghép.

• Van hai mảnh: Thân van gồm hai phần được ghép với nhau, thuận tiện cho quá trình lắp ráp theo thiết kế.

• Van ba mảnh: Thân van gồm ba phần, thường thuận tiện hơn cho việc tháo rời, kiểm tra và bảo dưỡng một số bộ phận bên trong.

Ở hai đầu thân van là phần ổ cắm SW. Khu vực này được gia công theo kích thước phù hợp với đường ống, tạo điều kiện để đưa đầu ống vào đúng vị trí trước khi thực hiện mối hàn. Kích thước socket cần tuân thủ tiêu chuẩn áp dụng cho sản phẩm và đường ống tương ứng.

Bi van (Ball)

Bi van là bộ phận trực tiếp đóng mở dòng lưu chất. Chi tiết này thường có dạng hình cầu, được khoan một lỗ xuyên tâm để lưu chất có thể đi qua khi van ở trạng thái mở.

Khi lỗ xuyên tâm nằm cùng hướng với đường ống, dòng lưu chất đi qua van với mức cản phụ thuộc vào thiết kế và kích thước đường dẫn. Khi bi xoay khoảng 90 độ, phần đặc của viên bi quay về phía dòng chảy và chặn đường lưu thông.

Bi van thường được chế tạo từ inox, thép hoặc vật liệu phù hợp với thân van và môi trường vận hành. Bề mặt bi cần có độ hoàn thiện phù hợp để tiếp xúc với ghế van, góp phần bảo đảm độ kín khi đóng.

Tùy theo thiết kế, Ball Valve có thể sử dụng bi khoan toàn phần hoặc giảm lỗ. Van toàn phần có đường kính lỗ bi gần với đường kính trong danh nghĩa của đường dẫn, trong khi van giảm lỗ có tiết diện lưu thông nhỏ hơn. Đặc điểm này ảnh hưởng đến lưu lượng, tổn thất áp suất và phạm vi ứng dụng của sản phẩm.

Trục van (Stem)

Trục van là chi tiết kết nối viên bi với tay gạt hoặc bộ truyền động. Bộ phận này truyền mô-men xoắn từ cơ cấu điều khiển đến bi van, giúp bi xoay để thay đổi trạng thái đóng mở.

Trục thường được chế tạo từ kim loại có độ bền cơ học và khả năng chống ăn mòn phù hợp. Phần tiếp xúc với thân van được bố trí các chi tiết làm kín nhằm hạn chế lưu chất rò rỉ ra bên ngoài.

Trong quá trình sử dụng, trục van phải chịu tác động của lực xoay và áp lực vận hành. Nếu trục bị mài mòn, biến dạng hoặc kẹt do cặn bẩn, van có thể trở nên khó đóng mở hoặc không đạt được vị trí yêu cầu.

Vì vậy, cần vận hành đúng cách, không dùng lực quá lớn để ép tay gạt khi van đã đến cuối hành trình. Với các hệ thống quan trọng, việc kiểm tra tình trạng trục và cơ cấu điều khiển theo kế hoạch bảo dưỡng giúp hạn chế nguy cơ hỏng hóc.

Ghế van (Seat)

Ghế van là bộ phận nằm giữa bi van và thân van, có nhiệm vụ tạo bề mặt tiếp xúc làm kín khi van đóng. Chất lượng ghế van ảnh hưởng trực tiếp đến khả năng ngăn dòng lưu chất đi qua khi bi van ở vị trí đóng.

Ghế van có thể được làm từ PTFE hoặc các loại polymer kỹ thuật phù hợp. Một số thiết kế sử dụng ghế kim loại để đáp ứng những điều kiện vận hành đặc thù. Việc lựa chọn vật liệu phụ thuộc vào nhiệt độ, áp suất, tính chất hóa học của lưu chất và yêu cầu về độ kín.

Ghế van cần có khả năng tiếp xúc phù hợp với bề mặt bi. Nếu chi tiết này bị mài mòn, biến dạng hoặc bám cặn, van có thể xuất hiện hiện tượng rò rỉ qua cửa van dù tay gạt đã ở vị trí đóng.

Đối với hệ thống hơi nóng, dầu khí hoặc môi trường có nhiệt độ cao, người sử dụng cần đặc biệt chú ý đến giới hạn làm việc của vật liệu ghế van. Không nên lựa chọn chỉ dựa trên hình dáng hoặc kích thước bên ngoài.

Gioăng và vòng đệm làm kín (Gasket & O-ring)

Gioăng và vòng đệm làm kín được bố trí tại những vị trí cần hạn chế sự rò rỉ giữa các bộ phận của van. Tùy thiết kế, các chi tiết này có thể nằm quanh trục van, tại vị trí ghép thân hoặc ở những điểm tiếp xúc khác.

Vật liệu làm kín thường được lựa chọn theo môi trường làm việc. PTFE và một số loại elastomer có thể được sử dụng khi phù hợp với nhiệt độ, áp suất và tính chất của lưu chất.

Trong quá trình vận hành, gioăng có thể bị lão hóa, biến dạng hoặc mất khả năng đàn hồi. Khi đó, van có thể xuất hiện hiện tượng rò rỉ ra bên ngoài. Việc kiểm tra và thay thế đúng loại gioăng giúp duy trì độ kín và giảm nguy cơ sự cố.

Cần phân biệt gioăng làm kín bên trong van với mối hàn socket tại hai đầu kết nối. Gioăng chủ yếu làm kín giữa các chi tiết của van, còn mối hàn tạo liên kết cố định giữa van và đường ống.

Tay gạt hoặc bộ truyền động (Handle/Actuator)

Tay gạt là bộ phận điều khiển phổ biến trên các dòng Ball Valve vận hành bằng tay. Người sử dụng chỉ cần xoay tay gạt khoảng 90 độ để chuyển van từ trạng thái mở sang đóng hoặc ngược lại.

Ở nhiều thiết kế van bi tay gạt, tay gạt nằm song song với hướng dòng chảy khi van mở và vuông góc với hướng dòng chảy khi van đóng. Tuy nhiên, người vận hành vẫn cần kiểm tra ký hiệu và hướng dẫn của nhà sản xuất để xác định chính xác trạng thái van.

Đối với các hệ thống yêu cầu điều khiển từ xa hoặc tự động hóa, tay gạt có thể được thay thế bằng bộ truyền động khí nén hoặc điện. Những bộ truyền động này cho phép tích hợp van vào hệ thống điều khiển công nghiệp, hỗ trợ đóng mở theo tín hiệu điều khiển.

Việc lựa chọn cơ cấu vận hành phụ thuộc vào kích thước van, mô-men xoắn cần thiết, tần suất đóng mở và yêu cầu của hệ thống.

Đầu kết nối hàn lồng (Socket Weld Ends - SW)

Đầu kết nối hàn lồng là bộ phận tạo nên đặc điểm nhận diện của Ball Valve . Hai đầu van được gia công thành ổ cắm để đầu ống phù hợp có thể đưa vào bên trong trước khi thực hiện mối hàn.

Khi lắp đặt, đầu ống được đưa vào socket theo yêu cầu của tiêu chuẩn và quy trình thi công. Sau đó, kỹ thuật viên thực hiện mối hàn góc ở phía ngoài để liên kết van với đường ống.

Kiểu kết nối này tạo ra mối nối cố định, có ưu điểm là gọn và không cần sử dụng bu lông, đai ốc như kết nối mặt bích. Tuy nhiên, khi cần thay van, người sử dụng thường phải xử lý mối hàn và thực hiện lại công đoạn lắp đặt.

Kích thước ổ cắm và yêu cầu thi công phải tuân theo tiêu chuẩn áp dụng cho van, đường ống và dự án. ASME B16.11 là một tiêu chuẩn thường được viện dẫn cho các phụ kiện rèn có kết nối socket weld, nhưng cần xác nhận tiêu chuẩn cụ thể của sản phẩm thay vì mặc định mọi van SW đều đáp ứng cùng một tiêu chuẩn.

Nguyên lý hoạt động của Ball Valve

Ball Valve hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van. Khi người vận hành tác động lên tay gạt hoặc bộ truyền động, lực xoay được truyền qua trục van đến viên bi.

Khi van mở: Lỗ xuyên tâm của bi nằm cùng hướng với đường ống, tạo đường dẫn cho lưu chất đi qua. Mức độ cản dòng phụ thuộc vào kích thước lỗ bi và thiết kế bên trong van.

Khi van đóng: Bi xoay khoảng 90 độ để phần đặc chắn ngang đường dẫn. Ghế van tiếp xúc với bề mặt bi nhằm hạn chế lưu chất đi qua.

Cơ chế này giúp van bi có thể đóng mở nhanh, thuận tiện trong những hệ thống cần cô lập dòng chảy. Tuy nhiên, việc đóng mở quá nhanh trên đường ống có lưu lượng lớn có thể gây biến động áp suất. Vì vậy, cần tuân thủ quy trình vận hành của hệ thống, đặc biệt tại các vị trí gần máy bơm hoặc trên tuyến ống dài.

Ưu điểm của Ball Valve SW

Ball Valve được lựa chọn trong nhiều hệ thống công nghiệp nhờ những đặc điểm sau:

• Kết nối cố định: Mối hàn socket tạo liên kết chắc chắn khi được thi công đúng quy trình.

• Đóng mở nhanh: Cơ cấu bi xoay khoảng 90 độ giúp rút ngắn thời gian thao tác.

• Thiết kế gọn: Kết nối hàn lồng không cần không gian dành cho bu lông và đai ốc như một số kiểu kết nối khác.

• Khả năng làm kín tốt: Bi van và ghế van được thiết kế để hạn chế rò rỉ khi đóng, nếu sản phẩm phù hợp với điều kiện vận hành.

• Nhiều lựa chọn vật liệu: Có thể lựa chọn thép carbon, inox hoặc vật liệu khác theo yêu cầu của hệ thống.

Bên cạnh những ưu điểm trên, kết nối SW cũng có hạn chế là khó tháo rời hơn kết nối ren hoặc mặt bích. Công tác hàn đòi hỏi nhân sự có chuyên môn và cần kiểm soát nhiệt để tránh làm ảnh hưởng đến các chi tiết làm kín bên trong van.

Ứng dụng của Ball Valve trong công nghiệp

Ball Valve có thể được sử dụng trong nhiều hệ thống dẫn lưu chất, tùy theo vật liệu, cấp áp suất và giới hạn nhiệt độ của sản phẩm.

Trong ngành dầu khí, van có thể được lắp đặt trên các đường ống dẫn dầu hoặc khí có kích thước phù hợp. Trong ngành hóa chất, thiết bị được sử dụng khi vật liệu thân van và chi tiết làm kín tương thích với môi chất. Với hệ thống hơi nóng, cần chọn đúng loại van được thiết kế cho nhiệt độ và áp suất của hơi.

Ngoài ra, Ball Valve còn được sử dụng trong một số hệ thống nước công nghiệp, thiết bị phụ trợ, dây chuyền sản xuất và hệ thống điều khiển lưu chất. Khi lựa chọn van cho ứng dụng cụ thể, cần xem xét áp suất làm việc, nhiệt độ, lưu lượng, tính chất lưu chất và yêu cầu an toàn của toàn bộ hệ thống.

Lưu ý khi lựa chọn và lắp đặt Ball Valve

Để Ball Valve hoạt động ổn định, người sử dụng nên kiểm tra kỹ một số yếu tố trước khi mua và lắp đặt.

Trước hết, cần xác định kích thước đường ống, tiêu chuẩn kết nối socket weld và cấp áp suất của van. Kích thước danh nghĩa của van phải tương thích với đường ống theo tiêu chuẩn thiết kế, không nên chỉ dựa vào đường kính đo bằng mắt.

Tiếp theo, cần lựa chọn vật liệu thân van, bi van, ghế van và gioăng theo môi trường làm việc. Với hệ thống có nhiệt độ cao hoặc sử dụng hóa chất, phải kiểm tra giới hạn tương thích của từng bộ phận.

Quá trình hàn cần được thực hiện theo quy trình phù hợp với vật liệu và yêu cầu kỹ thuật. Cần kiểm soát nhiệt đầu vào để hạn chế ảnh hưởng đến ghế van và các chi tiết làm kín. Việc lắp đặt cũng cần bảo đảm hướng đường ống, vị trí vận hành và khả năng tiếp cận khi bảo dưỡng.

Trước khi đưa hệ thống vào sử dụng, cần kiểm tra chất lượng mối hàn và thực hiện thử nghiệm theo quy trình được phê duyệt. Không nên tự ý thử áp vượt giới hạn cho phép của van hoặc hệ thống.

Kết luận

Ball Valve là dòng van bi có kết nối hàn lồng, được cấu tạo từ các bộ phận chính như thân van, bi van, trục van, ghế van, gioăng làm kín, tay gạt hoặc bộ truyền động và đầu kết nối socket weld. Mỗi chi tiết đảm nhiệm một chức năng riêng, phối hợp để thực hiện quá trình đóng mở và duy trì độ kín của hệ thống.

Để lựa chọn được sản phẩm phù hợp, người dùng cần xem xét kích thước, vật liệu, cấp áp suất, nhiệt độ và đặc tính của lưu chất. Đồng thời, việc lắp đặt và hàn đúng kỹ thuật đóng vai trò quan trọng trong việc hạn chế rò rỉ, bảo đảm an toàn và kéo dài tuổi thọ của van trong quá trình vận hành.
