Khóa ống nước phi 90 là gì? Cấu tạo, công dụng và cách sử dụng chi tiết

Khóa ống nước phi 90 là thiết bị quan trọng trong các hệ thống cấp nước có lưu lượng lớn, được sử dụng để đóng mở, kiểm soát dòng chảy và cô lập từng khu vực đường ống khi cần sửa chữa. Sản phẩm thường xuất hiện trong hệ thống cấp nước sinh hoạt, tưới tiêu nông nghiệp, trạm bơm và các công trình công nghiệp. Tuy nhiên, để lựa chọn được loại khóa phù hợp, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, chất liệu cũng như phương pháp lắp đặt và vận hành đúng kỹ thuật.

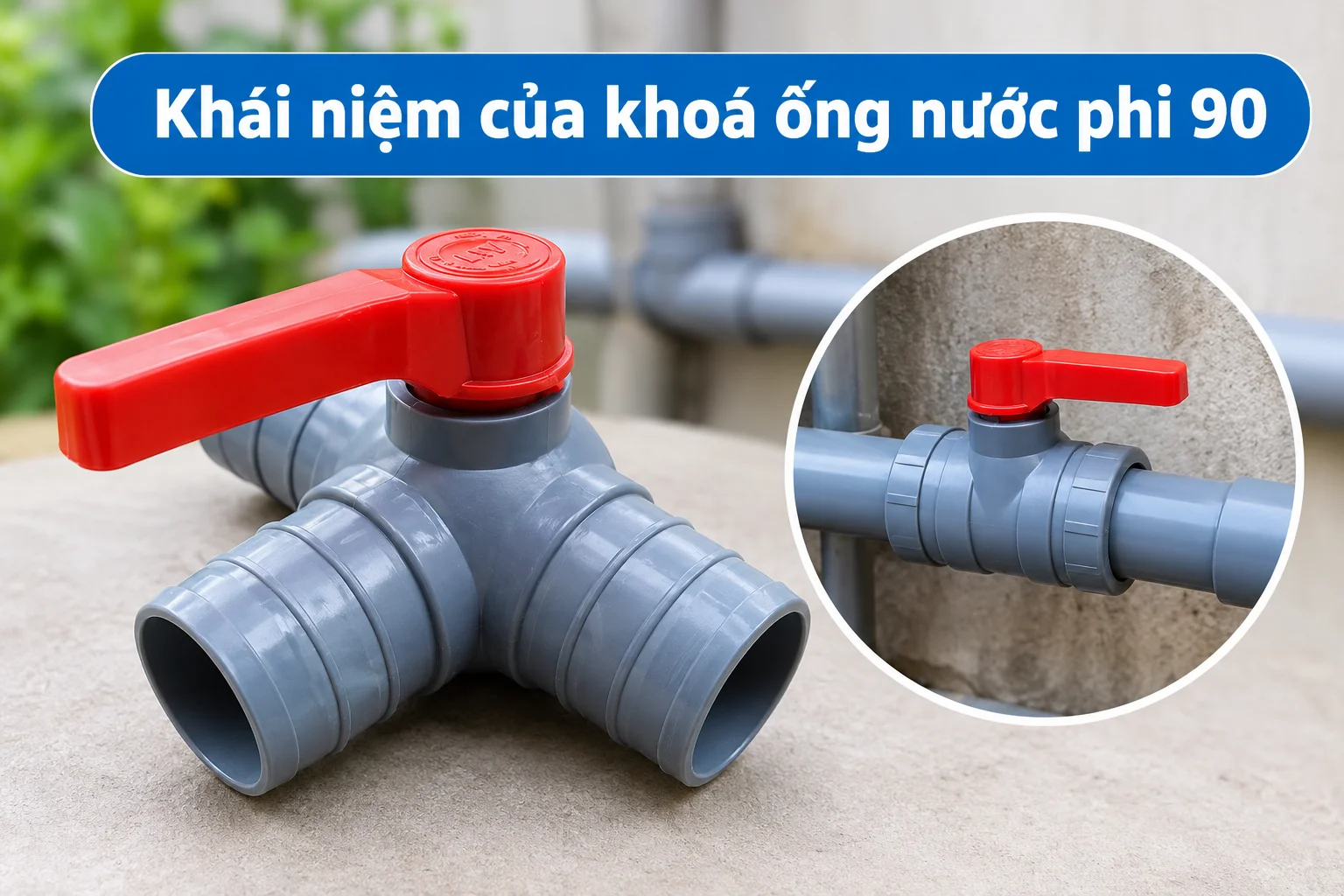

Khóa ống nước phi 90 là gì?

Khóa ống nước phi 90, còn được gọi là van khóa nước phi 90, là thiết bị được lắp trên đường ống có kích thước đường kính ngoài khoảng 90 mm nhằm kiểm soát hoặc ngăn chặn dòng nước lưu thông. Tùy theo thiết kế, van có thể sử dụng cơ cấu đóng mở bằng tay gạt, tay quay hoặc bộ điều khiển tự động.

Khóa ống nước phi 90 có nhiều loại khác nhau như van bi, van cổng, van bướm và van khóa bằng nhựa. Mỗi loại có cấu tạo, phương thức vận hành và phạm vi ứng dụng riêng. Chẳng hạn, van bi phù hợp với nhu cầu đóng mở nhanh, van cổng thường được sử dụng để đóng mở hoàn toàn đường ống, trong khi van bướm có ưu điểm về kích thước gọn và trọng lượng tương đối nhẹ.

Kích thước phi 90 thường được hiểu là đường kính ngoài của ống khoảng 90 mm, phổ biến trong các hệ thống ống nhựa. Đây không phải là thông số DN có thể quy đổi trực tiếp cho mọi loại van. Vì vậy, khi mua sản phẩm, người dùng cần kiểm tra tiêu chuẩn kích thước, đường kính trong, kiểu kết nối và thông số kỹ thuật của cả van lẫn đường ống để bảo đảm khả năng lắp đặt tương thích.

Cấu tạo của khóa ống nước phi 90

Cấu tạo của khóa ống nước phi 90 phụ thuộc vào từng dòng van cụ thể. Tuy nhiên, đối với các loại van vận hành bằng tay, thiết bị thường có những bộ phận chính dưới đây.

Thân van

Thân van là bộ phận bên ngoài, có nhiệm vụ bảo vệ cơ cấu đóng mở, chịu áp lực của dòng nước và kết nối với đường ống. Đây cũng là phần quyết định đáng kể đến độ bền, khả năng chịu áp lực và môi trường làm việc của sản phẩm.

Thân van có thể được chế tạo từ nhựa PVC, uPVC, HDPE, đồng, gang hoặc inox tùy theo thiết kế. Van nhựa thường được sử dụng trong hệ thống cấp nước, tưới tiêu và các đường ống phù hợp với vật liệu nhựa. Trong khi đó, van kim loại thường xuất hiện trong những hệ thống cần đáp ứng yêu cầu cơ học, nhiệt độ hoặc điều kiện vận hành đặc thù.

Đĩa van hoặc bi van

Đĩa van hoặc bi van là bộ phận trực tiếp kiểm soát dòng nước đi qua. Hình dạng và cơ chế hoạt động của bộ phận này khác nhau tùy theo loại van.

Đối với van bi, bộ phận đóng mở là viên bi có lỗ xuyên tâm. Khi lỗ bi nằm cùng hướng với dòng chảy, nước có thể đi qua; khi bi xoay để phần đặc chắn ngang đường ống, dòng nước bị ngăn lại.

Đối với van cổng, bộ phận đóng mở thường là một cánh cổng di chuyển lên xuống để mở hoặc chặn dòng nước. Còn van bướm sử dụng đĩa van xoay quanh trục để thay đổi tiết diện lưu thông. Việc lựa chọn cơ cấu phù hợp giúp nâng cao hiệu quả vận hành và hạn chế tình trạng rò rỉ.

Trục ty van

Trục ty van có nhiệm vụ truyền chuyển động từ tay điều khiển đến bộ phận đóng mở. Khi người sử dụng xoay tay quay hoặc tay gạt, trục sẽ làm bi van, đĩa van hoặc cánh cổng thay đổi vị trí theo thiết kế.

Bộ phận này cần có độ bền cơ học tốt và khả năng chống ăn mòn phù hợp với môi trường sử dụng. Nếu trục bị cong, gỉ sét hoặc mài mòn, van có thể trở nên khó vận hành, đóng mở không hết hành trình hoặc không bảo đảm độ kín.

Tay gạt hoặc tay quay

Tay gạt và tay quay là hai dạng bộ phận điều khiển thường gặp trên van khóa nước. Tay gạt thường được sử dụng cho các dòng van bi hoặc van bướm có cơ cấu phù hợp, giúp người vận hành đóng mở nhanh chóng. Tay quay hoặc vô lăng thường xuất hiện trên van cổng, cho phép điều khiển cánh van thông qua chuyển động quay.

Đối với các van cỡ lớn, lực vận hành có thể tăng lên tùy theo thiết kế và điều kiện áp lực. Một số sản phẩm được trang bị hộp số hoặc bộ truyền động nhằm giảm lực thao tác.

Gioăng làm kín và bộ phận kết nối

Gioăng làm kín giúp hạn chế rò rỉ tại các vị trí tiếp xúc giữa những bộ phận của van. Vật liệu gioăng cần tương thích với nhiệt độ, áp lực và chất lượng nước trong hệ thống.

Bộ phận kết nối có nhiệm vụ liên kết van với đường ống, có thể sử dụng phương pháp dán keo, nối bằng phụ kiện chuyên dụng hoặc kết nối mặt bích. Phương pháp kết nối cần được lựa chọn theo vật liệu ống và thiết kế thực tế, không nên mặc định rằng mọi van phi 90 đều sử dụng cùng một kiểu lắp đặt.

Công dụng của khóa ống nước phi 90

Khóa ống nước phi 90 được sử dụng để kiểm soát dòng nước trên các tuyến ống có kích thước tương ứng. Nhờ khả năng đóng mở đường ống, thiết bị giúp hệ thống hoạt động linh hoạt hơn và hỗ trợ quá trình bảo trì, sửa chữa.

Kiểm soát dòng chảy

Công dụng chính của van là cho phép nước lưu thông hoặc ngăn nước đi qua đường ống. Khi cần cấp nước cho một khu vực, người vận hành có thể mở van để dòng nước đi qua. Khi không còn nhu cầu sử dụng hoặc cần ngừng cấp nước, van được đóng lại để cô lập tuyến ống.

Một số loại van có khả năng điều tiết lưu lượng, nhưng không phải loại nào cũng phù hợp để điều chỉnh dòng chảy liên tục. Van cổng thường được thiết kế chủ yếu cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Vì vậy, cần lựa chọn đúng chủng loại theo mục đích sử dụng.

Hỗ trợ sửa chữa và bảo trì hệ thống

Trong quá trình sử dụng, đường ống có thể gặp tình trạng rò rỉ, nứt vỡ hoặc hư hỏng phụ kiện. Khóa ống nước phi 90 giúp cô lập khu vực cần xử lý, từ đó hạn chế việc phải ngừng cấp nước trên toàn bộ hệ thống.

Tuy nhiên, trước khi tháo lắp hoặc sửa chữa đường ống, cần đóng van phù hợp, xả áp và kiểm tra chắc chắn rằng khu vực làm việc đã được cô lập an toàn. Không nên chỉ dựa vào trạng thái tay gạt hoặc tay quay để kết luận rằng đường ống đã hết áp lực.

Hạn chế thất thoát nước

Việc sử dụng van khóa phù hợp giúp ngăn dòng nước chảy khi hệ thống không cần vận hành. Đồng thời, sản phẩm có độ kín tốt sẽ hạn chế rò rỉ tại vị trí đóng mở và các điểm kết nối.

Để đạt hiệu quả, người dùng cần lựa chọn van đúng kích thước, đúng áp lực làm việc và có vật liệu tương thích với nguồn nước. Việc kiểm tra gioăng, mối nối và tình trạng thân van định kỳ cũng góp phần duy trì độ kín trong thời gian dài.

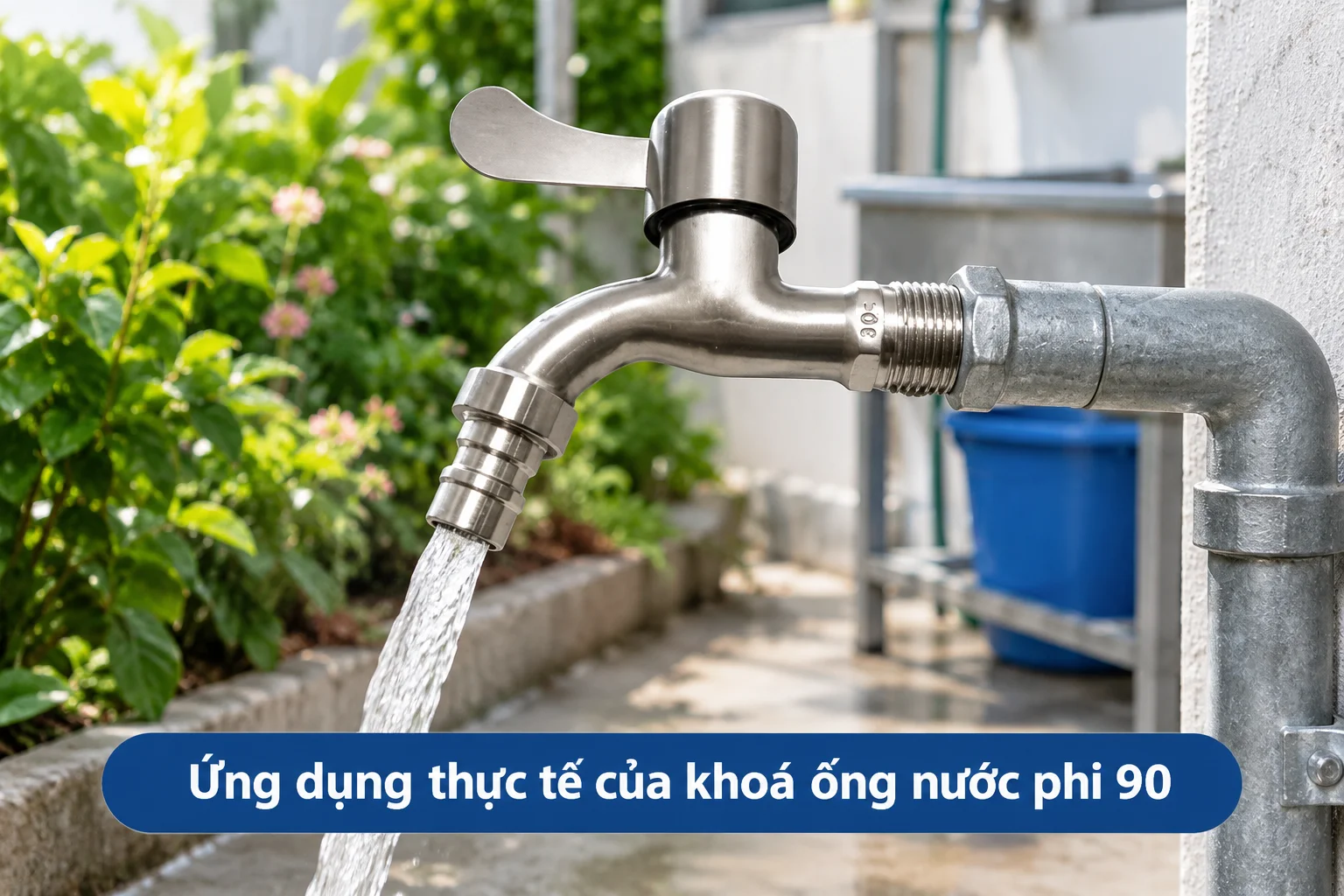

Ứng dụng của khóa ống nước phi 90

Nhờ kích thước tương đối lớn và khả năng kết nối với nhiều hệ thống đường ống, khóa ống nước phi được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp nước sinh hoạt

Trong các công trình dân dụng và khu dân cư, van có thể được lắp trên tuyến cấp nước tổng hoặc các nhánh phân phối có đường kính phù hợp. Thiết bị giúp kiểm soát việc cấp nước đến từng khu vực, hỗ trợ xử lý sự cố và bảo trì hệ thống.

Khi sử dụng cho nước sinh hoạt, cần ưu tiên sản phẩm có vật liệu phù hợp với nước sạch và đáp ứng yêu cầu kỹ thuật liên quan.

Hệ thống tưới tiêu nông nghiệp

Trong hoạt động sản xuất nông nghiệp, khóa ống nước phi có thể được lắp trên đường ống dẫn nước đến ruộng, vườn cây, trang trại hoặc hệ thống tưới quy mô lớn.

Van cho phép người vận hành chủ động cấp nước theo từng khu vực, giảm tình trạng nước chảy không cần thiết và thuận tiện khi vệ sinh hoặc sửa chữa đường ống. Đối với hệ thống ngoài trời, nên chú ý khả năng chống chịu thời tiết, tia UV và điều kiện môi trường của vật liệu van.

Trạm bơm và hệ thống xử lý nước

Tại trạm bơm, van khóa có thể được bố trí trên những tuyến ống phù hợp để cô lập thiết bị, phục vụ bảo trì hoặc kiểm soát việc cấp nước. Trong hệ thống xử lý nước, van cũng được sử dụng tại các vị trí cần đóng mở đường ống dẫn nước thô, nước sạch hoặc nước đã qua xử lý.

Việc lựa chọn cần dựa trên lưu lượng, áp suất, chất lượng nước và yêu cầu vận hành. Với các hệ thống đặc thù như nước thải có nhiều cặn hoặc môi trường có tính ăn mòn, cần xem xét kỹ vật liệu thân van và cơ cấu đóng mở.

Hệ thống cấp thoát nước công nghiệp

Trong nhà máy, khu sản xuất và các công trình kỹ thuật, khóa ống nước phi có thể được sử dụng để kiểm soát dòng nước cấp, nước tuần hoàn hoặc nước thải tùy theo thiết kế. Van cần có khả năng đáp ứng áp lực vận hành, điều kiện lắp đặt và tần suất đóng mở thực tế.

Đối với các đường ống dẫn hóa chất hoặc chất lỏng đặc biệt, không nên lựa chọn van chỉ dựa trên kích thước. Cần kiểm tra khả năng tương thích hóa học của thân van, gioăng và các bộ phận tiếp xúc với lưu chất.

Cách sử dụng khóa ống nước phi đúng kỹ thuật

Vận hành đúng cách giúp van hoạt động ổn định, giảm nguy cơ hư hỏng và kéo dài tuổi thọ của thiết bị. Quy trình cụ thể phụ thuộc vào loại van được lắp đặt.

Bước 1: Kiểm tra tình trạng van

Trước khi vận hành, cần quan sát thân van, tay điều khiển, mối nối và các vị trí có thể phát sinh rò rỉ. Nếu phát hiện nứt vỡ, ăn mòn nghiêm trọng hoặc tay điều khiển bị kẹt, nên kiểm tra nguyên nhân trước khi tiếp tục sử dụng.

Bước 2: Thực hiện mở van

Đối với van bi có tay gạt, thông thường gạt tay song song với hướng dòng chảy là trạng thái mở và gạt vuông góc là trạng thái đóng. Với van cổng sử dụng tay quay, chiều quay mở và đóng cần căn cứ vào thiết kế hoặc ký hiệu trên sản phẩm. Không nên áp dụng một chiều quay chung cho mọi loại van.

Bước 3: Thực hiện đóng van

Điều khiển van từ từ đến vị trí đóng theo đúng cơ cấu của thiết bị. Không dùng lực quá mạnh khi van đã đến cuối hành trình, vì có thể làm hỏng trục, tay gạt, gioăng hoặc các bộ phận bên trong.

Bước 4: Kiểm tra sau khi đóng mở

Sau khi thao tác, cần quan sát khả năng lưu thông của nước và kiểm tra các điểm kết nối. Nếu van không đóng kín, bị rò rỉ hoặc phát ra tiếng động bất thường, cần kiểm tra gioăng, cặn bẩn và tình trạng cơ cấu đóng mở.

Bước 5: Bảo dưỡng định kỳ

Đối với van sử dụng ngoài trời hoặc trong môi trường có nhiều cặn, nên kiểm tra định kỳ để phát hiện sớm hiện tượng kẹt, ăn mòn và rò rỉ. Việc vệ sinh hoặc thay thế bộ phận hư hỏng cần thực hiện sau khi hệ thống được cô lập và xả áp an toàn.

Kinh nghiệm lựa chọn khóa ống nước phi

Để lựa chọn được sản phẩm phù hợp, người dùng nên xem xét một số tiêu chí quan trọng thay vì chỉ quan tâm đến giá bán.

• Xác định chính xác kích thước: Kiểm tra đường kính ngoài của ống, tiêu chuẩn kết nối và thông số do nhà sản xuất công bố. Không nên chỉ dựa vào tên gọi phi 90 để đặt mua.

• Lựa chọn đúng loại van: Van bi phù hợp với nhu cầu đóng mở nhanh; van cổng phù hợp với nhiệm vụ cô lập đường ống; van bướm thích hợp cho nhiều hệ thống cần thiết kế gọn. Cần căn cứ vào điều kiện vận hành thực tế.

• Chọn vật liệu phù hợp: Van nhựa thường phù hợp với các đường ống nhựa và điều kiện làm việc tương ứng. Van đồng, gang hoặc inox cần được lựa chọn dựa trên áp lực, nhiệt độ, lưu chất và yêu cầu độ bền.

• Kiểm tra áp suất làm việc: Sản phẩm phải đáp ứng áp lực vận hành của hệ thống. Không nên sử dụng van vượt quá giới hạn áp suất do nhà sản xuất quy định.

• Quan tâm đến kiểu kết nối: Kiểm tra phương pháp nối, phụ kiện đi kèm và không gian lắp đặt để tránh tình trạng mua sai kích thước hoặc không thể kết nối trực tiếp.

• Ưu tiên sản phẩm có thông số rõ ràng: Nên chọn nhà cung cấp cung cấp đầy đủ thông tin về vật liệu, kích thước, áp suất làm việc, xuất xứ và chế độ bảo hành nếu có.

Những lưu ý khi sử dụng khóa ống nước phi 90

Trong quá trình vận hành, không nên đóng mở van đột ngột trên hệ thống có lưu lượng lớn nếu điều đó có thể gây biến động áp suất hoặc hiện tượng búa nước. Với đường ống dài, hệ thống bơm công suất lớn hoặc hệ thống nhạy cảm với thay đổi áp suất, cần xem xét quy trình đóng mở phù hợp.

Ngoài ra, không nên sử dụng van để nâng đỡ đường ống hoặc chịu tải trọng cơ học không được thiết kế. Đường ống cần có giá đỡ riêng nhằm hạn chế lực tác động lên thân van và mối nối.

Khi phát hiện rò rỉ, van khó vận hành hoặc không thể đóng kín, cần kiểm tra và xử lý kịp thời. Nếu phải tháo van, cần ngừng hệ thống, cô lập nguồn cấp và xả áp hoàn toàn trước khi thực hiện công việc.

Kết luận

Khóa ống nước phi 90 là thiết bị hữu ích trong các hệ thống cấp nước, tưới tiêu, trạm bơm và đường ống công nghiệp có kích thước tương ứng. Sản phẩm giúp kiểm soát dòng chảy, cô lập khu vực cần bảo trì và hỗ trợ hạn chế thất thoát nước khi được lựa chọn, lắp đặt đúng kỹ thuật.

Để đạt hiệu quả sử dụng lâu dài, người dùng cần xác định chính xác kích thước đường ống, lựa chọn loại van và vật liệu phù hợp, kiểm tra áp suất làm việc cũng như thực hiện bảo dưỡng định kỳ. Đặc biệt, cần phân biệt đường kính ngoài phi 90 với kích thước danh nghĩa DN để tránh sai lệch khi lựa chọn và lắp đặt van.
