Hệ Thống Nước Tuần Hoàn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Lựa Chọn Máy Bơm Phù Hợp

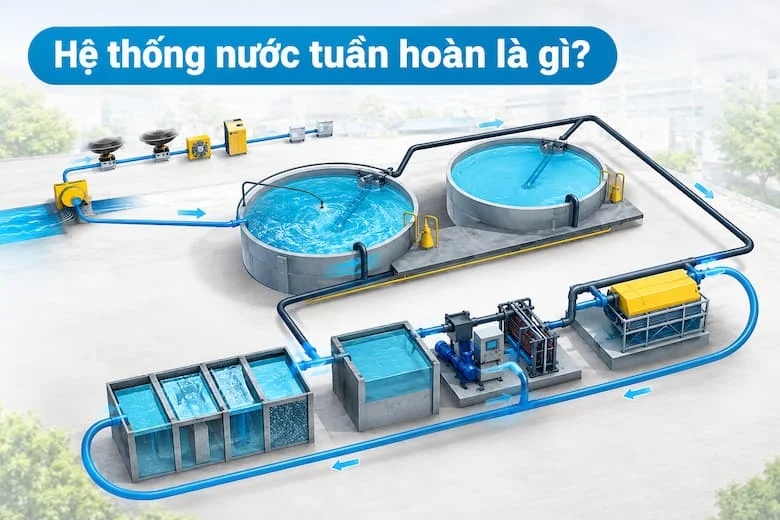

1. Hệ thống nước tuần hoàn là gì?

Hệ thống nước tuần hoàn là hệ thống sử dụng đường ống và các thiết bị chuyên dụng để đưa nước di chuyển liên tục theo một chu trình khép kín hoặc bán khép kín. Sau khi thực hiện nhiệm vụ như truyền nhiệt, làm mát thiết bị, cấp nước hoặc phục vụ sản xuất, nước được thu hồi và đưa trở lại hệ thống để tiếp tục sử dụng.

Khác với phương pháp cấp nước một lần rồi xả bỏ, hệ thống bơm nước tuần hoàn giúp tận dụng nguồn nước hiện có, giảm lượng nước tiêu thụ và hạn chế chi phí vận hành. Đây là giải pháp được ứng dụng rộng rãi trong các nhà máy, tòa nhà cao tầng, hệ thống điều hòa không khí, dây chuyền sản xuất và công trình dân dụng.

Tùy theo mục đích sử dụng, hệ thống có thể được thiết kế để tuần hoàn nước nóng, nước lạnh, nước làm mát hoặc nước phục vụ các quy trình kỹ thuật. Trong đó, máy bơm tuần hoàn đóng vai trò quan trọng, giúp tạo dòng chảy ổn định và duy trì lưu lượng cần thiết trong toàn bộ đường ống.

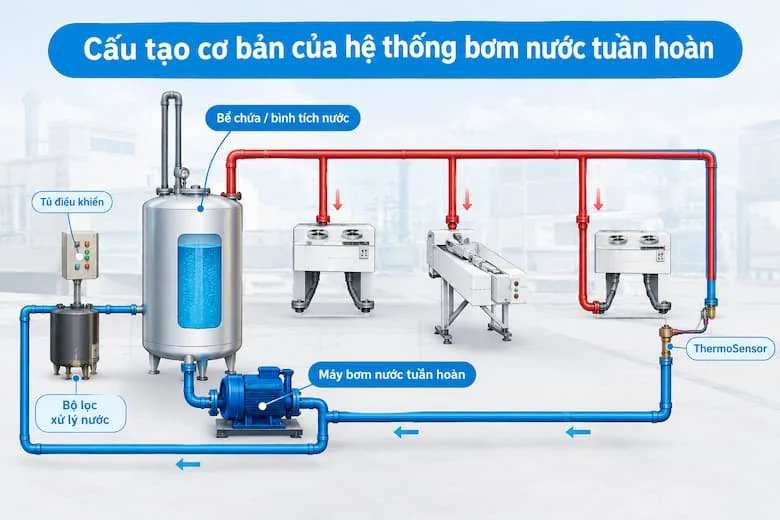

2. Cấu tạo cơ bản của hệ thống bơm nước tuần hoàn

Một hệ thống bơm nước tuần hoàn hoàn chỉnh thường bao gồm nhiều bộ phận phối hợp với nhau. Cấu hình cụ thể phụ thuộc vào quy mô công trình, đặc điểm nguồn nước và yêu cầu vận hành thực tế.

Máy bơm nước tuần hoàn: Đây là thiết bị tạo áp lực và duy trì dòng chảy trong hệ thống. Máy bơm có nhiệm vụ đưa nước từ bể chứa đến các thiết bị sử dụng, sau đó hỗ trợ quá trình thu hồi và tuần hoàn nước. Việc lựa chọn máy bơm cần căn cứ vào lưu lượng, cột áp, nhiệt độ nước và đặc tính của chất lỏng.

Hệ thống đường ống: Đường ống có nhiệm vụ dẫn nước giữa các bộ phận. Vật liệu thường được lựa chọn dựa trên áp suất làm việc, nhiệt độ và tính chất của nước. Kích thước đường ống cần phù hợp để hạn chế tổn thất áp suất và tránh gây tiếng ồn khi vận hành.

Bể chứa hoặc bình tích nước: Bộ phận này giúp dự trữ nước, ổn định thể tích nước trong hệ thống và hỗ trợ quá trình cấp nước liên tục. Với một số hệ thống tuần hoàn kín, bình giãn nở có thể được sử dụng để bù lại sự thay đổi thể tích của nước khi nhiệt độ tăng hoặc giảm.

Bộ lọc và thiết bị xử lý nước: Bộ lọc giúp loại bỏ cặn bẩn, rỉ sét và các tạp chất có thể gây tắc nghẽn đường ống hoặc làm hư hỏng máy bơm. Đối với hệ thống công nghiệp, có thể cần bổ sung thiết bị xử lý nước tùy theo chất lượng nguồn nước và yêu cầu của quy trình.

Van và thiết bị điều khiển: Van khóa, van một chiều, van cân bằng và các thiết bị điều khiển giúp kiểm soát hướng dòng chảy, điều chỉnh lưu lượng và bảo vệ hệ thống. Ngoài ra, cảm biến áp suất, cảm biến nhiệt độ và bộ điều khiển tự động có thể được tích hợp để nâng cao hiệu quả vận hành.

3. Nguyên lý hoạt động của hệ thống bơm nước tuần hoàn

Nguyên lý hoạt động của hệ thống bơm nước tuần hoàn dựa trên quá trình bơm, phân phối, thu hồi và tái sử dụng nước. Các bộ phận được kết nối thành một chu trình để nước có thể liên tục di chuyển giữa nguồn chứa và thiết bị sử dụng.

Quy trình hoạt động cơ bản gồm các bước sau:

Bước 1: Hút nước từ nguồn chứa. Máy bơm tiếp nhận nước từ bể chứa hoặc đường hồi. Trước khi đi vào máy bơm, nước có thể được đưa qua bộ lọc để hạn chế cặn bẩn gây ảnh hưởng đến cánh bơm và các chi tiết bên trong.

Bước 2: Tạo áp lực và vận chuyển nước. Khi máy bơm hoạt động, nước được đẩy qua hệ thống đường ống đến các vị trí cần sử dụng. Lưu lượng và áp suất phải đáp ứng yêu cầu của thiết bị, đồng thời phù hợp với đặc điểm của mạng lưới đường ống.

Bước 3: Thực hiện chức năng sử dụng. Nước có thể được sử dụng để làm mát máy móc, trao đổi nhiệt, tuần hoàn trong hệ thống điều hòa hoặc phục vụ các quy trình kỹ thuật khác. Trong quá trình này, nhiệt độ hoặc một số đặc tính của nước có thể thay đổi.

Bước 4: Thu hồi nước. Sau khi hoàn thành nhiệm vụ, nước được dẫn về đường hồi hoặc bể chứa. Tùy theo thiết kế, nước có thể đi qua thiết bị làm mát, bộ lọc hoặc hệ thống xử lý trước khi tiếp tục sử dụng.

Bước 5: Tiếp tục chu trình tuần hoàn. Nước sau khi được thu hồi và xử lý sẽ quay trở lại đầu vào của hệ thống. Máy bơm tiếp tục duy trì dòng chảy, giúp quá trình vận hành diễn ra liên tục và ổn định.

Cần lưu ý rằng hệ thống tuần hoàn không đồng nghĩa với việc nước luôn được tái sử dụng hoàn toàn mà không cần bổ sung. Trong thực tế, một lượng nước có thể thất thoát do bay hơi, xả đáy, rò rỉ hoặc quá trình vệ sinh. Vì vậy, hệ thống cần được kiểm tra và bổ sung nước khi cần thiết.

4. Các loại hệ thống bơm nước tuần hoàn phổ biến

Tùy theo môi trường sử dụng và yêu cầu kỹ thuật, hệ thống bơm nước tuần hoàn được chia thành nhiều loại khác nhau.

Hệ thống bơm nước tuần hoàn kín: Nước di chuyển trong đường ống khép kín và ít tiếp xúc trực tiếp với môi trường bên ngoài. Loại hệ thống này thường được sử dụng trong hệ thống sưởi, điều hòa không khí, chiller và các ứng dụng trao đổi nhiệt. Ưu điểm là hạn chế thất thoát nước do bay hơi và giảm nguy cơ nhiễm bẩn từ môi trường.

Hệ thống bơm nước tuần hoàn hở: Nước được tiếp xúc với môi trường bên ngoài tại một hoặc nhiều công đoạn, chẳng hạn như trong tháp giải nhiệt. Hệ thống này thường được sử dụng để làm mát máy móc và thiết bị công nghiệp. Do có thể phát sinh bay hơi, cuốn theo giọt nước và tích tụ khoáng chất, hệ thống cần được kiểm soát chất lượng nước định kỳ.

Hệ thống tuần hoàn nước nóng: Được sử dụng trong hệ thống cấp nước nóng trung tâm, sưởi ấm và các ứng dụng cần duy trì nhiệt độ nước ổn định. Máy bơm phải đáp ứng điều kiện nhiệt độ làm việc, áp suất và khả năng tương thích vật liệu.

Hệ thống tuần hoàn nước làm mát: Phổ biến tại nhà máy, trung tâm dữ liệu, hệ thống điều hòa và dây chuyền sản xuất. Nước hấp thụ nhiệt từ thiết bị rồi được đưa đến bộ trao đổi nhiệt hoặc tháp giải nhiệt để hạ nhiệt độ trước khi quay trở lại chu trình.

Mỗi loại hệ thống có yêu cầu riêng về máy bơm, đường ống, thiết bị xử lý nước và phương pháp điều khiển. Vì vậy, cần xác định đúng mục đích sử dụng trước khi thiết kế và lựa chọn thiết bị.

5. Cách lựa chọn máy bơm cho hệ thống bơm nước tuần hoàn

Máy bơm là một trong những yếu tố quyết định khả năng vận hành ổn định của hệ thống bơm nước tuần hoàn. Nếu chọn máy có công suất quá nhỏ, lưu lượng có thể không đáp ứng yêu cầu. Ngược lại, máy bơm quá lớn có thể gây lãng phí điện năng, tăng chi phí đầu tư và khiến hệ thống khó điều chỉnh.

5.1. Xác định lưu lượng nước cần thiết

Lưu lượng là lượng nước mà máy bơm có thể vận chuyển trong một đơn vị thời gian, thường được tính bằng m³/h hoặc lít/phút.

Lưu lượng cần thiết phụ thuộc vào số lượng thiết bị sử dụng nước, yêu cầu trao đổi nhiệt và đặc điểm vận hành của toàn hệ thống. Đối với hệ thống làm mát công nghiệp, lưu lượng còn phụ thuộc vào lượng nhiệt cần loại bỏ và mức chênh lệch nhiệt độ nước cho phép.

Không nên lựa chọn máy bơm chỉ dựa trên công suất động cơ. Thay vào đó, cần xác định lưu lượng thiết kế rồi đối chiếu với đường đặc tính của máy bơm để bảo đảm thiết bị hoạt động phù hợp.

5.2. Tính toán cột áp của máy bơm

Cột áp là khả năng tạo áp lực của máy bơm, thường được biểu thị bằng mét cột nước (m). Khi lựa chọn máy bơm tuần hoàn, cần tính đến tổn thất áp suất trên đường ống, các đoạn co nối, van, bộ lọc và thiết bị trao đổi nhiệt.

Đối với hệ thống tuần hoàn kín đã được điền đầy nước, không nên mặc định cộng toàn bộ chiều cao công trình vào cột áp bơm. Máy bơm chủ yếu cần thắng tổng trở lực của vòng tuần hoàn; áp suất tĩnh và yêu cầu áp suất tại các thiết bị được xem xét riêng theo thiết kế.

Cột áp thực tế cần được tính toán dựa trên sơ đồ đường ống và điều kiện vận hành. Sau đó, lựa chọn máy bơm có điểm làm việc phù hợp với lưu lượng và cột áp yêu cầu.

5.3. Lựa chọn vật liệu và nhiệt độ làm việc

Vật liệu thân bơm và cánh bơm cần phù hợp với tính chất của nước. Với nước sạch thông thường, có thể cân nhắc máy bơm sử dụng gang, inox hoặc vật liệu kỹ thuật phù hợp. Với nước nóng hoặc môi trường có nguy cơ ăn mòn, cần kiểm tra giới hạn nhiệt độ, khả năng chống ăn mòn và độ tương thích của phớt cơ khí.

Ngoài ra, cần xem xét nhiệt độ môi trường, độ ẩm, vị trí lắp đặt và khả năng bảo trì. Những yếu tố này ảnh hưởng trực tiếp đến tuổi thọ thiết bị và độ an toàn trong quá trình vận hành.

5.4. Ưu tiên hiệu suất và khả năng điều khiển

Máy bơm có hiệu suất tốt giúp giảm điện năng tiêu thụ trong thời gian dài. Đối với hệ thống có nhu cầu thay đổi lưu lượng theo từng thời điểm, máy bơm tích hợp biến tần hoặc hệ thống điều khiển tốc độ có thể giúp điều chỉnh hoạt động linh hoạt hơn.

Tuy nhiên, không phải hệ thống nào cũng cần biến tần. Việc lựa chọn nên dựa trên đặc tính tải, thời gian vận hành, yêu cầu điều khiển và chi phí đầu tư tổng thể.

6. Những lưu ý khi lắp đặt hệ thống nước tuần hoàn

Để hệ thống vận hành hiệu quả, cần chú ý ngay từ giai đoạn thiết kế và thi công.

Bố trí đường ống hợp lý: Hạn chế các đoạn ống quá dài, nhiều khúc cua hoặc có kích thước không phù hợp. Các mối nối cần được lắp đặt chắc chắn để giảm nguy cơ rò rỉ và tổn thất áp suất.

Lắp đặt máy bơm đúng kỹ thuật: Vị trí lắp đặt cần thuận tiện cho việc kiểm tra, bảo dưỡng và thay thế. Đường ống hút phải đáp ứng yêu cầu của nhà sản xuất, hạn chế lọt khí và tránh tạo điều kiện gây xâm thực. Với máy bơm cần mồi nước, phải thực hiện đúng quy trình trước khi khởi động.

Kiểm tra nguồn điện: Điện áp, tần số và công suất nguồn cấp phải phù hợp với thông số động cơ. Hệ thống cần có thiết bị bảo vệ quá tải, ngắn mạch và nối đất theo quy định an toàn điện.

Kiểm soát chất lượng nước: Cặn bẩn, cáu cặn và ăn mòn có thể làm giảm hiệu suất trao đổi nhiệt, gây tắc nghẽn hoặc làm hư hỏng máy bơm. Vì vậy, cần vệ sinh bộ lọc và kiểm tra chất lượng nước theo định kỳ.

Theo dõi áp suất và nhiệt độ: Các thông số này giúp phát hiện sớm tình trạng lưu lượng thấp, tắc nghẽn, rò rỉ hoặc hoạt động bất thường. Với hệ thống quy mô lớn, nên sử dụng cảm biến và bộ điều khiển để giám sát liên tục.

7. Bảo dưỡng hệ thống nước tuần hoàn định kỳ

Bảo dưỡng đúng cách giúp kéo dài tuổi thọ thiết bị và giảm nguy cơ dừng hệ thống đột ngột. Tần suất kiểm tra phụ thuộc vào điều kiện sử dụng, chất lượng nước và khuyến nghị của nhà sản xuất.

Các công việc bảo dưỡng cơ bản bao gồm kiểm tra tiếng ồn và độ rung của máy bơm; kiểm tra rò rỉ tại các mối nối; vệ sinh bộ lọc; theo dõi áp suất, lưu lượng và nhiệt độ; kiểm tra động cơ, vòng bi và phớt làm kín theo hướng dẫn kỹ thuật.

Đối với hệ thống làm mát công nghiệp, cần chú ý hiện tượng cáu cặn, ăn mòn và sự phát triển của vi sinh vật. Đối với hệ thống tuần hoàn nước nóng, cần kiểm tra khả năng chịu nhiệt của các chi tiết và tình trạng hoạt động của bình giãn nở, van an toàn cùng các thiết bị liên quan.

Khi phát hiện máy bơm rung mạnh, phát ra tiếng ồn bất thường, lưu lượng giảm hoặc nhiệt độ động cơ tăng cao, nên kiểm tra nguyên nhân trước khi tiếp tục vận hành. Các công việc sửa chữa cần tuân thủ quy trình an toàn và hướng dẫn của nhà sản xuất.

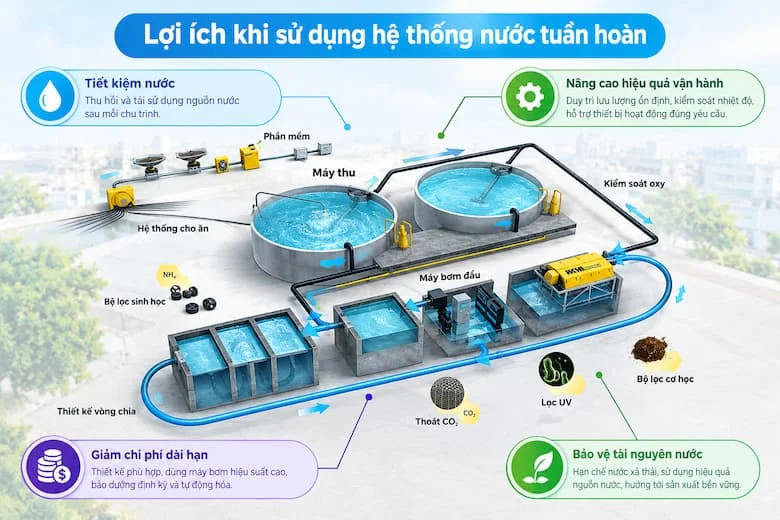

8. Lợi ích khi sử dụng hệ thống nước tuần hoàn

Hệ thống nước tuần hoàn mang lại nhiều lợi ích cho cả công trình dân dụng và công nghiệp.

Thứ nhất, hệ thống giúp tiết kiệm nước nhờ thu hồi và tái sử dụng nguồn nước sau mỗi chu trình. Mức tiết kiệm thực tế phụ thuộc vào thiết kế, lượng nước thất thoát và phương pháp xử lý nước.

Thứ hai, hệ thống giúp nâng cao hiệu quả vận hành của thiết bị. Trong ứng dụng làm mát hoặc trao đổi nhiệt, việc duy trì lưu lượng ổn định giúp kiểm soát nhiệt độ và hỗ trợ thiết bị hoạt động theo yêu cầu thiết kế.

Thứ ba, hệ thống có thể giảm chi phí vận hành dài hạn nếu được thiết kế đúng, sử dụng máy bơm hiệu suất cao và bảo dưỡng định kỳ. Việc tự động hóa cũng giúp kiểm soát lưu lượng, áp suất và nhiệt độ chính xác hơn.

Cuối cùng, hệ thống nước tuần hoàn góp phần sử dụng tài nguyên nước hiệu quả hơn, hạn chế lượng nước xả thải trong những ứng dụng phù hợp và hỗ trợ doanh nghiệp hướng tới mô hình sản xuất bền vững.

9. Kết luận

Hệ thống nước tuần hoàn là giải pháp quan trọng trong các công trình dân dụng và công nghiệp hiện đại. Với khả năng thu hồi, tái sử dụng và duy trì dòng nước liên tục, hệ thống giúp tối ưu việc sử dụng nước, hỗ trợ kiểm soát nhiệt độ và nâng cao hiệu quả vận hành.

Để đạt được hiệu quả tối ưu, cần lựa chọn đúng loại hệ thống, tính toán chính xác lưu lượng và cột áp, sử dụng máy bơm phù hợp với điều kiện làm việc, đồng thời tuân thủ quy trình lắp đặt và bảo dưỡng.

Nếu đang có nhu cầu thiết kế hoặc nâng cấp hệ thống nước tuần hoàn, bạn nên cung cấp thông tin về mục đích sử dụng, lưu lượng yêu cầu, nhiệt độ nước, sơ đồ đường ống và điều kiện lắp đặt. Đây là cơ sở để xác định cấu hình thiết bị phù hợp, tiết kiệm chi phí đầu tư và bảo đảm hệ thống vận hành ổn định, bền bỉ trong thời gian dài.
