Van khóa nước là gì? Cấu tạo, nguyên lý hoạt động và công dụng chi tiết

Van khóa nước là thiết bị quan trọng trong các hệ thống cấp nước dân dụng và công nghiệp, có nhiệm vụ đóng mở, kiểm soát hoặc điều tiết dòng nước lưu thông trong đường ống. Sản phẩm được sử dụng phổ biến tại nhà ở, chung cư, nhà máy, công trình xây dựng và hệ thống tưới tiêu nông nghiệp. Việc lựa chọn đúng loại van khóa nước không chỉ giúp hệ thống vận hành ổn định mà còn hỗ trợ hạn chế rò rỉ, thuận tiện khi bảo trì và kéo dài tuổi thọ của đường ống.

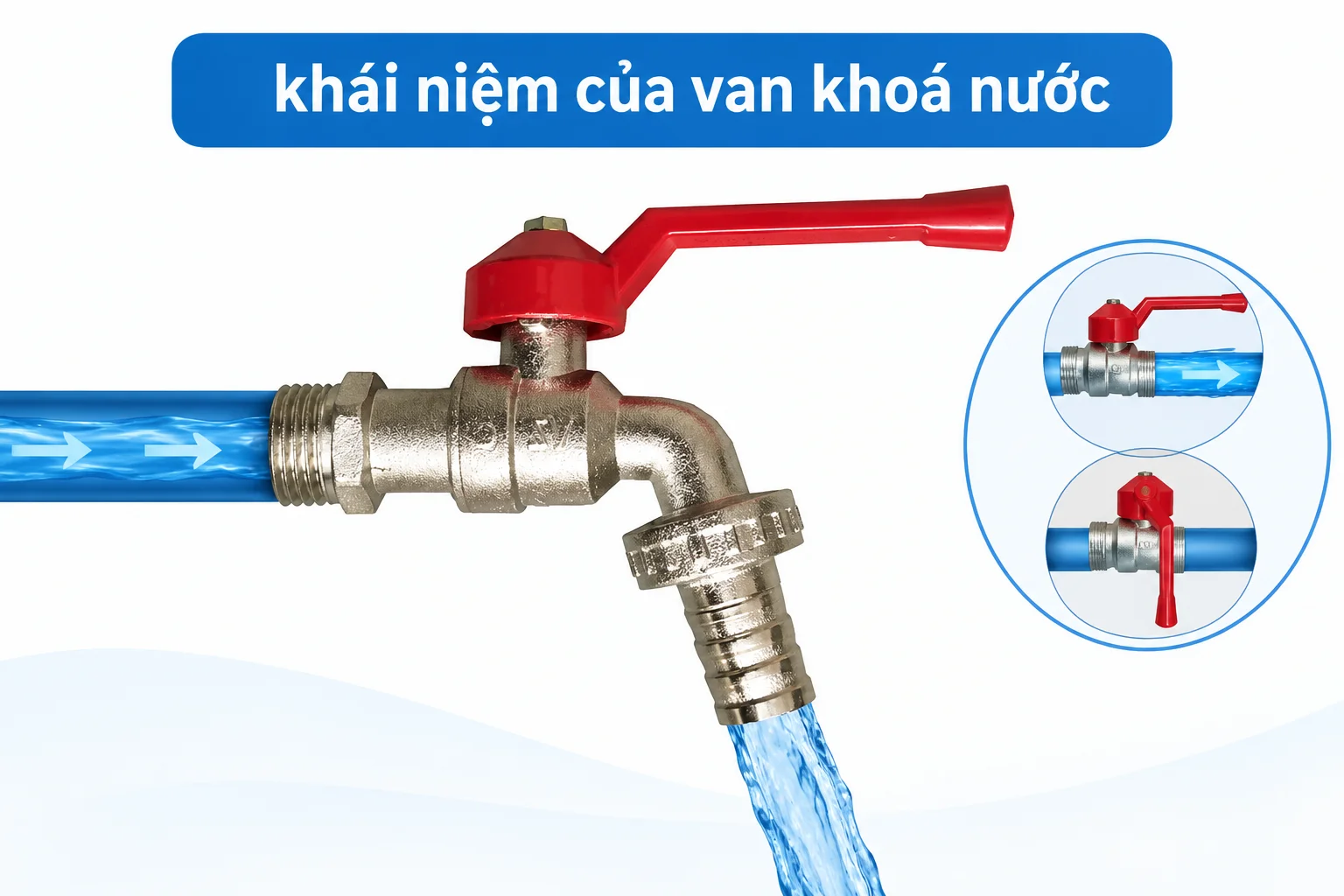

Van khóa nước là gì?

Van khóa nước, còn được gọi là van nước hoặc van chặn nước, là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát dòng nước đi qua. Tùy theo thiết kế, van có thể thực hiện chức năng đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng theo nhu cầu sử dụng.

Van khóa nước có nhiều loại khác nhau như van bi, van cổng, van bướm và van cầu. Mỗi loại có cấu tạo, nguyên lý vận hành và phạm vi ứng dụng riêng. Chẳng hạn, van bi thường được lựa chọn khi cần đóng mở nhanh, van cổng phù hợp với nhiệm vụ cô lập đường ống, còn van cầu có thể được sử dụng để điều tiết lưu lượng trong những điều kiện phù hợp.

Về vật liệu, van khóa nước có thể được chế tạo từ đồng, gang, thép, inox hoặc nhựa PVC, uPVC, PPR. Việc lựa chọn phụ thuộc vào kích thước đường ống, áp suất làm việc, nhiệt độ và đặc tính của nguồn nước.

Trong hệ thống dân dụng, van thường được lắp tại đường cấp nước tổng, trước đồng hồ nước, dưới bồn rửa, gần máy giặt hoặc tại các nhánh cấp nước cho thiết bị vệ sinh. Đối với hệ thống công nghiệp, van có thể được bố trí tại đường ống cấp nước, trạm bơm, hệ thống xử lý nước và các dây chuyền sản xuất.

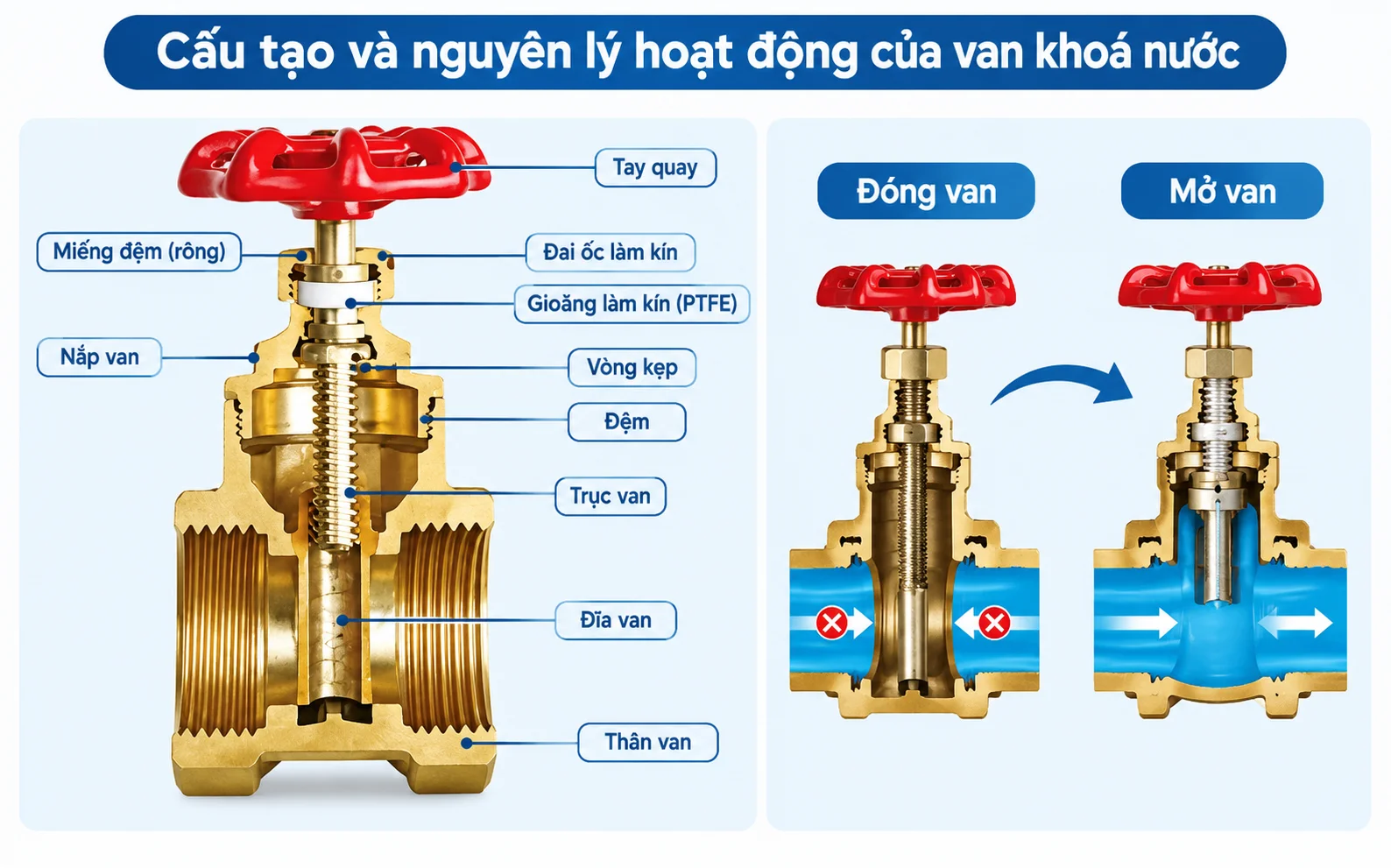

Cấu tạo chung của van khóa

Cấu tạo của van khóa thay đổi tùy theo từng dòng sản phẩm. Tuy nhiên, phần lớn các loại van cơ học truyền thống đều có những bộ phận cơ bản như thân van, bộ phận đóng mở, trục van, cơ cấu điều khiển và các chi tiết làm kín.

Thân van

Thân van là phần vỏ bên ngoài, có nhiệm vụ bảo vệ các bộ phận bên trong và chịu áp lực của dòng nước. Đây cũng là bộ phận tạo thành đường dẫn lưu chất qua van.

Thân van thường được chế tạo từ đồng, gang, thép, inox hoặc nhựa kỹ thuật. Van đồng phổ biến trong hệ thống cấp nước dân dụng nhờ kích thước gọn và khả năng chống ăn mòn phù hợp với điều kiện sử dụng. Van inox thường được lựa chọn khi cần khả năng chống ăn mòn tốt, còn van nhựa phù hợp với các đường ống và môi trường làm việc tương thích.

Chất liệu thân van cần đáp ứng áp suất và nhiệt độ vận hành thực tế. Không nên lựa chọn chỉ dựa trên hình thức hoặc giá thành mà bỏ qua thông số kỹ thuật của sản phẩm.

Đĩa van hoặc bi van

Đây là bộ phận trực tiếp kiểm soát dòng nước đi qua van. Hình dạng và chuyển động của chi tiết này phụ thuộc vào từng loại van.

Đối với van bi, bộ phận đóng mở là viên bi có lỗ xuyên tâm. Khi lỗ bi nằm cùng hướng với đường ống, nước có thể lưu thông. Khi viên bi xoay khoảng 90 độ, phần đặc của bi chắn ngang đường dẫn và ngăn dòng nước đi qua.

Đối với van cổng, bộ phận đóng mở thường di chuyển lên xuống để tạo khoảng trống hoặc chặn dòng chảy. Trong khi đó, van bướm sử dụng đĩa van xoay quanh trục để thay đổi tiết diện lưu thông.

Việc lựa chọn loại van có cơ cấu đóng mở phù hợp giúp thiết bị thực hiện đúng chức năng và giảm nguy cơ hư hỏng trong quá trình vận hành.

Trục van

Trục van, hay còn gọi là ty van, có nhiệm vụ truyền chuyển động từ tay gạt, tay quay hoặc bộ truyền động đến bộ phận đóng mở.

Khi người dùng thao tác với cơ cấu điều khiển, trục van truyền lực để bi van, đĩa van hoặc cửa van thay đổi vị trí. Bộ phận này thường được làm từ kim loại có độ bền cơ học phù hợp với thiết kế.

Nếu trục van bị cong, mài mòn hoặc kẹt do cặn bẩn, người dùng có thể gặp tình trạng van khó đóng mở, không đạt hết hành trình hoặc không bảo đảm độ kín. Vì vậy, cần vận hành đúng cách và kiểm tra thiết bị định kỳ.

Tay gạt hoặc tay quay

Tay gạt và tay quay là những cơ cấu điều khiển phổ biến trên van khóa bằng tay.

Tay gạt thường được sử dụng trên van bi và một số dòng van bướm. Cơ cấu này cho phép người dùng thao tác nhanh, thuận tiện khi cần đóng hoặc mở đường ống.

Tay quay hoặc vô lăng thường xuất hiện trên van cổng và một số loại van khác. Người dùng xoay tay quay để điều khiển trục van, từ đó nâng lên hoặc hạ xuống bộ phận đóng mở.

Ngoài các dòng vận hành bằng tay, một số van hiện đại còn được trang bị bộ truyền động điện hoặc khí nén. Các thiết bị này có thể kết hợp với hệ thống điều khiển tự động để đóng mở van từ xa theo yêu cầu vận hành.

Gioăng và vòng đệm làm kín

Gioăng và vòng đệm có nhiệm vụ hạn chế rò rỉ tại các vị trí tiếp xúc giữa những bộ phận của van. Tùy theo thiết kế, chúng có thể được bố trí quanh trục van, tại vị trí ghép thân hoặc giữa bộ phận đóng mở và bề mặt làm kín.

Vật liệu gioăng cần phù hợp với nhiệt độ, áp suất và tính chất của nước. Sau thời gian dài sử dụng, gioăng có thể bị lão hóa, biến dạng hoặc mài mòn, khiến van không còn kín như ban đầu.

Khi phát hiện nước rò rỉ tại thân hoặc trục van, người dùng nên xác định đúng vị trí hư hỏng để có phương án sửa chữa hoặc thay thế phù hợp.

Nắp van và bộ phận kết nối

Nắp van có nhiệm vụ giữ cố định một số bộ phận bên trong, đồng thời hỗ trợ quá trình lắp ráp và bảo dưỡng theo thiết kế sản phẩm.

Bộ phận kết nối giúp van liên kết với đường ống. Các kiểu kết nối phổ biến gồm nối ren, dán keo, hàn nhiệt, hàn kim loại hoặc mặt bích. Mỗi kiểu kết nối phù hợp với những vật liệu ống và điều kiện lắp đặt nhất định.

Khi lựa chọn van, cần kiểm tra đường kính, tiêu chuẩn ren hoặc kiểu kết nối để tránh mua nhầm sản phẩm không tương thích với hệ thống hiện có.

Nguyên lý hoạt động của van khóa

Van khóa nước hoạt động dựa trên sự thay đổi vị trí của bộ phận đóng mở bên trong thân van. Khi bộ phận này tạo ra khoảng trống trong đường dẫn, nước được phép lưu thông. Khi đường dẫn bị chặn, dòng nước sẽ ngừng đi qua van.

Khi mở van

Người dùng tác động lên tay gạt, tay quay hoặc bộ truyền động để đưa bộ phận đóng mở về vị trí mở. Tùy thiết kế, viên bi xoay, đĩa van dịch chuyển hoặc cửa van nâng lên để tạo đường dẫn cho nước.

Khi đó, nước có thể đi qua van và tiếp tục lưu thông đến các thiết bị hoặc khu vực sử dụng phía sau.

Khi đóng van

Người dùng thao tác ngược lại để đưa bộ phận đóng mở về vị trí chặn dòng. Bề mặt làm kín tiếp xúc với bộ phận tương ứng nhằm hạn chế nước đi qua.

Khi van được đóng kín đúng cách, dòng nước qua van sẽ bị ngăn lại. Tuy nhiên, mức độ kín phụ thuộc vào chất lượng sản phẩm, tình trạng gioăng, áp suất vận hành và mức độ mài mòn của các chi tiết.

Khả năng điều tiết lưu lượng

Một số loại van có thể được sử dụng để điều chỉnh lưu lượng nước bằng cách thay đổi mức độ mở. Tuy nhiên, không phải tất cả van khóa đều thích hợp cho mục đích này.

Van bi và van cổng thông thường chủ yếu được sử dụng để đóng hoặc mở hoàn toàn. Nếu cần điều tiết lưu lượng thường xuyên, người dùng nên lựa chọn loại van được thiết kế phù hợp, chẳng hạn van cầu hoặc thiết bị điều khiển lưu lượng chuyên dụng.

Công dụng của van khóa

Van khóa nước đóng vai trò quan trọng trong việc quản lý và vận hành hệ thống đường ống. Một số công dụng nổi bật của thiết bị bao gồm:

Đóng mở nguồn nước

Đây là chức năng cơ bản nhất của van. Người dùng có thể chủ động cấp nước hoặc ngừng cấp nước cho một khu vực khi không có nhu cầu sử dụng.

Ví dụ, khi cần thay vòi nước, sửa máy giặt hoặc bảo dưỡng thiết bị vệ sinh, người dùng có thể khóa van tại nhánh cấp nước tương ứng thay vì ngắt nguồn nước của toàn bộ ngôi nhà.

Hỗ trợ sửa chữa và bảo trì

Khi đường ống gặp sự cố như rò rỉ, nứt vỡ hoặc tắc nghẽn, van khóa giúp cô lập khu vực cần xử lý. Điều này giúp giảm phạm vi ảnh hưởng và tạo điều kiện thuận lợi cho công tác sửa chữa.

Trước khi tháo lắp đường ống, cần đóng van phù hợp, xả áp và kiểm tra chắc chắn rằng khu vực làm việc đã được cô lập an toàn.

Hạn chế thất thoát nước

Van có độ kín tốt giúp ngăn dòng nước chảy khi hệ thống không cần hoạt động. Đồng thời, việc bố trí van tại những vị trí hợp lý giúp người sử dụng nhanh chóng ngắt nước khi phát hiện sự cố.

Tuy nhiên, van không trực tiếp bảo đảm áp lực nước luôn ổn định. Để kiểm soát áp suất, hệ thống có thể cần thêm van giảm áp hoặc thiết bị điều khiển chuyên dụng.

Hỗ trợ phân chia hệ thống đường ống

Trong các công trình lớn, hệ thống cấp nước thường được chia thành nhiều nhánh để cấp nước cho từng tầng, khu vực hoặc thiết bị. Việc bố trí van khóa tại các nhánh giúp người vận hành kiểm soát từng khu vực độc lập.

Giải pháp này đặc biệt hữu ích tại chung cư, khách sạn, nhà xưởng và các công trình có nhiều điểm sử dụng nước.

Các loại van khóa phổ biến hiện nay

Trên thị trường có nhiều dòng van khóa với đặc điểm khác nhau. Dưới đây là những loại thường gặp.

Van bi

Van bi sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng nước. Ưu điểm của loại van này là thao tác nhanh, kết cấu tương đối gọn và khả năng làm kín tốt khi được lựa chọn đúng thông số.

Van bi thường được sử dụng trong hệ thống cấp nước gia đình, đường ống nhánh và nhiều ứng dụng công nghiệp phù hợp.

Van cổng

Van cổng sử dụng bộ phận đóng mở chuyển động lên xuống để chặn hoặc giải phóng đường dẫn. Loại van này thường phù hợp với nhiệm vụ đóng mở hoàn toàn trên đường ống.

Van cổng có thể được sử dụng tại đường cấp nước tổng, trạm bơm và các hệ thống cấp nước có kích thước lớn.

Van bướm

Van bướm có đĩa van xoay quanh trục để điều khiển dòng chảy. Thiết bị có kết cấu tương đối gọn và thường được lựa chọn trong các hệ thống đường ống cỡ vừa đến lớn.

Tùy thiết kế, van bướm có thể được vận hành bằng tay gạt, hộp số hoặc bộ truyền động tự động.

Van khóa bằng nhựa

Van nhựa thường được sử dụng với các hệ thống đường ống PVC, uPVC hoặc vật liệu nhựa tương thích. Ưu điểm của dòng van này là trọng lượng nhẹ và khả năng chống ăn mòn trong nhiều môi trường nước phù hợp.

Khi sử dụng, cần kiểm tra khả năng chịu áp lực, nhiệt độ và tính tương thích giữa van với đường ống.

Van khóa bằng đồng và inox

Van đồng thường được sử dụng trong hệ thống cấp nước dân dụng, đặc biệt tại những vị trí có kích thước nhỏ và vừa. Van inox có thể phù hợp với các môi trường cần khả năng chống ăn mòn tốt hơn, tùy theo mác inox và điều kiện làm việc.

Không nên cho rằng mọi loại inox hoặc đồng đều phù hợp với tất cả nguồn nước. Việc lựa chọn phải căn cứ vào thông số kỹ thuật và điều kiện sử dụng thực tế.

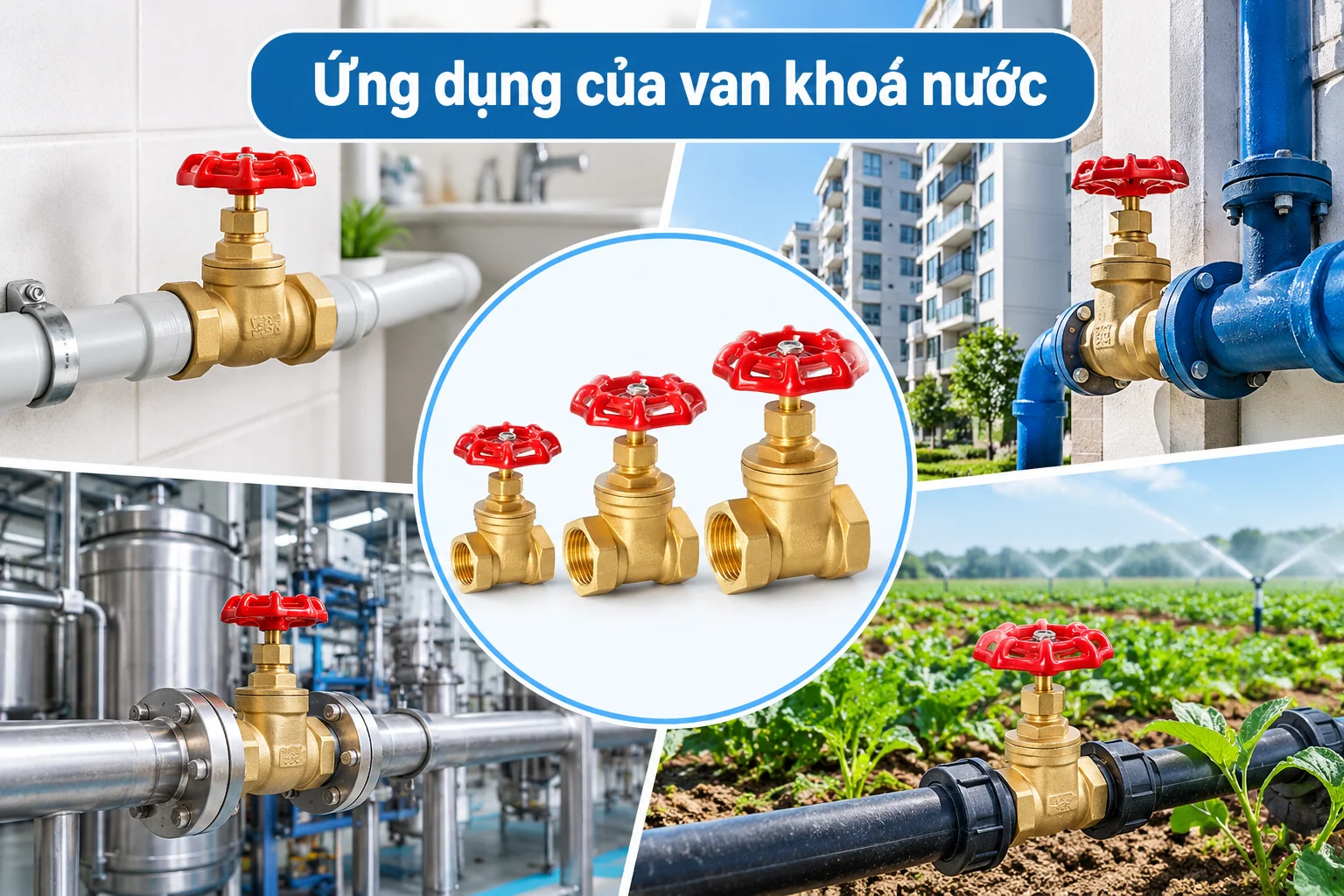

Ứng dụng của van khóa trong thực tế

Van khóa nước được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kiểm soát dòng chảy linh hoạt.

Trong gia đình: Van được lắp tại đường nước tổng, bồn rửa, nhà vệ sinh, máy giặt, bình nóng lạnh và các thiết bị sử dụng nước khác. Việc bố trí van riêng cho từng nhánh giúp sửa chữa thuận tiện hơn.

Trong công trình xây dựng: Van được lắp tại các tuyến cấp nước của nhà ở, chung cư, trường học, bệnh viện và tòa nhà thương mại nhằm kiểm soát việc phân phối nước.

Trong nông nghiệp: Van giúp đóng mở các tuyến ống dẫn nước đến ruộng, vườn cây, nhà kính và hệ thống tưới tiêu.

Trong công nghiệp: Van được sử dụng tại trạm bơm, hệ thống xử lý nước, đường ống tuần hoàn và các dây chuyền sản xuất phù hợp với vật liệu, áp suất và nhiệt độ của thiết bị.

Đối với nước thải, hóa chất hoặc môi trường có nhiều cặn, cần lựa chọn loại van có thiết kế và vật liệu tương thích để hạn chế ăn mòn, tắc nghẽn và hư hỏng.

Kinh nghiệm lựa chọn van khóa nước phù hợp

Để lựa chọn van khóa phù hợp, người dùng nên xem xét các tiêu chí sau:

• Kích thước đường ống: Xác định đường kính và tiêu chuẩn kết nối của ống để lựa chọn van tương thích.

• Vật liệu chế tạo: Chọn đồng, inox, gang, thép hoặc nhựa theo môi trường làm việc và chất lượng nguồn nước.

• Áp suất và nhiệt độ: Van phải đáp ứng điều kiện vận hành thực tế, không vượt quá giới hạn do nhà sản xuất công bố.

• Chức năng sử dụng: Nếu chủ yếu cần đóng mở nhanh, có thể cân nhắc van bi. Nếu cần cô lập đường ống cỡ lớn, van cổng có thể phù hợp. Nếu cần điều tiết lưu lượng, nên chọn loại van được thiết kế cho nhiệm vụ này.

• Kiểu kết nối: Kiểm tra kết nối ren, dán keo, hàn nhiệt hoặc mặt bích để bảo đảm lắp đặt đúng kỹ thuật.

• Chất lượng sản phẩm: Ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc minh bạch và chính sách bảo hành phù hợp.

Ngoài ra, nên bố trí van tại những vị trí dễ tiếp cận để thuận tiện khi thao tác và bảo trì. Đối với hệ thống quan trọng, cần có kế hoạch kiểm tra định kỳ nhằm phát hiện sớm hiện tượng rò rỉ hoặc hư hỏng.

Kết luận

Van khóa là thiết bị không thể thiếu trong các hệ thống cấp nước dân dụng và công nghiệp. Với chức năng đóng mở, kiểm soát dòng chảy và cô lập từng khu vực đường ống, van giúp việc vận hành, sửa chữa và bảo trì trở nên thuận tiện hơn.

Để lựa chọn sản phẩm phù hợp, người dùng cần xác định rõ kích thước đường ống, vật liệu, áp suất, nhiệt độ và mục đích sử dụng. Đồng thời, việc lắp đặt đúng kỹ thuật, vận hành phù hợp và kiểm tra định kỳ sẽ góp phần duy trì độ kín, hạn chế thất thoát nước và kéo dài tuổi thọ của hệ thống.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất van khóa nước
