Cấu tạo van khí nén 4 2 gồm những bộ phận nào? Nguyên lý và chức năng chi tiết

Van khí nén 4 2 là thiết bị điều khiển hướng dòng khí được sử dụng trong nhiều hệ thống tự động hóa công nghiệp. Với khả năng chuyển đổi đường dẫn khí giữa hai vị trí làm việc, loại van này giúp điều khiển chuyển động của xi lanh khí nén và các cơ cấu chấp hành theo yêu cầu vận hành.

Để hiểu rõ cách thiết bị hoạt động, cần tìm hiểu cấu tạo van khí nén 4/2, chức năng của từng bộ phận và cách chúng phối hợp với nhau trong quá trình đóng mở. Đây cũng là cơ sở để lựa chọn đúng loại van, hạn chế rò rỉ khí và nâng cao độ ổn định của hệ thống.

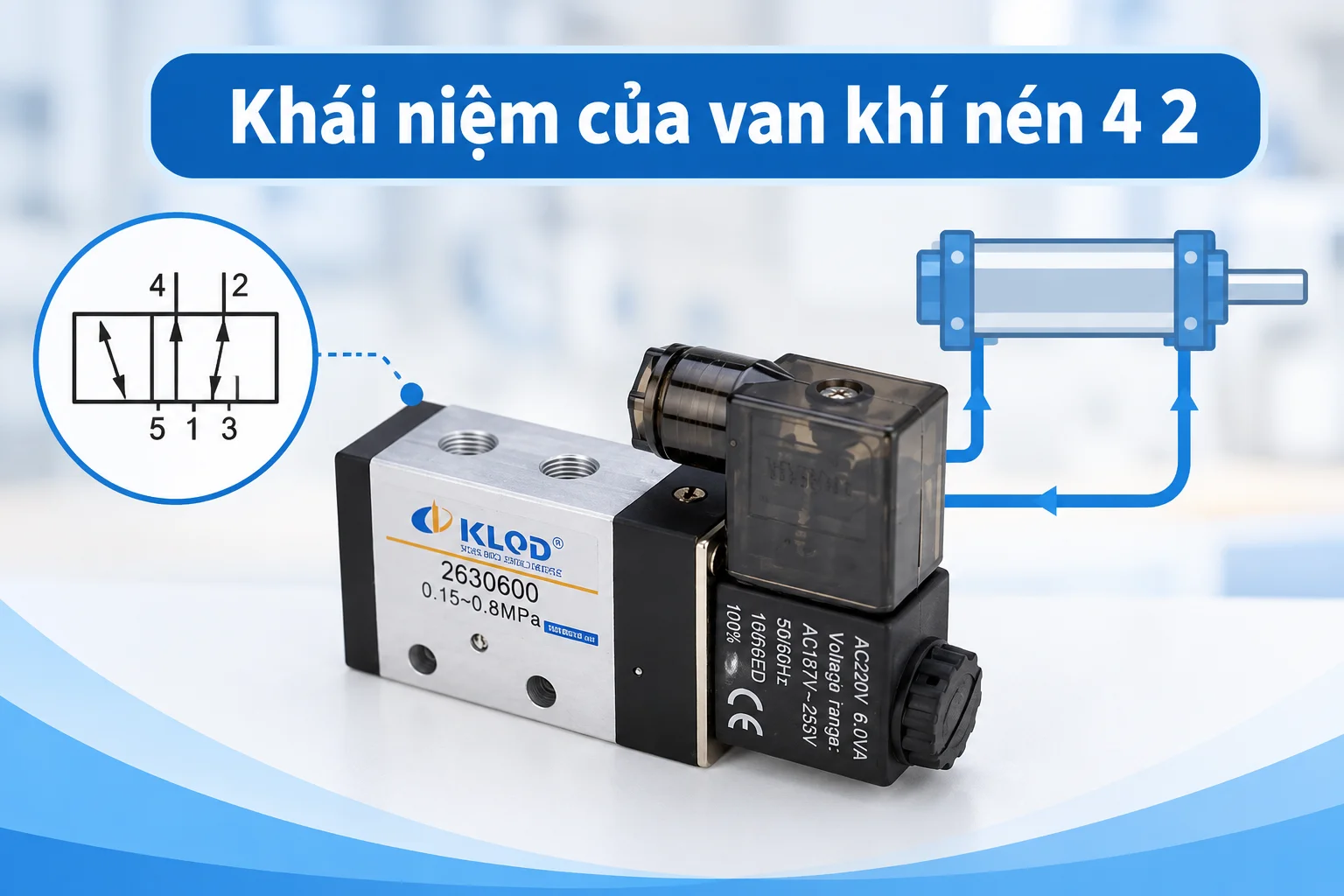

Van khí nén 4 2 là gì?

Van khí nén 4 2 là loại van đảo chiều có 4 cửa khí và 2 vị trí làm việc. Thiết bị có nhiệm vụ thay đổi hướng lưu thông của khí nén giữa các cửa, từ đó điều khiển trạng thái hoạt động của xi lanh hoặc cơ cấu chấp hành.

Trong ký hiệu 4/2, số 4 thể hiện số lượng cửa khí, còn số 2 thể hiện số vị trí chuyển mạch của van. Đây là thông số quan trọng để phân biệt van 4/2 với những dòng van đảo chiều khác như van 3/2 hoặc van 5/2.

Bốn cửa khí của van thường được ký hiệu như sau:

• Cửa P: Cửa cấp khí nén từ nguồn vào van.

• Cửa A: Cửa làm việc kết nối với một phía của cơ cấu chấp hành.

• Cửa B: Cửa làm việc kết nối với phía còn lại của cơ cấu chấp hành.

• Cửa R: Cửa xả khí ra môi trường hoặc đường xả được thiết kế riêng.

Tùy theo nhà sản xuất, cửa xả có thể được ký hiệu bằng chữ R hoặc ký hiệu khác. Người sử dụng cần đối chiếu sơ đồ trên thân van và tài liệu kỹ thuật để xác định chính xác vị trí từng cửa.

Khi van chuyển từ vị trí này sang vị trí khác, đường cấp khí và đường xả thay đổi. Nhờ đó, khí nén được đưa đến phía phù hợp của xi lanh, đồng thời khí ở phía còn lại được thoát ra ngoài.

Van khí nén 4/2 có thể được điều khiển bằng điện từ, khí nén hoặc cơ cấu cơ học. Tùy thiết kế, van có thể sử dụng lò xo hồi vị hoặc cơ cấu điều khiển hai phía để chuyển đổi trạng thái.

Cấu tạo van khí nén 4/2 gồm những bộ phận nào?

Cấu tạo van khí nén 4/2 có thể thay đổi tùy theo kiểu điều khiển và thiết kế của nhà sản xuất. Tuy nhiên, những bộ phận thường gặp gồm thân van, con trượt, cơ cấu điều khiển, bộ phận hồi vị ở các model có trang bị và hệ thống gioăng phớt làm kín.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong, đồng thời tạo thành hệ thống đường dẫn khí nén giữa các cửa P, A, B và R.

Bộ phận này thường được chế tạo từ hợp kim nhôm, đồng hoặc thép không gỉ tùy theo yêu cầu sử dụng, khả năng chống ăn mòn và điều kiện làm việc. Một số thiết kế sử dụng vật liệu kỹ thuật chuyên dụng để giảm khối lượng hoặc tối ưu chi phí sản xuất.

Các chức năng chính của thân van bao gồm:

• Tạo đường dẫn khí giữa cửa cấp, cửa làm việc và cửa xả.

• Định vị con trượt và những chi tiết chuyển động bên trong.

• Hỗ trợ lắp đặt van lên đường ống, đế van hoặc cụm thiết bị khí nén.

• Bảo vệ cơ cấu bên trong trước những tác động cơ học từ môi trường.

Chất lượng gia công thân van ảnh hưởng trực tiếp đến khả năng làm kín và độ chính xác khi chuyển mạch. Nếu lòng van bị xước, biến dạng hoặc bám nhiều cặn bẩn, con trượt có thể di chuyển khó khăn, khiến van hoạt động không ổn định.

Khi lựa chọn thân van, cần xem xét áp suất làm việc, nhiệt độ môi trường, chất lượng khí nén và yêu cầu chống ăn mòn. Không nên chỉ dựa vào vật liệu bên ngoài mà bỏ qua khả năng tương thích của các chi tiết làm kín bên trong.

Con trượt (Spool hoặc trục van)

Con trượt là bộ phận quan trọng quyết định khả năng đảo chiều dòng khí của van khí nén 4/2. Chi tiết này thường có dạng hình trụ, được lắp trong lòng thân van và có thể dịch chuyển theo phương thiết kế.

Trên bề mặt con trượt có các rãnh, bậc hoặc khoang được bố trí theo sơ đồ phân phối khí. Khi con trượt thay đổi vị trí, những vùng thông khí và vùng ngăn cách giữa các cửa cũng thay đổi theo.

Chức năng chính của con trượt gồm:

• Mở đường cấp khí từ P đến một trong hai cửa làm việc.

• Kết nối cửa làm việc còn lại với cửa xả R.

• Chuyển đổi đường thông khí khi nhận tín hiệu điều khiển.

• Ngăn cách các khoang khí theo trạng thái thiết kế của van.

Ví dụ, tại một vị trí làm việc, van có thể kết nối P với A và đồng thời nối B với R. Khi con trượt chuyển sang vị trí còn lại, đường thông khí có thể đổi thành P nối với B và A nối với R.

Sự thay đổi này cho phép điều khiển hướng chuyển động của xi lanh tác động kép. Tuy nhiên, sơ đồ thông khí cụ thể cần được xác nhận theo ký hiệu và tài liệu của từng model.

Để con trượt vận hành ổn định, bề mặt tiếp xúc phải được gia công chính xác, đồng thời duy trì khe hở phù hợp với thiết kế. Nếu bụi bẩn, dầu không tương thích hoặc cặn bám tích tụ trong lòng van, con trượt có thể bị kẹt hoặc chuyển động chậm.

Lò xo hồi vị

Lò xo hồi vị được trang bị trên những dòng van có cơ chế tự đưa con trượt về vị trí mặc định khi lực điều khiển mất đi.

Khi van nhận tín hiệu tác động, con trượt dịch chuyển và nén hoặc làm thay đổi trạng thái làm việc của lò xo. Khi tín hiệu điều khiển ngừng tác động, lực đàn hồi của lò xo giúp đưa cơ cấu trở lại vị trí ban đầu.

Bộ phận này có các nhiệm vụ chính:

• Đưa con trượt về vị trí mặc định sau khi ngừng tác động.

• Hỗ trợ duy trì trạng thái làm việc theo thiết kế.

• Giúp van chuyển đổi trạng thái một cách nhất quán trong điều kiện vận hành phù hợp.

Lò xo hồi vị thường được chế tạo từ thép lò xo hoặc vật liệu có tính đàn hồi phù hợp với yêu cầu kỹ thuật. Độ cứng, hành trình và khả năng chịu mỏi phải tương thích với cơ cấu van.

Sau thời gian dài hoạt động, lò xo có thể suy giảm độ đàn hồi, biến dạng hoặc gãy. Khi đó, van có thể không trở về vị trí mặc định, gây ảnh hưởng đến chuyển động của xi lanh và chu trình tự động hóa.

Cần lưu ý rằng không phải tất cả van khí nén 4/2 đều sử dụng lò xo hồi vị. Một số model dùng hai tín hiệu điều khiển hoặc cơ cấu chốt giữ trạng thái, vì vậy phải kiểm tra đúng cấu hình sản phẩm trước khi sửa chữa.

Bộ phận điều khiển van

Bộ phận điều khiển tạo lực tác động để dịch chuyển con trượt, giúp van chuyển đổi giữa hai vị trí làm việc. Cấu tạo cụ thể phụ thuộc vào phương pháp điều khiển mà nhà sản xuất lựa chọn.

Van khí nén 4 2 điều khiển điện từ

Ở loại van này, cuộn dây điện từ tạo ra từ trường khi được cấp điện. Lực điện từ tác động lên lõi sắt hoặc cơ cấu truyền động, làm dịch chuyển bộ phận điều khiển và thay đổi vị trí con trượt.

Các chi tiết thường gặp gồm cuộn coil, lõi từ, phần ứng và cơ cấu truyền lực. Một số thiết kế sử dụng van điều khiển phụ để hỗ trợ dịch chuyển con trượt chính.

Ưu điểm của phương pháp này là dễ tích hợp với PLC, cảm biến và hệ thống điều khiển tự động. Tuy nhiên, cần lựa chọn đúng điện áp, công suất, chu kỳ làm việc và điều kiện môi trường của cuộn coil.

Van khí nén 4/2 điều khiển bằng khí nén

Loại van này sử dụng áp lực khí nén tác động lên piston hoặc bề mặt điều khiển để dịch chuyển con trượt. Phương pháp này phù hợp với những hệ thống đã có sẵn nguồn khí điều khiển và yêu cầu hạn chế sử dụng tín hiệu điện tại vị trí lắp đặt.

Khi lựa chọn, cần kiểm tra áp suất điều khiển tối thiểu, mức áp suất cho phép và khả năng tương thích với nguồn khí của hệ thống.

Van khí nén 4 2 điều khiển cơ học

Cơ cấu điều khiển có thể là cần gạt, nút nhấn hoặc con lăn. Người vận hành hoặc bộ phận cơ khí tác động trực tiếp lên cơ cấu này để làm thay đổi trạng thái van.

Loại van cơ học thường được sử dụng trong các cơ cấu liên động, hệ thống điều khiển đơn giản hoặc vị trí cần nhận tín hiệu trực tiếp từ chuyển động của máy.

Mỗi phương pháp điều khiển có ưu điểm riêng. Việc lựa chọn nên dựa trên yêu cầu tự động hóa, tần suất chuyển mạch, điều kiện lắp đặt và khả năng bảo trì.

Gioăng phớt làm kín

Gioăng phớt là nhóm chi tiết có nhiệm vụ hạn chế rò rỉ khí giữa các khoang bên trong van và tại những vị trí kết nối phù hợp với thiết kế.

Vật liệu làm kín thường gặp gồm cao su NBR, FKM hoặc những loại polymer kỹ thuật khác. Mỗi vật liệu có khả năng chịu nhiệt, chống mài mòn và tương thích hóa chất khác nhau.

Các chức năng quan trọng của gioăng phớt gồm:

• Hạn chế khí nén rò rỉ ra bên ngoài.

• Ngăn dòng khí đi qua những vị trí không được thiết kế để thông nhau.

• Hỗ trợ duy trì áp suất cần thiết cho quá trình điều khiển.

• Giảm nguy cơ suy giảm hiệu suất do mất khí hoặc làm kín không đạt yêu cầu.

Gioăng phớt có thể bị lão hóa, chai cứng, rách hoặc biến dạng sau thời gian dài sử dụng. Chất lượng khí nén kém, nhiệt độ không phù hợp và việc sử dụng chất bôi trơn không tương thích cũng có thể làm giảm tuổi thọ của chi tiết.

Khi phát hiện tiếng xì khí bất thường hoặc cơ cấu chấp hành hoạt động yếu, cần kiểm tra vị trí rò rỉ trước khi kết luận gioăng phớt bị hỏng. Nếu cần thay thế, phải sử dụng đúng kích thước và vật liệu tương thích với model van.

Các chi tiết phụ trợ khác

Ngoài những bộ phận chính kể trên, van khí nén 4/2 có thể bao gồm một số chi tiết phụ trợ tùy theo kết cấu.

• Đế van hoặc cổng kết nối: Dùng để lắp van với đường ống, ống dẫn khí hoặc cụm phân phối khí.

• Nắp van: Bảo vệ các chi tiết bên trong và hỗ trợ định vị cơ cấu điều khiển.

• Đầu nối khí: Tạo liên kết giữa van và đường ống dẫn khí nén.

• Bộ giảm thanh: Có thể lắp tại cửa xả để giảm tiếng ồn do khí thoát ra.

• Đầu nối điện: Có trên các model điện từ, giúp kết nối nguồn điện và tín hiệu điều khiển.

Không phải model nào cũng có đầy đủ các chi tiết này. Vì vậy, cần tham khảo bản vẽ cấu tạo hoặc catalogue của nhà sản xuất để xác định đúng linh kiện cần kiểm tra và thay thế.

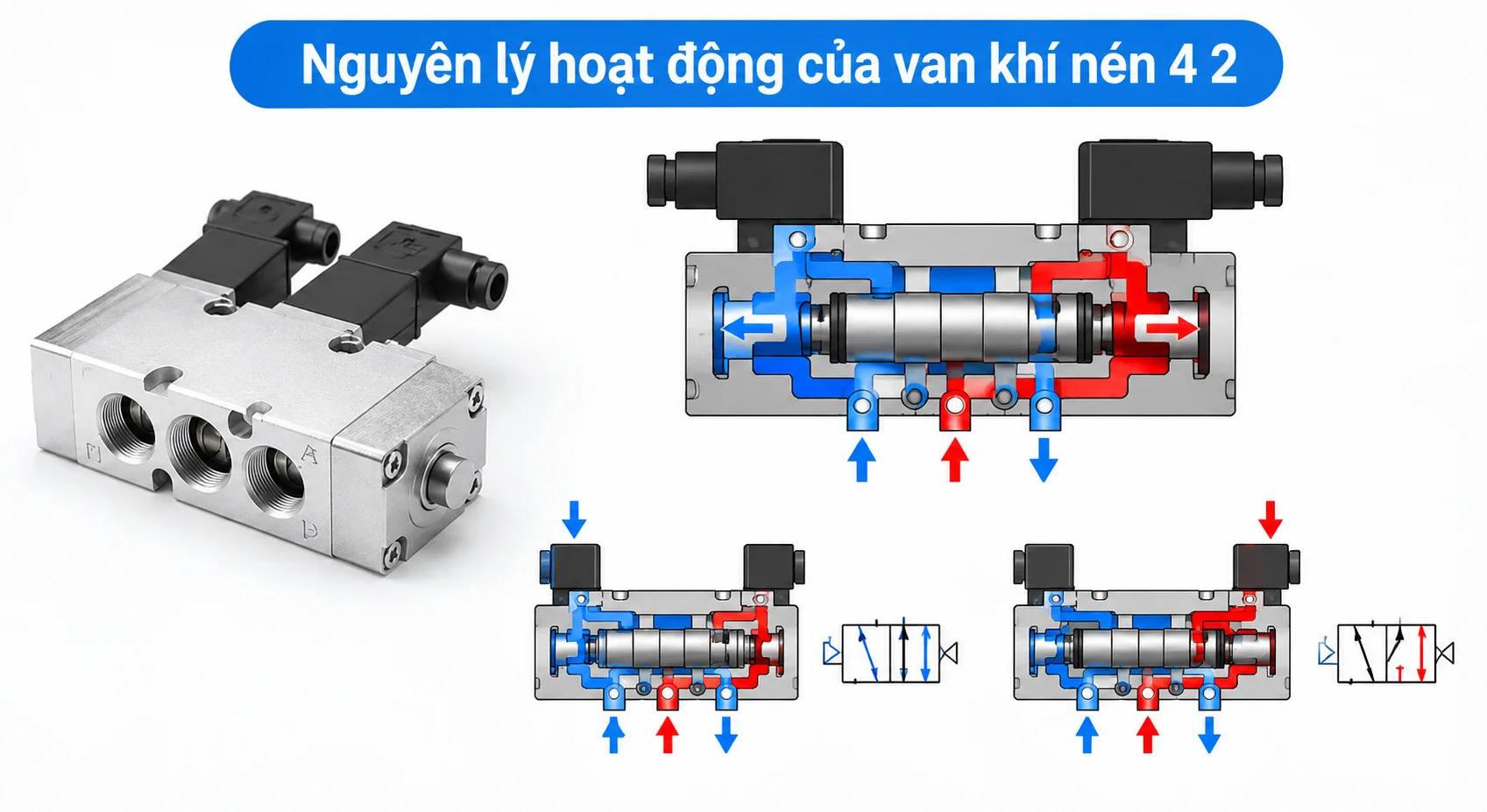

Các bộ phận phối hợp với nhau như thế nào?

Cấu tạo van khí nén 4/2 được thiết kế để các chi tiết phối hợp thành một cơ cấu điều khiển thống nhất. Thân van tạo đường dẫn, con trượt thay đổi đường thông khí, bộ phận điều khiển tạo lực dịch chuyển, còn gioăng phớt giúp duy trì độ kín.

Quá trình hoạt động có thể mô tả qua các bước sau:

Bước 1: Cấp khí nén vào van

Khí nén từ nguồn đi vào cửa P. Trạng thái ban đầu của van phụ thuộc vào thiết kế điều khiển và vị trí con trượt tại thời điểm đó.

Bước 2: Tiếp nhận tín hiệu điều khiển

Van nhận tín hiệu từ cuộn coil điện từ, nguồn khí điều khiển hoặc cơ cấu cơ học. Tín hiệu này tạo lực làm dịch chuyển con trượt.

Bước 3: Thay đổi đường thông khí

Khi con trượt chuyển vị trí, các đường dẫn bên trong van được thay đổi. Khí nén từ cửa P đi đến cửa A hoặc B theo sơ đồ thiết kế, trong khi khí ở cửa làm việc còn lại được dẫn về cửa xả.

Bước 4: Điều khiển cơ cấu chấp hành

Sự phân phối khí giữa hai phía của xi lanh tác động kép tạo ra chênh lệch lực, làm piston chuyển động theo hướng tương ứng. Khi trạng thái van thay đổi, hướng chuyển động của piston có thể đảo ngược.

Bước 5: Duy trì hoặc trở về trạng thái thiết kế

Tùy cấu hình, van có thể giữ vị trí, chuyển về vị trí mặc định nhờ lò xo hoặc thay đổi trạng thái khi nhận tín hiệu điều khiển tiếp theo.

Như vậy, hiệu quả làm việc của van không phụ thuộc vào một chi tiết riêng lẻ mà là kết quả phối hợp giữa cơ cấu điều khiển, con trượt, thân van và hệ thống làm kín.

Những yếu tố ảnh hưởng đến độ bền của van khí nén 4 2

Tuổi thọ của van khí nén 4/2 chịu ảnh hưởng bởi điều kiện làm việc, chất lượng khí nén và cách lắp đặt. Một số yếu tố cần chú ý gồm:

Chất lượng khí nén: Bụi bẩn, hơi nước và tạp chất có thể gây mài mòn, ăn mòn hoặc làm kẹt con trượt. Nên sử dụng hệ thống lọc và xử lý khí nén phù hợp với yêu cầu của nhà sản xuất.

Áp suất vận hành: Áp suất vượt giới hạn cho phép có thể làm hỏng gioăng phớt hoặc ảnh hưởng đến khả năng chuyển mạch. Ngược lại, áp suất không đủ cũng có thể khiến van điều khiển bằng khí nén không hoạt động đúng.

Lưu ý khi lựa chọn và bảo dưỡng van khí nén 4 2

Để van khí nén 4/2 hoạt động phù hợp với hệ thống, người sử dụng nên xem xét các tiêu chí sau:

• Số cửa và số vị trí: Xác nhận đúng loại van 4/2 theo sơ đồ mạch khí.

• Kiểu điều khiển: Lựa chọn điều khiển điện từ, khí nén hoặc cơ học theo yêu cầu vận hành.

• Áp suất và lưu lượng: Đối chiếu thông số của van với điều kiện làm việc thực tế.

• Kích thước kết nối: Bảo đảm tương thích với đường ống, đầu nối hoặc đế van.

• Vật liệu và độ kín: Chọn theo chất lượng khí nén, nhiệt độ và môi trường lắp đặt.

• Khả năng bảo trì: Ưu tiên sản phẩm có catalogue rõ ràng, phụ tùng phù hợp và hướng dẫn bảo dưỡng đầy đủ.

Khi bảo dưỡng, cần ngắt nguồn điện nếu có, khóa nguồn khí và xả áp an toàn trước khi tháo van. Không nên tháo các bộ phận khi hệ thống vẫn còn áp suất, bởi khí nén tích trữ có thể gây nguy hiểm.

Sau khi kiểm tra, cần lắp lại đúng vị trí, xác nhận các kết nối và thử nghiệm trong điều kiện kiểm soát trước khi đưa thiết bị trở lại hoạt động. Việc vệ sinh hoặc bôi trơn chỉ nên thực hiện theo hướng dẫn của nhà sản xuất, tránh dùng chất có thể làm hỏng gioăng phớt.

Kết luận

Cấu tạo van khí nén 4 2 gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng phân phối và đảo chiều dòng khí. Trong đó, thân van tạo đường dẫn, con trượt quyết định trạng thái thông khí, bộ phận điều khiển tạo lực chuyển mạch, lò xo hồi vị hỗ trợ đưa van về vị trí mặc định ở những model có trang bị, còn gioăng phớt bảo đảm độ kín.

Hiểu rõ chức năng từng bộ phận giúp người dùng lựa chọn thiết bị phù hợp, nhận biết nguyên nhân hư hỏng và thực hiện bảo dưỡng hiệu quả hơn. Khi lựa chọn van khí nén 4/2 cho hệ thống công nghiệp, cần đối chiếu đầy đủ thông số kỹ thuật, sơ đồ cửa khí và hướng dẫn của nhà sản xuất để bảo đảm khả năng vận hành ổn định, an toàn và lâu dài.
