Van Lọc Khí Nén Có Tác Dụng Gì Đối Với Máy Nén Khí Và Thiết Bị Công Nghiệp?

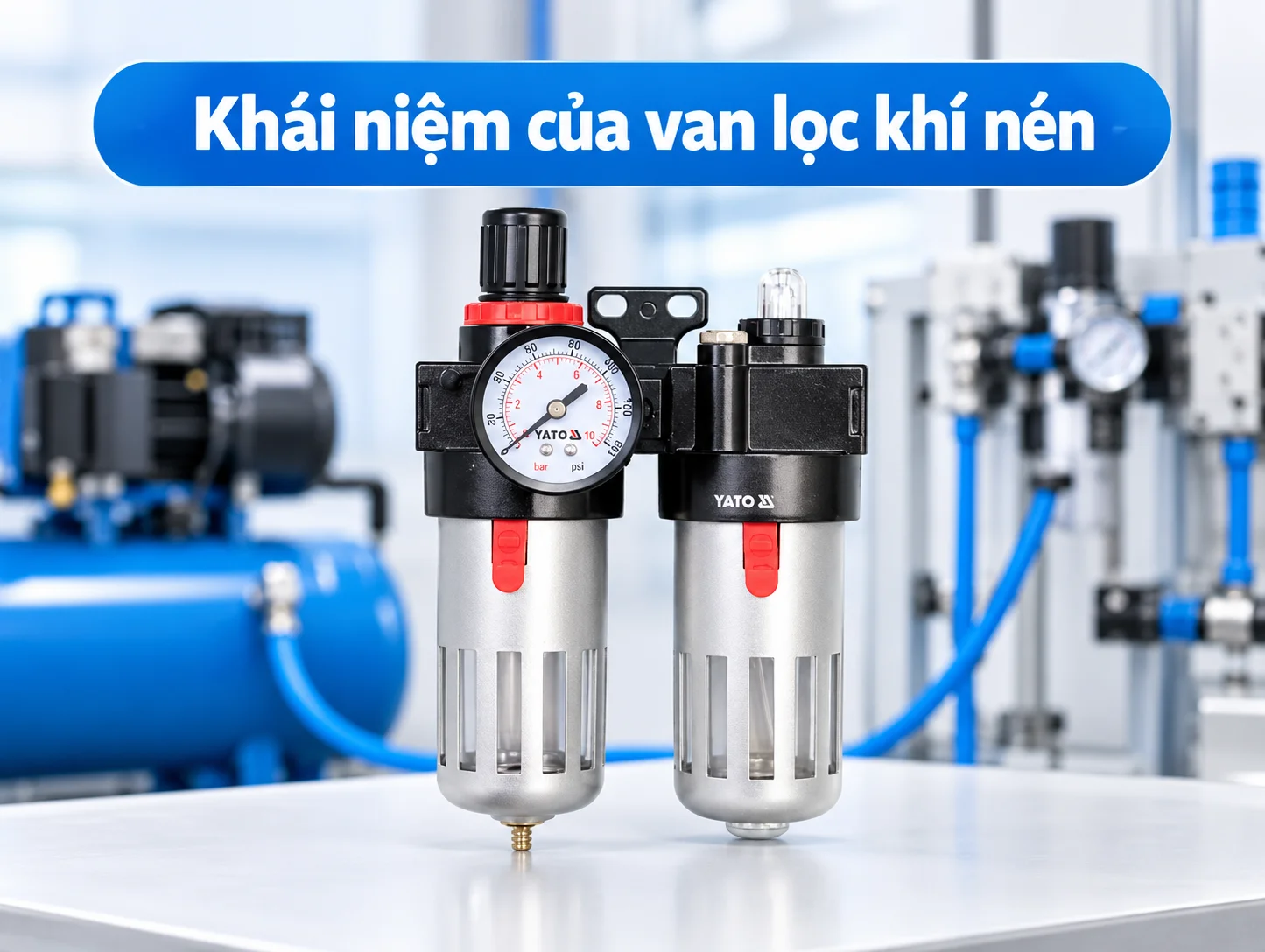

Tổng quan về van lọc khí nén

Van lọc khí nén, còn được gọi phổ biến là bộ lọc khí nén, là thiết bị được lắp đặt trong hệ thống khí nén nhằm loại bỏ bụi bẩn, cặn rắn, nước ngưng tụ và một phần tạp chất có trong dòng khí. Nhờ đó, khí nén cung cấp đến các thiết bị sử dụng đạt độ sạch phù hợp, góp phần duy trì hiệu suất vận hành và hạn chế hư hỏng trong quá trình sản xuất.

Trong môi trường công nghiệp, khí nén được sử dụng rộng rãi để vận hành xi lanh, van điều khiển, súng phun sơn, dụng cụ khí nén và các dây chuyền tự động hóa. Tuy nhiên, khí sau khi nén có thể chứa hơi nước, dầu từ máy nén, bụi và các hạt ô nhiễm phát sinh trong đường ống. Nếu không được xử lý phù hợp, những tạp chất này có thể ảnh hưởng đến độ chính xác, độ bền và độ tin cậy của thiết bị.

Vì vậy, việc lựa chọn bộ lọc khí nén phù hợp là một trong những giải pháp quan trọng để nâng cao chất lượng khí, giảm chi phí bảo trì và duy trì hoạt động ổn định cho hệ thống.

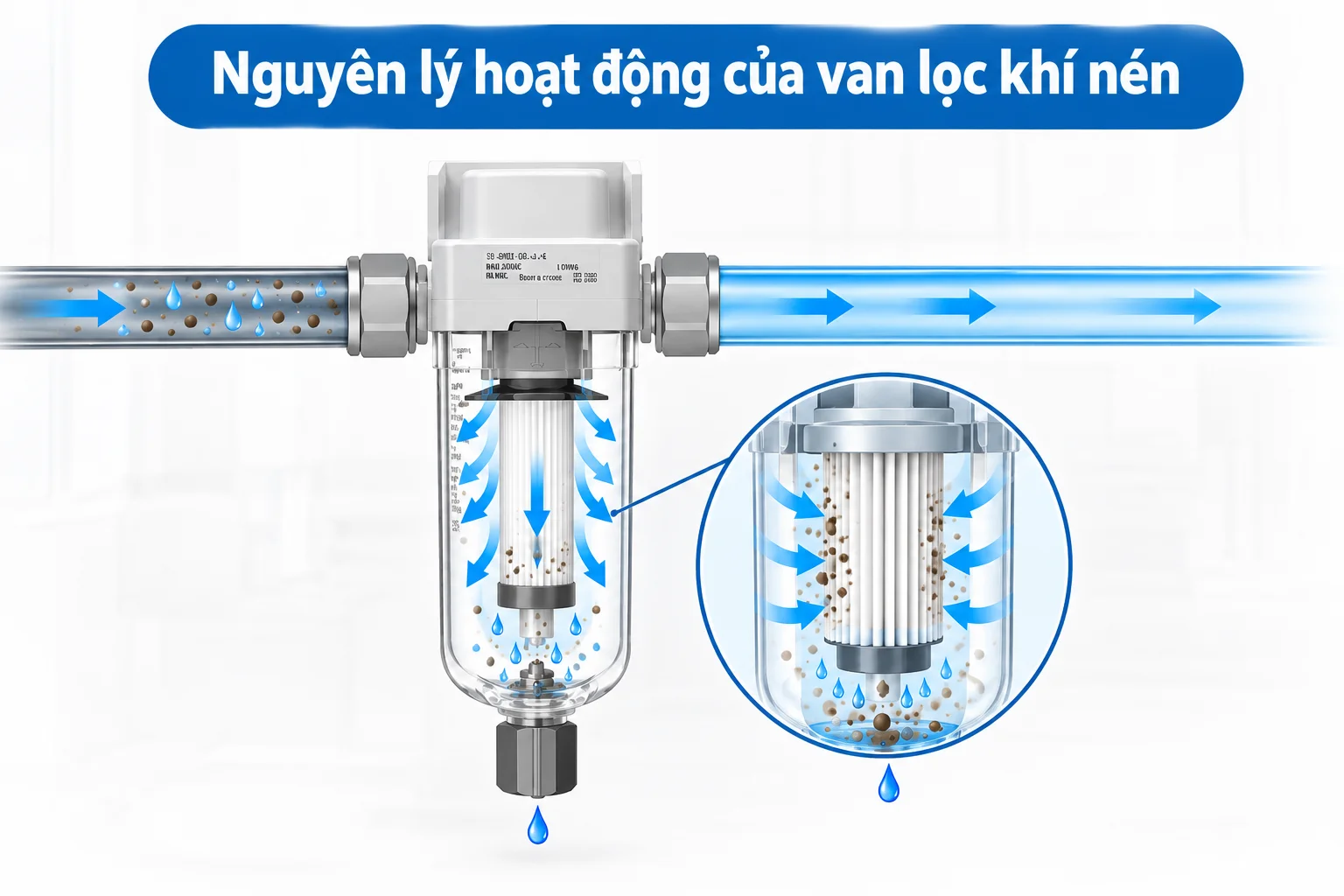

Van lọc khí nén hoạt động như thế nào?

Khi khí nén đi vào bộ lọc, dòng khí được dẫn qua phần tử lọc hoặc cơ cấu tách nước. Các hạt bụi và cặn rắn có kích thước phù hợp sẽ bị giữ lại trên vật liệu lọc. Đối với loại lọc có cơ cấu tách nước, các giọt nước và một phần chất lỏng bị cuốn theo dòng khí được tách ra, sau đó tích tụ trong cốc chứa để xả bỏ.

Một số bộ lọc chuyên dụng còn sử dụng phần tử lọc tinh để loại bỏ các hạt nhỏ hơn. Trong khi đó, việc loại bỏ hơi nước dạng khí hoặc hơi dầu đòi hỏi thiết bị xử lý chuyên biệt, chẳng hạn như máy sấy khí, bộ lọc hấp phụ hoặc bộ lọc than hoạt tính tùy theo yêu cầu.

Cần phân biệt rằng bộ lọc khí nén thông thường không thể loại bỏ hoàn toàn mọi dạng tạp chất. Hiệu quả xử lý phụ thuộc vào cấp lọc, cấu tạo thiết bị, lưu lượng và điều kiện vận hành.

Tác dụng của bộ lọc khí nén đối với máy nén khí và thiết bị công nghiệp

Loại bỏ bụi bẩn và tạp chất trong dòng khí

Trong quá trình vận hành, bụi có thể đi vào hệ thống từ môi trường hút khí, trong khi cặn gỉ sét và mạt kim loại có thể phát sinh từ đường ống hoặc các chi tiết bên trong hệ thống. Nếu những tạp chất này đi đến thiết bị đầu cuối, chúng có thể làm tắc các lỗ tiết lưu, ảnh hưởng đến cơ cấu đóng mở hoặc gây mài mòn bề mặt làm việc.

Van lọc khí nén giúp giữ lại các hạt bụi và cặn rắn theo khả năng của phần tử lọc. Nhờ đó, khí nén đi đến các thiết bị được làm sạch ở mức phù hợp với yêu cầu sử dụng.

Tác dụng này đặc biệt quan trọng đối với các hệ thống có nhiều van điện từ, xi lanh khí nén và cơ cấu điều khiển chính xác. Khi nguồn khí được lọc tốt, nguy cơ tắc nghẽn và gián đoạn hoạt động do tạp chất có thể giảm đáng kể.

Tách nước ngưng tụ và hạn chế ăn mòn

Không khí môi trường luôn chứa một lượng hơi nước nhất định. Khi được nén và làm mát, một phần hơi nước có thể ngưng tụ thành chất lỏng trong bình chứa, đường ống và các thiết bị xử lý khí.

Nếu nước ngưng tụ tích tụ lâu ngày, các chi tiết kim loại có thể bị ăn mòn, gioăng làm kín bị ảnh hưởng và các thiết bị khí nén hoạt động không ổn định. Nước cũng có thể làm giảm chất lượng sản phẩm trong những quy trình nhạy cảm với độ ẩm.

Bộ lọc khí nén có chức năng tách nước giúp loại bỏ các giọt nước lỏng bị cuốn theo dòng khí. Tuy nhiên, thiết bị này không nhất thiết loại bỏ được hơi nước vẫn tồn tại ở trạng thái khí. Nếu cần khí có điểm sương thấp, hệ thống cần được trang bị máy sấy khí phù hợp.

Kết hợp bộ lọc, thiết bị xả nước ngưng và máy sấy khí đúng cách sẽ giúp kiểm soát độ ẩm hiệu quả hơn.

Hạn chế ảnh hưởng của dầu và chất bẩn dạng sương

Ở một số hệ thống sử dụng máy nén khí có dầu, dòng khí có thể chứa các hạt dầu dạng sương hoặc hơi dầu. Nếu không được xử lý, dầu có thể bám vào bề mặt làm việc, làm bẩn sản phẩm hoặc ảnh hưởng đến các thiết bị yêu cầu khí sạch.

Bộ lọc khí nén thông thường có thể giữ lại một phần giọt dầu lỏng, nhưng không thể mặc định loại bỏ hoàn toàn dầu dạng sương hoặc hơi dầu. Đối với yêu cầu cao hơn, cần sử dụng bộ lọc kết tụ chuyên dụng và có thể cần bộ lọc hấp phụ than hoạt tính.

Trong các ngành thực phẩm, dược phẩm và điện tử, cần xác định rõ yêu cầu chất lượng khí nén, phương pháp kiểm soát dầu và tiêu chuẩn vệ sinh áp dụng. Không nên chỉ dựa vào việc lắp một bộ lọc thông thường để kết luận khí đã đạt chất lượng cần thiết.

Bảo vệ van điều khiển và xi lanh khí nén

Van điện từ, van đảo chiều và xi lanh là những thiết bị phổ biến trong hệ thống tự động hóa. Các chi tiết này cần nguồn khí nén có chất lượng phù hợp để vận hành ổn định.

Bụi bẩn có thể làm tắc các đường dẫn khí nhỏ, gây kẹt cơ cấu hoặc ảnh hưởng đến khả năng làm kín. Nước ngưng tụ cũng có thể làm tăng nguy cơ ăn mòn và gây trục trặc ở một số bộ phận.

Khi được lắp đặt đúng vị trí, bộ lọc khí nén giúp hạn chế lượng tạp chất đi vào thiết bị đầu cuối. Nhờ đó, hệ thống có thể giảm nguy cơ dừng máy ngoài kế hoạch và hạn chế nhu cầu sửa chữa.

Đối với các thiết bị có yêu cầu cao về độ sạch, cần lựa chọn cấp lọc theo khuyến nghị của nhà sản xuất thay vì sử dụng một loại lọc chung cho toàn bộ hệ thống.

Duy trì hiệu suất vận hành của hệ thống khí nén

Tạp chất tích tụ có thể làm giảm tiết diện dòng chảy, gây cản trở lưu thông và ảnh hưởng đến khả năng đáp ứng của thiết bị. Chất lượng khí không phù hợp cũng có thể khiến một số cơ cấu hoạt động thiếu ổn định.

Bộ lọc khí nén giúp hạn chế lượng chất bẩn đi sâu vào đường ống và thiết bị sử dụng. Tuy nhiên, phần tử lọc bị bẩn hoặc chọn sai kích thước cũng có thể gây sụt áp lớn.

Vì vậy, để duy trì hiệu suất, cần lựa chọn bộ lọc có lưu lượng phù hợp, theo dõi chênh lệch áp suất và thay phần tử lọc khi đến giới hạn bảo dưỡng. Một hệ thống lọc tốt không chỉ cần khả năng giữ tạp chất mà còn phải đáp ứng lưu lượng với mức tổn thất áp suất hợp lý.

Kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì

Việc sửa chữa van điều khiển, thay gioăng xi lanh hoặc xử lý sự cố trên dây chuyền sản xuất có thể làm phát sinh chi phí nhân công và thời gian dừng máy. Trong một số trường hợp, sự cố khí nén còn ảnh hưởng đến chất lượng sản phẩm hoặc tiến độ giao hàng.

Bằng cách hạn chế bụi, nước và các chất bẩn phù hợp với cấp lọc, bộ lọc khí nén góp phần bảo vệ thiết bị và giảm nguy cơ hư hỏng liên quan đến ô nhiễm khí.

Hiệu quả kinh tế phụ thuộc vào cách thiết kế hệ thống, chế độ bảo trì và chất lượng thiết bị. Do đó, cần kết hợp lọc khí với kiểm tra rò rỉ, xả nước ngưng, bảo dưỡng máy nén và giám sát áp suất để đạt hiệu quả lâu dài.

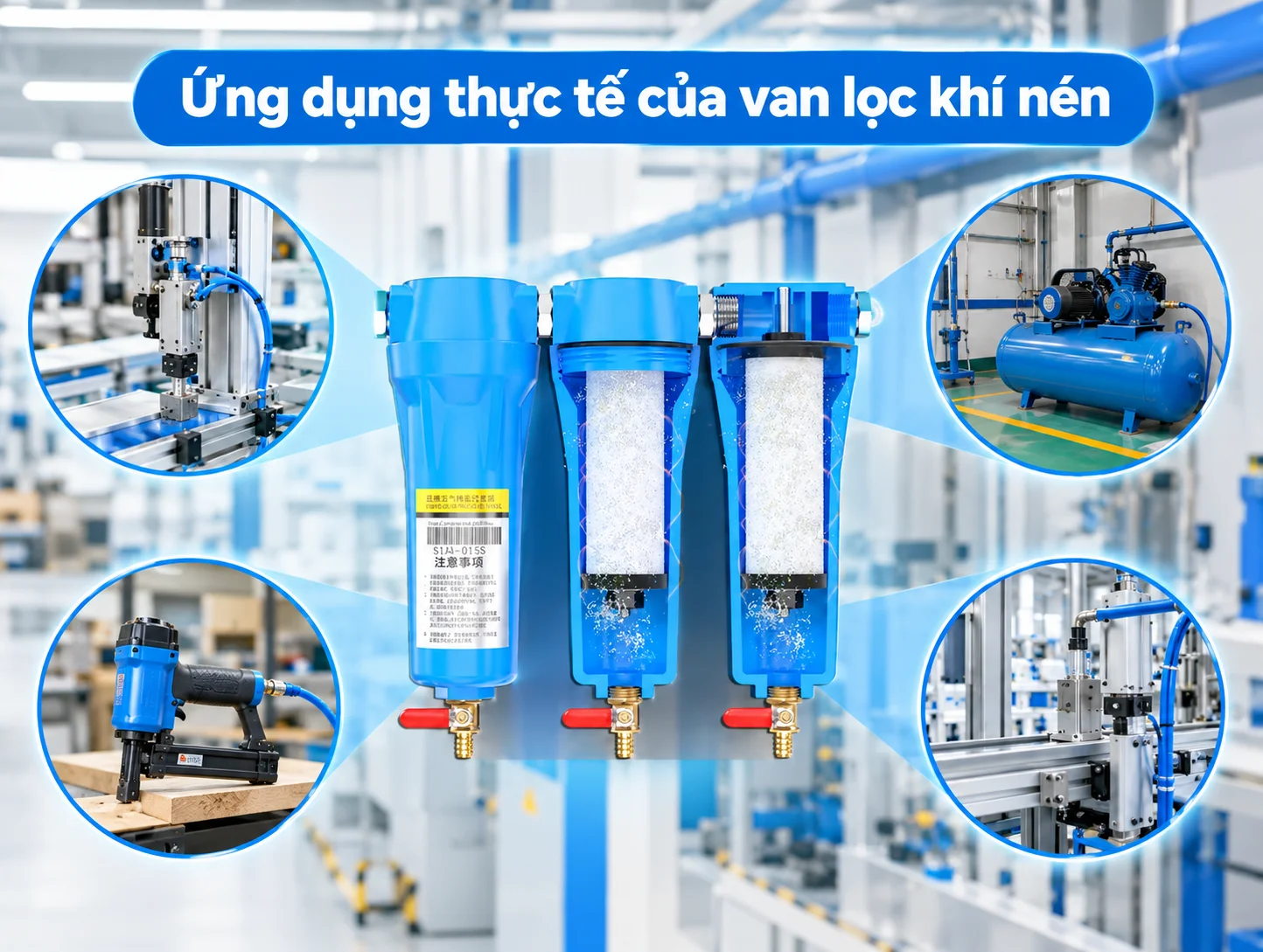

Ứng dụng của van lọc khí nén trong các ngành công nghiệp

Dây chuyền sản xuất và tự động hóa

Trong dây chuyền tự động hóa, khí nén thường được sử dụng để điều khiển xi lanh, cơ cấu kẹp, van điện từ và bộ truyền động. Van lọc khí nén giúp giảm lượng tạp chất đi vào các thiết bị này, góp phần duy trì chu kỳ hoạt động ổn định.

Tại các vị trí có nhiều thiết bị sử dụng khí, doanh nghiệp có thể bố trí bộ lọc trung tâm kết hợp với bộ lọc cục bộ tại những thiết bị yêu cầu chất lượng khí cao hơn.

Ngành sơn và xử lý bề mặt

Trong quá trình phun sơn, nước hoặc dầu lẫn trong khí nén có thể gây khuyết tật bề mặt, làm giảm độ đồng đều và ảnh hưởng đến chất lượng lớp phủ.

Vì vậy, hệ thống phun sơn thường cần các thiết bị lọc và tách nước phù hợp. Nếu yêu cầu chất lượng bề mặt cao, cần xem xét thêm bộ lọc kết tụ, thiết bị sấy khí và giải pháp kiểm soát dầu theo yêu cầu công nghệ.

Ngành thực phẩm, dược phẩm và điện tử

Những ngành này có thể yêu cầu khí nén có giới hạn nghiêm ngặt về hạt bụi, nước, dầu hoặc vi sinh vật, tùy theo việc khí tiếp xúc trực tiếp hay gián tiếp với sản phẩm.

Trong trường hợp này, bộ lọc thông thường chỉ là một phần của hệ thống xử lý khí. Doanh nghiệp cần đánh giá toàn bộ quy trình, bao gồm máy nén, máy sấy, bộ lọc nhiều cấp, vật liệu đường ống và phương pháp kiểm tra chất lượng khí.

Nhà máy cơ khí và chế tạo máy

Khí nén được sử dụng cho súng thổi, dụng cụ khí nén, cơ cấu kẹp và thiết bị vận hành trong nhà máy cơ khí. Bộ lọc khí nén giúp hạn chế bụi và nước đi vào các thiết bị, đồng thời giảm nguy cơ tắc nghẽn hoặc mài mòn do tạp chất.

Đối với từng ứng dụng, cần cân nhắc cấp lọc, lưu lượng tiêu thụ và điều kiện môi trường để lựa chọn thiết bị phù hợp.

Cách lựa chọn van lọc khí nén phù hợp

Xác định lưu lượng khí nén

Lưu lượng là thông số quan trọng khi lựa chọn bộ lọc. Thiết bị có lưu lượng định mức thấp hơn nhu cầu thực tế có thể gây sụt áp và làm giảm hiệu suất vận hành.

Khi lựa chọn, cần căn cứ vào tổng lưu lượng tiêu thụ, áp suất làm việc, điều kiện đo lưu lượng và hệ số dự phòng phù hợp. Không nên chỉ dựa vào công suất động cơ của máy nén khí mà bỏ qua lưu lượng khí thực tế.

Kiểm tra áp suất làm việc

Bộ lọc phải có áp suất làm việc cho phép phù hợp với áp suất lớn nhất của hệ thống. Cần kiểm tra thông số trên nhãn sản phẩm và tài liệu kỹ thuật của nhà sản xuất.

Ngoài áp suất bình thường, cần xem xét các tình huống áp suất tăng bất thường và tuân thủ yêu cầu an toàn của hệ thống khí nén.

Lựa chọn cấp lọc

Cấp lọc cần phù hợp với mức độ sạch yêu cầu của thiết bị đầu cuối. Bộ lọc thô thường được sử dụng để giữ các hạt lớn và tách nước lỏng; bộ lọc tinh hoặc lọc kết tụ có thể cần thiết khi phải loại bỏ các hạt nhỏ hoặc giọt dầu dạng sương.

Nếu cần loại bỏ hơi dầu hoặc kiểm soát độ ẩm sâu, phải bổ sung công nghệ xử lý tương ứng. Việc lắp quá nhiều cấp lọc không cần thiết có thể làm tăng chi phí đầu tư và tổn thất áp suất.

Xem xét kiểu kết nối và điều kiện lắp đặt

Bộ lọc khí nén có thể sử dụng kết nối ren hoặc kết nối khác tùy theo thiết kế. Kích thước cổng nối cần tương thích với đường ống và lưu lượng yêu cầu.

Ngoài ra, cần bảo đảm có đủ không gian để tháo cốc lọc, thay phần tử lọc và xả nước ngưng. Với thiết bị có cốc nhựa, cần kiểm tra giới hạn áp suất, nhiệt độ và khả năng tương thích hóa học theo hướng dẫn của nhà sản xuất.

Hướng dẫn lắp đặt và bảo trì van lọc khí nén

Trước khi lắp đặt, cần ngắt nguồn cấp khí, cô lập hệ thống và xả áp an toàn theo quy trình. Kiểm tra chiều dòng chảy theo mũi tên trên thân thiết bị nếu nhà sản xuất có quy định.

Bộ lọc nên được lắp tại vị trí thuận tiện cho kiểm tra và bảo dưỡng. Đối với loại có cốc chứa nước ngưng, cần bố trí đúng tư thế theo hướng dẫn để bảo đảm khả năng tách và thu gom chất lỏng.

Trong quá trình vận hành, nên kiểm tra định kỳ các nội dung sau:

• Tình trạng bụi bẩn và nước ngưng trong cốc lọc.

• Hoạt động của van xả nước tự động hoặc thủ công.

• Chênh lệch áp suất trước và sau bộ lọc nếu có thiết bị giám sát.

• Tình trạng gioăng làm kín, cốc lọc và các mối nối.

• Thời điểm vệ sinh hoặc thay phần tử lọc theo khuyến nghị của nhà sản xuất.

Nếu phát hiện áp suất đầu ra giảm bất thường, cần kiểm tra phần tử lọc, lưu lượng tiêu thụ, rò rỉ và các thiết bị khác trong hệ thống. Không nên tự ý tháo bộ lọc khi đường ống vẫn còn áp suất.

Những lưu ý khi sử dụng van lọc khí nén

Để hệ thống hoạt động ổn định, cần tránh một số sai lầm phổ biến như chọn bộ lọc quá nhỏ, không xả nước ngưng, sử dụng phần tử lọc đã bão hòa hoặc bỏ qua yêu cầu chất lượng khí của thiết bị đầu cuối.

Ngoài ra, không nên nhầm lẫn giữa bộ lọc khí nén và bộ lọc điều áp. Bộ lọc có nhiệm vụ giữ tạp chất và hỗ trợ tách chất lỏng; bộ điều áp có nhiệm vụ duy trì áp suất đầu ra theo giá trị cài đặt. Trong thực tế, hai chức năng này thường được tích hợp trong bộ lọc điều áp FR.

Nếu cần bổ sung dầu bôi trơn cho một số thiết bị khí nén, có thể sử dụng bộ bôi trơn chuyên dụng trong cụm FRL khi thiết bị yêu cầu. Tuy nhiên, không phải hệ thống nào cũng cần bôi trơn bằng dầu; cần tuân thủ hướng dẫn của nhà sản xuất thiết bị sử dụng khí.

Kết luận

Van lọc khí nén đóng vai trò quan trọng trong việc cải thiện chất lượng khí cấp cho máy nén khí và các thiết bị công nghiệp. Thiết bị giúp giữ lại bụi bẩn, tách nước ngưng tụ và hỗ trợ loại bỏ một phần chất bẩn dạng lỏng, từ đó hạn chế nguy cơ tắc nghẽn, ăn mòn và hư hỏng thiết bị.

Để đạt hiệu quả sử dụng, doanh nghiệp cần lựa chọn bộ lọc theo lưu lượng, áp suất, cấp lọc và yêu cầu của ứng dụng. Đồng thời, cần kết hợp với máy sấy khí hoặc bộ lọc chuyên dụng khi cần kiểm soát hơi nước, dầu và các chất ô nhiễm ở mức cao hơn.

Việc lắp đặt đúng kỹ thuật, kiểm tra chênh lệch áp suất và bảo trì định kỳ sẽ giúp hệ thống khí nén vận hành tin cậy, giảm thời gian dừng máy và tối ưu chi phí trong quá trình sản xuất.
