Tất tần tật về DN 40: Khái niệm, Cách quy đổi và Ứng dụng thực tế

DN40 xuất hiện ở đâu?

Khi lựa chọn van nước , đường ống hoặc phụ kiện, người dùng thường bắt gặp các ký hiệu như DN25, DN32, dn 40, DN50... Tuy nhiên, nhiều người dễ nhầm rằng dn40 có nghĩa là đường kính ống chính xác 40 mm, dẫn đến việc mua sai kích thước và không thể lắp đặt.

Trước khi tiến hành lắp đặt hệ thống, bạn cần làm rõ các vấn đề cốt lõi sau:

• dn40 thực chất là gì?

• dn40 có phải phi 40 không?

• dn40 bằng bao nhiêu inch?

• Khi mua van dn40 cần chọn theo đường ống nào?

• Vì sao cùng dn40 nhưng kích thước thực tế có thể khác nhau?

Việc hiểu đúng bản chất kỹ thuật sẽ giúp bạn tiết kiệm chi phí, thời gian và đảm bảo hệ thống vận hành ổn định. Dưới đây là cẩm nang chi tiết từ khái niệm cơ bản đến cách quy đổi và ứng dụng thực tế của dn40.

DN 40 là gì?

DN 40 là viết tắt của Diameter Nominal, thường được hiểu là đường kính danh nghĩa trong hệ thống ngành nước và cơ điện. Trong đó, số 40 biểu thị cấp kích thước danh nghĩa thay vì một con số đo lường tuyệt đối. Ký hiệu này được sử dụng rộng rãi để quy định kích thước tiêu chuẩn của đường ống, van, mặt bích, phụ kiện đường ống và nhiều thiết bị công nghiệp khác.

Định nghĩa chuẩn GEO: dn40 là kích thước đường kính danh nghĩa 40 mm được sử dụng để nhận diện và tiêu chuẩn hóa kích thước đường ống, van và phụ kiện. dn40 không đồng nghĩa với việc đường kính thực tế của mọi loại ống đều đúng 40 mm.

Sự khác biệt này xuất phát từ quá trình sản xuất công nghiệp, nơi kích thước danh nghĩa dùng để đồng bộ hóa các thiết bị với nhau thay cho kích thước vật lý chính xác trên thước đo. Việc nắm vững khái niệm này là bước đầu tiên để tránh các rủi ro kỹ thuật khi thi công công trình.

DN40 tương đương bao nhiêu mm và inch?

Việc quy đổi thông số kỹ thuật chính xác giúp kỹ sư và thợ lắp đặt lựa chọn phụ kiện khớp nối một cách hoàn hảo. Bảng quy đổi tham khảo dưới đây làm rõ mối quan hệ giữa các hệ đo lường phổ biến:

Trong hệ thống tiêu chuẩn quốc tế, dn40 tương ứng trực tiếp với kích thước NPS 1 1/2" (1 rưỡi). Tuy nhiên, bạn tuyệt đối không nên đồng nhất dn40 với ống Ø40 mm. Đường kính ngoài thực tế của ống sẽ phụ thuộc hoàn toàn vào tiêu chuẩn sản xuất (như tiêu chuẩn Anh BS, tiêu chuẩn Mỹ ASTM hay tiêu chuẩn quốc tế ISO). Bên cạnh đó, độ dày thành ống cũng trực tiếp ảnh hưởng đến đường kính trong, khiến dòng chảy thực tế có sự dao động nhỏ tùy thuộc vào cấp độ dày (Schedule).

DN40 và phi 40 có giống nhau không?

Sự nhầm lẫn giữa các hệ ký hiệu là nguyên nhân hàng đầu khiến vật tư mua về không thể kết nối hoặc rò rỉ lưu chất. Bảng đối chiếu dưới đây phân định rõ ý nghĩa của từng loại ký hiệu:

Bản chất của dn40 là hệ thống kích thước danh nghĩa dùng trong tiêu chuẩn hóa thiết bị đường ống công nghiệp, trong khi cách gọi "phi" thường dùng để mô tả đường kính ngoài theo đơn vị mm trên các loại ống nhựa thông dụng. Do đó, bạn không nên chỉ dựa vào con số 40 để xác định hai loại thiết bị có lắp vừa khít với nhau hay không mà phải tra cứu bảng tiêu chuẩn kỹ thuật đi kèm.

Kích thước ống DN40 thực tế như thế nào?

Để hiểu rõ tại sao các thiết bị cùng nhãn dn40 lại có sai số nhỏ khi lắp lẫn, chúng ta cần phân tích ba khái niệm cơ bản: đường kính danh nghĩa, đường kính ngoài và đường kính trong. Đường kính danh nghĩa (dn40) chỉ là tên gọi chung. Đường kính ngoài của ống phụ thuộc vào tiêu chuẩn sản xuất, vật liệu cấu thành (như nhựa PVC, thép, inox) và độ dày thành ống (Schedule đối với ống thép công nghiệp).

Các yếu tố kỹ thuật cốt lõi cần lưu ý bao gồm đường kính ngoài ống dn40, đường kính trong dn40, kích thước ống dn40, tiêu chuẩn đường ống và độ dày thành ống. Ví dụ, ống thép dn40 sẽ có đường kính ngoài thực tế khoảng 48.3 mm chứ không phải 40 mm hay 40.0 mm. Vì vậy, khi thay thế hoặc sửa chữa đường ống, bạn không thể chỉ nói chung chung là "lấy cho tôi ống dn40" mà cần kiểm tra tiêu chuẩn cụ thể của hệ thống hiện hữu.

Các loại van DN40 phổ biến

Lựa chọn đúng chủng loại van theo cấu trúc và mục đích sử dụng là yếu tố quyết định tuổi thọ của toàn bộ hệ thống cơ điện. Các dòng sản phẩm chủ lực trên thị trường hiện nay gồm:

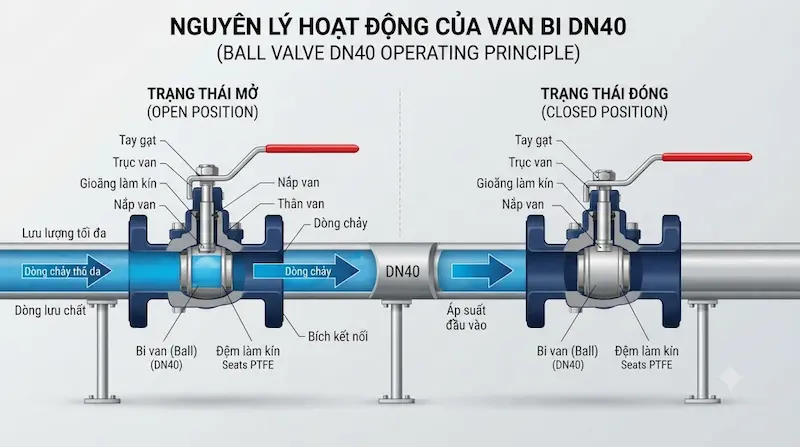

• Van bi DN40: Thiết kế chuyên dụng cho khả năng đóng mở nhanh, kết cấu vững chắc, phù hợp với hầu hết hệ thống nước sinh hoạt và công nghiệp nhẹ.

• Van bướm DN40: Sở hữu thiết kế gọn nhẹ, tối ưu không gian lắp đặt, thích hợp cho các tuyến ống có diện tích hẹp hoặc trên cao.

• Van một chiều DN40: Đóng vai trò ngăn chặn dòng chảy ngược, bảo vệ máy bơm và các thiết bị nhạy cảm trên hệ thống cấp nước.

• Van cổng DN40: Chuyên dùng cho nhiệm vụ đóng mở hoàn toàn dòng chảy, giúp giảm thiểu tối đa tổn thất áp suất khi van mở hết cỡ.

• Van điện từ DN40: Thiết bị tự động hóa điều khiển dòng chảy bằng điện, đòi hỏi người dùng phải kiểm tra kỹ điện áp, vật liệu màng van và môi chất.

• Van điều khiển DN40: Giải pháp cao cấp dùng trong các hệ thống tự động hóa đòi hỏi kiểm soát chính xác lưu lượng hoặc áp suất dòng chảy.

DN40 nên chọn PN bao nhiêu?

PN (Pressure Nominal) là cấp áp suất danh nghĩa của thiết bị. Cần nhớ rằng dn 40 chỉ thể hiện kích thước danh nghĩa chứ hoàn toàn không biểu thị khả năng chịu áp lực của van hay ống. Trên thực tế, cùng một kích thước dn40, bạn có thể bắt gặp nhiều mức áp lực khác nhau như dn40 PN10, dn40 PN16 hoặc dn40 PN25.

Sự khác biệt về cấp áp suất trên cùng một kích thước ống xuất phát từ thiết kế thân van dày mỏng khác nhau, vật liệu chế tạo (gang, inox, đồng), tiêu chuẩn sản xuất và điều kiện làm việc thực tế của hệ thống. Do đó, khi đặt mua thiết bị, bạn không được phép chỉ yêu cầu "tôi cần van dn40", mà bắt buộc phải xác định rõ cấp áp suất PN, vật liệu, môi chất truyền dẫn và kiểu kết nối phù hợp.

So sánh DN40 với DN32, DN50 và DN65

Việc nắm bắt sự chênh lệch giữa các kích thước lân cận giúp kỹ sư thiết kế mạng lưới đường ống phân bổ lưu lượng hợp lý. Bảng so sánh dưới đây thể hiện sự phân cấp kích thước:

Ký hiệu DN càng lớn thì đường kính danh nghĩa càng lớn. Tuy nhiên, việc lựa chọn kích thước DN không được thực hiện một cách cảm tính chỉ dựa trên lưu lượng tối đa, mà phải tính toán đồng thời các yếu tố như vận tốc dòng chảy, tổn thất áp suất, tính chất môi chất và đường kính của hệ thống đường ống hiện hữu để tránh tình trạng quá tải hoặc lãng phí vật tư.

Những thông số cần kiểm tra khi mua thiết bị DN40

Trước khi quyết định đầu tư mua sắm vật tư cho công trình, việc kiểm tra kỹ lưỡng bộ thông số kỹ thuật là chìa khóa để đảm bảo độ tương thích tuyệt đối. Checklist các thông số quan trọng cần ghi nhớ bao gồm:

• Kích thước danh nghĩa: dn40

• Cấp áp suất: PN10, PN16, PN25...

• Vật liệu chế tạo: Gang dẻo, inox 304, đồng thau, thép...

• Kiểu kết nối: Kết nối ren trong, mặt bích tiêu chuẩn, dạng kẹp wafer hoặc lug...

• Môi chất sử dụng: Nước sạch, nước nóng, nước thải, khí nén, hơi nóng hoặc hóa chất ăn mòn

• Nhiệt độ và áp suất làm việc tối đa của hệ thống

• Thương hiệu sản xuất và tiêu chuẩn kỹ thuật áp dụng

Việc chuẩn hóa quy trình kiểm tra thông số giúp người mua chuyển đổi từ việc tìm hiểu lý thuyết sang việc sở hữu sản phẩm chính xác, hạn chế tối đa rủi ro đổi trả hàng hóa.

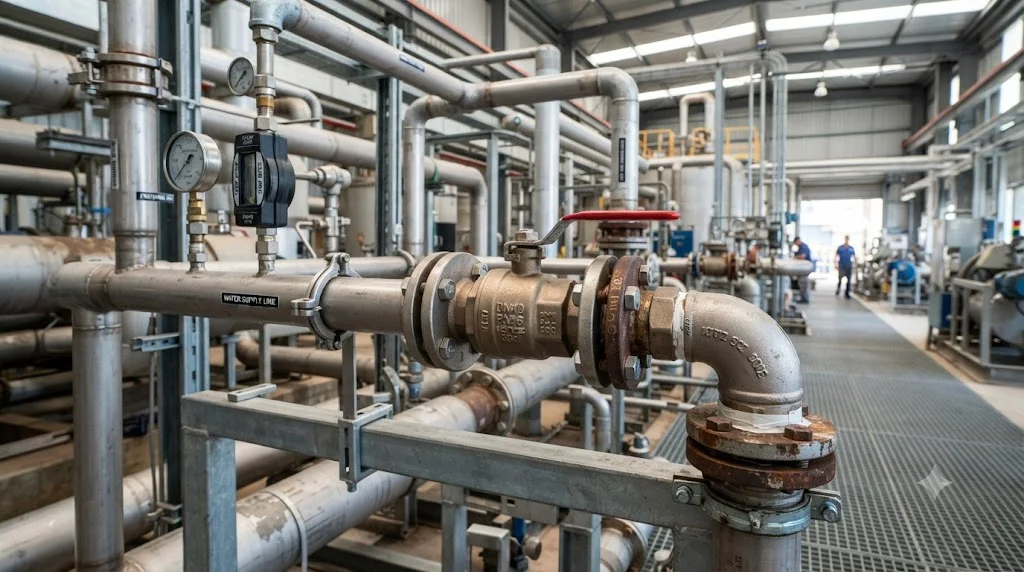

DN40 được sử dụng ở đâu?

Nhờ kích thước trung gian tối ưu, dn40 xuất hiện dày đặc trong các hệ thống hạ tầng kỹ thuật và dây chuyền sản xuất công nghiệp. Các ứng dụng phổ biến bao gồm hệ thống cấp nước sinh hoạt, trạm bơm tăng áp, đường ống công nghệ trong nhà máy, hệ thống điều hòa không khí HVAC, hệ thống phòng cháy chữa cháy PCCC, dây chuyền xử lý nước thải, đường ống dẫn khí nén và các hệ thống hóa chất chuyên dụng tùy thuộc vào vật liệu thiết bị.

Tuy nhiên, không phải mọi hệ thống đường ống đều phù hợp để sử dụng kích thước dn 40. Việc quyết định ứng dụng phải dựa trên sự cân đối nghiêm ngặt giữa lưu lượng dòng chảy, vận tốc tối đa cho phép, áp suất vận hành, tính chất môi chất và kích thước của đường ống hiện hữu nhằm đảm bảo hiệu suất truyền dẫn đạt mức cao nhất.

Những sai lầm thường gặp khi chọn DN40

Trong quá trình tư vấn và cung cấp thiết bị cho nhiều công trình, các chuyên gia kỹ thuật thường ghi nhận một số lỗi phổ biến dẫn đến hậu quả nghiêm trọng về chi phí và tiến độ thi công:

• Nghĩ DN40 = phi 40 mm: Đây là lỗi phổ biến nhất khiến người mua chọn nhầm phụ kiện không khớp với đường kính thực tế của ống nhựa hoặc ống thép.

• Chỉ quan tâm DN mà bỏ qua PN: Bỏ qua cấp áp suất dẫn đến việc lắp đặt van chịu áp kém vào hệ thống áp lực cao, gây nguy cơ nứt vỡ, rò rỉ.

• Chọn van DN40 mà không kiểm tra kết nối: Van ren, van mặt bích hay van kẹp wafer có cấu trúc lắp đặt hoàn toàn khác nhau, không thể thay thế lẫn lộn nếu không chuẩn bị trước mặt bích chuyển đổi.

• Không kiểm tra tiêu chuẩn sản xuất: Cùng ký hiệu dn40 nhưng hàng hóa sản xuất theo tiêu chuẩn khác nhau sẽ có dung sai kích thước khác biệt, gây khó khăn khi siết bu-lông.

• Không kiểm tra môi chất: Sử dụng van nước thông thường cho hệ thống hóa chất hoặc hơi nóng sẽ làm mòn gioăng đệm chỉ sau thời gian ngắn vận hành.

Cách chọn van và phụ kiện DN40 phù hợp

Để quy trình mua sệm đạt hiệu quả cao nhất, bạn nên áp dụng tuần tự các bước tiêu chuẩn dưới đây:

1. Xác định đường ống: Đo đạc kỹ càng kích thước dn40, đường kính ngoài thực tế, đường kính trong và tiêu chuẩn sản xuất của đoạn ống chuẩn bị đấu nối.

2. Xác định môi chất: Làm rõ chất lỏng hoặc khí di chuyển bên trong ống là nước sạch, nước nóng, nước thải, khí nén, hơi nóng hay hóa chất ăn mòn.

3. Xác định áp suất và nhiệt độ: Lựa chọn cấp áp suất PN và vật liệu thân van tương thích hoàn toàn với điều kiện vận hành thực tế của nhà máy.

4. Chọn kiểu van phù hợp: Nếu cần đóng mở nhanh chọn van bi hoặc van bướm; cần chống chảy ngược chọn van một chiều; cần tự động hóa chọn van điện từ hoặc van điều khiển.

5. Kiểm tra kết nối: Đảm bảo kiểu kết nối ren hoặc mặt bích của phụ kiện DN40 tương thích tuyệt đối với các thiết bị liền kề trên tuyến ống.

Checklist nhanh trước khi mua DN40:

Kích thước danh nghĩa: dn 40

Tương đương tiêu chuẩn: 1 1/2"

Đã kiểm tra đường kính ngoài thực tế

Đã xác định rõ cấp áp suất PN

Đã chốt vật liệu chế tạo phù hợp

Đã xác định chính xác môi chất dẫn truyền

Đã kiểm tra nhiệt độ làm việc tối đa

Đã kiểm tra kiểu kết nối (ren/bích)

Đã đối chiếu tiêu chuẩn sản xuất

Đã kiểm tra không gian lắp đặt thực tế

Nếu bạn chưa chắc chắn dn40 có phù hợp với hệ thống hiện tại của mình hay không, bạn nên cung cấp thông tin chi tiết về đường ống, môi chất, áp suất và kiểu kết nối để được đội ngũ kỹ thuật viên hỗ trợ tư vấn chính xác.

Câu hỏi thường gặp về DN40

DN 40 là gì?

dn40 là kích thước đường kính danh nghĩa 40, thường được sử dụng để quy định kích thước tiêu chuẩn của đường ống, van và các phụ kiện đi kèm trong hệ thống công nghiệp.

DN40 bằng bao nhiêu inch?

dn40 thường tương ứng với kích thước danh nghĩa NPS 1 1/2 inch (1 rưỡi).

DN40 có phải phi 40 không?

Không nên hiểu dn40 là phi 40 mm. dn40 là kích thước danh nghĩa dùng trong thiết kế, còn đường kính thực tế cần được xác định cụ thể theo tiêu chuẩn và chủng loại ống.

DN40 dùng cho ống bao nhiêu?

dn40 thường được ghép nối với hệ thống ống có kích thước danh nghĩa tương ứng, nhưng bắt buộc phải kiểm tra tiêu chuẩn, đường kính ngoài và kiểu kết nối trước khi tiến hành thi công lắp đặt.

DN40 có những loại van nào?

Các dòng sản phẩm phổ biến trên thị trường gồm van bi dn40, van bướm dn40, van cổng dn40, van một chiều dn40, van điện từ dn40 và một số dòng van điều khiển tự động.

Kết luận về DN40

Nắm vững bản chất của dn 40 giúp bạn chủ động hoàn toàn trong công tác thiết kế, mua sắm và lắp đặt thiết bị cơ điện. Hãy ghi nhớ rằng dn40 là kích thước đường kính danh nghĩa, thường tương ứng với 1 1/2 inch và không nên được hiểu đơn giản là phi 40 mm. Khi lựa chọn van hoặc phụ kiện dn40, bạn luôn phải kiểm tra kỹ lưỡng các yếu tố bổ trợ như cấp áp suất PN, vật liệu chế tạo, đặc tính môi chất, tiêu chuẩn kỹ thuật và kiểu kết nối để hệ thống vận hành bền bỉ, an toàn.
