Hướng Dẫn Lựa Chọn Van Thông Biển Phù Hợp Cho Tàu Thủy

Van thông biển là một trong những thiết bị quan trọng trong hệ thống đường ống của tàu thủy, có nhiệm vụ kiểm soát dòng nước biển đi vào hoặc thoát ra khỏi tàu. Thiết bị này thường được sử dụng trong hệ thống làm mát động cơ, cấp nước biển cho các thiết bị phụ trợ, hệ thống nước dằn và đường ống xả qua mạn tàu. Việc lựa chọn van thông biển phù hợp không chỉ ảnh hưởng đến hiệu suất vận hành mà còn liên quan trực tiếp đến độ kín nước, khả năng chống ăn mòn và an toàn hàng hải.

Trong môi trường biển, van phải thường xuyên tiếp xúc với nước mặn, chịu tác động của áp suất, nhiệt độ, rung động và các điều kiện vận hành thay đổi. Vì vậy, khi lựa chọn sea valve, người sử dụng cần xem xét đồng thời chức năng, vật liệu, kích thước, cấp áp suất, tiêu chuẩn kết nối và yêu cầu đăng kiểm.

Bài viết dưới đây sẽ phân tích những tiêu chí quan trọng giúp lựa chọn sea valve phù hợp cho từng hệ thống trên tàu thủy, đồng thời đưa ra các lưu ý về lắp đặt, bảo trì và kiểm tra thiết bị.

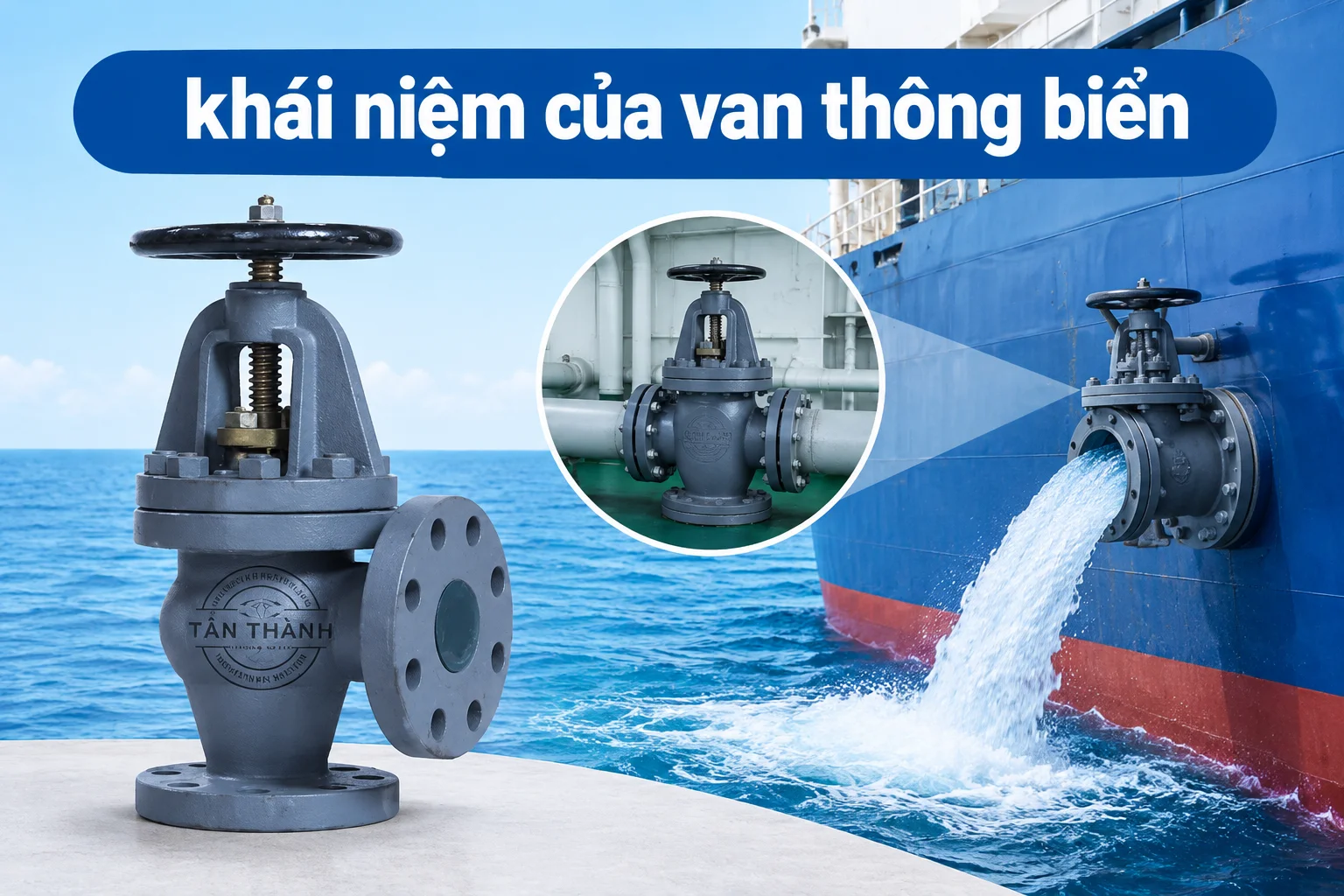

Van thông biển là gì? Vai trò của van trong hệ thống tàu thủy

Van thông biển là thiết bị được lắp đặt tại các vị trí kết nối giữa hệ thống đường ống trên tàu và môi trường nước biển bên ngoài. Tùy theo chức năng, van có thể kiểm soát nước biển đi vào tàu, cấp nước cho thiết bị hoặc điều khiển dòng nước thải ra ngoài mạn tàu.

Trong thực tế, thuật ngữ sea valve có thể được sử dụng để chỉ các loại van hút nước biển, van xả qua mạn tàu hoặc van đóng ngắt đường ống liên quan đến két thông biển ( sea chest ). Các thiết bị này có chức năng khác nhau nên không thể lựa chọn thay thế cho nhau chỉ dựa trên kích thước.

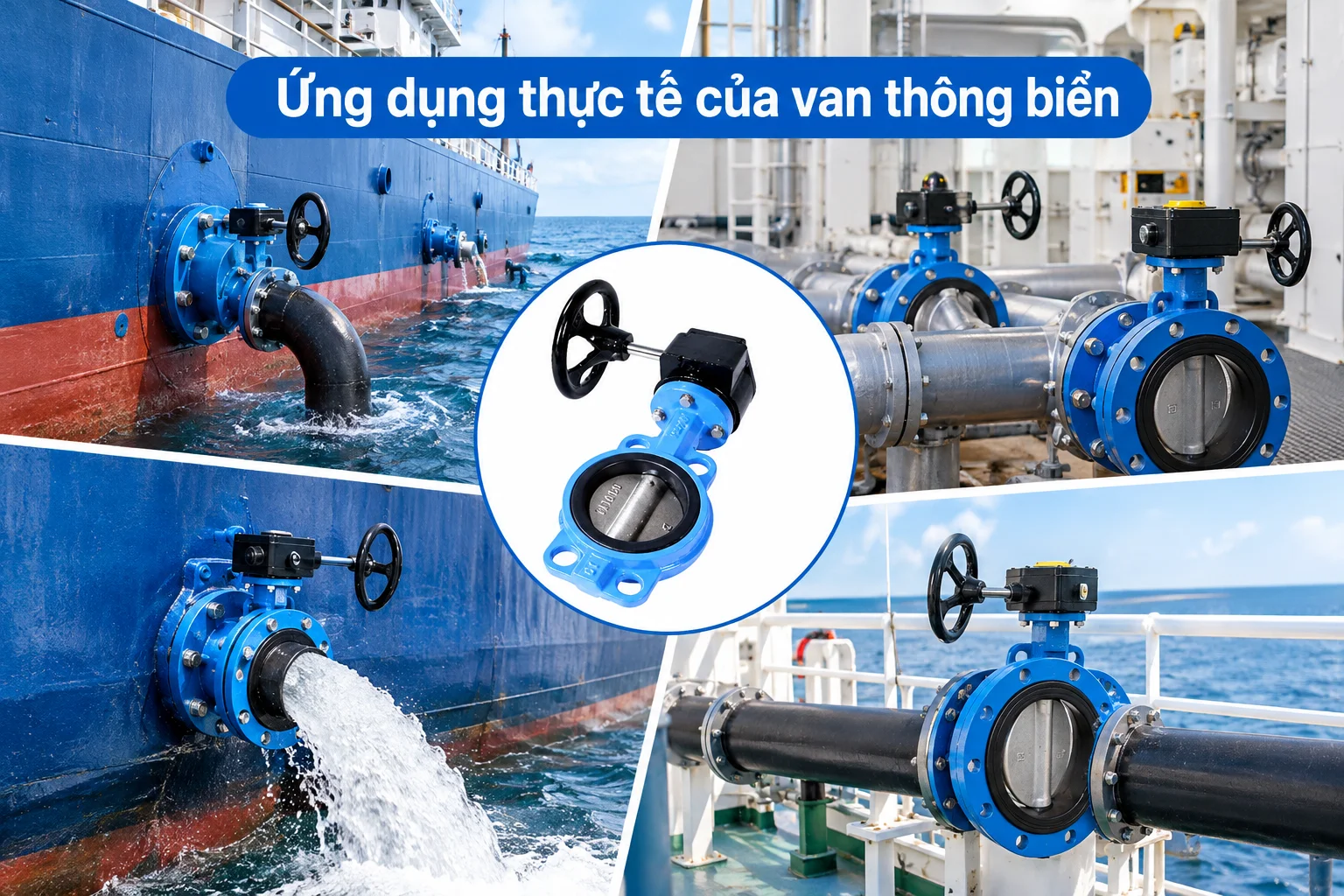

Van thông biển thường xuất hiện trong những hệ thống sau:

• Hệ thống làm mát động cơ: Cấp nước biển cho bộ trao đổi nhiệt hoặc các thiết bị làm mát theo thiết kế.

• Hệ thống nước dằn: Kiểm soát dòng nước phục vụ điều chỉnh trạng thái cân bằng và mớn nước của tàu.

• Hệ thống phụ trợ: Cấp nước biển cho một số thiết bị phục vụ hoạt động trên tàu.

• Hệ thống xả qua mạn tàu: Kiểm soát dòng lưu chất được thiết kế để xả ra ngoài tàu.

Do liên quan trực tiếp đến thân tàu và các đường ống xuyên vỏ, sea valve cần bảo đảm độ kín, khả năng chịu điều kiện làm việc và độ tin cậy trong suốt quá trình vận hành.

Xác định vị trí và chức năng trước khi lựa chọn van

Trước khi quyết định loại sea valve, cần xác định rõ vị trí lắp đặt và nhiệm vụ của thiết bị. Đây là bước quan trọng vì mỗi hệ thống có yêu cầu riêng về lưu lượng, khả năng đóng ngắt và điều kiện chịu áp lực.

Van thông biển cho hệ thống hút nước làm mát

Hệ thống làm mát động cơ thường sử dụng nước biển làm môi chất trao đổi nhiệt thông qua thiết bị trao đổi nhiệt phù hợp. Van tại đường hút có nhiệm vụ đóng ngắt nguồn nước biển để phục vụ vận hành hoặc bảo trì.

Đối với vị trí này, cần chú ý đến lưu lượng yêu cầu, tổn thất áp suất, khả năng chống ăn mòn và nguy cơ tắc nghẽn do sinh vật biển hoặc cặn bẩn. Van có tiết diện dòng chảy phù hợp giúp hạn chế ảnh hưởng đến hoạt động của bơm và hệ thống làm mát.

Ngoài ra, cần xem xét khả năng tiếp cận để kiểm tra, đóng van và vệ sinh các bộ phận liên quan.

Van cho hệ thống nước dằn

Hệ thống nước dằn sử dụng nước để điều chỉnh trạng thái cân bằng, độ ổn định và mớn nước của tàu. Các van trong hệ thống này cần đáp ứng lưu lượng lớn, điều kiện áp suất thực tế và yêu cầu vận hành của hệ thống bơm.

Van bướm hoặc van cổng có thể được cân nhắc tùy theo thiết kế đường ống, không gian lắp đặt và yêu cầu đóng mở. Tuy nhiên, việc lựa chọn phải dựa trên bản vẽ kỹ thuật và thông số vận hành, không nên chỉ dựa vào kích thước đường ống.

Van cho đường ống xả qua mạn tàu

Van xả qua mạn tàu kiểm soát dòng lưu chất thoát ra ngoài. Do đường ống có thể thông với môi trường biển, thiết bị cần đáp ứng yêu cầu kín nước và điều kiện áp suất có thể xuất hiện tại vị trí lắp đặt.

Việc lựa chọn van cần xem xét hướng dòng chảy, nguy cơ nước biển chảy ngược, đặc tính lưu chất và các yêu cầu an toàn áp dụng cho tàu. Với vị trí xuyên thân tàu, cần tuân thủ thiết kế được phê duyệt và quy định đăng kiểm liên quan.

Lựa chọn loại sea valve phù hợp

Sau khi xác định chức năng, bước tiếp theo là lựa chọn cơ cấu van đáp ứng yêu cầu vận hành.

Van cổng (Gate Valve)

Van cổng sử dụng cánh van di chuyển lên xuống để đóng hoặc mở dòng chảy. Khi mở hoàn toàn, nhiều thiết kế van cổng có đường dẫn tương đối thông thoáng, giúp hạn chế tổn thất áp suất.

Loại van này có thể được xem xét tại các vị trí cần đóng mở hoàn toàn trên đường ống chính hoặc hệ thống có lưu lượng lớn. Tuy nhiên, van cổng thường đóng mở chậm hơn một số loại van khác và cần không gian phù hợp cho cơ cấu trục van.

Van cổng không nên được sử dụng để điều tiết lưu lượng liên tục nếu sản phẩm không được thiết kế cho nhiệm vụ đó. Dòng chảy qua van mở một phần có thể gây rung động và làm tăng mức độ mài mòn.

Van bướm (Butterfly Valve)

Van bướm sử dụng đĩa van quay quanh trục để kiểm soát dòng lưu chất. Thiết kế tương đối gọn nhẹ giúp loại van này phù hợp với nhiều hệ thống đường ống có kích thước lớn hoặc không gian lắp đặt hạn chế.

Ưu điểm của van bướm là thao tác nhanh, kết cấu không quá cồng kềnh và có thể sử dụng với cơ cấu vận hành bằng tay hoặc bộ truyền động tùy model.

Khi lựa chọn van bướm cho môi trường nước biển, cần đặc biệt chú ý đến vật liệu thân van, đĩa van, trục và gioăng làm kín. Không phải mọi loại gioăng cao su đều thích hợp với nước biển, nhiệt độ cao hoặc các chất có trong lưu chất.

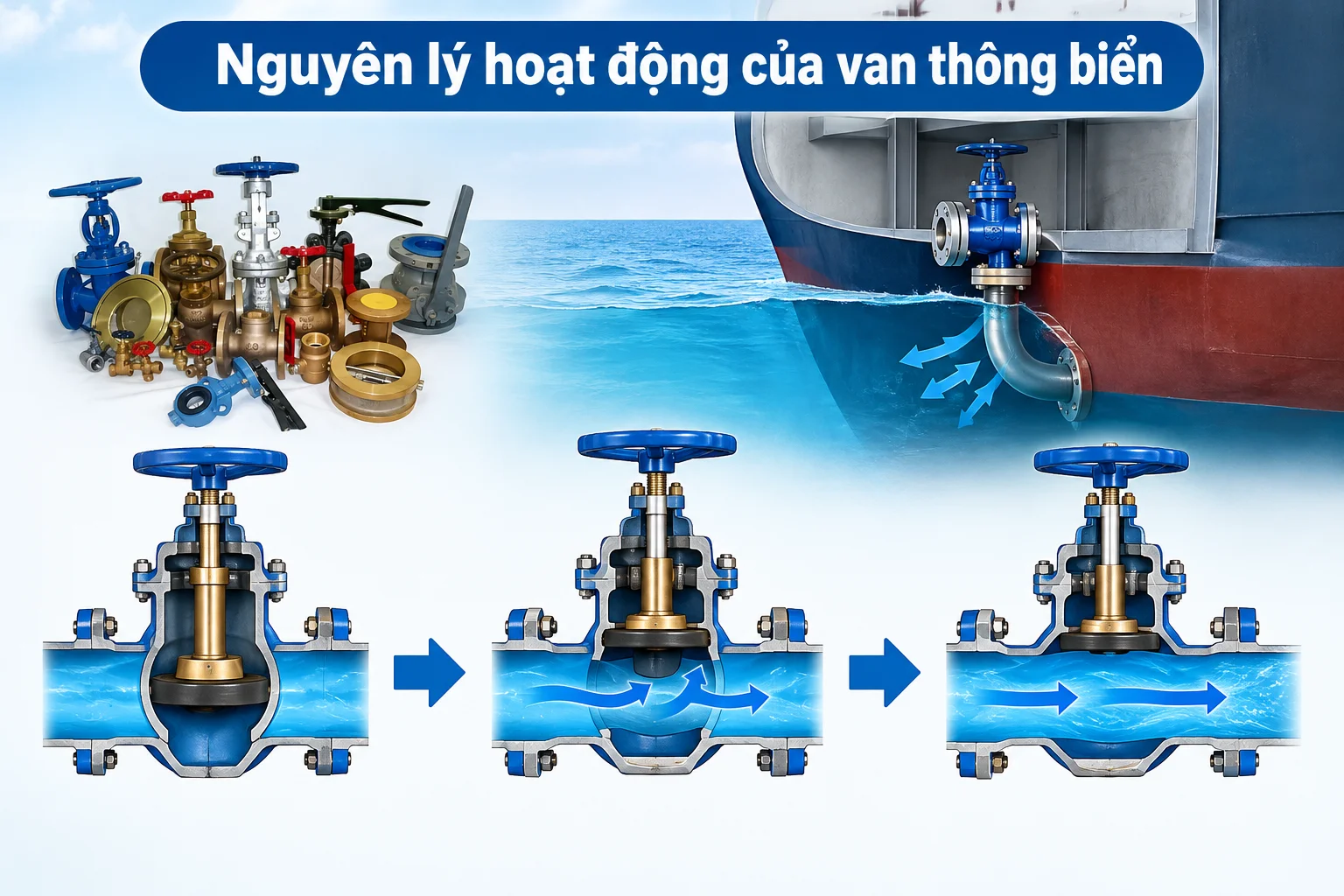

Van cầu (Globe Valve)

Van cầu có cơ cấu đĩa van di chuyển tương đối với ghế van để thay đổi tiết diện dòng chảy. Nhờ đặc điểm này, van thường được sử dụng trong các ứng dụng cần điều tiết lưu lượng.

Tuy nhiên, đường đi của lưu chất qua van cầu thường tạo ra tổn thất áp suất lớn hơn so với một số loại van có đường dẫn thẳng. Vì vậy, cần đánh giá đặc tính thủy lực trước khi lựa chọn.

Van cầu chỉ nên được sử dụng tại vị trí thông biển khi cấu tạo, vật liệu, cấp áp suất và thiết kế của model đáp ứng yêu cầu thực tế. Không nên mặc định van cầu phù hợp với mọi vị trí hút nước biển chính.

Van một chiều (Check Valve)

Van 1 chiều cho phép lưu chất đi theo một hướng và hạn chế dòng chảy ngược. Cơ cấu van thường tự động đóng mở theo chênh lệch áp suất và điều kiện dòng chảy.

Trong hệ thống tàu thủy, van một chiều có thể được sử dụng để bảo vệ bơm hoặc hạn chế dòng chảy đảo chiều tại những vị trí phù hợp. Tuy nhiên, van một chiều không phải lúc nào cũng thay thế được van cô lập thủ công tại đường ống xuyên thân tàu.

Lựa chọn vật liệu van có khả năng chống ăn mòn nước biển

Nước biển chứa muối hòa tan và nhiều thành phần có thể thúc đẩy quá trình ăn mòn kim loại. Ngoài ra, van còn chịu ảnh hưởng của nhiệt độ, rung động, tốc độ dòng chảy và sự hình thành cặn bám. Vì vậy, vật liệu là một trong những yếu tố quan trọng nhất khi lựa chọn van thông biển.

Đồng thanh và hợp kim đồng hàng hải

Đồng thanh và một số hợp kim đồng được sử dụng trong nhiều ứng dụng hàng hải nhờ khả năng chống ăn mòn nước biển tương đối tốt khi chọn đúng mác vật liệu.

Các vật liệu này thường được cân nhắc cho thân van, bộ phận tiếp xúc với nước biển hoặc một số chi tiết làm việc trong môi trường mặn.

Tuy nhiên, không phải mọi hợp kim đồng đều có tính chất giống nhau. Cần xác định chính xác mác vật liệu, điều kiện sử dụng và khả năng tương thích với các bộ phận kim loại khác để hạn chế ăn mòn điện hóa.

Gang cầu và gang chuyên dụng

Gang cầu có đặc tính cơ học tốt và có thể được sử dụng trong một số hệ thống đường ống hàng hải. Tuy nhiên, khả năng chống ăn mòn của gang phụ thuộc đáng kể vào mác vật liệu, lớp phủ bảo vệ và điều kiện tiếp xúc với nước biển.

Không nên sử dụng gang thông thường cho môi trường nước biển chỉ vì giá thành thấp. Cần kiểm tra tài liệu kỹ thuật, phạm vi ứng dụng được phê duyệt và các yêu cầu bảo vệ bề mặt.

Thép không gỉ

Thép không gỉ, bao gồm một số mác thuộc nhóm 316, có thể được sử dụng trong các ứng dụng hàng hải phù hợp. Tuy nhiên, môi trường chứa clorua như nước biển có thể gây ăn mòn rỗ hoặc ăn mòn khe hở, kể cả với một số loại thép không gỉ.

Vì vậy, không nên mặc định inox 316 luôn là lựa chọn tối ưu cho mọi vị trí ngâm hoặc tiếp xúc trực tiếp với nước biển. Với môi trường khắc nghiệt, cần đánh giá mác vật liệu cụ thể, nhiệt độ, mức độ tù đọng, tốc độ dòng chảy và yêu cầu của đơn vị thiết kế.

Lựa chọn vật liệu gioăng làm kín

Gioăng có nhiệm vụ duy trì độ kín giữa các bề mặt tiếp xúc. Các vật liệu như EPDM, NBR hoặc PTFE có đặc tính khác nhau và cần được lựa chọn theo môi trường sử dụng.

• EPDM: Có thể phù hợp với nhiều ứng dụng nước, tùy cấp vật liệu và nhiệt độ.

• NBR: Thường được cân nhắc khi cần khả năng tương thích với một số loại dầu, nhưng phải kiểm tra khả năng chịu nước biển và điều kiện vận hành cụ thể.

• PTFE: Có khả năng kháng hóa chất rộng, nhưng tính chất cơ học và cách thiết kế làm kín cần được xem xét.

Việc chọn gioăng phải căn cứ vào tài liệu của nhà sản xuất, nhiệt độ, áp suất và loại lưu chất thực tế.

Xác định áp suất, nhiệt độ và kích thước van

Van thông biển phải đáp ứng điều kiện áp suất và nhiệt độ tại vị trí lắp đặt. Lựa chọn sai thông số có thể dẫn đến rò rỉ, biến dạng hoặc suy giảm tuổi thọ thiết bị.

Cấp áp suất làm việc

Một số hệ thống đường ống sử dụng các cấp áp suất theo hệ mét như PN10, PN16 hoặc PN40; một số sản phẩm theo tiêu chuẩn Nhật Bản có thể sử dụng ký hiệu cấp áp lực như 5K, 10K hoặc 16K.

Các ký hiệu này không nên được xem là tương đương trực tiếp nếu chưa đối chiếu tiêu chuẩn áp dụng và bảng định mức của nhà sản xuất. Khả năng chịu áp suất thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế cụ thể của van.

Kích thước danh nghĩa DN

Kích thước DN phải phù hợp với đường kính danh nghĩa của đường ống và thiết kế hệ thống. Việc lựa chọn van có kích thước quá nhỏ có thể gây tăng tổn thất áp suất, trong khi van quá lớn có thể làm tăng chi phí và gây khó khăn khi lắp đặt.

Ngoài DN, cần kiểm tra chiều dài lắp đặt, kích thước mặt bích, tiêu chuẩn lỗ bu lông và không gian thao tác. Với các vị trí quan trọng, thông số phải được đối chiếu với bản vẽ được phê duyệt.

Nhiệt độ và đặc tính lưu chất

Nhiệt độ ảnh hưởng đến độ bền của vật liệu, khả năng làm kín và giới hạn áp suất cho phép. Nếu nước biển đi qua hệ thống làm mát hoặc đường ống có nhiệt độ thay đổi, cần kiểm tra khả năng chịu nhiệt của cả thân van và gioăng.

Đồng thời, phải xem xét các tạp chất, sinh vật biển và cặn có thể xuất hiện trong hệ thống. Những yếu tố này ảnh hưởng đến lựa chọn kiểu van, lưới lọc và kế hoạch bảo trì.

Tiêu chuẩn hàng hải và yêu cầu đăng kiểm

Sea valve lắp trên tàu không chỉ cần đáp ứng thông số kỹ thuật mà còn phải phù hợp với quy định áp dụng cho loại tàu và hệ thống cụ thể.

Tùy trường hợp, thiết bị có thể phải tuân thủ quy phạm của tổ chức đăng kiểm, yêu cầu của chủ tàu, tiêu chuẩn thiết kế đường ống và hồ sơ kỹ thuật được phê duyệt.

Khi mua sea valve, nên kiểm tra các thông tin sau:

• Catalogue và tài liệu kỹ thuật của đúng model.

• Mác vật liệu thân van, trục, đĩa và gioăng.

• Cấp áp suất, giới hạn nhiệt độ và điều kiện vận hành.

• Tiêu chuẩn kích thước và kiểu kết nối.

• Chứng chỉ vật liệu, chứng nhận sản phẩm hoặc hồ sơ đăng kiểm nếu được yêu cầu.

• Khả năng truy xuất nguồn gốc và tài liệu kiểm tra chất lượng.

Những lưu ý khi lắp đặt sea valve

Lắp đặt đúng kỹ thuật giúp duy trì độ kín nước và giảm nguy cơ hỏng hóc trong quá trình vận hành.

Trước tiên, cần kiểm tra thân van, bề mặt làm kín, ren hoặc mặt bích và các phụ kiện đi kèm. Không sử dụng van có dấu hiệu nứt, biến dạng hoặc hư hỏng.

Tiếp theo, phải bảo đảm đường ống được căn chỉnh phù hợp, không tạo lực kéo hoặc mô-men uốn quá lớn lên thân van. Các bu lông, gioăng mặt bích và chi tiết liên kết cần được lựa chọn theo đúng thông số thiết kế.

Đối với van có yêu cầu hướng dòng chảy hoặc hướng lắp nhất định, cần tuân thủ hướng dẫn của nhà sản xuất. Đồng thời, bố trí không gian để có thể thao tác, kiểm tra và bảo trì khi cần.

Bảo trì và kiểm tra van thông biển định kỳ

Trong môi trường biển, cặn bẩn, ăn mòn và sinh vật bám có thể ảnh hưởng đến hoạt động của van. Do đó, cần xây dựng kế hoạch kiểm tra dựa trên hướng dẫn nhà sản xuất, điều kiện vận hành và quy định áp dụng cho tàu.

Các nội dung cần quan tâm gồm:

• Kiểm tra rò rỉ tại thân van, mặt bích và các mối nối.

• Kiểm tra tình trạng ăn mòn, lớp phủ và các dấu hiệu hư hỏng bề mặt.

• Kiểm tra khả năng đóng mở của cơ cấu vận hành.

• Đánh giá tình trạng gioăng, trục và bộ phận làm kín.

• Kiểm tra cặn bám hoặc tắc nghẽn tại các vị trí có nguy cơ tích tụ.

• Ghi nhận kết quả kiểm tra và thực hiện sửa chữa theo quy trình được phê duyệt.

 Kết luận

Lựa chọn van thông biển phù hợp là công việc đòi hỏi phải đánh giá đồng thời chức năng, loại van, vật liệu, kích thước, cấp áp suất và yêu cầu đăng kiểm. Van cổng có thể phù hợp với một số nhiệm vụ đóng mở trên đường ống chính; van bướm có ưu điểm về kết cấu gọn; van cầu hỗ trợ điều tiết; còn van một chiều giúp hạn chế dòng chảy ngược tại các vị trí được thiết kế phù hợp.

Bên cạnh cơ cấu van, vật liệu chống ăn mòn là yếu tố không thể bỏ qua. Đồng thanh hàng hải, một số loại gang được bảo vệ phù hợp và các mác thép không gỉ chuyên dụng đều có phạm vi sử dụng riêng. Việc lựa chọn cần dựa trên thông số vật liệu thực tế thay vì chỉ dựa vào tên gọi chung.
