Van RT Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Hệ Thống Thủy Lực

Van RT là gì?

Van RT là cách gọi thường dùng cho dòng van giảm áp suất thủy lực lắp ren, tiêu biểu là các model RT-03, RT-06 và RT-10 của hãng Yuci Yuken. Thiết bị được sử dụng để điều chỉnh và duy trì áp suất tại một nhánh thủy lực ở mức thấp hơn áp suất của mạch chính, đáp ứng yêu cầu vận hành của từng cơ cấu chấp hành.

Trong hệ thống thủy lực, một nguồn bơm có thể cấp dầu cho nhiều cơ cấu khác nhau như xi lanh, động cơ thủy lực hoặc bộ phận kẹp giữ. Tuy nhiên, không phải tất cả các cơ cấu đều cần làm việc ở cùng một mức áp suất. Nếu toàn bộ hệ thống sử dụng chung áp suất cao, những nhánh chỉ cần áp suất thấp hơn có thể tiêu thụ năng lượng không cần thiết hoặc phải chịu điều kiện vận hành không phù hợp.

Van giảm áp RT giải quyết vấn đề này bằng cách kiểm soát áp suất phía thứ cấp theo giá trị cài đặt. Khi được lựa chọn và lắp đặt đúng, van giúp duy trì điều kiện làm việc phù hợp cho nhánh thủy lực, đồng thời hỗ trợ bảo vệ các thiết bị phía sau.

Cần phân biệt van RT với van tràn thủy lực. Van tràn chủ yếu giới hạn áp suất tối đa của hệ thống bằng cách xả dầu về đường hồi khi đạt điều kiện cài đặt. Trong khi đó, van giảm áp RT điều chỉnh áp suất ở một nhánh thứ cấp. Hai loại van có chức năng khác nhau và không nên sử dụng thay thế cho nhau nếu chưa đánh giá sơ đồ mạch.

Cấu tạo của van giảm áp thủy lực RT

Van giảm áp RT được thiết kế để làm việc trong môi trường dầu thủy lực có áp suất cao. Cấu tạo thực tế phụ thuộc vào model và phiên bản sản phẩm, nhưng các bộ phận chức năng chính thường bao gồm thân van, cơ cấu điều tiết, lò xo điều chỉnh, các cổng kết nối và vị trí đo áp suất.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong, tạo thành các đường dẫn dầu và vị trí kết nối với hệ thống. Bộ phận này được chế tạo để đáp ứng yêu cầu về độ bền cơ học, độ kín và khả năng chịu áp lực trong điều kiện làm việc quy định.

Với dòng RT lắp ren, các cổng kết nối được thiết kế để kết nối trực tiếp với đường ống hoặc các phần tử của mạch thủy lực. Khi lựa chọn thân van, cần kiểm tra kích thước ren, tiêu chuẩn kết nối và khả năng tương thích với hệ thống hiện có.

Lõi van và cơ cấu điều tiết

Lõi van là bộ phận trực tiếp tham gia điều chỉnh dòng dầu và áp suất phía thứ cấp. Tùy thiết kế, cơ cấu điều tiết có thể dịch chuyển để thay đổi tiết diện dòng chảy, qua đó điều chỉnh mức áp suất cần duy trì.

Khi điều kiện áp suất thay đổi, lực thủy lực tác động lên cơ cấu điều tiết cũng thay đổi. Sự cân bằng giữa lực thủy lực và lực đàn hồi của lò xo quyết định vị trí làm việc của lõi van.

Các bề mặt làm việc bên trong cần được giữ sạch và không bị trầy xước nghiêm trọng. Nếu cặn bẩn lọt vào cơ cấu điều tiết, van có thể phản ứng chậm, áp suất đầu ra dao động hoặc không duy trì được giá trị cài đặt.

Lò xo và vít điều chỉnh áp suất

Lò xo tạo ra lực tham chiếu để xác định mức áp suất cài đặt. Vít điều chỉnh cho phép người vận hành thay đổi lực nén của lò xo theo nhu cầu sử dụng.

Khi tăng lực nén lò xo, mức áp suất cài đặt thường tăng; khi giảm lực nén, mức áp suất cài đặt giảm. Tuy nhiên, phạm vi điều chỉnh phải nằm trong giới hạn được nhà sản xuất quy định cho từng model.

Sau khi điều chỉnh, cần khóa cơ cấu điều chỉnh nếu thiết kế có đai ốc khóa để hạn chế thay đổi ngoài ý muốn trong quá trình máy vận hành.

Cổng đo áp suất và cổng điều khiển từ xa

Một số phiên bản van RT có các cổng phục vụ đo áp suất ở phía sơ cấp và thứ cấp. Các vị trí này cho phép lắp đồng hồ đo phù hợp để kiểm tra áp suất thực tế, hỗ trợ hiệu chỉnh và chẩn đoán lỗi.

Ngoài ra, van có thể được trang bị cổng điều khiển từ xa. Khi kết hợp với các phần tử điều khiển thích hợp, cổng này cho phép thay đổi mức áp suất từ vị trí khác trong hệ thống.

Cần phân biệt cổng đo áp suất, cổng điều khiển từ xa và cổng xả dầu điều khiển. Việc đấu nối sai chức năng có thể làm van hoạt động không chính xác hoặc gây rò rỉ dầu.

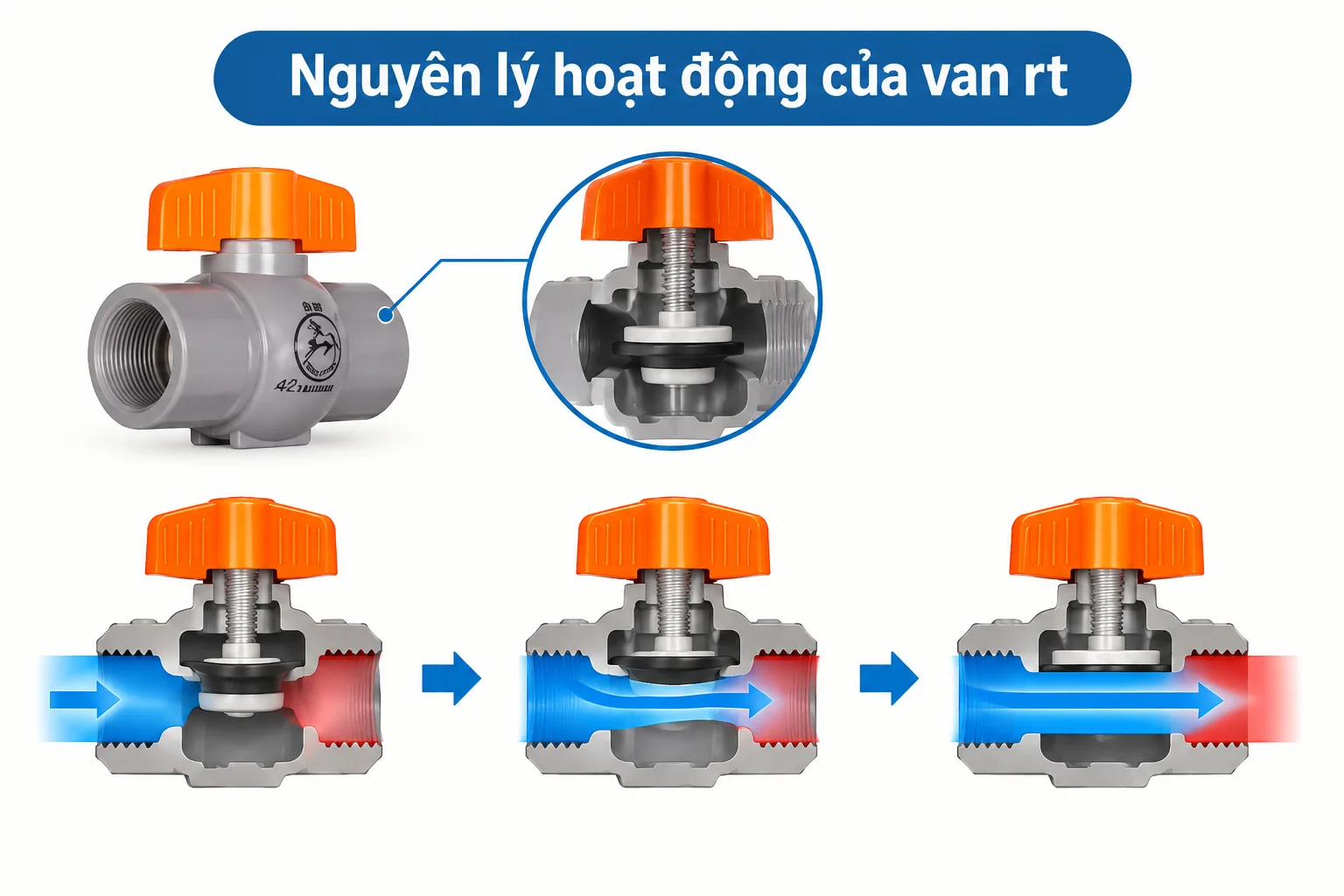

Nguyên lý hoạt động của van RT

Nguyên lý hoạt động của van giảm áp RT dựa trên sự cân bằng giữa lực lò xo và áp suất thủy lực tác động lên cơ cấu điều tiết.

Khi dầu từ nguồn bơm đi vào hệ thống, áp suất phía sơ cấp có thể cao hơn mức áp suất cần thiết cho nhánh thứ cấp. Van RT điều tiết đường dầu để áp suất đầu ra duy trì quanh giá trị cài đặt trong điều kiện lưu lượng và áp suất đầu vào phù hợp.

Quá trình hoạt động có thể được hiểu qua ba trạng thái chính.

Trạng thái thứ nhất: Áp suất đầu ra thấp hơn giá trị cài đặt.

Khi áp suất phía thứ cấp giảm do cơ cấu chấp hành tiêu thụ dầu hoặc do điều kiện vận hành thay đổi, lực thủy lực tác động lên cơ cấu điều tiết giảm tương ứng. Lò xo có thể đẩy cơ cấu về vị trí cho phép dầu đi qua nhiều hơn, giúp áp suất đầu ra tăng trở lại.

Trạng thái thứ hai: Áp suất đầu ra đạt giá trị cài đặt.

Khi áp suất phía thứ cấp đạt mức yêu cầu, lực thủy lực và lực lò xo tiến tới trạng thái cân bằng. Cơ cấu điều tiết thay đổi vị trí để duy trì áp suất quanh giá trị đã cài đặt.

Trạng thái thứ ba: Áp suất đầu ra có xu hướng vượt mức cài đặt.

Khi áp suất phía thứ cấp tăng, lực thủy lực tác động lên cơ cấu điều tiết tăng theo. Van phản ứng bằng cách giảm mức độ mở của đường cấp dầu, hạn chế lượng dầu bổ sung để đưa áp suất về vùng điều khiển.

Trên thực tế, áp suất đầu ra không phải lúc nào cũng hoàn toàn cố định. Giá trị này có thể thay đổi theo lưu lượng, áp suất đầu vào, đặc tính của van, độ nhớt dầu và tình trạng của hệ thống. Vì vậy, cần tham khảo đường đặc tính của nhà sản xuất thay vì mặc định rằng áp suất đầu ra không dao động trong mọi điều kiện.

Đối với các phiên bản tích hợp chức năng một chiều như dòng RCT, cơ cấu van một chiều cho phép dầu đi tự do theo chiều ngược từ phía thứ cấp về phía sơ cấp trong điều kiện thiết kế cho phép. Đây là điểm khác biệt quan trọng so với phiên bản RT chỉ thực hiện chức năng giảm áp.

Thông số kỹ thuật của van RT Yuci Yuken

Van RT có nhiều kích thước và dải áp suất điều chỉnh để phù hợp với các hệ thống thủy lực khác nhau. Theo tài liệu giới thiệu dòng RT-03, RT-06 và RT-10, áp suất làm việc tối đa của dòng sản phẩm có thể đạt 21 MPa, tương đương khoảng 210 bar hoặc 3.050 psi. Lưu lượng tối đa và dải áp suất điều chỉnh phụ thuộc vào model, phiên bản và mã đặt hàng.

Các giá trị trên chỉ dùng để tham khảo ban đầu. Một số tài liệu kỹ thuật phân biệt lưu lượng theo cỡ van, loại kết nối và dải áp suất cài đặt. Vì vậy, không nên chọn van chỉ dựa trên lưu lượng tối đa được quảng cáo.

Ngoài ra, dải điều chỉnh áp suất được mã hóa theo từng phiên bản. Khi đặt hàng, cần đối chiếu ký hiệu model đầy đủ với catalogue để xác định dải áp suất, áp suất vận hành tối đa và các yêu cầu về dầu thủy lực.

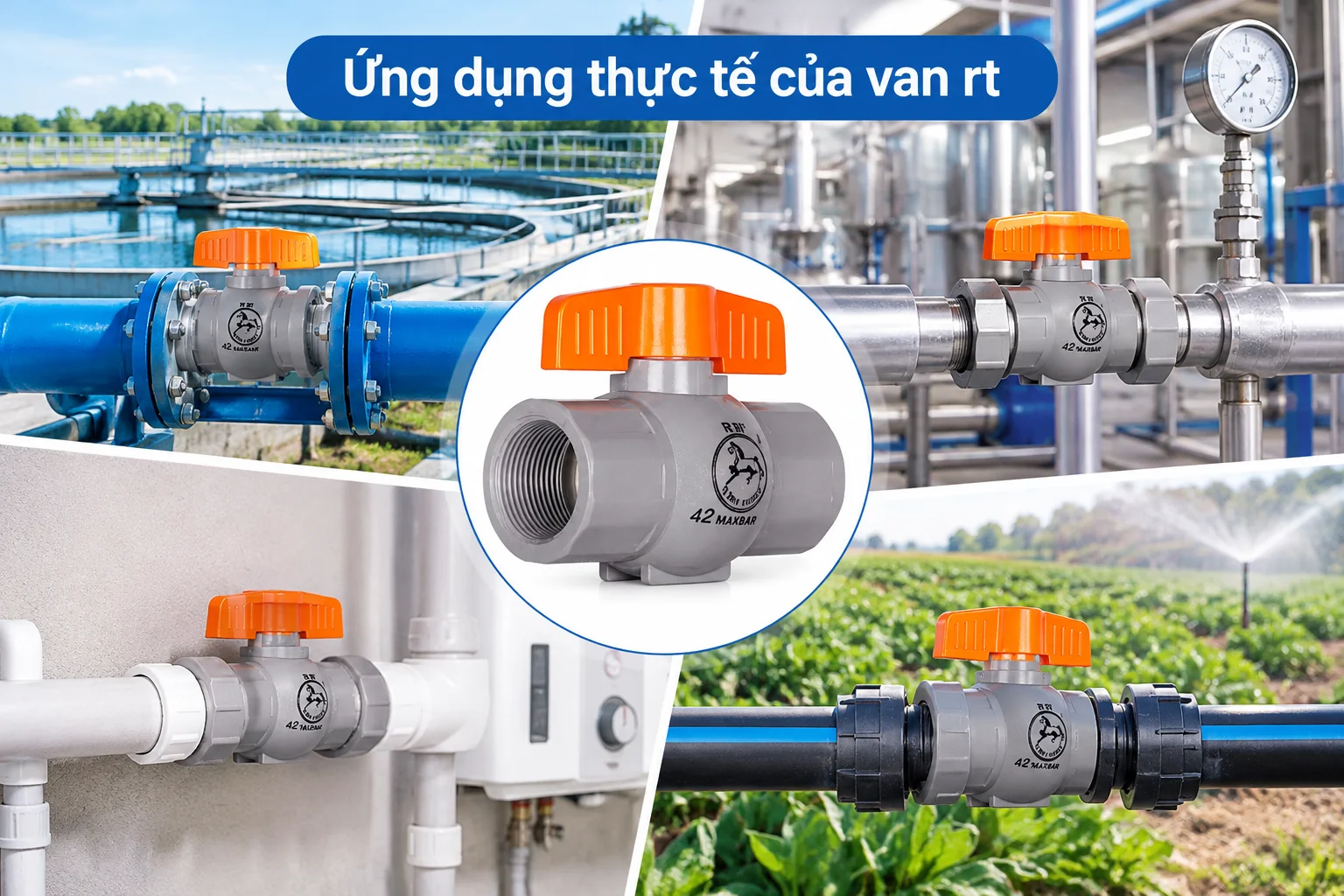

Ứng dụng thực tế của van giảm áp RT

Máy ép thủy lực

Trong máy ép thủy lực, các cơ cấu khác nhau có thể cần những mức áp suất riêng biệt. Van RT được sử dụng để điều chỉnh áp suất cho nhánh cần mức áp thấp hơn mạch chính, giúp quá trình vận hành phù hợp với yêu cầu công nghệ.

Việc lựa chọn đúng van giúp hạn chế tình trạng cấp áp suất không phù hợp cho cơ cấu chấp hành. Tuy nhiên, với các ứng dụng yêu cầu giữ tải hoặc bảo vệ chống tụt tải, cần thiết kế thêm những phần tử chuyên dụng nếu sơ đồ mạch yêu cầu.

Máy dập và máy gia công cơ khí

Máy dập, máy đột lỗ và các thiết bị gia công kim loại thường có nhiều giai đoạn hoạt động với yêu cầu lực khác nhau. Van giảm áp RT hỗ trợ tạo ra nhánh thủy lực có mức áp suất phù hợp, qua đó giúp điều chỉnh lực tác động của cơ cấu chấp hành trong giới hạn thiết kế.

Trong quá trình tích hợp, kỹ sư cần kiểm tra lưu lượng tức thời, chu kỳ làm việc và mức áp suất yêu cầu của từng nhánh để tránh hiện tượng thiếu lưu lượng hoặc phản ứng chậm.

Bộ nguồn thủy lực công nghiệp

Bộ nguồn thủy lực có thể cung cấp dầu cho nhiều thiết bị trong dây chuyền sản xuất. Việc sử dụng van giảm áp giúp phân chia điều kiện áp suất giữa các nhánh mà không nhất thiết phải thiết kế một nguồn bơm riêng cho từng cơ cấu.

Giải pháp này có thể giúp hệ thống gọn hơn, dễ điều chỉnh và thuận tiện cho bảo trì. Dù vậy, hiệu quả thực tế còn phụ thuộc vào cách bố trí mạch, đặc tính bơm và nhu cầu lưu lượng đồng thời của các thiết bị.

Dây chuyền sản xuất tự động

Trong các dây chuyền tự động hóa, van RT có thể được sử dụng trong những mạch thủy lực cần áp suất thấp hơn mạch chính để vận hành cơ cấu kẹp, đẩy hoặc định vị. Việc duy trì mức áp suất phù hợp giúp thiết bị hoạt động ổn định hơn và hạn chế tác động quá lớn lên chi tiết gia công.

Hướng dẫn lựa chọn van RT phù hợp

Để lựa chọn van RT chính xác, cần đánh giá đồng thời các thông số thủy lực, kiểu kết nối và điều kiện làm việc.

Xác định áp suất yêu cầu: Trước tiên, xác định áp suất cần thiết ở nhánh thứ cấp và áp suất lớn nhất của mạch chính. Mức cài đặt phải nằm trong dải điều chỉnh của van, đồng thời đáp ứng giới hạn áp suất của xi lanh, ống dẫn và các thiết bị phía sau.

Tính toán lưu lượng: Lưu lượng qua van phải đáp ứng nhu cầu vận hành của cơ cấu chấp hành. Nếu chọn van quá nhỏ, tổn thất áp suất có thể tăng và lưu lượng cấp không đủ. Nếu chọn van quá lớn, khả năng điều khiển ở một số điều kiện vận hành có thể không tối ưu.

Chọn kích thước kết nối: Model RT-03, RT-06 và RT-10 có kích thước cổng khác nhau. Cần đối chiếu tiêu chuẩn ren, không gian lắp đặt và yêu cầu của đường ống trước khi quyết định.

Kiểm tra loại chức năng: Nếu hệ thống cần dầu chảy tự do từ phía thứ cấp về phía sơ cấp, cần xác định có sử dụng phiên bản tích hợp van một chiều như RCT hay không. Không nên nhầm lẫn RT và RCT khi đặt hàng.

Xem xét điều kiện dầu thủy lực: Độ nhớt, nhiệt độ và mức độ sạch của dầu ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của van. Cần sử dụng loại dầu tương thích với thiết bị và duy trì mức độ sạch theo khuyến nghị kỹ thuật.

Quy trình lắp đặt van RT đúng kỹ thuật

Trước khi lắp đặt, cần ngắt nguồn động lực, cô lập mạch thủy lực và xả áp suất tồn dư theo quy trình an toàn của hệ thống. Dầu thủy lực áp suất cao có thể gây chấn thương nghiêm trọng nếu phun qua khe hở hoặc điểm rò rỉ, vì vậy tuyệt đối không kiểm tra rò rỉ bằng tay.

Tiếp theo, làm sạch các cổng kết nối và kiểm tra bề mặt ren. Đối chiếu sơ đồ thủy lực để xác định đúng cổng sơ cấp, thứ cấp, cổng xả và cổng điều khiển từ xa. Không suy đoán chức năng của cổng chỉ dựa trên vị trí bên ngoài thân van.

Khi lắp van, sử dụng phụ kiện kết nối tương thích và siết theo yêu cầu của nhà sản xuất. Tránh để bụi bẩn lọt vào mạch, không sử dụng vật liệu làm kín không phù hợp với kiểu ren và không để lực từ đường ống tác động quá lớn lên thân van.

Sau khi hoàn thành, kiểm tra mức dầu, khởi động hệ thống theo quy trình chạy thử an toàn và theo dõi áp suất ở cả phía sơ cấp lẫn thứ cấp. Điều chỉnh áp suất từng bước, đồng thời quan sát nhiệt độ dầu, tiếng ồn, độ rung và dấu hiệu rò rỉ.

Những lỗi thường gặp và cách khắc phục

Áp suất đầu ra không đạt giá trị cài đặt

Nguyên nhân có thể là cài đặt sai, lưu lượng vượt khả năng của van, áp suất đầu vào không đủ hoặc cơ cấu điều tiết bị nhiễm bẩn. Cần đo áp suất tại đúng vị trí, kiểm tra điều kiện vận hành và đối chiếu đường đặc tính của model.

Áp suất đầu ra dao động

Tình trạng này có thể liên quan đến sự thay đổi nhanh của lưu lượng, dầu không phù hợp, không khí trong hệ thống hoặc cặn bẩn làm ảnh hưởng đến chuyển động của lõi van. Nên kiểm tra độ sạch của dầu, quy trình xả khí và điều kiện làm việc trước khi tháo van.

Van bị rò rỉ dầu

Rò rỉ có thể xuất hiện tại mối nối ren, gioăng làm kín hoặc các vị trí hư hỏng trên thân van. Cần dừng máy, cô lập và xả áp trước khi kiểm tra. Nếu gioăng hoặc chi tiết bên trong bị hư hỏng, hãy sử dụng phụ tùng đúng mã thay thế.

Van phản ứng chậm hoặc bị kẹt

Cặn bẩn, dầu có độ nhớt không phù hợp hoặc chi tiết bị mài mòn có thể làm giảm khả năng phản ứng. Cần kiểm tra chất lượng dầu, bộ lọc và tình trạng cơ cấu điều tiết. Việc tháo lắp bên trong nên do kỹ thuật viên có chuyên môn thực hiện.

Bảo trì van RT để kéo dài tuổi thọ

Bảo trì định kỳ là yếu tố quan trọng giúp van giảm áp RT duy trì hiệu suất làm việc. Người vận hành nên kiểm tra áp suất sơ cấp và thứ cấp, tình trạng rò rỉ, nhiệt độ dầu và độ ổn định của hệ thống theo lịch bảo trì.

Dầu thủy lực cần được duy trì sạch, đúng chủng loại và nằm trong giới hạn nhiệt độ quy định. Bộ lọc phải được kiểm tra và thay thế theo tình trạng thực tế cũng như khuyến nghị của nhà sản xuất. Dầu nhiễm bẩn có thể gây mài mòn, làm kẹt lõi van và khiến áp suất đầu ra thay đổi bất thường.

Khi cần vệ sinh hoặc thay gioăng, phải sử dụng bộ phụ tùng tương thích với mã model. Không tự ý mài sửa bề mặt điều tiết hoặc thay đổi kết cấu lò xo vì có thể làm sai lệch đặc tính áp suất.

Ngoài ra, nên lưu lại giá trị áp suất cài đặt, thông số vận hành và kết quả kiểm tra định kỳ. Những dữ liệu này giúp kỹ thuật viên nhận biết sớm sự thay đổi bất thường và xác định thời điểm cần bảo dưỡng hoặc thay thế van.

Kết luận

Van RT, tiêu biểu là dòng van giảm áp thủy lực RT-03, RT-06 và RT-10 của Yuci Yuken, là giải pháp được sử dụng để kiểm soát áp suất tại nhánh thứ cấp trong các hệ thống thủy lực công nghiệp. Thiết bị hỗ trợ phân chia áp suất, đáp ứng yêu cầu vận hành của nhiều cơ cấu chấp hành và góp phần nâng cao tính ổn định của hệ thống.

Để van hoạt động hiệu quả, cần lựa chọn đúng dải áp suất, lưu lượng, kích thước kết nối và chức năng cần thiết. Quá trình lắp đặt phải tuân thủ sơ đồ mạch, quy định an toàn và hướng dẫn của nhà sản xuất. Bên cạnh đó, việc kiểm soát độ sạch của dầu và bảo trì định kỳ giúp hạn chế hư hỏng, giảm thời gian dừng máy và duy trì hiệu suất vận hành.

Nếu cần lựa chọn van RT cho một hệ thống cụ thể, nên cung cấp model máy, áp suất sơ cấp, áp suất thứ cấp mong muốn, lưu lượng làm việc và loại dầu thủy lực đang sử dụng để đối chiếu catalogue trước khi đặt mua.'
