Các Loại Van Kitz Phổ Biến Trên Thị Trường Hiện Nay

Van Kitz là dòng van công nghiệp được nhiều doanh nghiệp quan tâm khi lựa chọn thiết bị đóng mở, điều tiết và kiểm soát dòng lưu chất trong hệ thống đường ống. Với xuất xứ từ Nhật Bản, thương hiệu Kitz cung cấp nhiều dòng van với thiết kế, vật liệu và đặc tính vận hành khác nhau, đáp ứng nhu cầu sử dụng trong hệ thống cấp thoát nước, HVAC, khí nén và nhiều lĩnh vực công nghiệp.

Trên thị trường hiện nay, các dòng van Kitz thường được tìm kiếm bao gồm van bi, van bướm, van cổng, van cầu, van một chiều và lọc Y. Mỗi loại có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng. Việc hiểu rõ đặc điểm của từng dòng van sẽ giúp người dùng lựa chọn thiết bị phù hợp với điều kiện vận hành, tiết kiệm chi phí và nâng cao độ an toàn cho hệ thống.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết các loại van Kitz phổ biến, đặc điểm nổi bật, ứng dụng thực tế và những lưu ý quan trọng khi lựa chọn sản phẩm.

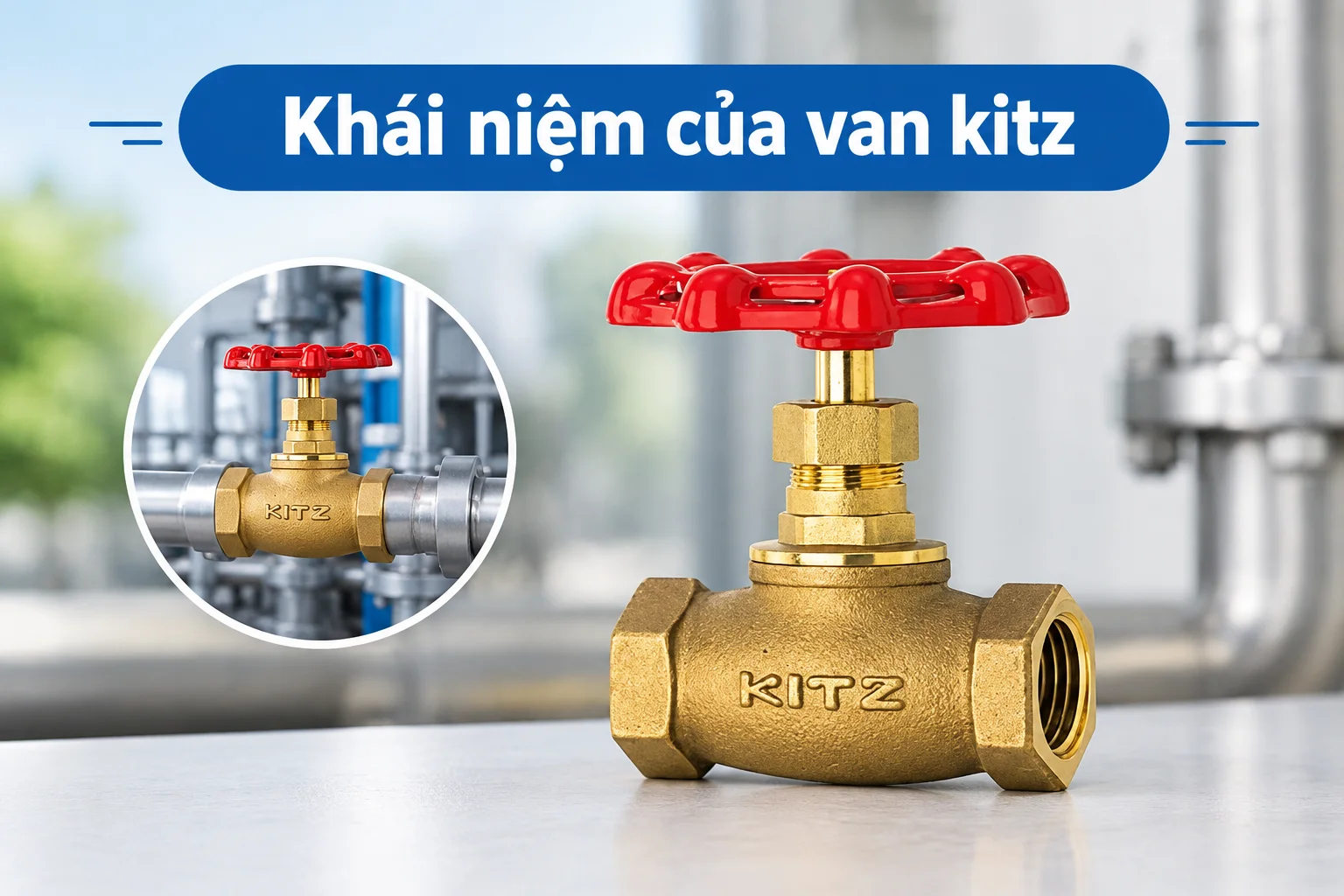

Tổng quan về thương hiệu van Kitz

Kitz là thương hiệu thiết bị van có nguồn gốc từ Nhật Bản, hoạt động trong lĩnh vực sản xuất van và các sản phẩm liên quan đến hệ thống đường ống. Các dòng van Kitz được sử dụng trong nhiều ứng dụng khác nhau, từ cấp nước dân dụng đến hệ thống công nghiệp có yêu cầu kỹ thuật cao.

Van công nghiệp Kitz có nhiều kiểu dáng và cơ chế vận hành. Tùy theo dòng sản phẩm, thân van có thể được chế tạo từ đồng, đồng thau, gang, thép hoặc thép không gỉ. Các vật liệu này được lựa chọn dựa trên đặc tính của lưu chất, áp suất, nhiệt độ và môi trường làm việc.

Một số dòng van Kitz được sử dụng phổ biến gồm:

• Van bi Kitz: đóng mở nhanh, phù hợp với nhiều hệ thống đường ống.

• Van bướm Kitz: thiết kế gọn, phù hợp với đường ống có kích thước lớn.

• Van cổng Kitz: sử dụng để đóng hoặc mở dòng chảy.

• Van cầu Kitz: hỗ trợ điều tiết lưu lượng.

• Van một chiều Kitz: ngăn dòng lưu chất chảy ngược.

• Lọc Y Kitz: loại bỏ cặn bẩn và bảo vệ thiết bị phía sau.

Mặc dù cùng thuộc một thương hiệu, các dòng van không hoàn toàn giống nhau về khả năng chịu áp suất, nhiệt độ hoặc mức độ tương thích với lưu chất. Vì vậy, người sử dụng cần kiểm tra thông số kỹ thuật của từng model thay vì chỉ lựa chọn theo tên thương hiệu.

Van bi Kitz (Ball Valve)

Cấu tạo và nguyên lý hoạt động

Van bi Kitz là dòng van sử dụng một viên bi có lỗ xuyên tâm để kiểm soát dòng chảy qua đường ống. Các bộ phận cơ bản thường bao gồm thân van, bi van, trục van, bộ phận làm kín và tay gạt hoặc cơ cấu truyền động tùy model.

Khi người vận hành xoay tay gạt khoảng 90 độ, viên bi bên trong thân van cũng xoay theo. Khi lỗ xuyên tâm nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi lỗ xoay vuông góc với đường ống, dòng chảy bị chặn lại.

Cơ chế này giúp van bi thực hiện thao tác đóng mở nhanh, thuận tiện và dễ sử dụng. Nhiều model có kết cấu tương đối nhỏ gọn, phù hợp với các hệ thống cần đóng ngắt thường xuyên.

Đặc điểm nổi bật

Van bi Kitz có khả năng đóng mở nhanh và có thể đạt độ kín cao khi được lựa chọn, lắp đặt đúng yêu cầu. Thiết kế đường dẫn lưu chất tương đối thông thoáng ở trạng thái mở hoàn toàn giúp hạn chế cản trở dòng chảy đối với các model có lỗ bi phù hợp.

Tùy từng sản phẩm, van có thể sử dụng vật liệu đồng thau, inox hoặc các loại kim loại khác. Kiểu kết nối cũng đa dạng, chẳng hạn như nối ren hoặc mặt bích.

Tuy nhiên, van bi thông thường chủ yếu được thiết kế để đóng mở. Việc sử dụng van ở trạng thái mở một phần nhằm điều tiết liên tục có thể làm tăng độ mài mòn hoặc ảnh hưởng đến bộ phận làm kín nếu model không được thiết kế cho mục đích đó.

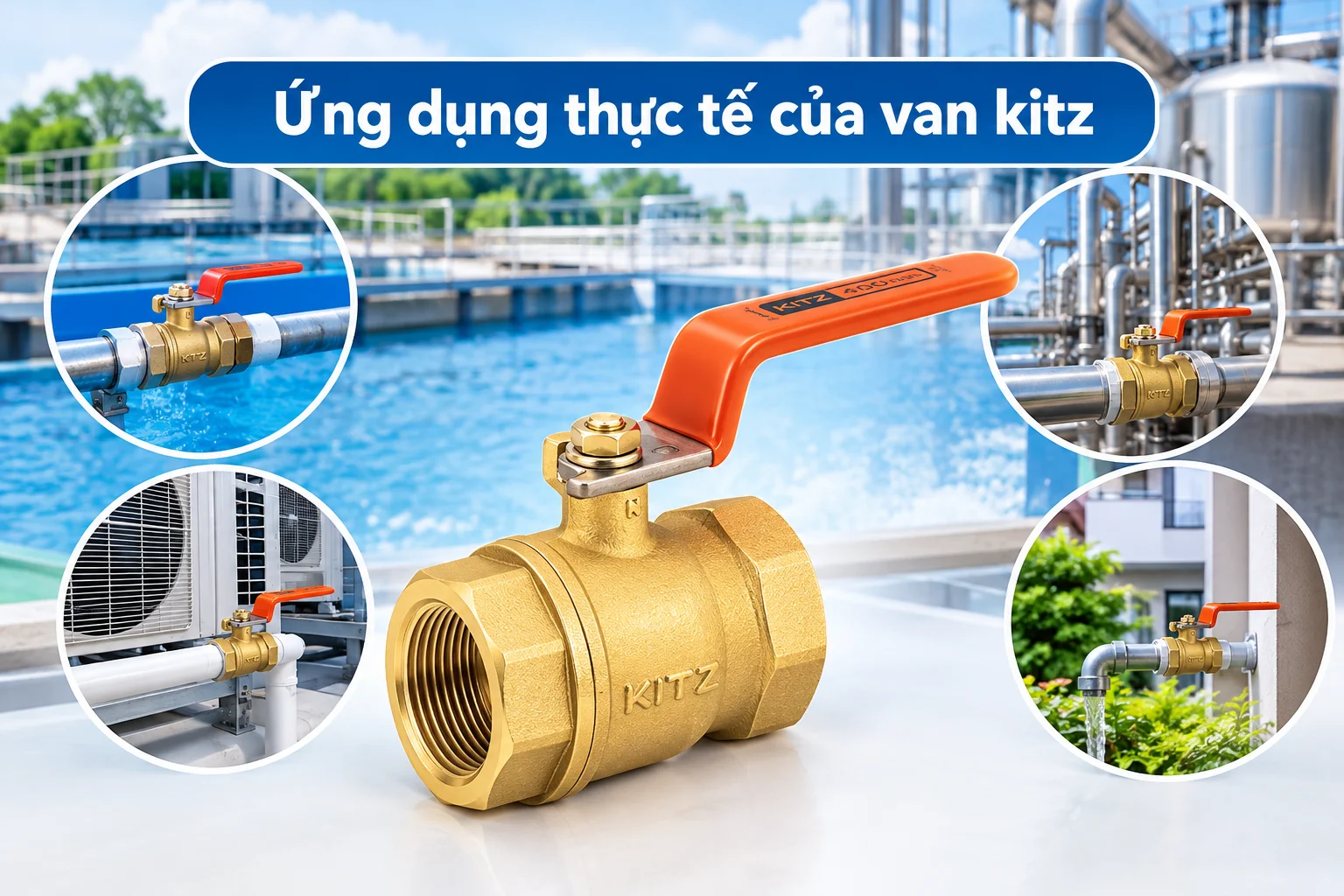

Ứng dụng thực tế

Van bi Kitz được sử dụng trong hệ thống cấp nước, đường ống khí nén, một số hệ thống dẫn dầu và các ứng dụng công nghiệp tương thích với vật liệu van.

Trong hệ thống cấp nước, van thường được lắp tại những vị trí cần cô lập một đoạn đường ống để bảo trì hoặc thay thế thiết bị. Trong hệ thống khí nén, van giúp ngắt nguồn cấp đến các nhánh đường ống khi cần kiểm tra hoặc sửa chữa.

Khi lựa chọn van bi Kitz, người dùng cần quan tâm đến đường kính danh nghĩa, áp suất làm việc, nhiệt độ, vật liệu thân van và vật liệu làm kín. Đặc biệt, không phải mọi model đều thích hợp cho khí, dầu hoặc hơi nóng.

Van bướm Kitz (Butterfly Valve)

Cấu tạo và nguyên lý hoạt động

Van bướm Kitz là loại van sử dụng một đĩa van nằm trong đường dẫn lưu chất. Cấu tạo cơ bản gồm thân van, đĩa van, trục van, bộ phận làm kín và cơ cấu vận hành.

Khi xoay tay gạt, hộp số hoặc bộ truyền động, trục van làm đĩa van quay quanh trục của nó. Khi đĩa nằm gần song song với hướng dòng chảy, lưu chất có thể đi qua. Khi đĩa xoay gần vuông góc với đường ống, dòng chảy bị hạn chế hoặc đóng lại.

Tùy theo thiết kế, van bướm có thể vận hành bằng tay gạt, hộp số hoặc bộ truyền động tự động.

Ưu điểm của van bướm Kitz

Ưu điểm đáng chú ý của van bướm là thiết kế tương đối gọn nhẹ, thao tác nhanh và thường không chiếm nhiều không gian lắp đặt. Với các đường ống kích thước lớn, van bướm có thể là lựa chọn đáng cân nhắc nhờ kết cấu và cách vận hành thuận tiện.

Một số model sử dụng thân gang, thép hoặc inox, kết hợp với vật liệu làm kín phù hợp với điều kiện sử dụng. Khả năng chịu nhiệt, chịu áp suất và tính tương thích với hóa chất phải được xác định theo thông số của từng model cụ thể.

Van bướm cũng có thể thay đổi mức độ mở để điều chỉnh dòng chảy trong một số ứng dụng. Tuy nhiên, nếu cần kiểm soát lưu lượng chính xác, cần lựa chọn loại van và cơ cấu điều khiển được thiết kế cho nhiệm vụ điều tiết.

Ứng dụng của van bướm Kitz

Van bướm Kitz thường được xem xét cho hệ thống cấp thoát nước, hệ thống HVAC, đường ống tuần hoàn nước và một số dây chuyền công nghiệp.

Trong hệ thống HVAC, van có thể được sử dụng để cô lập các nhánh nước lạnh hoặc nước nóng khi bảo trì. Tại các hệ thống xử lý nước, van hỗ trợ đóng mở đường ống và kiểm soát hoạt động của từng khu vực.

Khi lắp đặt, cần kiểm tra kích thước van, kiểu kết nối, hướng dẫn của nhà sản xuất và khoảng trống cần thiết để đĩa van vận hành. Đặc biệt, phải bảo đảm đĩa không va chạm với thành ống hoặc các chi tiết khác trong quá trình đóng mở.

Van cổng Kitz (Gate Valve)

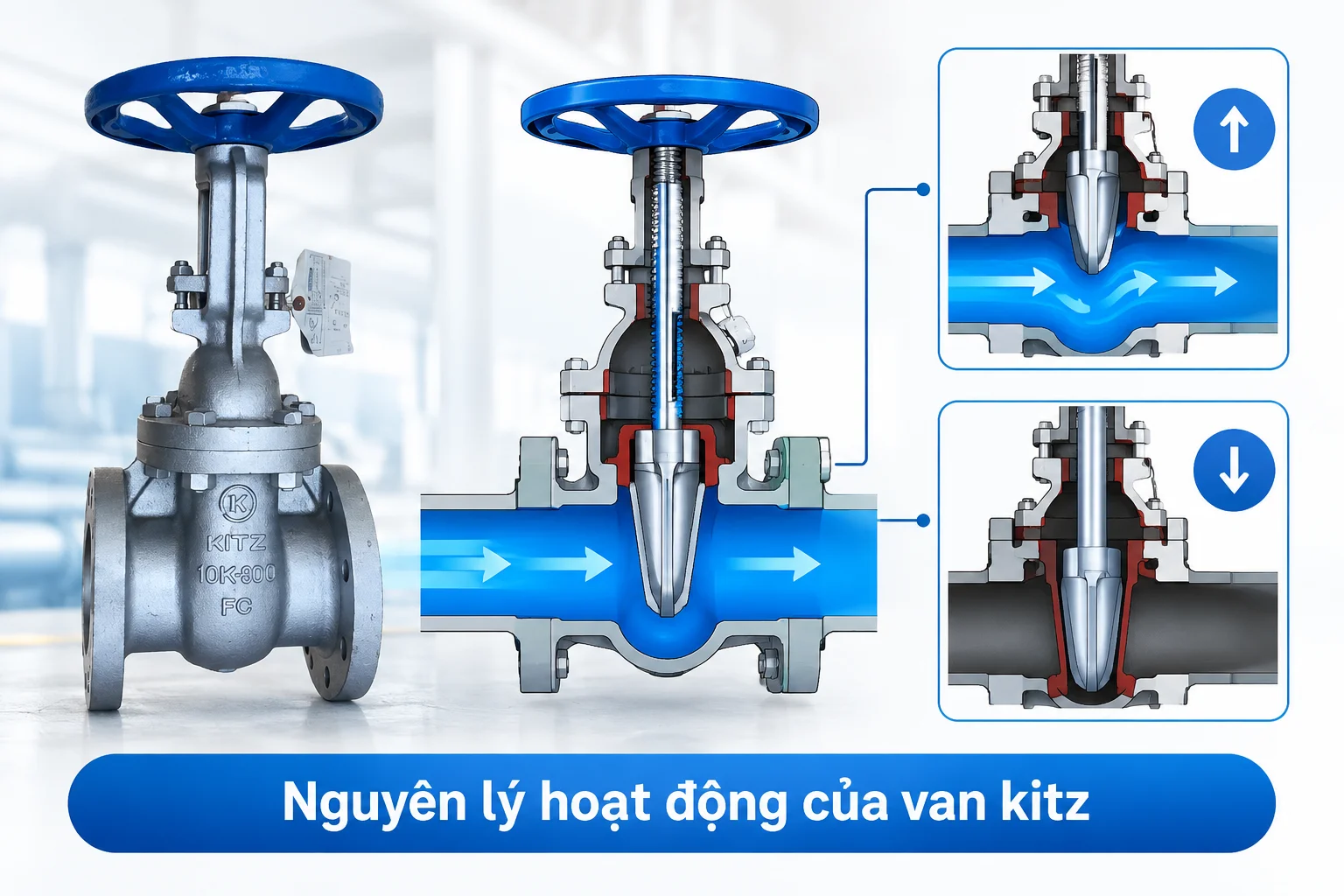

Cấu tạo và nguyên lý hoạt động

Van cổng Kitz, còn được gọi là van cửa, là dòng van sử dụng một bộ phận đóng mở dạng cổng để kiểm soát dòng lưu chất. Các bộ phận chính thường gồm thân van, cánh van, trục van, nắp van và bộ phận làm kín.

Khi vận hành tay quay, trục van di chuyển cánh van lên hoặc xuống. Khi cánh van được nâng lên hoàn toàn, đường dẫn lưu chất tương đối thông thoáng. Khi cánh van hạ xuống vị trí đóng, dòng chảy bị ngăn lại.

Cơ chế này khiến van cổng phù hợp với nhiệm vụ đóng mở hoàn toàn hơn là điều tiết lưu lượng liên tục.

Đặc điểm của van cổng Kitz

Khi mở hoàn toàn, nhiều thiết kế van cổng tạo ra mức cản trở dòng chảy tương đối thấp. Đây là một ưu điểm trong những hệ thống cần lưu thông lưu chất qua đường ống mà không muốn tạo thêm nhiều trở lực tại vị trí van.

Tuy nhiên, van cổng thường cần nhiều không gian theo chiều cao để vận hành trục và cánh van, tùy theo thiết kế. Thời gian đóng mở cũng có thể dài hơn van bi hoặc van bướm.

Không nên sử dụng van cổng ở trạng thái mở một phần trong thời gian dài nếu sản phẩm không được thiết kế cho mục đích điều tiết, vì dòng lưu chất có thể gây rung động, mài mòn và ảnh hưởng đến bề mặt làm kín.

Ứng dụng thực tế

Van cổng Kitz có thể được sử dụng trong hệ thống cấp nước, đường ống công nghiệp và các vị trí cần cô lập một đoạn ống để sửa chữa hoặc bảo dưỡng.

Khi lựa chọn, cần kiểm tra đường kính danh nghĩa, cấp áp suất, vật liệu thân van, kiểu kết nối và điều kiện vận hành. Ngoài ra, người dùng nên xác định không gian lắp đặt có đủ để thao tác tay quay và bảo trì van hay không.

Van cầu Kitz (Globe Valve)

Cấu tạo và nguyên lý hoạt động

Van cầu Kitz được sử dụng khi hệ thống cần kiểm soát hoặc điều chỉnh lưu lượng. Cấu tạo thường gồm thân van, đĩa van, trục van, ghế van và bộ phận làm kín.

Khi người vận hành xoay tay quay, trục van di chuyển đĩa van lên hoặc xuống so với ghế van. Khi đĩa van nâng lên, tiết diện dòng chảy tăng. Khi đĩa hạ xuống, tiết diện giảm, làm thay đổi lưu lượng đi qua.

Nhờ khả năng thay đổi tiết diện dòng chảy, van cầu phù hợp với một số ứng dụng điều tiết mà van cổng thông thường không đáp ứng tốt.

Ưu điểm và hạn chế

Van cầu có thể hỗ trợ điều tiết lưu lượng tương đối thuận tiện. Cấu trúc ghế van và đĩa van cho phép thay đổi mức độ mở theo yêu cầu vận hành.

Tuy nhiên, do đường đi của lưu chất thường đổi hướng bên trong thân van, tổn thất áp suất có thể cao hơn so với một số loại van có đường dẫn thẳng. Điều này cần được cân nhắc khi thiết kế hệ thống, đặc biệt trong các ứng dụng có yêu cầu lưu lượng lớn hoặc hạn chế tổn thất áp suất.

Khả năng điều tiết thực tế phụ thuộc vào thiết kế đĩa van, đặc tính lưu lượng và điều kiện làm việc của từng model.

Ứng dụng của van cầu Kitz

Van cầu có thể được sử dụng trong hệ thống cấp nước công nghiệp, đường ống hơi hoặc các hệ thống cần kiểm soát lưu lượng, với điều kiện model được thiết kế phù hợp.

Trong quá trình lựa chọn, cần xem xét áp suất đầu vào, áp suất đầu ra, nhiệt độ, lưu lượng yêu cầu và đặc tính của lưu chất. Đối với hệ thống hơi nóng hoặc môi trường nhiệt độ cao, cần kiểm tra kỹ vật liệu thân van, bộ phận làm kín và giới hạn vận hành của sản phẩm.

Van một chiều Kitz (Check Valve)

Nguyên lý hoạt động

Van một chiều Kitz có nhiệm vụ cho phép lưu chất chảy theo một hướng và hạn chế hoặc ngăn dòng chảy ngược. Khác với van bi, van cổng hoặc van bướm vận hành bằng tay, nhiều loại van một chiều hoạt động tự động dựa trên chênh lệch áp suất của dòng lưu chất.

Khi áp suất phía đầu vào đủ để thắng lực đóng của cơ cấu bên trong, van mở cho lưu chất đi qua. Khi dòng chảy giảm hoặc có xu hướng đảo chiều, cơ cấu đóng sẽ trở về vị trí ngăn dòng ngược.

Tùy theo thiết kế, van một chiều có thể sử dụng dạng lá lật, dạng nâng hoặc cấu trúc đĩa lò xo.

Đặc điểm nổi bật

Van một chiều giúp hạn chế dòng chảy ngược có thể ảnh hưởng đến máy bơm, thiết bị đo hoặc các bộ phận khác trong hệ thống. Việc sử dụng van phù hợp cũng giúp giảm nguy cơ dòng lưu chất quay ngược khi thiết bị dừng hoạt động.

Tuy nhiên, không phải van một chiều nào cũng có thể ngăn hoàn toàn hiện tượng va đập thủy lực. Khả năng đóng nhanh hay chậm phụ thuộc vào cấu tạo, điều kiện vận hành và đặc tính của dòng chảy.

Khi lắp đặt, cần tuân thủ mũi tên chỉ hướng dòng chảy trên thân van nếu có. Đồng thời, phải kiểm tra vị trí lắp và hướng lắp theo hướng dẫn của từng model.

Ứng dụng thực tế

Van một chiều Kitz thường được xem xét trong hệ thống máy bơm nước, đường ống cấp nước, hệ thống khí nén và một số ứng dụng công nghiệp tương thích.

Ví dụ, tại đường ống đầu ra của máy bơm, van một chiều có thể hạn chế nước chảy ngược khi máy bơm dừng. Trong hệ thống có nhiều thiết bị kết nối chung đường ống, van giúp kiểm soát hướng dòng chảy theo thiết kế.

Khi lựa chọn, cần xác định lưu lượng, áp suất, hướng lắp, vật liệu và kiểu van phù hợp để hạn chế tổn thất áp suất cũng như nguy cơ đóng mở không ổn định.

Lọc Y Kitz (Y-Strainer)

Cấu tạo và nguyên lý hoạt động

Lọc Y Kitz là phụ kiện dùng để giữ lại cặn bẩn, hạt rắn và tạp chất trong dòng lưu chất trước khi chúng đi đến các thiết bị phía sau. Sản phẩm thường có thân dạng chữ Y, lưới lọc hoặc bộ phận lọc bên trong và nắp cho phép tiếp cận để vệ sinh, tùy thiết kế.

Khi lưu chất đi qua lọc, các hạt có kích thước lớn hơn khả năng giữ của lưới sẽ bị giữ lại. Phần lưu chất đã qua lọc tiếp tục di chuyển đến van, máy bơm, thiết bị đo hoặc các bộ phận khác trong hệ thống.

Lọc Y không phải thiết bị xử lý mọi loại tạp chất. Hiệu quả lọc phụ thuộc vào kích thước mắt lưới, đặc tính lưu chất và điều kiện vận hành.

Vai trò của lọc Y Kitz

Cặn bẩn có thể gây kẹt đĩa van, làm mài mòn bề mặt làm kín hoặc ảnh hưởng đến hoạt động của thiết bị đo. Vì vậy, lắp lọc Y tại vị trí thích hợp giúp giảm lượng tạp chất đi vào các thiết bị nhạy cảm.

Tuy nhiên, khi cặn tích tụ quá nhiều, lọc có thể gây tăng tổn thất áp suất và làm giảm lưu lượng. Do đó, việc kiểm tra và vệ sinh định kỳ là rất cần thiết.

Ứng dụng của lọc Y Kitz

Lọc Y có thể được sử dụng trong hệ thống cấp nước, HVAC, một số đường ống hơi và các hệ thống công nghiệp phù hợp với giới hạn kỹ thuật của sản phẩm.

Khi lựa chọn, cần chú ý đến kích thước đường ống, vật liệu thân lọc, cấp áp suất, nhiệt độ làm việc và kích thước mắt lưới. Đồng thời, cần bố trí vị trí lắp sao cho thuận tiện tháo nắp, vệ sinh và thu gom cặn.

So sánh các loại van Kitz phổ biến

Mỗi dòng van Kitz được thiết kế để thực hiện một nhiệm vụ cụ thể. Bảng dưới đây tóm tắt chức năng chính để người dùng dễ lựa chọn.

Có thể thấy, van bi và van cổng phù hợp với những nhiệm vụ đóng ngắt, trong khi van cầu thường được cân nhắc khi cần điều tiết. Van bướm có ưu thế về thiết kế gọn, còn van một chiều và lọc Y đảm nhiệm chức năng bảo vệ hướng dòng chảy và hạn chế tạp chất.

Trong một hệ thống hoàn chỉnh, các thiết bị này có thể được sử dụng kết hợp. Chẳng hạn, lọc Y có thể được lắp trước thiết bị cần bảo vệ, van bi hoặc van cổng được dùng để cô lập đường ống, còn van một chiều hỗ trợ hạn chế dòng chảy ngược.

Kinh nghiệm lựa chọn van Kitz phù hợp

Để lựa chọn đúng sản phẩm, người dùng nên đánh giá các yếu tố kỹ thuật thay vì chỉ dựa vào giá bán hoặc tên thương hiệu.

Xác định chức năng sử dụng: Trước tiên, cần làm rõ hệ thống cần đóng mở, điều tiết, ngăn dòng ngược hay lọc cặn. Đây là cơ sở để lựa chọn đúng loại van.

Kiểm tra vật liệu: Thân van, đĩa van, bi van và gioăng làm kín cần tương thích với lưu chất. Nước sạch, nước có hóa chất, dầu và hơi nóng có những yêu cầu khác nhau về vật liệu.

Xác định kích thước và kiểu kết nối: Cần kiểm tra đường kính danh nghĩa, tiêu chuẩn ren hoặc mặt bích và không gian lắp đặt. Không nên chọn van chỉ dựa vào đường kính đo bên ngoài đường ống.

Đánh giá áp suất và nhiệt độ: Mỗi model có giới hạn vận hành riêng. Cần đối chiếu thông số áp suất, nhiệt độ và lưu chất với điều kiện thực tế của hệ thống.

Kiểm tra nguồn gốc sản phẩm: Nên lựa chọn đơn vị cung cấp có thông tin model rõ ràng, tài liệu kỹ thuật và chính sách bảo hành phù hợp. Khi cần sử dụng cho hệ thống quan trọng, nên yêu cầu tài liệu chứng minh nguồn gốc và thông số kỹ thuật.

Tính đến công tác bảo trì: Vị trí lắp đặt cần đủ không gian để thao tác tay gạt, tay quay hoặc bộ truyền động, đồng thời thuận tiện cho việc kiểm tra và thay thế linh kiện.

Kết luận

Các loại van Kitz phổ biến trên thị trường gồm van bi, van bướm, van cổng, van cầu, van một chiều và lọc Y. Mỗi dòng sản phẩm có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng, đáp ứng những yêu cầu khác nhau trong hệ thống cấp nước, HVAC, khí nén và công nghiệp.

Van bi phù hợp với nhu cầu đóng mở nhanh; van bướm có thiết kế gọn; van cổng thường được sử dụng để cô lập dòng chảy; van cầu hỗ trợ điều tiết; van một chiều hạn chế dòng chảy ngược; còn lọc Y giúp giữ lại cặn bẩn trước khi lưu chất đi đến thiết bị phía sau.

Để hệ thống vận hành an toàn và hiệu quả, người sử dụng cần lựa chọn đúng model, vật liệu, kích thước kết nối và giới hạn áp suất, nhiệt độ. Việc lắp đặt đúng hướng dẫn, kiểm tra định kỳ và bảo dưỡng phù hợp cũng góp phần kéo dài tuổi thọ thiết bị.

Nếu đang tìm hiểu hoặc lựa chọn van Kitz cho một dự án cụ thể, hãy bắt đầu bằng việc xác định loại lưu chất, điều kiện vận hành và chức năng cần thiết. Từ đó, việc đối chiếu catalogue và thông số của từng model sẽ giúp tìm được sản phẩm phù hợp với nhu cầu thực tế.
