Hướng Dẫn Lắp Đặt Straight Service Valve Đúng Kỹ Thuật Và An Toàn

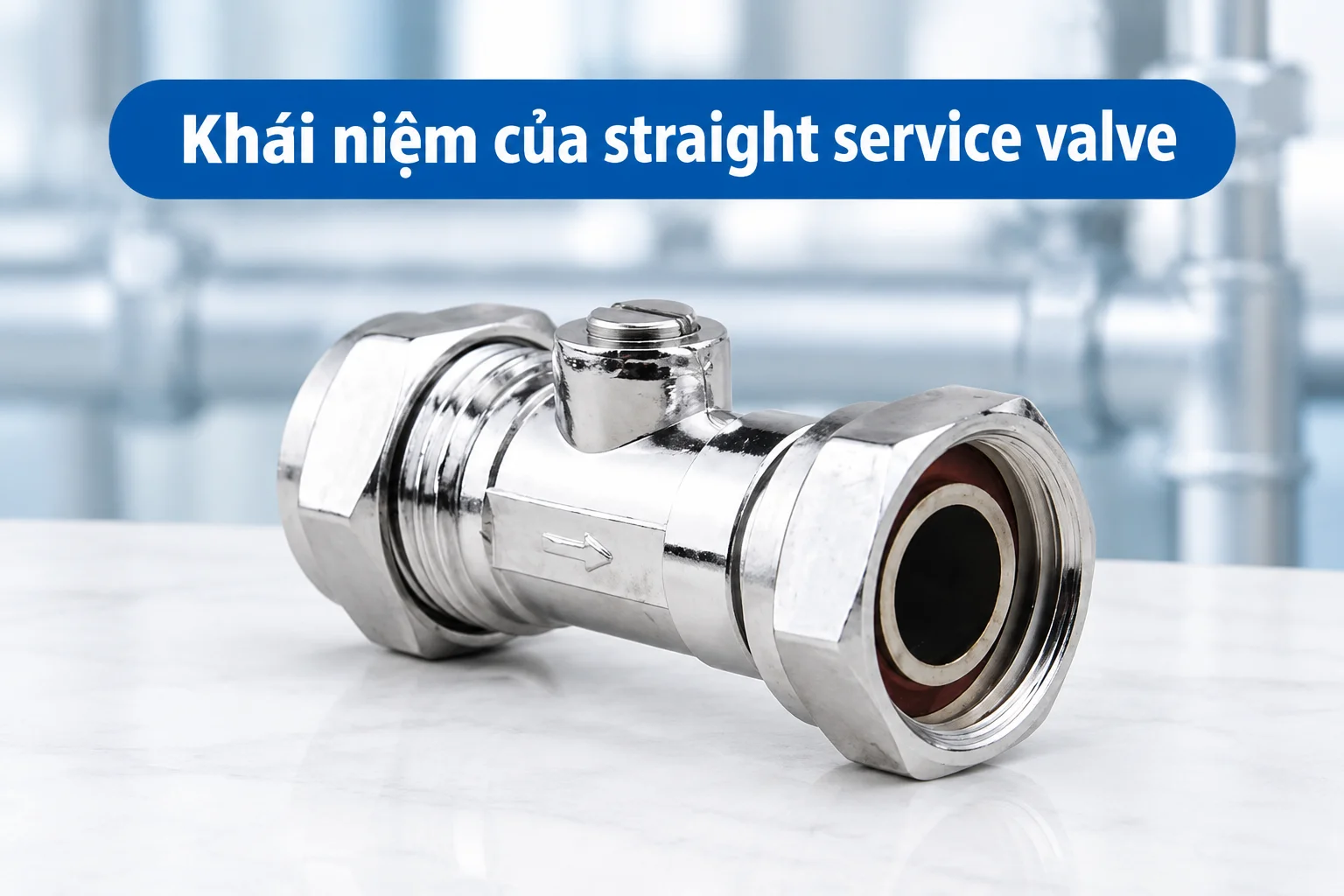

Straight Service Valve là gì?

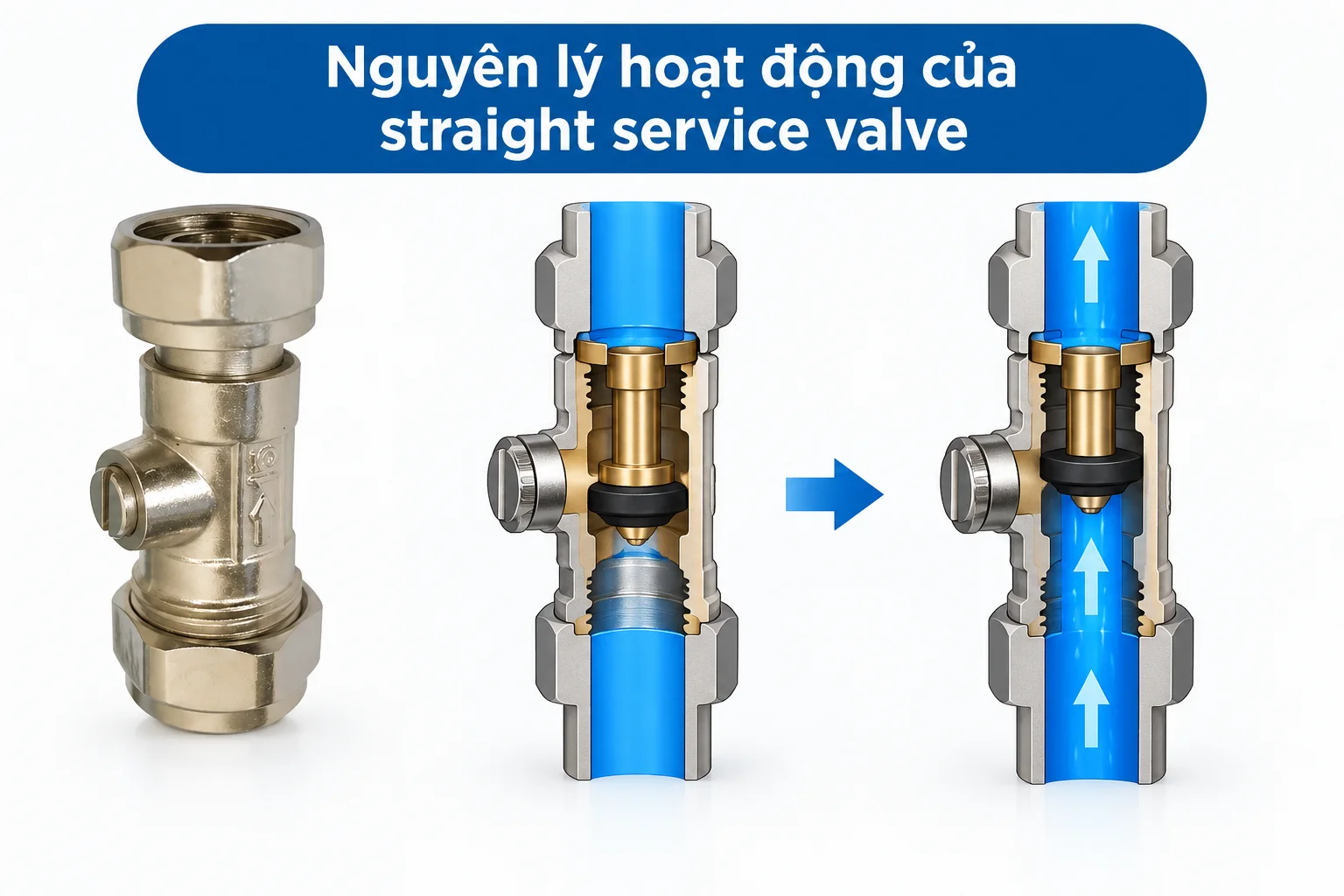

Straight Service Valve, còn được gọi là van dịch vụ thẳng hoặc van cách ly thẳng, là loại van được sử dụng để đóng, mở và cách ly nguồn cấp lưu chất đến một thiết bị hoặc một nhánh đường ống. Đặc điểm nhận biết của dòng van này là đường dẫn lưu chất được bố trí theo phương thẳng, giúp kết nối đường ống đầu vào và đầu ra trên cùng một trục.

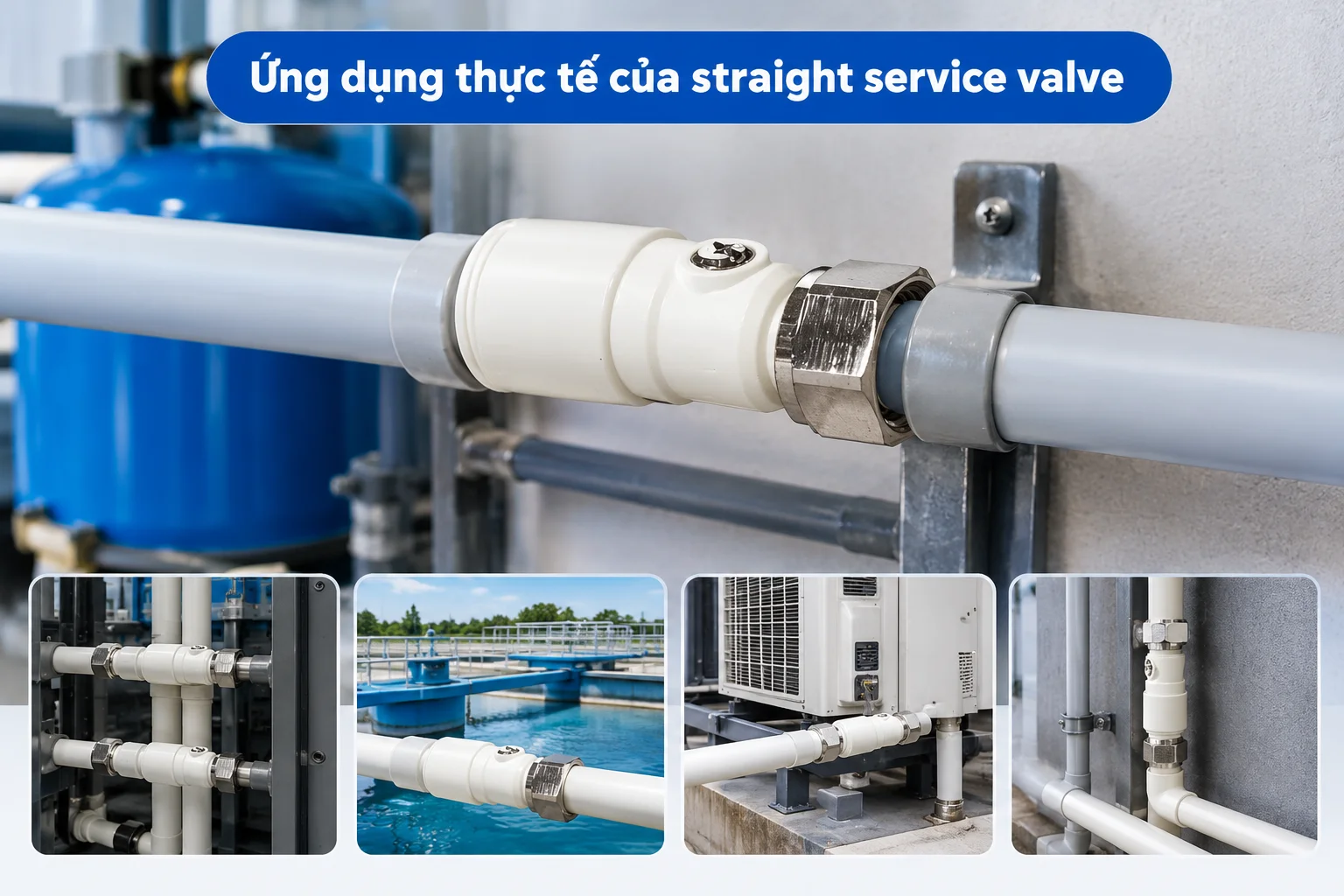

Van cách ly thẳng thường xuất hiện trong hệ thống cấp nước dân dụng, đường ống cấp nước cho bồn cầu, vòi lavabo, máy giặt và một số thiết bị sử dụng nước khác. Tùy thiết kế và tiêu chuẩn sản xuất, van có thể sử dụng đầu nối ren, đầu nối nén hoặc kết hợp nhiều kiểu kết nối để phù hợp với từng hệ thống.

Về chức năng, loại van này cho phép người dùng chủ động ngắt nguồn cấp đến thiết bị khi cần thay thế phụ kiện, sửa chữa đường ống hoặc thực hiện công việc bảo trì định kỳ. Nhờ đó, người dùng có thể hạn chế việc phải ngắt nước toàn bộ công trình khi chỉ cần xử lý một thiết bị riêng lẻ.

Để van cách ly thẳng hoạt động ổn định, quá trình lắp đặt cần đáp ứng các yêu cầu về kích thước, vật liệu, kiểu kết nối, áp suất làm việc và độ kín của mối nối. Việc thực hiện đúng kỹ thuật còn giúp giảm nguy cơ rò rỉ, hư hỏng ren và kéo dài tuổi thọ của van.

Chuẩn bị dụng cụ và vật tư trước khi lắp đặt

Trước khi tiến hành lắp đặt Straight Service Valve, cần kiểm tra điều kiện thực tế của đường ống và chuẩn bị đầy đủ dụng cụ cần thiết. Công tác chuẩn bị kỹ lưỡng giúp quá trình thi công diễn ra thuận lợi, đồng thời hạn chế các lỗi phát sinh sau khi đưa hệ thống vào sử dụng.

Lựa chọn van có kích thước phù hợp

Kích thước van phải tương thích với đường ống và thiết bị cần kết nối. Một số kích thước thường gặp trong hệ thống cấp nước dân dụng là 15 mm × 1/2 inch hoặc 22 mm × 3/4 inch, tuy nhiên đây chỉ là các ví dụ phổ biến, không phải quy cách áp dụng cho mọi sản phẩm.

Khi lựa chọn, cần phân biệt đường kính ống, kích thước danh nghĩa và kích thước ren. Đối với đầu nối nén, phải kiểm tra đường kính ngoài của ống theo yêu cầu của nhà sản xuất. Đối với đầu nối ren, cần xác định đúng tiêu chuẩn ren và kích thước tương ứng.

Ngoài ra, vật liệu thân van cũng cần phù hợp với môi chất sử dụng. Van đồng thau thường được dùng cho hệ thống cấp nước thông dụng, nhưng vẫn cần kiểm tra giới hạn nhiệt độ, áp suất và khả năng tương thích với nước nóng hoặc môi trường đặc biệt.

Chuẩn bị dụng cụ lắp đặt

Các dụng cụ thường cần có gồm cờ lê phù hợp, mỏ lết, khăn sạch và dụng cụ cắt ống chuyên dụng nếu phải xử lý lại đường ống. Với đường ống đồng hoặc hệ thống sử dụng đầu nối nén, cần chuẩn bị dụng cụ làm sạch và loại bỏ ba-via phù hợp.

Băng tan hoặc vật liệu làm kín ren chỉ được sử dụng khi kiểu kết nối và hướng dẫn của nhà sản xuất yêu cầu. Không quấn băng tan tùy tiện lên bề mặt làm kín của đầu nối nén, vì có thể ảnh hưởng đến khả năng làm kín của vòng nén.

Trước khi thi công, nên kiểm tra thân van, tay điều khiển, vòng đệm và các phụ kiện đi kèm. Không sử dụng van có dấu hiệu nứt, biến dạng, hư hỏng ren hoặc cơ cấu đóng mở hoạt động bất thường.

Các bước lắp đặt Straight Service Valve đúng kỹ thuật

Bước 1: Ngắt nguồn cấp và xả áp lực trong đường ống

Đây là bước quan trọng đầu tiên nhằm đảm bảo an toàn trong suốt quá trình lắp đặt. Trước khi tháo hoặc cắt đường ống, cần khóa van cấp nước tổng hoặc nguồn cấp của nhánh đường ống liên quan.

Sau khi khóa nguồn, mở vòi hoặc điểm xả phù hợp để giải phóng lượng nước và áp lực còn tồn đọng. Chỉ bắt đầu tháo lắp khi đã xác nhận đường ống được cô lập an toàn và không còn áp lực gây nguy hiểm.

Nếu hệ thống đang sử dụng nước nóng, cần chờ nhiệt độ giảm xuống mức an toàn để tránh bỏng. Đối với hệ thống khí, môi chất lạnh hoặc lưu chất nguy hiểm, không áp dụng quy trình cấp nước thông thường. Việc cô lập, thu hồi môi chất và xử lý áp lực phải tuân thủ quy định chuyên ngành, do người có chuyên môn thực hiện.

Bước 2: Kiểm tra và làm sạch đường ống

Sau khi ngắt nguồn cấp, kiểm tra vị trí dự kiến lắp đặt để xác định không gian thao tác, hướng kết nối và khả năng tiếp cận van trong quá trình sử dụng.

Bề mặt đầu ống cần sạch, không có cặn bẩn, dầu mỡ hoặc ba-via. Nếu phải cắt lại ống, cần đảm bảo mặt cắt tương đối vuông góc với trục ống và loại bỏ cạnh sắc theo hướng dẫn của nhà sản xuất.

Đối với ống đồng sử dụng đầu nối nén, bề mặt ống phải không bị móp méo, trầy xước sâu hoặc biến dạng tại vị trí tiếp xúc với vòng nén. Đối với ống nhựa, cần xác nhận loại van và phụ kiện được thiết kế tương thích với vật liệu ống.

Không nên dùng giấy nhám quá thô hoặc tác động mạnh lên bề mặt làm kín. Những vết xước sâu hoặc biến dạng nhỏ cũng có thể tạo đường rò rỉ khi hệ thống vận hành dưới áp lực.

Bước 3: Xác định hướng và vị trí lắp van

Straight Service Valve có thiết kế đường dẫn thẳng nên thường thuận tiện khi lắp trên các đoạn ống chạy thẳng đến thiết bị. Tuy nhiên, trước khi lắp cần kiểm tra sơ đồ kết nối và hướng dẫn đi kèm sản phẩm.

Nếu thân van có mũi tên chỉ hướng dòng chảy, cần lắp theo đúng chiều mũi tên. Nếu nhà sản xuất xác nhận van cho phép dòng chảy hai chiều, thực hiện theo tài liệu kỹ thuật tương ứng.

Vị trí lắp đặt nên dễ quan sát, dễ thao tác đóng mở và thuận tiện cho việc kiểm tra rò rỉ. Tránh đặt van tại nơi thường xuyên bị va đập, ngập nước hoặc khó tiếp cận khi cần bảo trì.

Ngoài ra, cần bố trí đường ống sao cho van không phải chịu tải trọng, lực kéo hoặc mô-men xoắn quá lớn từ các đoạn ống nối. Khi cần thiết, hãy sử dụng giá đỡ đường ống phù hợp để hạn chế ứng suất tác động lên thân van.

Bước 4: Lắp van bằng đầu nối nén

Đầu nối nén là kiểu kết nối thường gặp ở các van dịch vụ thẳng dùng cho đường ống đồng. Cơ cấu này sử dụng đai ốc và vòng nén để tạo độ kín giữa van với bề mặt ngoài của ống.

Trước tiên, đưa đai ốc và vòng nén vào đầu ống theo đúng thứ tự mà nhà sản xuất quy định. Tiếp theo, đưa ống vào đầu kết nối của van đến vị trí yêu cầu, đảm bảo ống được đặt thẳng và không bị lệch.

Vặn đai ốc bằng tay trước để tránh hiện tượng chéo ren. Sau đó, sử dụng cờ lê siết đến mức quy định trong tài liệu kỹ thuật. Không nên siết quá mạnh với mục đích làm mối nối kín hơn, bởi lực siết quá lớn có thể làm biến dạng vòng nén, hỏng ren hoặc nứt thân van.

Đối với đầu nối nén, thông thường không cần quấn băng tan lên bề mặt tiếp xúc giữa ống và vòng nén. Nếu sản phẩm có cấu tạo đặc biệt, cần làm theo hướng dẫn riêng của nhà sản xuất.

Bước 5: Lắp van bằng đầu nối ren

Với kiểu kết nối ren, cần kiểm tra hai đầu ren có cùng tiêu chuẩn và kích thước tương thích hay không. Không nên cố vặn hai đầu ren không phù hợp vì có thể làm hỏng ren hoặc khiến mối nối không đạt độ kín.

Nếu mối nối sử dụng ren làm kín bằng vật liệu chuyên dụng, hãy lựa chọn băng tan hoặc chất làm kín phù hợp với vật liệu đường ống, môi chất và điều kiện làm việc. Quấn hoặc bôi vật liệu theo hướng dẫn kỹ thuật, tránh để vật liệu lọt vào lòng ống.

Khi vặn van vào đường ống, nên giữ cố định phần đối nối bằng dụng cụ thích hợp để tránh xoắn đường ống. Siết đều tay, không tác động lực quá mức lên thân van bằng đồng thau.

Cần lưu ý rằng không phải mọi mối nối ren đều làm kín tại phần ren. Một số thiết kế sử dụng gioăng hoặc mặt côn làm kín riêng. Với những sản phẩm này, phải tuân thủ đúng cấu tạo thực tế, không tự ý bổ sung vật liệu làm kín tại vị trí không được thiết kế để sử dụng.

Bước 6: Kiểm tra sau khi hoàn thành lắp đặt

Sau khi lắp xong, kiểm tra lại toàn bộ các mối nối, vị trí đặt van và cơ cấu điều khiển. Đảm bảo van được cố định chắc chắn, đường ống không bị kéo lệch và tay điều khiển có đủ không gian thao tác.

Tiếp theo, mở nguồn cấp từ từ để áp lực tăng dần trong hệ thống. Quan sát các vị trí kết nối để phát hiện dấu hiệu rò rỉ, thấm nước hoặc biến dạng bất thường.

Nếu phát hiện rò rỉ, cần cô lập nguồn cấp và xả áp trước khi điều chỉnh mối nối. Không siết thêm đai ốc hoặc tháo lắp khi đường ống vẫn đang chịu áp lực.

Cuối cùng, thử đóng và mở van theo hướng dẫn của nhà sản xuất. Kiểm tra khả năng vận hành, độ trơn tru của cơ cấu điều khiển và khả năng ngắt dòng tại thiết bị sử dụng. Nếu van không đóng kín hoặc tay điều khiển bị kẹt, cần kiểm tra lại nguyên nhân trước khi bàn giao hệ thống.

Những lỗi thường gặp khi lắp đặt Straight Service Valve

Một trong những lỗi phổ biến là lựa chọn sai kích thước van. Khi đầu nối không tương thích với đường kính ống hoặc tiêu chuẩn ren, người lắp có thể phải dùng lực quá lớn để cố định, dẫn đến hư hỏng và rò rỉ.

Lỗi thứ hai là siết đầu nối nén quá chặt. Lực siết vượt mức khuyến nghị có thể làm biến dạng vòng nén, hư hỏng ren hoặc ảnh hưởng đến khả năng làm kín. Giải pháp là sử dụng dụng cụ phù hợp và tuân thủ thông số của nhà sản xuất.

Lỗi thứ ba là vệ sinh đầu ống không kỹ. Bụi bẩn, ba-via hoặc bề mặt ống bị trầy xước có thể cản trở quá trình làm kín. Vì vậy, cần kiểm tra kỹ đầu ống trước khi đưa vào kết nối.

Ngoài ra, việc sử dụng sai vật liệu làm kín, lắp sai hướng dòng chảy hoặc đặt van tại vị trí khó thao tác cũng ảnh hưởng đến độ ổn định của hệ thống. Những lỗi này nên được phát hiện và xử lý ngay trong quá trình nghiệm thu.

Lưu ý an toàn khi sử dụng Straight Service Valve

Để đảm bảo độ bền và khả năng vận hành ổn định, cần lựa chọn van theo đúng áp suất và nhiệt độ làm việc. Không nên chỉ dựa vào hình dáng bên ngoài hoặc vật liệu thân van để xác định khả năng chịu áp.

Trong quá trình sử dụng, cần tránh tác động lực mạnh lên tay vặn, không dùng dụng cụ nối dài tùy tiện để tăng mô-men xoắn và không tự ý tháo van khi hệ thống chưa được cô lập.

Đối với hệ thống nước sinh hoạt, nên kiểm tra định kỳ các mối nối, tình trạng ăn mòn, dấu hiệu rò rỉ và khả năng đóng mở. Nếu van bị kẹt, rò rỉ kéo dài hoặc không thể ngắt dòng hoàn toàn, cần kiểm tra và thay thế khi cần thiết.

Đặc biệt, nếu Straight Service Valve được sử dụng trong hệ thống khí, gas hoặc môi chất lạnh, phải xác nhận sản phẩm được chứng nhận phù hợp với môi chất đó. Không sử dụng van cấp nước thông thường thay thế cho van chuyên dụng.

Cách bảo trì Straight Service Valve để kéo dài tuổi thọ

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng và giảm nguy cơ gián đoạn hoạt động của hệ thống. Tần suất kiểm tra nên dựa trên điều kiện sử dụng, chất lượng lưu chất và khuyến nghị của nhà sản xuất.

Trong mỗi lần kiểm tra, cần quan sát thân van , các đầu nối và khu vực xung quanh để phát hiện vết ẩm, cặn khoáng hoặc dấu hiệu ăn mòn. Đồng thời, kiểm tra cơ cấu đóng mở để đảm bảo van hoạt động bình thường.

Nếu thiết kế cho phép, có thể thao tác đóng mở định kỳ trong điều kiện hệ thống an toàn để hạn chế tình trạng cơ cấu bị kẹt do ít sử dụng. Tuy nhiên, không nên cố vặn khi van có dấu hiệu kẹt cứng hoặc cần lực lớn bất thường.

Khi phát hiện gioăng hỏng, đầu nối biến dạng hoặc thân van nứt, cần thay thế bộ phận phù hợp hoặc thay cả van theo khuyến cáo kỹ thuật. Không nên xử lý tạm thời bằng cách siết chặt quá mức hoặc bổ sung vật liệu làm kín không đúng vị trí.

Kết luận

Lắp đặt Straight Service Valve đúng kỹ thuật là yếu tố quan trọng giúp hệ thống đường ống vận hành an toàn, hạn chế rò rỉ và thuận tiện cho việc bảo trì thiết bị. Quy trình cơ bản bao gồm chuẩn bị dụng cụ, ngắt nguồn cấp, làm sạch đường ống, xác định vị trí, thực hiện kết nối và kiểm tra vận hành sau lắp đặt.

Trong đó, việc lựa chọn đúng kích thước, kiểu kết nối và vật liệu làm kín có vai trò quyết định đối với độ kín của hệ thống. Người thi công cũng cần tuân thủ hướng dẫn của nhà sản xuất, tránh siết quá lực và không thao tác khi đường ống còn áp lực.

Khi được lựa chọn, lắp đặt và bảo trì phù hợp, van cách ly thẳng có thể giúp việc cách ly từng thiết bị trở nên thuận tiện hơn, giảm thời gian sửa chữa và nâng cao độ tin cậy của hệ thống cấp nước dân dụng cũng như các ứng dụng tương thích khác.
