Bơm Cánh Gạt Kép: Nguyên Lý Hoạt Động, Ưu Điểm Và Các Lỗi Thường Gặp

Bơm nước cánh gạt kép là thiết bị thủy lực được sử dụng phổ biến trong các hệ thống máy móc công nghiệp, dây chuyền sản xuất và thiết bị cơ khí. Nhờ khả năng cung cấp lưu lượng dầu ổn định, vận hành tương đối êm ái và thiết kế gọn gàng, loại bơm này đáp ứng tốt nhu cầu truyền tải năng lượng trong nhiều ứng dụng khác nhau. Tuy nhiên, trong quá trình sử dụng, bơm nước cánh gạt kép vẫn có thể gặp phải một số sự cố như áp suất thấp, tiếng ồn bất thường, rò rỉ dầu hoặc giảm hiệu suất hoạt động.

Việc hiểu rõ nguyên lý vận hành, nguyên nhân gây hư hỏng và cách khắc phục sẽ giúp người dùng sử dụng thiết bị hiệu quả, hạn chế thời gian dừng máy và kéo dài tuổi thọ của hệ thống thủy lực.

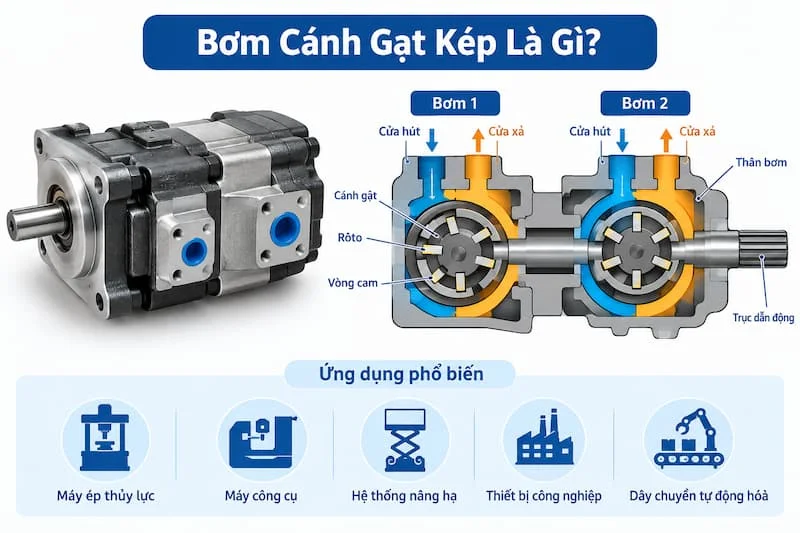

1. Bơm Cánh Gạt Kép Là Gì?

Bơm cánh gạt kép là loại bơm thủy lực sử dụng các cánh gạt chuyển động trong rãnh của rôto để hút và đẩy chất lỏng, thường là dầu thủy lực. Điểm đặc trưng của thiết bị là tích hợp hai bộ phận bơm trong cùng một cụm hoặc trên cùng một trục dẫn động, tùy theo thiết kế của nhà sản xuất.

Cấu tạo cơ bản của bơm nước cánh gạt kép thường bao gồm thân bơm, trục dẫn động, rôto, cánh gạt, vòng cam, các cửa hút và cửa xả. Khi động cơ quay, rôto chuyển động làm các cánh gạt trượt ra vào trong rãnh. Sự thay đổi thể tích giữa các cánh gạt và bề mặt vòng cam tạo ra quá trình hút dầu vào và đẩy dầu ra khỏi buồng bơm.

Tùy từng model, hai bộ phận bơm có thể cung cấp hai dòng dầu riêng biệt với lưu lượng hoặc áp suất khác nhau. Một số thiết kế còn cho phép kết hợp dòng dầu để đáp ứng nhu cầu của hệ thống. Vì vậy, cần kiểm tra thông số kỹ thuật của từng model trước khi lựa chọn và lắp đặt.

Bơm nước cánh gạt kép thường được ứng dụng trong máy ép thủy lực, máy công cụ, hệ thống nâng hạ, thiết bị công nghiệp và các dây chuyền tự động hóa.

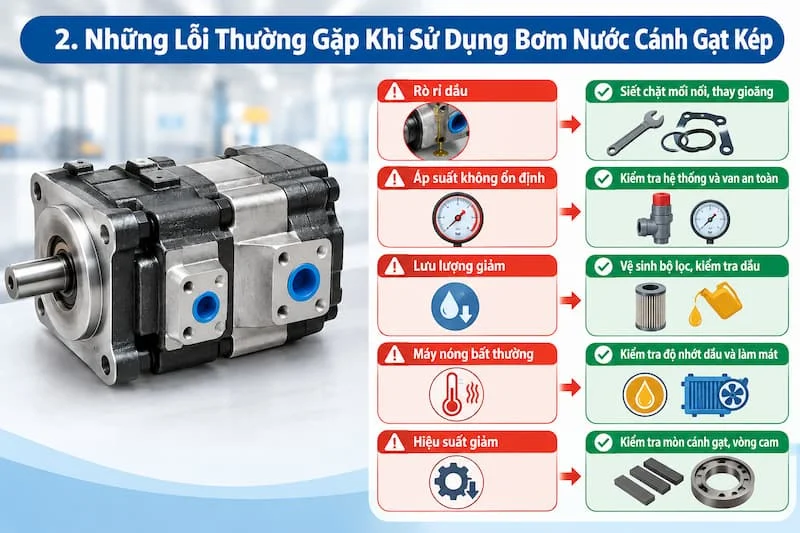

2. Những Lỗi Thường Gặp Khi Sử Dụng Bơm Nước Cánh Gạt Kép

Mặc dù có khả năng vận hành ổn định, bơm nước cánh gạt kép vẫn có thể phát sinh sự cố do điều kiện làm việc, chất lượng dầu thủy lực, cách lắp đặt hoặc quá trình bảo dưỡng chưa phù hợp. Dưới đây là những lỗi phổ biến và cách khắc phục tương ứng.

2.1. Bơm Nước Cánh Gạt Kép Hoạt Động Nhưng Không Lên Áp

Đây là tình trạng bơm vẫn quay nhưng hệ thống thủy lực không đạt được áp suất yêu cầu. Sự cố có thể khiến xi lanh chuyển động yếu, cơ cấu nâng hạ hoạt động chậm hoặc máy móc không thể thực hiện đúng chức năng.

Nguyên nhân:

• Mức dầu thủy lực trong thùng chứa quá thấp.

• Đường ống hút bị tắc nghẽn, rò rỉ hoặc không kín khiến không khí lọt vào.

• Van tràn hoặc van điều áp bị kẹt ở trạng thái mở.

• Cánh gạt, rôto hoặc vòng cam bị mài mòn, làm giảm khả năng tạo áp.

• Tốc độ quay của động cơ không đáp ứng yêu cầu kỹ thuật.

Cách khắc phục:

• Kiểm tra mức dầu và bổ sung đúng loại dầu thủy lực theo khuyến nghị của nhà sản xuất.

• Kiểm tra đường ống hút, các đầu nối và bộ lọc dầu để phát hiện tình trạng tắc nghẽn hoặc rò rỉ.

• Kiểm tra van tràn, van điều áp và điều chỉnh theo thông số thiết kế.

• Nếu áp suất vẫn thấp, cần kiểm tra độ mòn của các chi tiết bên trong bơm.

• Đo tốc độ quay và kiểm tra động cơ dẫn động trước khi tiếp tục vận hành.

2.2. Bơm Cánh Gạt Kép Phát Ra Tiếng Ồn Bất Thường

Trong điều kiện bình thường, bơm nước cánh gạt kép có thể phát ra tiếng vận hành nhất định. Tuy nhiên, nếu xuất hiện tiếng rít, tiếng va đập hoặc tiếng ù lớn hơn bình thường, thiết bị có thể đang gặp vấn đề.

Nguyên nhân:

• Đường ống hút bị tắc hoặc có kích thước không phù hợp.

• Không khí lọt vào hệ thống dầu thủy lực.

• Mức dầu thấp khiến quá trình hút dầu không ổn định.

• Khớp nối giữa động cơ và trục bơm bị lệch.

• Ổ bi hoặc các chi tiết chuyển động bị mài mòn.

Cách khắc phục:

• Kiểm tra mức dầu, bộ lọc và toàn bộ đường ống hút.

• Siết chặt các đầu nối và xử lý vị trí có nguy cơ hút không khí.

• Kiểm tra độ đồng tâm giữa trục động cơ và trục bơm.

• Kiểm tra ổ bi, khớp nối và các chi tiết cơ khí khi đã ngắt nguồn điện.

• Nếu tiếng ồn tăng nhanh hoặc đi kèm rung động mạnh, cần dừng máy để kiểm tra trước khi sử dụng lại.

2.3. Lưu Lượng Dầu Của Bơm Bị Giảm

Lưu lượng dầu không ổn định khiến các cơ cấu thủy lực hoạt động chậm, lực nâng giảm hoặc chu kỳ làm việc kéo dài. Với bơm cánh gạt kép, sự cố có thể xuất hiện ở một hoặc cả hai cửa ra, tùy thuộc vào nguyên nhân.

Nguyên nhân:

• Dầu thủy lực có độ nhớt không phù hợp.

• Bộ lọc dầu bị bẩn hoặc đường ống bị tắc.

• Cánh gạt bị kẹt trong rãnh rôto.

• Bề mặt vòng cam và rôto bị mài mòn.

• Tốc độ quay của bơm thấp hơn mức yêu cầu.

Cách khắc phục:

• Kiểm tra chất lượng, độ nhớt và nhiệt độ của dầu thủy lực.

• Vệ sinh hoặc thay thế bộ lọc theo lịch bảo dưỡng.

• Kiểm tra chuyển động của cánh gạt và tình trạng bề mặt làm việc.

• Đo lưu lượng tại từng cửa xả để xác định bộ phận gặp sự cố.

• Thay thế các chi tiết hư hỏng bằng phụ tùng phù hợp với model bơm.

2.4. Bơm Cánh Gạt Kép Bị Nóng Quá Mức

Nhiệt độ dầu tăng cao có thể làm giảm độ nhớt, tăng rò rỉ nội bộ và đẩy nhanh quá trình mài mòn của các chi tiết. Nếu tình trạng kéo dài, bơm và các bộ phận khác trong hệ thống thủy lực có thể bị hư hỏng.

Nguyên nhân:

• Hệ thống làm việc quá tải trong thời gian dài.

• Van tràn hoạt động liên tục do áp suất được cài đặt không phù hợp.

• Dầu thủy lực không đúng chủng loại hoặc đã xuống cấp.

• Bộ làm mát dầu hoạt động kém hiệu quả.

• Rò rỉ nội bộ trong bơm làm tổn thất năng lượng thành nhiệt.

Cách khắc phục:

• Theo dõi nhiệt độ dầu và đối chiếu với giới hạn cho phép của nhà sản xuất.

• Kiểm tra áp suất làm việc, van tràn và tình trạng tải của hệ thống.

• Thay dầu nếu dầu bị biến chất hoặc không đạt yêu cầu kỹ thuật.

• Kiểm tra bộ làm mát, đường tuần hoàn và các vị trí có thể gây tổn thất áp suất.

• Nếu bơm tiếp tục quá nhiệt dù các thông số bên ngoài bình thường, cần kiểm tra độ mòn và rò rỉ nội bộ.

2.5. Bơm Bị Rò Rỉ Dầu Thủy Lực

Rò rỉ dầu không chỉ gây thất thoát chất lỏng mà còn làm giảm áp suất, ảnh hưởng đến môi trường làm việc và tiềm ẩn nguy cơ mất an toàn.

Nguyên nhân:

• Gioăng làm kín hoặc phớt trục bị lão hóa.

• Các bu lông và đầu nối đường ống bị lỏng.

• Bề mặt lắp ghép bị trầy xước hoặc biến dạng.

• Áp suất làm việc vượt giới hạn thiết kế.

• Lắp đặt sai kỹ thuật hoặc sử dụng vật liệu làm kín không phù hợp.

Cách khắc phục:

• Xác định chính xác vị trí rò rỉ trước khi tháo thiết bị.

• Siết lại các đầu nối theo yêu cầu kỹ thuật, tránh siết quá lực.

• Thay thế gioăng và phớt bị hỏng bằng phụ tùng tương thích.

• Kiểm tra áp suất hệ thống để bảo đảm không vượt giới hạn cho phép.

• Sau khi sửa chữa, vận hành thử ở điều kiện phù hợp và kiểm tra lại độ kín.

Không dùng tay kiểm tra trực tiếp vị trí nghi rò rỉ dầu áp suất cao vì tia dầu có thể xuyên qua da và gây chấn thương nghiêm trọng.

3. Cách Bảo Dưỡng Bơm Cánh Gạt Kép Để Tăng Tuổi Thọ

Bảo dưỡng định kỳ là yếu tố quan trọng giúp bơm cánh gạt kép duy trì hiệu suất và hạn chế các sự cố trong quá trình vận hành. Người sử dụng nên thực hiện các công việc sau:

• Kiểm tra dầu thủy lực: Duy trì mức dầu phù hợp, sử dụng đúng chủng loại và thay dầu theo khuyến nghị của nhà sản xuất.

• Vệ sinh bộ lọc: Kiểm tra bộ lọc hút và lọc hồi để hạn chế cặn bẩn xâm nhập vào bơm.

• Theo dõi áp suất và lưu lượng: Ghi nhận các thông số vận hành để phát hiện sớm dấu hiệu suy giảm hiệu suất.

• Kiểm tra đường ống và khớp nối: Bảo đảm các đầu nối kín, đường ống không bị gập, nứt hoặc biến dạng.

• Kiểm tra tiếng ồn và nhiệt độ: Theo dõi sự thay đổi bất thường trong quá trình vận hành.

• Bảo dưỡng các chi tiết cơ khí: Kiểm tra trục dẫn động, khớp nối, ổ bi và các bộ phận liên quan theo hướng dẫn kỹ thuật.

Trước khi bảo dưỡng, cần ngắt nguồn điện, khóa nguồn năng lượng và xả áp suất thủy lực theo đúng quy trình an toàn. Không tháo đường ống hoặc mở thân bơm khi hệ thống vẫn còn áp suất.

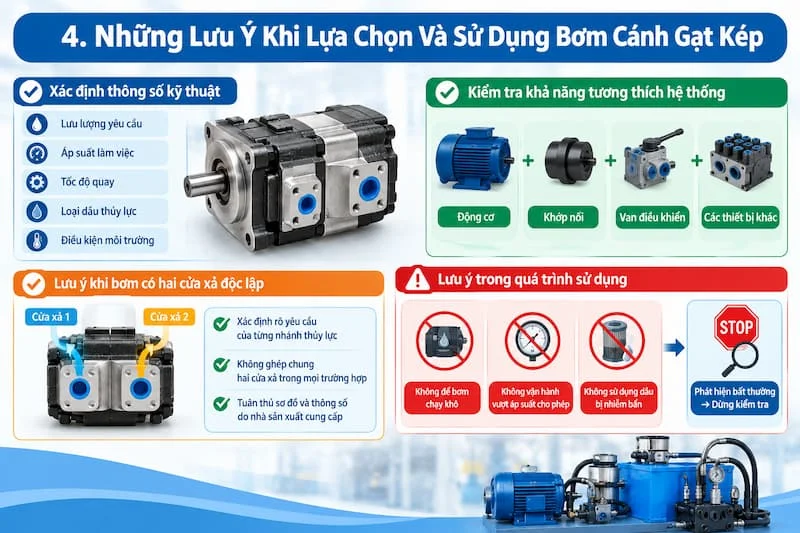

4. Những Lưu Ý Khi Lựa Chọn Và Sử Dụng Bơm Cánh Gạt Kép

Để lựa chọn bơm cánh gạt kép phù hợp, người dùng cần xác định lưu lượng yêu cầu, áp suất làm việc, tốc độ quay, loại dầu thủy lực và điều kiện môi trường. Ngoài ra, cần kiểm tra khả năng tương thích giữa bơm với động cơ, khớp nối, van điều khiển và các thiết bị trong hệ thống.

Đối với loại bơm có hai cửa xả độc lập, cần xác định rõ yêu cầu của từng nhánh thủy lực. Không nên mặc định rằng hai cửa xả có cùng lưu lượng hoặc có thể ghép chung trong mọi trường hợp. Việc đấu nối phải tuân thủ sơ đồ và thông số do nhà sản xuất cung cấp.

Trong quá trình sử dụng, không nên để bơm chạy khô, vận hành vượt áp suất cho phép hoặc sử dụng dầu bị nhiễm bẩn. Khi phát hiện dấu hiệu bất thường, cần dừng thiết bị để kiểm tra thay vì tiếp tục vận hành trong thời gian dài.

5. Kết Luận

Bơm cánh gạt kép là thiết bị thủy lực có vai trò quan trọng trong nhiều hệ thống máy móc công nghiệp nhờ khả năng cung cấp lưu lượng dầu ổn định và đáp ứng các yêu cầu vận hành khác nhau. Tuy nhiên, những lỗi như không lên áp, phát ra tiếng ồn, giảm lưu lượng, quá nhiệt và rò rỉ dầu vẫn có thể xảy ra nếu thiết bị không được lắp đặt hoặc bảo dưỡng đúng cách.

Việc kiểm tra dầu thủy lực, vệ sinh bộ lọc, theo dõi áp suất và bảo dưỡng định kỳ sẽ giúp hạn chế hư hỏng, nâng cao hiệu quả sử dụng và kéo dài tuổi thọ của bơm. Khi gặp sự cố phức tạp, người dùng nên tham khảo tài liệu kỹ thuật hoặc liên hệ đơn vị chuyên môn để được kiểm tra và sửa chữa phù hợp.
