Bơm Test Áp Lực Nước Là Gì? Cách Chọn Và Sử Dụng Đúng Quy Trình

Sau khi lắp đặt đường ống cấp nước, hệ thống cần được kiểm tra trước khi đóng trần, lấp đất hoặc bàn giao công trình. Các mối nối, van khóa, mặt bích và phụ kiện có thể bị rò rỉ dù bên ngoài không có dấu hiệu bất thường.

Nếu không kiểm tra trước, sự cố có thể phát sinh khi hệ thống đi vào vận hành, gây thất thoát nước và tốn kém chi phí sửa chữa. Bơm test áp lực là thiết bị tạo áp suất để hỗ trợ kiểm tra độ kín và khả năng chịu áp của hệ thống.

Bài viết dưới đây sẽ trình bày cấu tạo, phân loại, thông số, cách lựa chọn, quy trình sử dụng và những lưu ý an toàn. Chọn đúng bơm thử áp và thực hiện theo đúng quy trình giúp việc kiểm tra hệ thống có cơ sở kỹ thuật rõ ràng hơn trước khi đưa vào sử dụng.

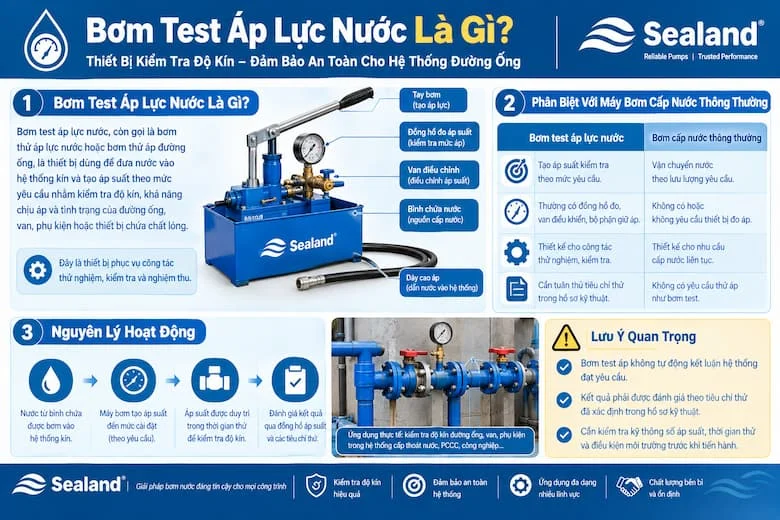

Bơm Test Áp Lực Nước Là Gì?

Bơm test áp lực nước, còn gọi là bơm thử áp lực nước hoặc bơm thử áp đường ống, là thiết bị dùng để đưa nước vào hệ thống kín và tạo áp suất theo mức yêu cầu nhằm kiểm tra độ kín, khả năng chịu áp và tình trạng của đường ống, van, phụ kiện hoặc thiết bị chứa chất lỏng.

Đây là thiết bị phục vụ công tác thử nghiệm, kiểm tra và nghiệm thu. Cần phân biệt máy bơm thử áp với máy bơm cấp nước thông thường: bơm thử áp được thiết kế để tạo áp suất kiểm tra và thường đi kèm đồng hồ đo, van điều khiển hoặc bộ phận giữ áp.

Thiết bị không tự động kết luận hệ thống đạt yêu cầu – kết quả phải được đánh giá theo tiêu chí thử đã xác định trong hồ sơ kỹ thuật.

Nguyên Lý Hoạt Động Của Bơm Thử Áp Lực Nước

Quy trình vận hành diễn ra theo trình tự:

1. Nạp nước vào đoạn ống hoặc thiết bị cần thử.

2. Loại bỏ không khí bị giữ lại trong hệ thống theo quy trình.

3. Kết nối bơm thử áp và tăng áp suất từ từ đến mức quy định.

4. Cô lập nguồn bơm nếu quy trình yêu cầu, sau đó giữ áp trong khoảng thời gian xác định.

5. Theo dõi đồng hồ, kiểm tra rò rỉ và ghi nhận kết quả.

Bản chất của quá trình này là áp suất được tạo ra trong hệ thống kín, còn đồng hồ giúp theo dõi sự thay đổi áp suất theo thời gian. Hiện tượng sụt áp có thể liên quan đến rò rỉ, nhưng cũng cần xem xét nhiệt độ, độ giãn nở, khí còn trong ống và đặc tính vật liệu. Vì vậy, không nên chỉ dựa vào một lần đọc đồng hồ để kết luận hệ thống đạt hay không đạt.

Các Loại Bơm Test Áp Lực Phổ Biến

Bơm test áp lực bằng tay sử dụng lực tay để bơm nước và tăng áp. Thường có kết cấu gọn, dễ di chuyển, phù hợp với công việc kiểm tra tại công trình hoặc hệ thống có quy mô phù hợp với khả năng của thiết bị. Cần kiểm tra áp suất tối đa, dung tích bình chứa và độ chia của đồng hồ.

Bơm test áp lực bằng điện sử dụng động cơ để cấp nước và tạo áp suất, giúp giảm thao tác thủ công khi cần thử nhiều đoạn ống hoặc hệ thống có dung tích lớn hơn. Cần quan tâm đến công suất, lưu lượng, dải áp suất, nguồn điện và cơ chế dừng hoặc điều chỉnh áp.

Thiết bị thử áp chuyên dụng được thiết kế cho công tác kiểm tra chuyên biệt, có thể tích hợp bộ điều khiển, đồng hồ chính xác cao hoặc chức năng ghi nhận dữ liệu. Loại này phù hợp khi yêu cầu thử nghiệm cần kiểm soát và lưu hồ sơ chặt chẽ; cần xác minh tính năng theo tài liệu của từng model.

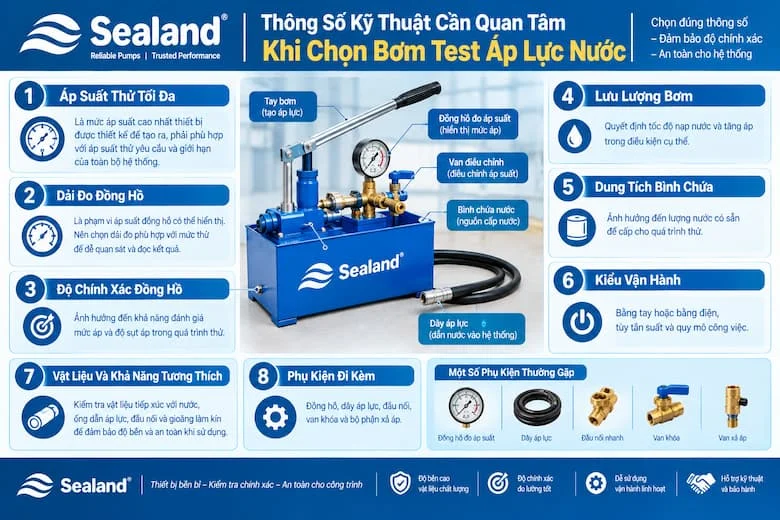

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Bơm Test Áp Lực

• Áp suất thử tối đa: mức áp suất cao nhất thiết bị được thiết kế để tạo ra, phải phù hợp với áp suất thử yêu cầu và giới hạn của toàn bộ hệ thống.

• Dải đo đồng hồ: phạm vi áp suất đồng hồ có thể hiển thị. Nên chọn dải đo phù hợp với mức thử để dễ quan sát và đọc kết quả.

• Độ chính xác đồng hồ: ảnh hưởng đến khả năng đánh giá mức áp và độ sụt áp.

• Lưu lượng bơm: quyết định tốc độ nạp nước và tăng áp trong điều kiện cụ thể.

• Dung tích bình chứa: ảnh hưởng đến lượng nước có sẵn để cấp cho quá trình thử.

• Kiểu vận hành: bằng tay hoặc bằng điện, tùy tần suất và quy mô công việc.

• Vật liệu và khả năng tương thích: kiểm tra vật liệu tiếp xúc với nước, ống dẫn áp lực, đầu nối và gioăng làm kín.

• Phụ kiện đi kèm: đồng hồ, dây áp lực, đầu nối, van khóa và bộ phận xả áp.

Ví dụ, một mẫu bơm tay được nhà cung cấp công bố có áp suất tối đa 7 MPa (70 bar) và bình chứa 5 lít. Đây chỉ là thông số của sản phẩm cụ thể, không phải mức áp suất tiêu chuẩn cho mọi hệ thống.

So Sánh Bơm Test Áp Lực Bằng Tay Và Bằng Điện

Không có loại nào phù hợp trong mọi tình huống. Người dùng cần cân nhắc quy mô hệ thống, tần suất sử dụng, mức áp suất yêu cầu và khả năng kiểm soát áp trước khi quyết định.

Vì Sao Phải Chọn Đúng Áp Suất Thử Và Đồng Hồ Đo?

Áp suất thử phải căn cứ vào hồ sơ thiết kế, tiêu chuẩn áp dụng và giới hạn chịu áp của ống, van, phụ kiện. Bơm có áp suất tối đa quá thấp sẽ không đáp ứng yêu cầu kiểm tra, trong khi chọn áp suất quá cao có thể làm hư hỏng hệ thống hoặc gây nguy hiểm.

Đồng hồ có dải đo quá rộng có thể khiến việc quan sát các thay đổi nhỏ trở nên khó khăn; đồng hồ không đủ dải chịu áp cũng có thể bị quá tải. Cần xem xét độ chính xác, tình trạng hiệu chuẩn và vị trí lắp đồng hồ trước khi sử dụng.

Không áp dụng một tỷ lệ áp suất thử hoặc một thời gian giữ áp cho mọi loại đường ống. Các thông số này phải theo tiêu chuẩn, thiết kế và quy trình được phê duyệt. TCVN 7972:2008 là một tài liệu tham khảo về thử áp lực nước cho đường ống thuộc phạm vi tiêu chuẩn này; không nên tự động áp dụng cho mọi hệ thống hoặc cho thử áp bằng khí.

Bơm Test Áp Lực Được Sử Dụng Trong Những Trường Hợp Nào?

• Đường ống cấp nước dân dụng: kiểm tra độ kín sau khi lắp đặt, trước khi hoàn thiện công trình.

• Đường ống công nghiệp: thử nghiệm các tuyến ống theo quy trình và điều kiện thiết kế.

• Hệ thống PCCC: kiểm tra theo hồ sơ thiết kế và quy định áp dụng cho hệ thống.

• Van và phụ kiện: kiểm tra độ kín hoặc khả năng chịu áp theo yêu cầu thử của sản phẩm.

• Công tác bảo trì: kiểm tra một đoạn hệ thống sau sửa chữa hoặc thay thế thiết bị.

Các ứng dụng này cần được thực hiện theo phương pháp thử tương ứng với thiết bị, vật liệu và tiêu chuẩn của hệ thống.

Những Sai Lầm Thường Gặp Khi Sử Dụng Bơm Test Áp Lực

• Chọn bơm có áp suất tối đa thấp hơn mức thử yêu cầu.

• Chỉ quan tâm áp suất tối đa mà bỏ qua độ chính xác đồng hồ.

• Tăng áp quá nhanh hoặc vượt giới hạn chịu áp của hệ thống.

• Không xả khí trong quá trình chuẩn bị thử thủy lực.

• Bỏ qua việc kiểm tra đầu bịt, mối nối, van và điểm neo.

• Kết luận hệ thống đạt chỉ vì kim đồng hồ không giảm ngay lập tức.

• Dùng phương pháp thử nước cho hệ thống yêu cầu quy trình thử khác.

Đặc biệt, không được tự ý thay thử thủy lực bằng thử khí nén. Khí nén tích trữ năng lượng lớn hơn và có thể gây hậu quả nghiêm trọng khi xảy ra sự cố; phải tuân thủ phương pháp thử được phê duyệt.

Hướng Dẫn Sử Dụng Bơm Test Áp Lực

Bước 1 – Kiểm tra hồ sơ thử: xác định đoạn ống, áp suất thử, thời gian giữ áp và tiêu chí nghiệm thu.

Bước 2 – Cô lập đoạn thử: tách hệ thống cần kiểm tra khỏi các thiết bị không nằm trong phạm vi thử; xác nhận các đầu bịt và điểm neo phù hợp.

Bước 3 – Kiểm tra thiết bị: kiểm tra bơm, đồng hồ, dây dẫn, đầu nối và van.

Bước 4 – Nạp nước: nạp nước theo quy trình, đồng thời bố trí xả khí tại vị trí phù hợp để hạn chế khí bị giữ lại.

Bước 5 – Tăng áp từ từ: vận hành bơm và theo dõi đồng hồ, không vượt mức quy định.

Bước 6 – Giữ áp và kiểm tra: theo dõi áp suất trong khoảng thời gian yêu cầu; quan sát các mối nối và ghi nhận kết quả.

Bước 7 – Xả áp an toàn: giảm áp có kiểm soát trước khi tháo thiết bị hoặc sửa chữa.

Quy trình thử áp đường ống thường bao gồm chuẩn bị, nạp nước, loại bỏ khí, tăng áp, giữ áp và kiểm tra kết quả; trình tự cụ thể phải theo hồ sơ kỹ thuật của công trình.

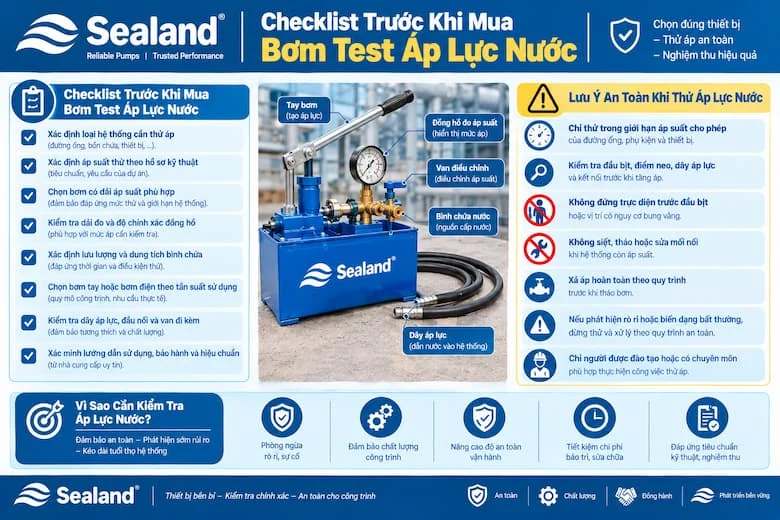

Checklist Trước Khi Mua Bơm Test Áp Lực Nước

Xác định loại hệ thống cần thử áp
Xác định áp suất thử theo hồ sơ kỹ thuật
Chọn bơm có dải áp suất phù hợp
Kiểm tra dải đo và độ chính xác đồng hồ
Xác định lưu lượng và dung tích bình chứa
Chọn bơm tay hoặc bơm điện theo tần suất sử dụng
Kiểm tra dây áp lực, đầu nối và van đi kèm
Xác minh hướng dẫn sử dụng, bảo hành và hiệu chuẩn

Lưu Ý An Toàn Khi Thử Áp Lực Nước

• Chỉ thử trong giới hạn áp suất cho phép của đường ống, phụ kiện và thiết bị.

• Kiểm tra đầu bịt, điểm neo, dây áp lực và kết nối trước khi tăng áp.

• Không đứng trực diện trước đầu bịt hoặc vị trí có nguy cơ bung văng.

• Không siết, tháo hoặc sửa mối nối khi hệ thống còn áp suất.

• Xả áp hoàn toàn theo quy trình trước khi tháo bơm.

• Nếu phát hiện rò rỉ hoặc biến dạng bất thường, dừng thử và xử lý theo quy trình an toàn.

• Chỉ người được đào tạo hoặc có chuyên môn phù hợp thực hiện công việc thử áp.

Giải Đáp Các Thắc Mắc Khi Chọn Mua Bơm Test Áp Lực Nước

1. Bơm test áp lực nước dùng để làm gì?

Thiết bị dùng để tạo áp suất nước trong hệ thống kín nhằm kiểm tra độ kín, khả năng chịu áp và tình trạng của đường ống, van, phụ kiện hoặc thiết bị chứa chất lỏng. Kết quả cần được đánh giá theo tiêu chí thử đã xác định.

2. Nên chọn bơm test áp lực bằng tay hay bằng điện?

Bơm tay thường phù hợp với công việc cần tính cơ động và tần suất sử dụng vừa phải. Bơm điện có thể thuận tiện hơn khi thử nhiều đoạn ống hoặc cần giảm thao tác thủ công. Cần so sánh áp suất, lưu lượng và yêu cầu công việc trước khi chọn.

3. Bơm test áp lực nước bao nhiêu bar là đủ?

Không có một mức áp suất chung cho mọi hệ thống. Cần căn cứ vào áp suất thử trong hồ sơ thiết kế hoặc tiêu chuẩn áp dụng, đồng thời bảo đảm không vượt giới hạn của đường ống, van và phụ kiện.

4. Vì sao áp suất trên đồng hồ bị giảm khi thử?

Nguyên nhân có thể là rò rỉ, đầu nối chưa kín, khí còn trong hệ thống, thay đổi nhiệt độ hoặc sự ổn định của vật liệu. Cần kiểm tra theo quy trình và không kết luận chỉ từ một dấu hiệu đơn lẻ.

5. Có thể dùng bơm thử áp nước để thử áp khí không?

Không nên tự ý sử dụng. Thử áp bằng khí có đặc điểm và nguy cơ khác thử thủy lực, cần thiết bị, phương pháp và biện pháp an toàn riêng được phê duyệt.

Kết Luận

Bơm test áp lực nước là thiết bị hữu ích trong kiểm tra, bảo trì và nghiệm thu hệ thống đường ống. Khi lựa chọn, cần quan tâm đến áp suất thử, dải đo và độ chính xác đồng hồ, lưu lượng, kiểu vận hành và phụ kiện đi kèm. Quan trọng nhất, thiết bị phải đáp ứng đúng yêu cầu kỹ thuật của hệ thống và được sử dụng theo quy trình an toàn.
