Bơm Nước Điện 3 Pha: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

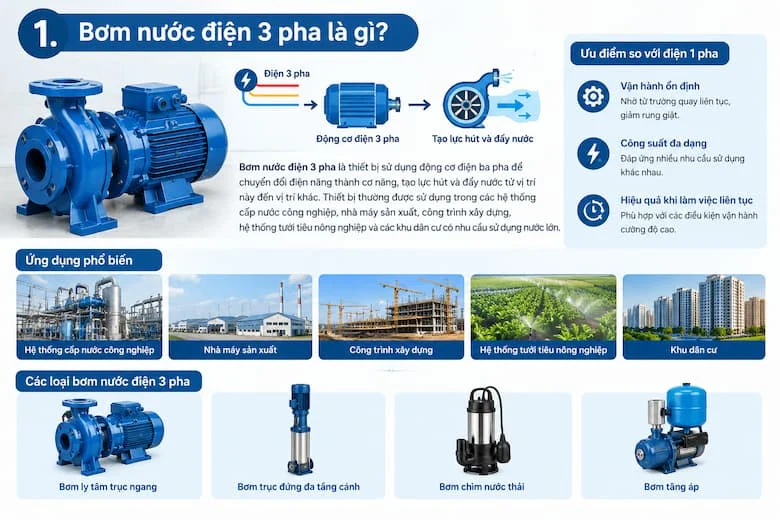

1. Bơm nước điện 3 pha là gì?

Bơm nước điện 3 pha là thiết bị sử dụng động cơ điện ba pha để chuyển đổi điện năng thành cơ năng, tạo lực hút và đẩy nước từ vị trí này đến vị trí khác. Thiết bị thường được sử dụng trong các hệ thống cấp nước công nghiệp, nhà máy sản xuất, công trình xây dựng, hệ thống tưới tiêu nông nghiệp và các khu dân cư có nhu cầu sử dụng nước lớn.

So với nhiều dòng máy bơm sử dụng điện một pha, bơm điện 3 pha có ưu điểm về khả năng vận hành ổn định, công suất đa dạng và hiệu quả khi làm việc liên tục trong điều kiện phù hợp. Nhờ sử dụng nguồn điện ba pha, động cơ có thể tạo ra từ trường quay liên tục, giúp quá trình vận hành diễn ra đều đặn và giảm hiện tượng rung giật do đặc tính cấp điện.

Bơm điện 3 pha có nhiều loại khác nhau, chẳng hạn như bơm ly tâm trục ngang, bơm trục đứng đa tầng cánh, bơm chìm nước thải và bơm tăng áp. Mỗi dòng sản phẩm được thiết kế để đáp ứng những yêu cầu riêng về lưu lượng, cột áp, môi trường làm việc và mục đích sử dụng.

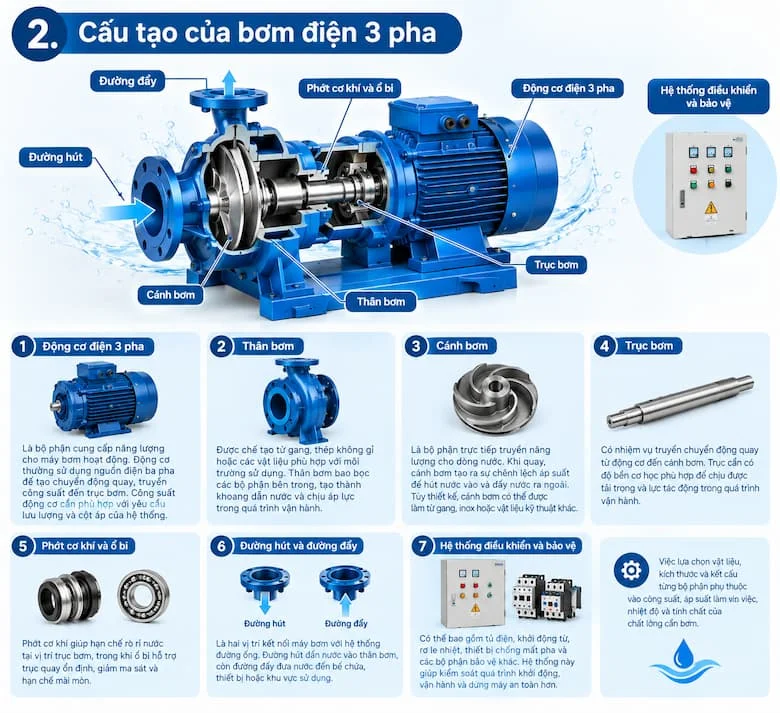

2. Cấu tạo của bơm điện 3 pha

Tùy theo thiết kế và công năng, cấu tạo của bơm điện 3 pha có thể khác nhau. Tuy nhiên, phần lớn các thiết bị đều bao gồm những bộ phận chính sau:

• Động cơ điện 3 pha: Là bộ phận cung cấp năng lượng cho máy bơm hoạt động. Động cơ thường sử dụng nguồn điện ba pha để tạo chuyển động quay, truyền công suất đến trục bơm. Công suất động cơ cần phù hợp với yêu cầu lưu lượng và cột áp của hệ thống.

• Thân bơm: Được chế tạo từ gang, thép không gỉ hoặc các vật liệu phù hợp với môi trường sử dụng. Thân bơm bao bọc các bộ phận bên trong, tạo thành khoang dẫn nước và chịu áp lực trong quá trình vận hành.

• Cánh bơm: Là bộ phận trực tiếp truyền năng lượng cho dòng nước. Khi quay, cánh bơm tạo ra sự chênh lệch áp suất để hút nước vào và đẩy nước ra ngoài. Tùy thiết kế, cánh bơm có thể được làm từ gang, inox hoặc vật liệu kỹ thuật khác.

• Trục bơm: Có nhiệm vụ truyền chuyển động quay từ động cơ đến cánh bơm. Trục cần có độ bền cơ học phù hợp để chịu được tải trọng và lực tác động trong quá trình vận hành.

• Phớt cơ khí và ổ bi: Phớt cơ khí giúp hạn chế rò rỉ nước tại vị trí trục bơm, trong khi ổ bi hỗ trợ trục quay ổn định, giảm ma sát và hạn chế mài mòn.

• Đường hút và đường đẩy: Là hai vị trí kết nối máy bơm với hệ thống đường ống. Đường hút dẫn nước vào thân bơm, còn đường đẩy đưa nước đến bể chứa, thiết bị hoặc khu vực sử dụng.

• Hệ thống điều khiển và bảo vệ: Có thể bao gồm tủ điện, khởi động từ, rơ le nhiệt, thiết bị chống mất pha và các bộ phận bảo vệ khác. Hệ thống này giúp kiểm soát quá trình khởi động, vận hành và dừng máy an toàn hơn.

Việc lựa chọn vật liệu, kích thước và kết cấu từng bộ phận phụ thuộc vào công suất, áp suất làm việc, nhiệt độ và tính chất của chất lỏng cần bơm.

3. Nguyên lý hoạt động của bơm nước điện 3 pha

Nguyên lý hoạt động của bơm điện 3 pha dựa trên sự chuyển đổi điện năng thành cơ năng, sau đó truyền năng lượng cho nước thông qua cơ cấu bơm.

Khi được cấp nguồn điện ba pha đúng thông số, động cơ tạo ra từ trường quay làm rotor chuyển động. Chuyển động này được truyền qua trục bơm đến cánh bơm, khiến cánh quay với tốc độ thiết kế.

Trong quá trình quay, cánh bơm tác động lên dòng nước và tạo ra sự chênh lệch áp suất giữa cửa hút và cửa đẩy. Nước được đưa vào buồng bơm, nhận năng lượng từ cánh bơm rồi di chuyển theo đường đẩy đến vị trí mong muốn.

Đối với bơm ly tâm, lực ly tâm giúp đẩy nước từ khu vực gần tâm cánh ra phía ngoài, làm tăng năng lượng của dòng chất lỏng. Đối với bơm trục đứng đa tầng cánh, nhiều tầng cánh phối hợp để tạo ra cột áp cao hơn, phù hợp với các hệ thống cần đẩy nước lên cao hoặc cấp nước qua đường ống dài.

Để máy bơm hoạt động hiệu quả, người sử dụng cần bảo đảm nguồn điện ổn định, đấu nối đúng sơ đồ và kiểm tra chiều quay theo hướng dẫn của nhà sản xuất. Một số loại bơm cần được mồi nước trước khi vận hành, trong khi bơm chìm phải được lắp đặt đúng điều kiện ngập nước theo thiết kế.

4. Ưu điểm của bơm điện 3 pha

Bơm điện 3 pha được sử dụng rộng rãi trong công nghiệp nhờ nhiều đặc điểm phù hợp với hệ thống có nhu cầu cấp nước lớn.

Khả năng vận hành ổn định: Động cơ ba pha tạo từ trường quay liên tục, hỗ trợ máy bơm vận hành đều khi nguồn điện và tải được duy trì đúng thông số.

Đa dạng công suất: Thiết bị có nhiều mức công suất, lưu lượng và cột áp, đáp ứng các yêu cầu từ cấp nước cho tòa nhà đến vận chuyển nước trong dây chuyền sản xuất.

Phù hợp với hoạt động liên tục: Nhiều dòng bơm công nghiệp được thiết kế để vận hành trong thời gian dài nếu được lắp đặt, làm mát và bảo trì đúng quy định.

Dễ tích hợp với hệ thống tự động hóa: Bơm có thể kết hợp với tủ điều khiển, cảm biến áp suất, phao điện hoặc biến tần để điều chỉnh hoạt động theo nhu cầu thực tế.

Hỗ trợ tối ưu hiệu quả sử dụng điện: Khi lựa chọn đúng công suất và điểm làm việc, máy bơm có thể đáp ứng nhu cầu cấp nước với hiệu suất phù hợp, hạn chế việc sử dụng động cơ quá lớn so với yêu cầu.

Tuy nhiên, bơm điện 3 pha cần có nguồn điện ba pha phù hợp và hệ thống bảo vệ được thiết kế đúng kỹ thuật. Chi phí đầu tư ban đầu cũng phụ thuộc vào công suất, vật liệu, thương hiệu và yêu cầu lắp đặt.

5. Ứng dụng của bơm nước điện 3 pha

Nhờ khả năng đáp ứng nhiều yêu cầu về lưu lượng và áp suất, bơm điện 3 pha được ứng dụng trong nhiều lĩnh vực.

• Nhà máy và khu công nghiệp: Cấp nước phục vụ sản xuất, tuần hoàn nước làm mát, vận chuyển nước giữa các bể chứa và cung cấp nước cho hệ thống phụ trợ.

• Tòa nhà và khu dân cư: Cấp nước lên bồn chứa trên cao, tăng áp đường ống và hỗ trợ hệ thống cấp nước tập trung. Việc lựa chọn bơm cần căn cứ vào chiều cao công trình và nhu cầu sử dụng đồng thời.

• Nông nghiệp: Bơm nước từ ao, hồ, giếng hoặc bể chứa để tưới cây, cấp nước cho trang trại và phục vụ các hệ thống tưới tự động.

• Công trình xây dựng: Cấp nước phục vụ thi công, bơm thoát nước tại những khu vực phù hợp và vận chuyển nước trong các hạng mục công trình.

• Hệ thống xử lý nước: Bơm nước sạch, nước tuần hoàn hoặc nước thải theo đúng khả năng của thiết bị. Đối với nước thải có cặn, chất rắn hoặc tính ăn mòn, cần lựa chọn dòng bơm chuyên dụng có kết cấu và vật liệu phù hợp.

• Hệ thống phòng cháy chữa cháy: Một số dòng bơm điện ba pha được thiết kế chuyên biệt để sử dụng trong hệ thống chữa cháy. Thiết bị phải đáp ứng các tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho hệ thống này, không nên sử dụng máy bơm cấp nước thông thường để thay thế tùy ý.

6. Cách lựa chọn bơm điện 3 pha phù hợp

Để lựa chọn bơm điện 3 pha đáp ứng đúng nhu cầu, người sử dụng cần xem xét đồng thời nhiều yếu tố kỹ thuật thay vì chỉ dựa vào công suất động cơ.

Trước hết, cần xác định lưu lượng nước cần bơm, thường được tính bằng m³/h hoặc lít/phút. Lưu lượng phải đáp ứng nhu cầu sử dụng thực tế, tránh lựa chọn máy quá nhỏ khiến hệ thống thiếu nước hoặc máy quá lớn gây lãng phí chi phí đầu tư.

Tiếp theo, cần xác định cột áp tổng của hệ thống. Thông số này không chỉ bao gồm chiều cao cần đẩy nước mà còn liên quan đến tổn thất áp suất trên đường ống, các van, cút nối và thiết bị sử dụng nước. Với hệ thống đường ống dài hoặc nhiều điểm chuyển hướng, tổn thất áp suất có thể ảnh hưởng đáng kể đến hiệu quả bơm.

Bên cạnh đó, cần kiểm tra nguồn điện cấp cho thiết bị, bao gồm điện áp, tần số, số pha và khả năng đáp ứng dòng điện khởi động. Công suất động cơ phải tương thích với điểm làm việc yêu cầu của máy bơm.

Môi trường sử dụng cũng là yếu tố quan trọng. Bơm nước sạch có thể sử dụng vật liệu và kết cấu khác với bơm nước thải, nước có cặn hoặc chất lỏng ăn mòn. Ngoài ra, cần xem xét không gian lắp đặt, đường kính ống, phương thức điều khiển, khả năng bảo trì và chi phí vận hành dài hạn.

Nếu chưa xác định được thông số phù hợp, người mua nên cung cấp cho đơn vị kỹ thuật thông tin về nguồn nước, lưu lượng mong muốn, chiều cao đẩy nước, chiều dài đường ống và mục đích sử dụng để được tư vấn chính xác hơn.

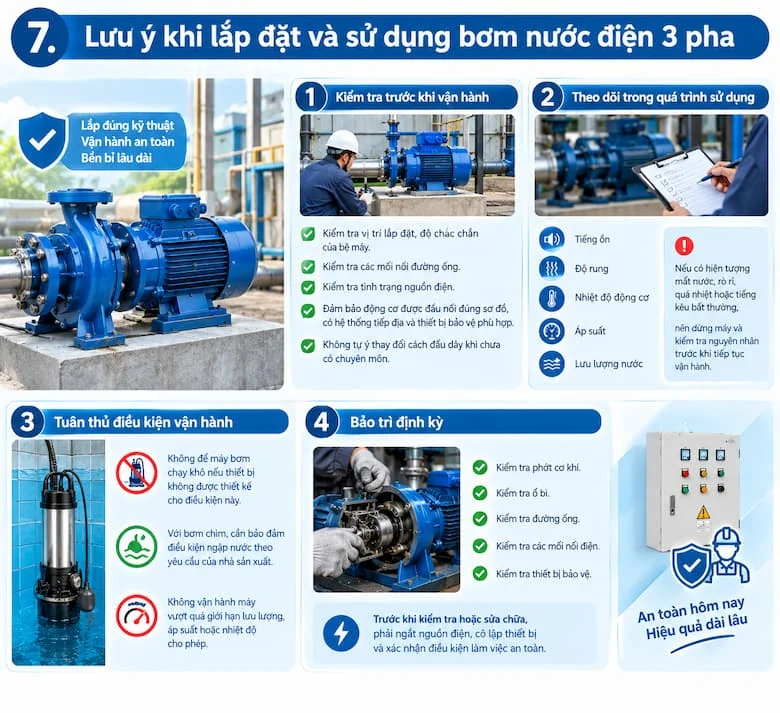

7. Lưu ý khi lắp đặt và sử dụng bơm nước điện 3 pha

Để bơm điện 3 pha hoạt động an toàn và bền bỉ, cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất và các quy định về an toàn điện.

Trước khi vận hành, hãy kiểm tra vị trí lắp đặt, độ chắc chắn của bệ máy, các mối nối đường ống và tình trạng nguồn điện. Động cơ phải được đấu nối đúng sơ đồ, có hệ thống tiếp địa và thiết bị bảo vệ phù hợp. Không tự ý thay đổi cách đấu dây khi chưa có chuyên môn.

Trong quá trình sử dụng, cần theo dõi tiếng ồn, độ rung, nhiệt độ động cơ, áp suất và lưu lượng nước. Nếu xuất hiện hiện tượng mất nước, rò rỉ, quá nhiệt hoặc tiếng kêu bất thường, nên dừng máy và kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Không để máy bơm chạy khô nếu thiết bị không được thiết kế cho điều kiện này. Với bơm chìm, cần bảo đảm điều kiện ngập nước theo yêu cầu của nhà sản xuất. Đồng thời, không vận hành máy vượt quá giới hạn lưu lượng, áp suất hoặc nhiệt độ cho phép.

Việc bảo trì định kỳ nên bao gồm kiểm tra phớt cơ khí, ổ bi, đường ống, các mối nối điện và thiết bị bảo vệ. Trước khi kiểm tra hoặc sửa chữa, phải ngắt nguồn điện, cô lập thiết bị và xác nhận điều kiện làm việc an toàn.

8. Kết luận

Bơm nước điện 3 pha là giải pháp phù hợp cho nhiều hệ thống cấp nước dân dụng quy mô lớn và các ứng dụng công nghiệp nhờ khả năng vận hành ổn định, dải công suất đa dạng và khả năng tích hợp với hệ thống điều khiển tự động. Tuy nhiên, hiệu quả sử dụng phụ thuộc vào việc lựa chọn đúng loại bơm, lưu lượng, cột áp, công suất động cơ và điều kiện lắp đặt.

Khi có nhu cầu đầu tư bơm điện 3 pha, người dùng nên xác định rõ mục đích sử dụng, đặc điểm nguồn nước và yêu cầu vận hành của hệ thống. Kết hợp lựa chọn thiết bị phù hợp với quy trình bảo trì định kỳ sẽ giúp nâng cao hiệu quả cấp nước, hạn chế sự cố và tối ưu chi phí trong suốt quá trình sử dụng.
