Full Flow Ball Valve là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Trong các hệ thống đường ống công nghiệp, việc duy trì lưu lượng ổn định và hạn chế tổn thất áp suất là yếu tố quan trọng giúp nâng cao hiệu quả vận hành. Đặc biệt, tại những vị trí yêu cầu dòng lưu chất đi qua liên tục với lưu lượng lớn, việc lựa chọn loại van có thiết kế phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất của toàn hệ thống. Một trong những thiết bị được sử dụng cho mục đích này là Full Flow Ball Valve.

Vậy Full Flow Ball Valve là gì? Thiết bị có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

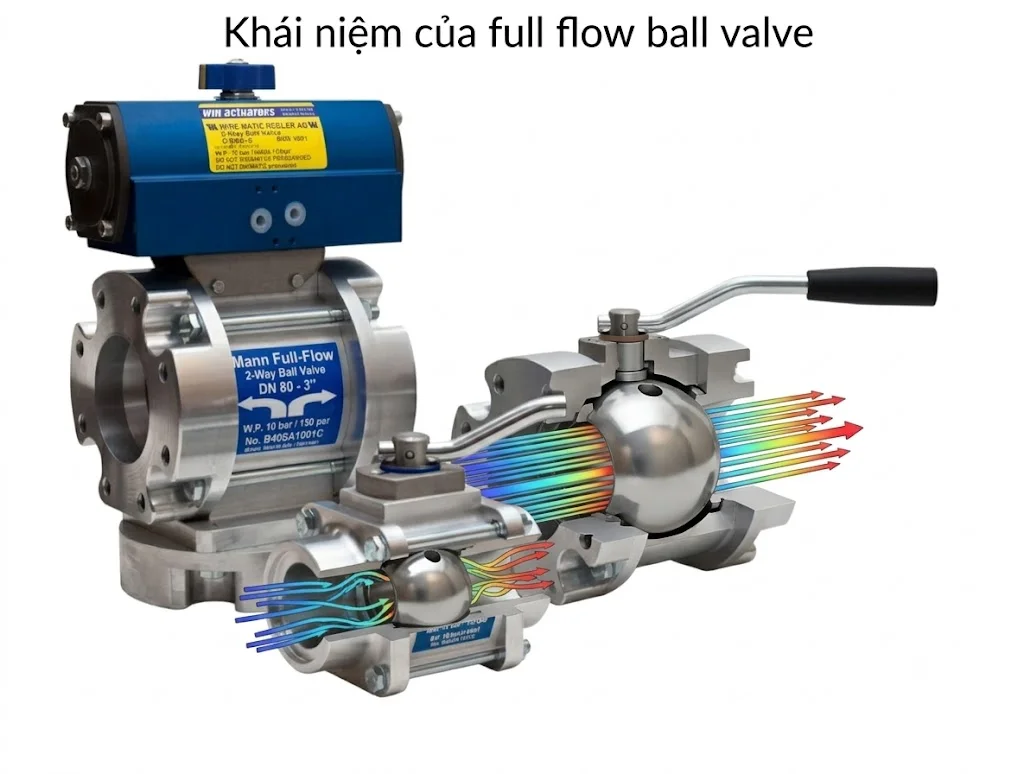

1. Full Flow Ball Valve là gì?

Full Flow Ball Valve (còn gọi là van bi toàn dòng, van bi toàn lỗ hoặc Full Port Ball Valve) là loại van bi có đường kính lỗ xuyên tâm bên trong viên bi được thiết kế gần bằng đường kính trong của đường ống tương ứng. Nhờ đặc điểm này, khi van mở hoàn toàn, lưu chất có thể đi qua với tiết diện gần như không bị thu hẹp.

Khác với dòng van bi thu hẹp (Reduced Bore Ball Valve), Full Ball Valve cho phép dòng nước, khí, dầu hoặc hóa chất lưu thông thuận lợi hơn, hạn chế hiện tượng sụt áp và giảm trở lực trong hệ thống.

Thiết bị hoạt động dựa trên cơ chế xoay viên bi một góc 90 độ để thực hiện thao tác đóng hoặc mở. Khi lỗ xuyên tâm của bi nằm cùng hướng với đường ống, lưu chất được phép đi qua. Ngược lại, khi viên bi xoay vuông góc với hướng dòng chảy, cửa van đóng lại và ngăn lưu chất tiếp tục lưu thông.

Full Ball Valve thường được sử dụng trong các hệ thống cấp thoát nước, đường ống dẫn dầu khí, nhà máy hóa chất, hệ thống xử lý nước và nhiều ứng dụng công nghiệp khác.

2. Cấu tạo của Full Ball Valve

Cấu tạo của Full Ball Valve tương tự các dòng van bi thông thường, tuy nhiên điểm khác biệt quan trọng nằm ở kích thước lỗ xuyên tâm của viên bi. Các bộ phận chính bao gồm:

2.1. Thân van (Valve Body)

Thân van là lớp vỏ bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực từ dòng lưu chất trong quá trình vận hành.

Bộ phận này thường được chế tạo từ inox, đồng, thép carbon hoặc gang tùy theo yêu cầu sử dụng. Thân van có thể được thiết kế theo dạng hai mảnh, ba mảnh hoặc nguyên khối.

Hai đầu thân van được gia công để kết nối với đường ống thông qua kiểu nối ren, nối bích hoặc hàn. Thiết kế thân van cần đảm bảo độ kín, khả năng chịu áp lực và độ bền trong môi trường làm việc.

2.2. Bi van (Ball)

Bi van là bộ phận quan trọng nhất, trực tiếp thực hiện chức năng đóng mở dòng chảy.

Đây là chi tiết có dạng hình cầu, bên trong được khoan một lỗ xuyên tâm. Đối với Full Ball Valve, đường kính lỗ bi gần bằng đường kính trong của đường ống, giúp lưu chất đi qua mà không bị thu hẹp đáng kể.

Khi vận hành, viên bi xoay theo chuyển động của trục van để thay đổi trạng thái đóng mở.

2.3. Trục van (Stem)

Trục van là bộ phận truyền chuyển động từ tay gạt hoặc bộ điều khiển đến viên bi. Một đầu trục được liên kết với bi van, đầu còn lại kết nối với cơ cấu vận hành bên ngoài.

Trục thường được chế tạo từ vật liệu có độ bền cơ học tốt, giúp chịu được lực xoắn trong quá trình đóng mở. Ngoài ra, khu vực tiếp xúc giữa trục và thân van thường được bố trí bộ phận làm kín để hạn chế rò rỉ lưu chất ra bên ngoài.

2.4. Gioăng làm kín (Seat)

Gioăng làm kín được bố trí tại vị trí tiếp xúc giữa viên bi và thân van, có nhiệm vụ tạo độ kín khi van đóng.

Vật liệu thường sử dụng gồm PTFE, RPTFE hoặc một số vật liệu đàn hồi và kim loại chuyên dụng. Việc lựa chọn gioăng phụ thuộc vào nhiệt độ, áp suất và tính chất hóa học của lưu chất.

2.5. Bộ phận điều khiển

Full Ball Valve có thể sử dụng nhiều phương thức điều khiển khác nhau:

• Tay gạt: Phù hợp với các dòng van kích thước nhỏ và trung bình.

• Tay quay: Thường sử dụng cho một số dòng van kích thước lớn.

• Bộ điều khiển điện: Cho phép đóng mở tự động thông qua nguồn điện.

• Bộ điều khiển khí nén: Sử dụng áp lực khí để vận hành van trong hệ thống tự động hóa.

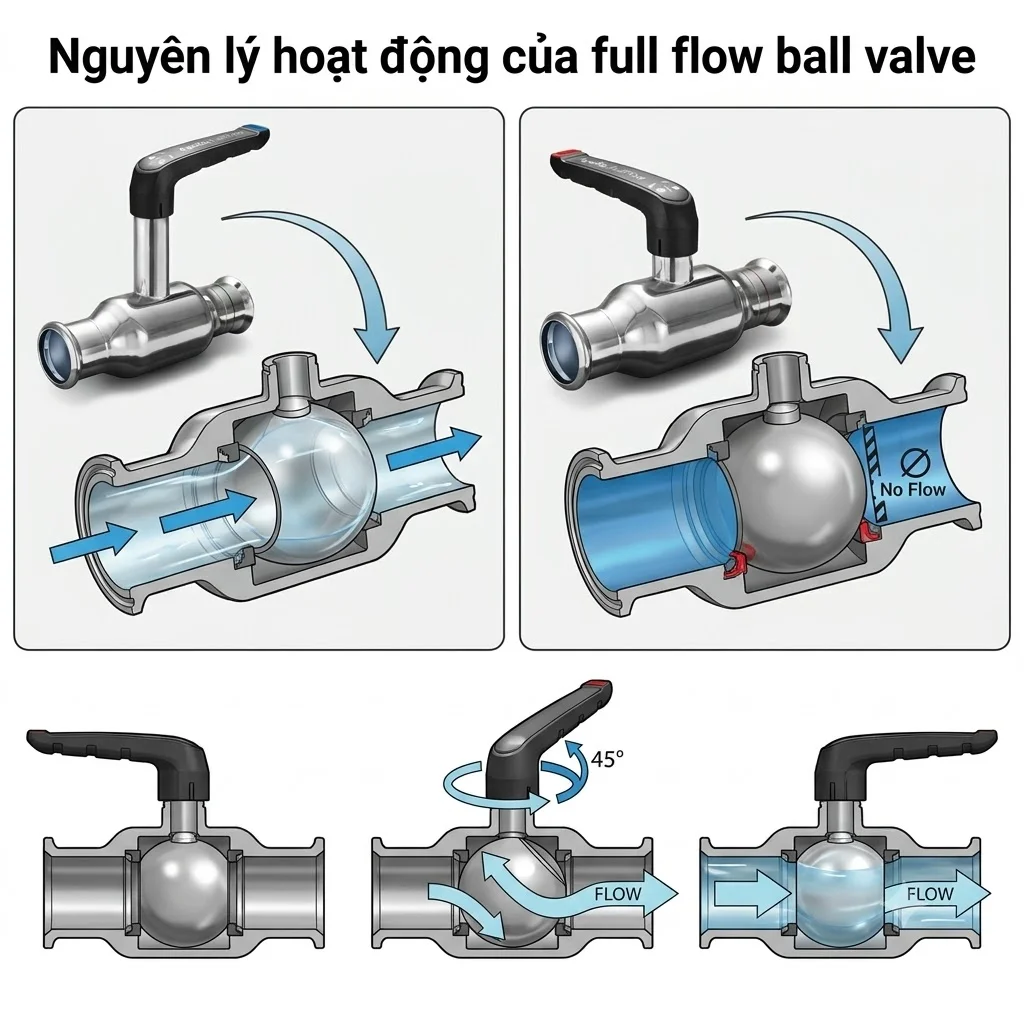

3. Nguyên lý hoạt động của Full Ball Valve

Full Ball Valve hoạt động dựa trên nguyên lý xoay viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Quá trình vận hành được thực hiện thông qua hai trạng thái chính:

Khi mở van: Người vận hành tác động lên tay gạt hoặc bộ điều khiển để xoay trục van một góc 90 độ. Lúc này, lỗ xuyên tâm của viên bi nằm thẳng hàng với đường ống. Lưu chất có thể đi qua van với tiết diện lớn, hạn chế hiện tượng thu hẹp dòng chảy.

Khi đóng van: Viên bi tiếp tục được xoay 90 độ so với vị trí mở. Lỗ xuyên tâm lúc này nằm vuông góc với hướng dòng chảy, phần bề mặt đặc của viên bi tiếp xúc với gioăng làm kín và ngăn lưu chất đi qua.

Nhờ cơ chế vận hành đơn giản, Full Ball Valve có khả năng đóng mở nhanh chóng, thường chỉ cần một phần tư vòng quay.

Điểm đáng chú ý là thiết kế toàn dòng giúp giảm trở lực khi van mở hoàn toàn. Tuy nhiên, mức tổn thất áp suất thực tế vẫn phụ thuộc vào kết cấu bên trong, kích thước van, lưu lượng và đặc tính của lưu chất.

4. Đặc điểm nổi bật của Full Ball Valve

Full Ball Valve được đánh giá cao trong nhiều ứng dụng công nghiệp nhờ những đặc điểm sau:

4.1. Dòng chảy thông thoáng

Đường kính lỗ bi gần bằng đường kính trong của đường ống giúp lưu chất đi qua thuận lợi hơn. Khi van mở hoàn toàn, tiết diện dòng chảy ít bị thu hẹp, hạn chế hiện tượng cản trở lưu thông.

4.2. Giảm tổn thất áp suất

So với van bi thu hẹp cùng kích thước danh nghĩa, Full Ball Valve thường tạo ra tổn thất áp suất thấp hơn. Điều này đặc biệt có lợi trong những hệ thống yêu cầu duy trì lưu lượng lớn hoặc cần giảm năng lượng tiêu thụ của máy bơm.

4.3. Hỗ trợ vệ sinh đường ống

Một ưu điểm đáng chú ý của van bi toàn dòng là khả năng hỗ trợ quá trình làm sạch đường ống bằng thiết bị Pig trong các hệ thống được thiết kế cho hoạt động Pigging.

Do đường kính lỗ bi gần bằng đường kính trong của đường ống, thiết bị Pig có thể đi qua van thuận lợi khi đáp ứng đúng yêu cầu thiết kế và vận hành.

4.4. Hạn chế vị trí tích tụ cặn

Thiết kế lỗ bi rộng giúp giảm những vị trí thu hẹp dòng chảy, qua đó hạn chế một số hiện tượng tích tụ cặn tại khu vực cửa van. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào đặc tính lưu chất và thiết kế tổng thể của hệ thống.

4.5. Kích thước và giá thành lớn hơn

Do cần viên bi có lỗ xuyên tâm lớn, Full Ball Valve thường có thân van và trọng lượng lớn hơn dòng Reduced Bore cùng kích thước danh nghĩa. Vì vậy, chi phí đầu tư ban đầu có thể cao hơn.

5. Phân loại Full Ball Valve phổ biến hiện nay

Trên thị trường, Full Ball Valve được sản xuất với nhiều kiểu thiết kế khác nhau nhằm đáp ứng các điều kiện lắp đặt và vận hành.

5.1. Full Flow Ball Valve nối ren

Đây là dòng van có hai đầu kết nối ren trong hoặc ren ngoài. Sản phẩm thường có kích thước nhỏ gọn, thuận tiện cho quá trình lắp đặt và thay thế.

Van nối ren thường được sử dụng trong hệ thống cấp nước dân dụng, đường ống kỹ thuật và các thiết bị công nghiệp quy mô nhỏ.

5.2. Full Ball Valve nối bích

Van nối bích sử dụng mặt bích để liên kết với đường ống. Kiểu kết nối này giúp tăng độ chắc chắn và phù hợp với các hệ thống có kích thước lớn, áp suất làm việc cao.

Sản phẩm thường xuất hiện trong nhà máy xử lý nước, hệ thống dẫn dầu và các dây chuyền sản xuất công nghiệp.

5.3. Full Flow Ball Valve nối hàn

Đây là dòng van sử dụng phương pháp hàn để kết nối trực tiếp với đường ống. Ưu điểm của kiểu nối này là tạo liên kết chắc chắn, hạn chế nguy cơ rò rỉ tại vị trí kết nối khi được thi công đúng kỹ thuật.

Van nối hàn thường được sử dụng trong những hệ thống yêu cầu độ kín cao và có điều kiện vận hành đặc thù.

5.4. Full Flow Ball Valve điều khiển tự động

Ngoài dạng tay gạt truyền thống, van bi toàn dòng còn có thể tích hợp bộ điều khiển điện hoặc khí nén.

Thiết kế này giúp tự động hóa quá trình đóng mở, giảm thao tác thủ công và hỗ trợ điều khiển từ xa trong các dây chuyền sản xuất.

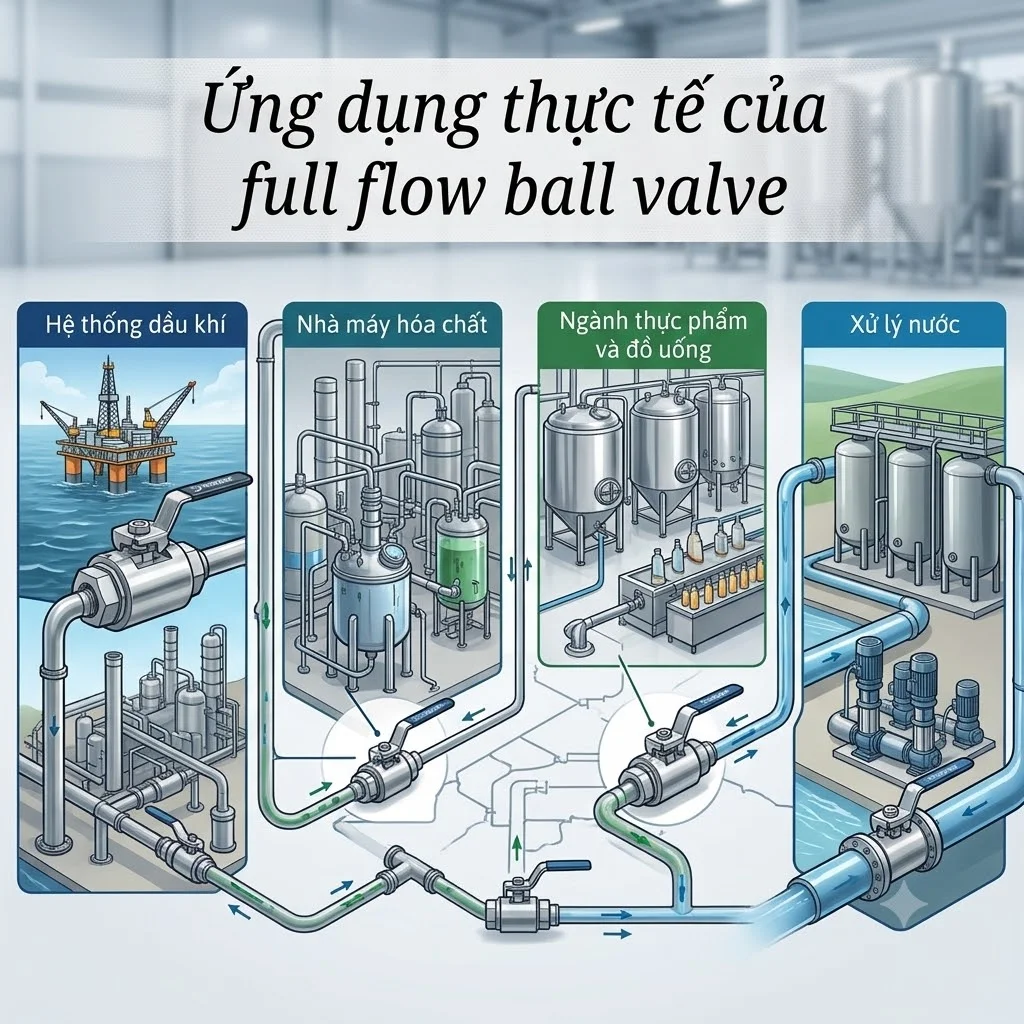

6. Ứng dụng thực tế của Full Ball Valve

Nhờ khả năng lưu thông tốt và hạn chế tổn thất áp suất, Full Ball Valve được sử dụng trong nhiều lĩnh vực khác nhau.

6.1. Hệ thống cấp thoát nước

Van được lắp đặt tại các tuyến ống cấp nước chính, trạm bơm và hệ thống phân phối nước trong công trình dân dụng hoặc công nghiệp.

Thiết kế toàn dòng giúp duy trì lưu lượng ổn định, phù hợp với những vị trí cần lưu thông nước liên tục.

6.2. Ngành dầu khí

Trong hệ thống vận chuyển dầu và khí, việc hạn chế tổn thất áp suất đóng vai trò quan trọng. Full Ball Valve có thể được sử dụng tại các vị trí cần đóng mở nhanh và duy trì tiết diện lưu thông lớn.

Ngoài ra, thiết kế toàn dòng còn hỗ trợ hoạt động vệ sinh và kiểm tra đường ống bằng thiết bị Pig trong những hệ thống tương thích.

6.3. Nhà máy hóa chất

Van có thể được sử dụng để kiểm soát dòng hóa chất trong các đường ống công nghiệp. Tuy nhiên, vật liệu thân van, bi van và gioăng làm kín phải được lựa chọn phù hợp với tính chất ăn mòn và nhiệt độ của từng loại hóa chất.

6.4. Hệ thống xử lý nước

Trong các nhà máy xử lý nước sạch và nước thải, Full Ball Valve được sử dụng tại những vị trí cần kiểm soát dòng chảy, cách ly thiết bị hoặc hỗ trợ bảo trì đường ống.

6.5. Hệ thống sản xuất công nghiệp

Van còn xuất hiện trong các dây chuyền sản xuất thực phẩm, đồ uống và một số ngành công nghiệp khác. Với các ứng dụng yêu cầu vệ sinh cao, cần lựa chọn dòng van có vật liệu và thiết kế đáp ứng tiêu chuẩn vệ sinh tương ứng.

7. So sánh Full Ball Valve và Reduced Bore Ball Valve

Full Ball Valve và Reduced Bore Ball Valve đều là dòng van bi được sử dụng phổ biến. Tuy nhiên, hai sản phẩm có sự khác biệt về thiết kế lỗ bi và khả năng lưu thông.

Nếu hệ thống yêu cầu lưu lượng lớn, hạn chế sụt áp và cần vệ sinh đường ống bằng Pig, Full Ball Valve là lựa chọn đáng cân nhắc. Ngược lại, nếu ưu tiên tiết kiệm chi phí và không yêu cầu tiết diện dòng chảy lớn, Reduced Bore Ball Valve có thể đáp ứng tốt nhu cầu sử dụng.

8. Hướng dẫn lắp đặt Full Flow Ball Valve đúng kỹ thuật

Để van hoạt động ổn định và hạn chế sự cố rò rỉ, quá trình lắp đặt cần được thực hiện theo các bước sau:

Bước 1: Kiểm tra sản phẩm

Kiểm tra thân van, bi van, trục van, gioăng làm kín và các đầu kết nối. Đảm bảo sản phẩm không bị nứt vỡ, biến dạng hoặc có dị vật bên trong.

Bước 2: Xác định vị trí lắp đặt

Lựa chọn vị trí phù hợp với hướng đi của đường ống, không gian thao tác và yêu cầu bảo trì. Đảm bảo khu vực lắp đặt đủ thuận tiện để vận hành tay gạt hoặc bộ điều khiển.

Bước 3: Tiến hành kết nối

Thực hiện kết nối theo đúng kiểu thiết kế của van. Đối với van nối ren cần sử dụng vật liệu làm kín phù hợp. Với van nối bích, cần căn chỉnh mặt bích và siết bulông đều lực.

Đối với van nối hàn, cần tuân thủ quy trình hàn phù hợp và bảo vệ gioăng, bi van khỏi nhiệt độ quá cao trong quá trình thi công.

Bước 4: Kiểm tra vận hành

Sau khi hoàn tất lắp đặt, tiến hành kiểm tra độ kín tại các vị trí kết nối. Thực hiện thao tác đóng mở để đảm bảo bi van xoay trơn tru và dòng lưu chất được kiểm soát đúng yêu cầu.

9. Kinh nghiệm lựa chọn Full Flow Ball Valve chất lượng

Để lựa chọn được sản phẩm phù hợp, người dùng cần quan tâm đến một số tiêu chí quan trọng:

• Vật liệu chế tạo: Chọn inox, đồng, thép carbon hoặc vật liệu khác phù hợp với môi trường lưu chất.

• Kích thước van: Xác định chính xác đường kính danh nghĩa và kích thước lỗ bi để đảm bảo đáp ứng yêu cầu toàn dòng.

• Áp suất và nhiệt độ: Kiểm tra thông số áp suất, nhiệt độ làm việc theo điều kiện vận hành thực tế.

• Kiểu kết nối: Lựa chọn nối ren, nối bích hoặc nối hàn tùy theo thiết kế đường ống.

• Vật liệu gioăng: Đảm bảo gioăng làm kín tương thích với lưu chất và nhiệt độ làm việc.

• Thương hiệu và nguồn gốc: Ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, chứng từ xuất xứ và chính sách bảo hành phù hợp.

Ngoài ra, cần cân nhắc kích thước tổng thể, khả năng bảo trì và chi phí đầu tư. Không nên chỉ lựa chọn van dựa trên giá thành mà bỏ qua các yêu cầu kỹ thuật của hệ thống.

10. Kết luận

Full Ball Valve là dòng van bi toàn dòng được thiết kế với đường kính lỗ xuyên tâm gần bằng đường kính trong của đường ống. Nhờ đặc điểm này, sản phẩm giúp hạn chế thu hẹp tiết diện dòng chảy, giảm tổn thất áp suất và hỗ trợ vệ sinh đường ống trong những hệ thống phù hợp.

Với khả năng đóng mở nhanh, cấu tạo chắc chắn và đa dạng kiểu kết nối, Full Ball Valve được ứng dụng rộng rãi trong hệ thống cấp nước, dầu khí, hóa chất và sản xuất công nghiệp. Để đảm bảo hiệu quả vận hành lâu dài, người dùng cần lựa chọn đúng vật liệu, kích thước, áp suất và kiểu kết nối theo yêu cầu thực tế.
